特徵 | 電動滑台 EZS系列

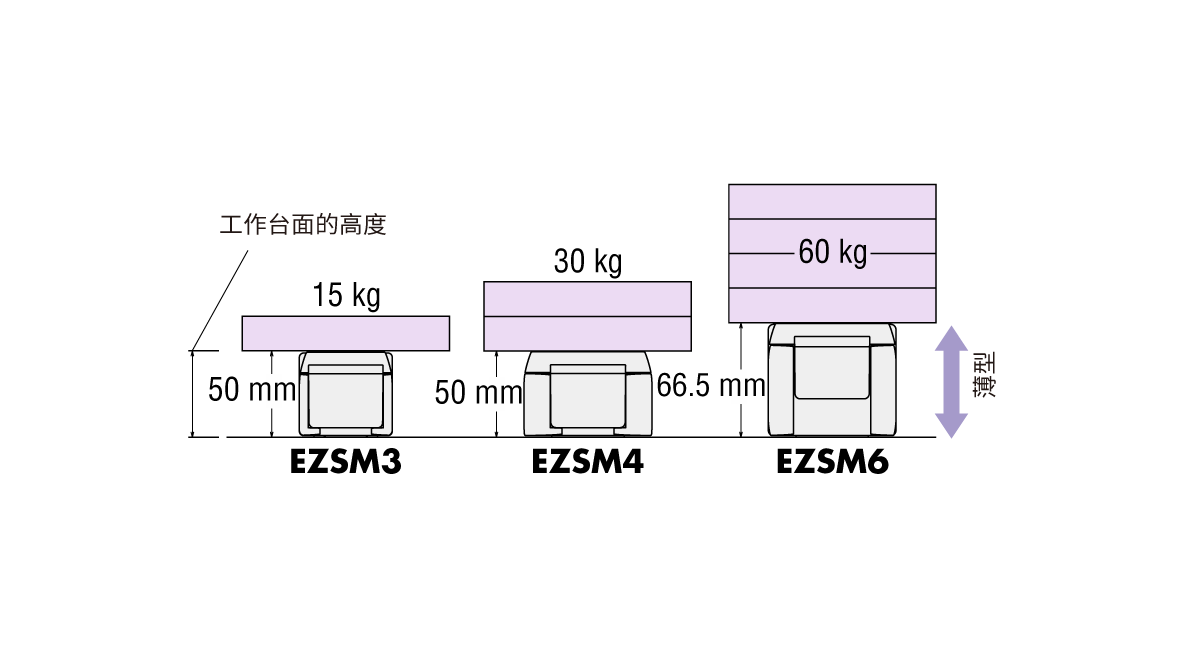

高容許慣量

可進行高負載的高速驅動

• 避免周邊機器的干擾

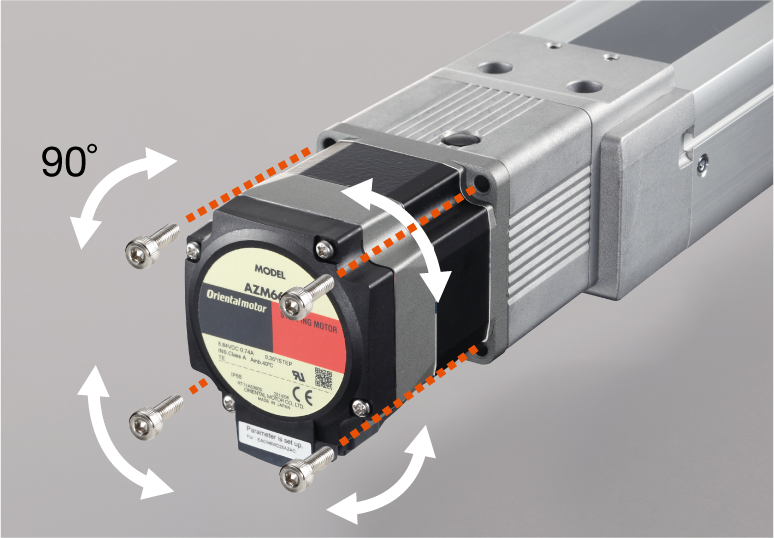

  馬達安裝方向可朝4個方向變更，因此可配合設置場所自由變更電纜線出線方向。

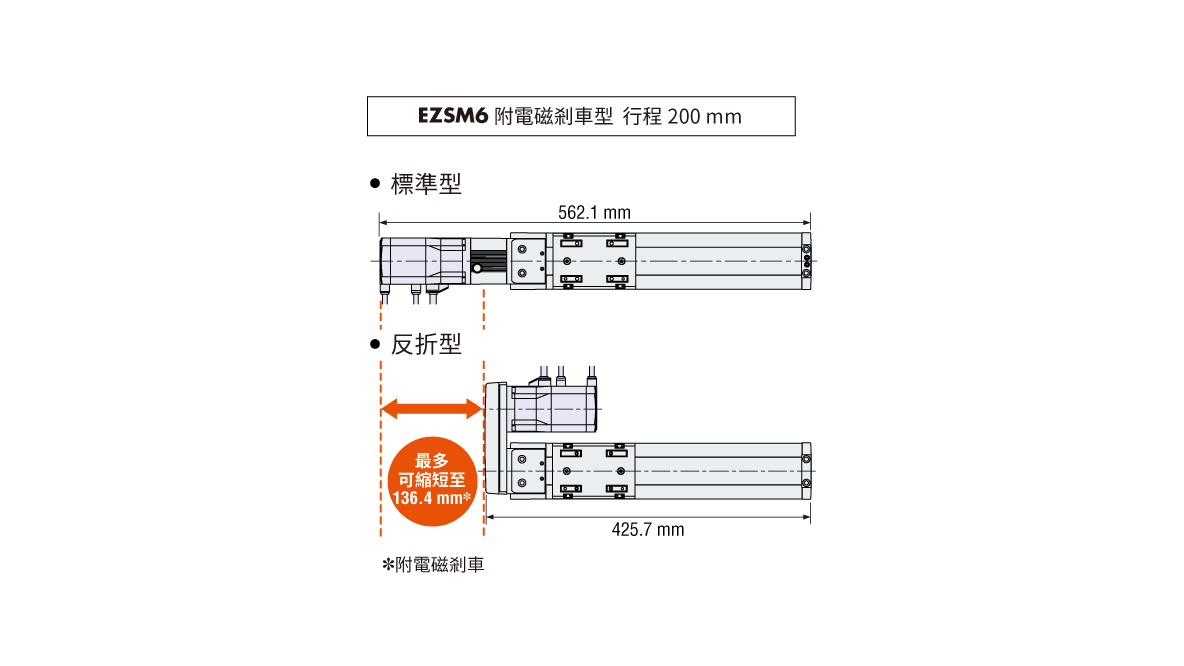

• 反折型設計可以縮短整體長度

  反折型總長較標準型短，最多136.4 mm，因此有助於節省設備空間。有助於節省設備空間。

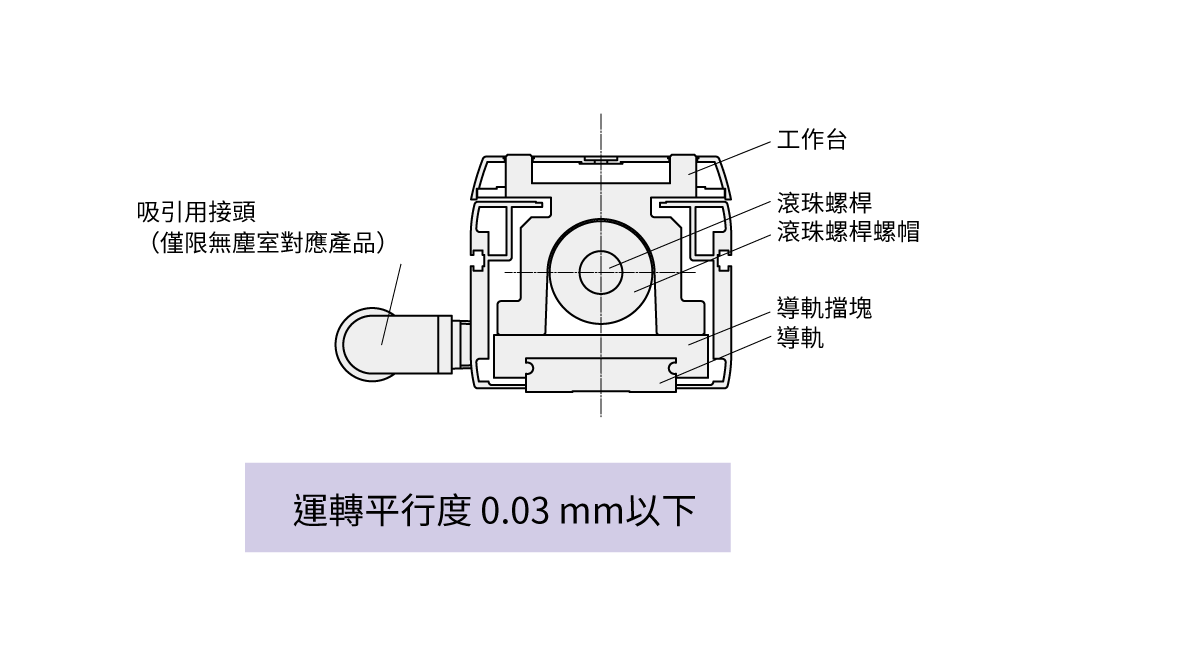

防塵結構

在工作台部搭載低發塵的滾輪構造，與不鏽鋼板滾動接觸，以防止產生磨損粉塵。

無塵室對應（ISO規格潔淨度等級3）。

也備有除了低發塵的滾輪構造外，亦採用低發塵潔淨潤滑油，實現ISO規格等級3（相當於FED規格等級1）的潔淨度的無塵室對應產品。

無塵室對應產品詳情請參閱此處。

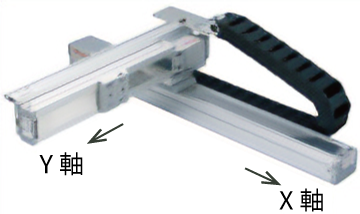

• X-Y安裝

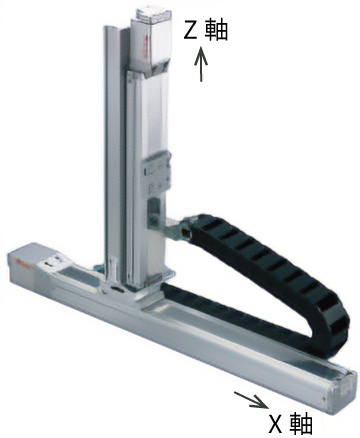

• X-Z安裝

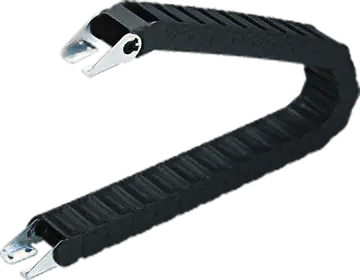

• 備有專用電纜線坦克帶（另售）。

搭載無需電池絕對式編碼器

搭載小型的無需電池絕對式編碼器（ABZO檢知器）。可提高生產力並降低成本。

透過編程功能簡化主程式

AZ系列搭載連結運轉、運轉時間設定、條件分歧及Loop運轉等多種編程功能（部分機種除外）。
可以使用支援軟體MEXE02進行設定，可以簡化上位控制器的程序程式。

馬達運轉狀態和功能的資料收集有助於預防性和預測性維護

該軟體具有多種監控功能，用於檢查馬達的運作狀態。
透過針對不同情況使用不同的監視器，可以縮短設備的啟動和調整時間，並可用於維護和保養。

監控功能，可視化馬達運轉狀態並幫助收集數據

AZ 系列內建的 ABZO 檢知器可讓您以數位方式監控馬達的運作狀態。

［以支援軟體MEXE02監視的狀況］

另外，內藏定位功能型可以透過工業網路實現上位主站的資料收集。

網路轉換器類型及其支援的工業網路

對於預防性和預測性維護有用的資訊功能

在各Information的監視項目設定任意數值之後，即可在達到該數值時對外部輸出信號。
將此資訊匯入上位控制器有助於及早發現問題並調整產品維護時間。

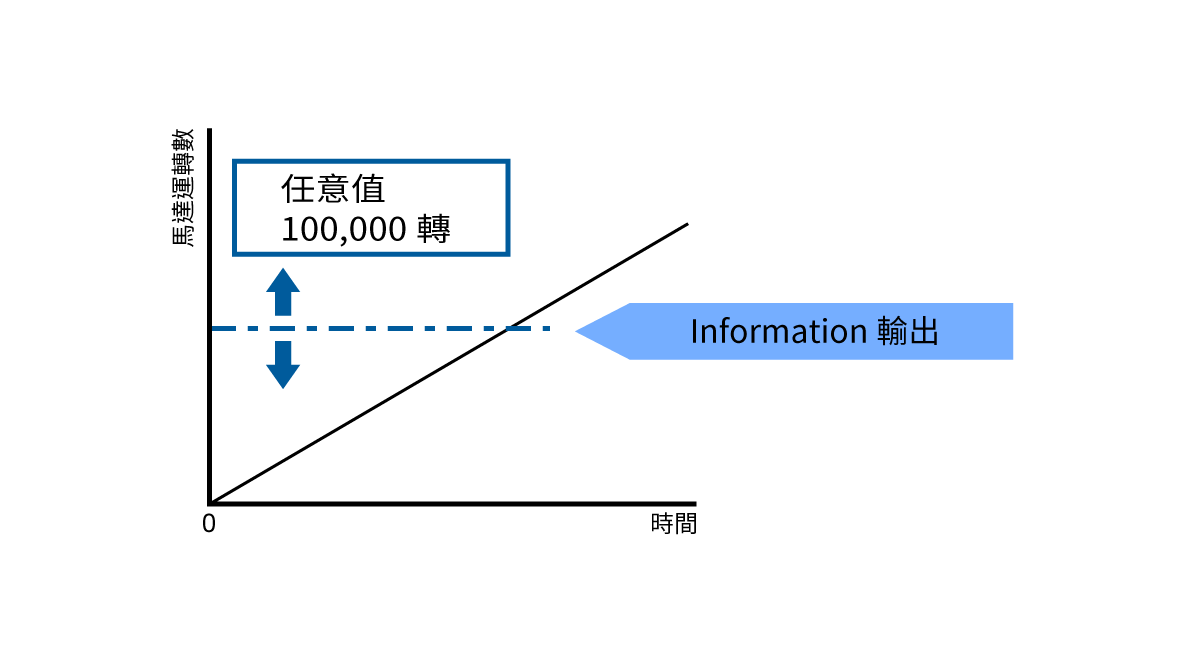

資訊功能範例

• 組合資訊

  可以預先設定想要輸出的轉數，達到該轉數後輸出。（馬達運轉將繼續）

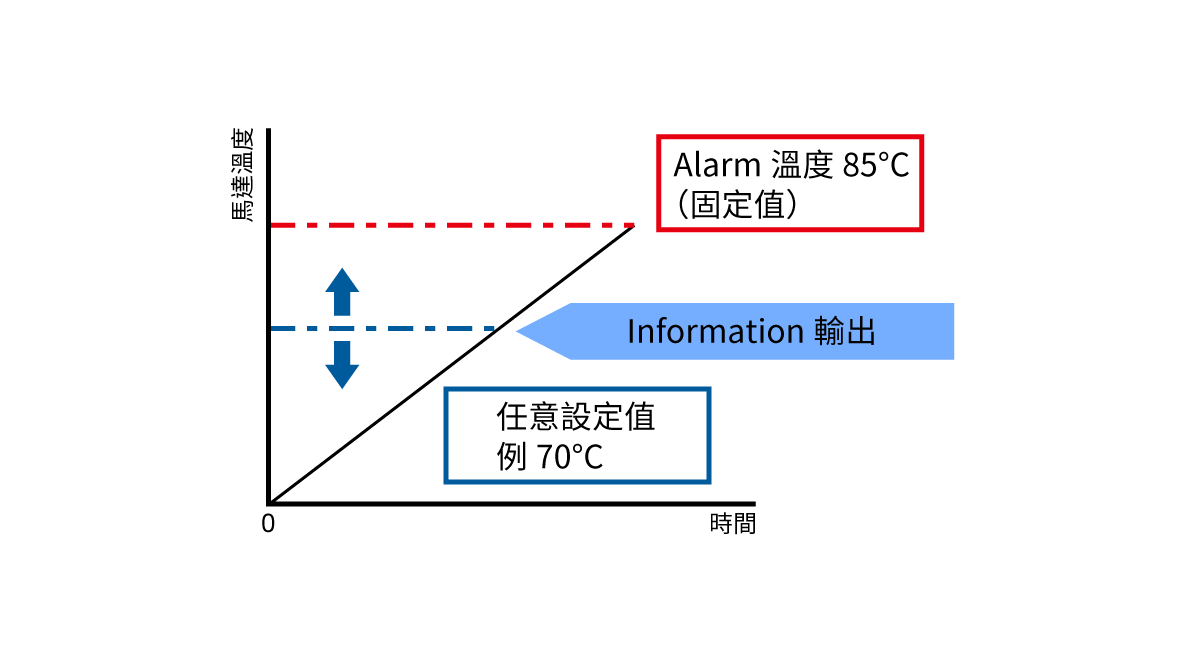

• 溫度資訊

  可以預先設定所需的輸出溫度，而驅動器達到該溫度後就會輸出。（馬達運轉將繼續）



統一配線･控制･維修備品

本公司提供搭載αSTEP AZ系列的各種機構製品。
搭載相同的馬達、驅動器，可統一配線、控制、維修備品。

接線標準化

馬達電纜線、輸出入信號、電源等配線都是相同的。

控制標準化

這些產品可以用相同的方法來操作，因為控制方法是相同的。網路控制時，遙控I/O和命令代碼相同。省去了編寫程式的麻煩。

維修配件統一

由於馬達、驅動器和電纜線都是通用的，因此可以最大限度地減少維護部件。管理成本（零件成本、管理空間）可以降低。

搭載AZ系列 產品種類

電動模組產品 （搭載AZ系列）

• 所搭載馬達的電源輸入因系列而異。詳細的產品種類請至各系列的刊載頁確認。

可選擇與上位控制器相符的驅動程式

備有對應各種控制、系統、介面的產品陣容。

• 本公司另外還備有DC電源輸入mini驅動器及多軸驅動器。

• * 使用網路轉換器時可支援（另售）。

• * EtherCAT®為Beckhoff Automation GmbH（德國）授權，已取得專利的技術的註冊商標。
• * EtherNet/IP™為ODVA的商標。
• * PROFINET為PROFIBUS Nutzerorganisation e.V.（PNO）的商標或註冊商標。
• * MECHATROLINK-Ⅲ為MECHATROLINK協會的註冊商標。
• * SSCNETⅢ/H為台灣三菱電機股份有限公司的註冊商標或商標。
• * CC-Link為CC-Link協會的註冊商標。

使用支援軟體 MEXE02從電腦簡單驅動

資料設定軟體MEXE02是從起動到維修皆可支援的軟體。除了可在電腦上設定或編輯運轉資料及各種參數，亦可示教、監視各種狀態。

支援軟體　下載請點選此處

透過各種功能，從起動到維修全面支援

• 起動、評估

  備有可助於配線檢查或測試運轉的功能。

  • 運轉資料的設定及儲存
  • I/O 測試
  • 示教・遙控運轉
• 調整

  安裝設備後，有助於馬達動作調整的功能。

  • 波形監視
• 診斷、維修

  備有開始運用後有助於發生問題時進行診斷或維修功能。

  • Alarm監視
  • 組合資訊監視
  • 狀態監視

•

•
