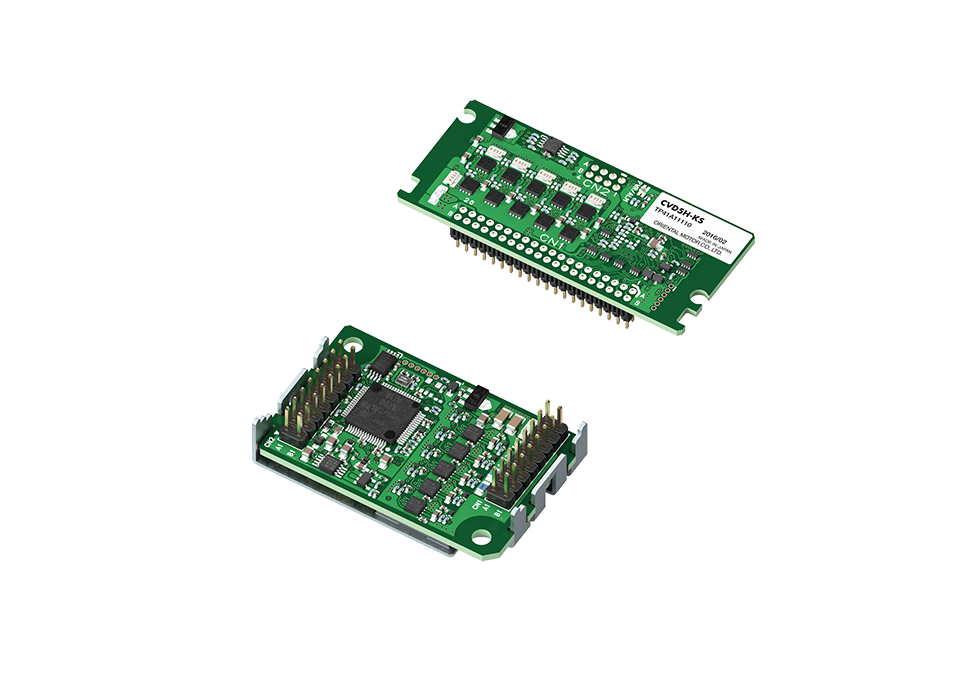

2相步進馬達用雙極驅動器 5相步進馬達用驅動器 CVD系列 S型
  • DC電源輸入
  • 基板型
  • SPI通訊控制和脈波列控制

特徵 | 2相步進馬達用雙極驅動器 5相步進馬達用驅動器 CVD系列 S型

薄型・小型的基板型驅動器

可靈活對應各種設備設計,非常輕巧的基板型驅動器。

對應SPI通訊對應尺寸
(僅水平設置)
脈波列輸入型
水平式 垂直式
尺寸
SPI通訊對應

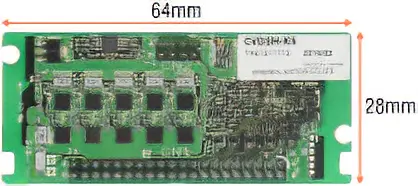

水平式

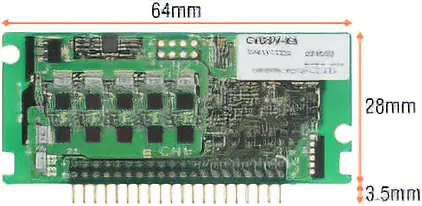

垂直式

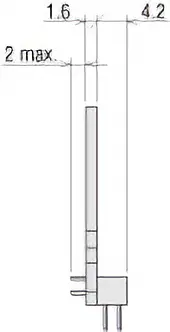

厚度
SPI通訊連接器尺寸
水平式連接器尺寸
垂直式連接器尺寸

集成驅動馬達所需功能

產品中預先安裝了驅動馬達所需的微控制器、FET、電流偵測電阻、保險絲等。
只需連接鋁電解電容器,即可完成與現有產品相同的驅動回路。

所需零件數量減少的話,導入使用後備品管理也相對簡單。

CVD-S+電解電容器

搭載驅動器溫度監視功能

SPI通訊對應驅動器及脈波列輸入對應 SPI設定驅動器,能夠透過SPI通訊進行溫度監視。
不單是驅動器零件,也可帶來減少設備內溫度檢知器的貢獻。

讓PKP系列高轉矩、低振動的馬達性能發揮到極致

CVD系列能將PKP系列馬達特性做最大限度的轉換。
增加輸出電流以實現高轉矩,在全微步級控制下實現低振動化、靜音化。

高轉矩化

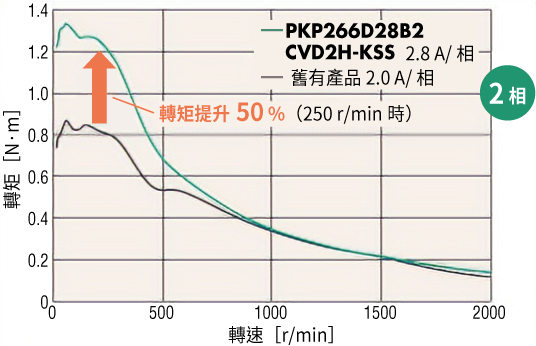

2相高轉矩化

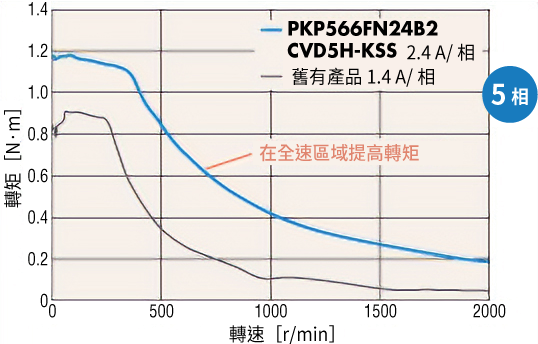

5相高轉矩化
低振動化

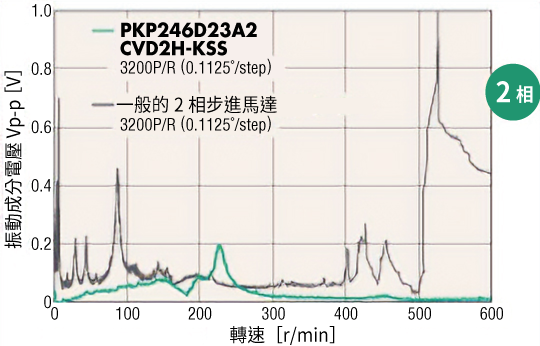

2相低振動化

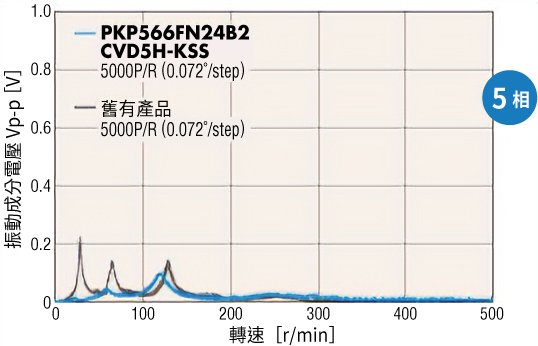

5相低振動化

CVD系列S型的特性與CVD系列其他類型相同。

請點此參考步進馬達 PKP系列/CVD系列 脈波列輸入型驅動器的詳細資料

沒有脈波產生器也能透過SPI通訊實現定位控制

SPI通訊對應可設定位置及速度,馬達的啟動/停止等都能通過SPI通訊直接控制。無需利用CPU代替脈波產生器來生成脈波信號。
降低脈波產生器的成本之外,也能減輕生成脈波信號的負擔。

使用CVD系列 S型 SPI通訊對應時 使用脈波產生器時

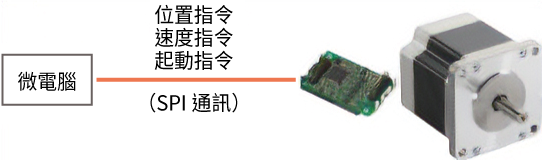

使用SPI通訊對應時

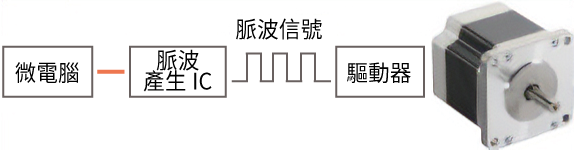

使用脈波列輸入型時

讓替換、備品的準備及庫存風險降至最低

每個驅動器型號都可以對應多個馬達電流

使用不同額定電流的馬達於的複數軸上,且相數相同的話,可在每軸上使用相同品名的驅動器。
設備內驅動器種類能減少的話,驅動器備品數量也能跟著減少。

相數 可對應的馬達額定電流
(A/相)
2相 0.5, 0.6, 0.85, 1.4, 1.5, 2.3, 2.8
5相 0.35, 0.75, 1.2, 1.4, 1.8, 2.4

能以較少數量的備品建構系統

CVD系列S型只透過本體與鋁電解電容器來建構驅動回路。
當零件數量變少,能減輕零件供應不足、庫存過剩等備庫風險。

透過引腳插座能簡單更換想拔除的驅動器

活用引腳插座,就能更輕鬆順利地進行設置及更換。
將驅動器焊接到主機板上,可能導致在更換驅動器時需要整個更換主機板。
使用插座可以手動插拔驅動器,因此可以僅替換想要更換的驅動器。

水平式安裝示意圖 垂直式安裝示意圖

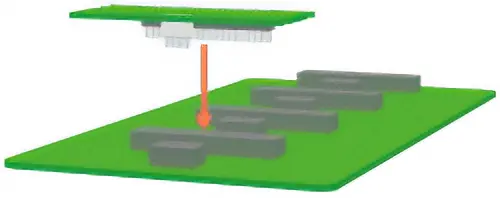

水平式安裝示意圖

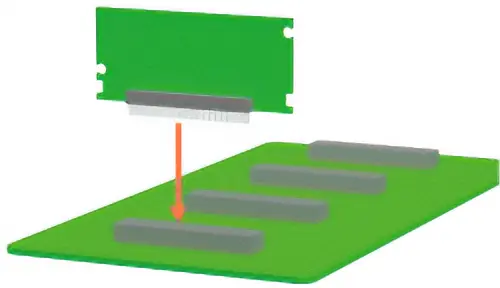

垂直式安裝示意圖

產品陣容

SPI通訊對應

相數 定位控制方法 設定方法 設置方向 電源電壓
水平式 垂直式 主電源 控制電源
CVD-S SPI通訊對應
2相 SPI通訊 SPI通訊 - 額定電壓:
DC24 V±10 %

可動作電壓範圍:
DC20V~32V
額定電壓:
DC3.3V-5% ~ 5.0V+5%
5相 -

詳細規格請洽客戶諮詢中心

脈波列輸入型

相數 定位控制方法 設定方法 設置方向 電源電壓
水平式 垂直式 主電源 控制電源
SPI通訊對應
2相 脈波列輸入 SPI通訊 額定電壓:
DC24 V±10 %
額定電壓:
DC24 V ±5 %
5相
2相 脈波列輸入 I/O
5相

詳細規格請洽客戶諮詢中心

技術資料

產品資料

基本規格、外形圖、連接方法等相關產品資料。

下載前須登入。新會員請點此註冊。

脈波列輸入對應

CVD系列 S型 脈波列輸入對應 I/O設定

英語版

CVD系列 S型 脈波列輸入對應 SPI通訊設定

英語版

技術報告 RENGA

CVD系列S型驅動器的開發

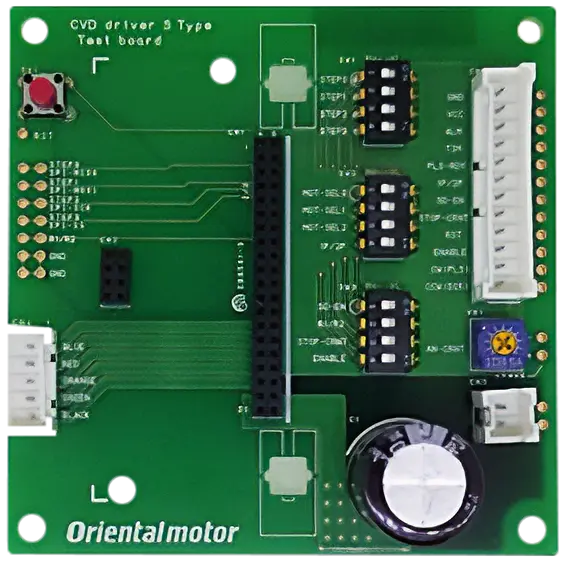

測試板

備有可立即評估驅動器性能的測試板。
如有需要,請到官網填寫諮詢表單

測試板手冊

CVD系列 S型 脈波列輸入對應

CVD系列 S型 SPI通訊對應
