特徵 | 網路轉換器

特徵

網路轉換器是將各種FA網路通訊協定轉換為本公司特有的RS-485通訊變換器。
在各種FA網絡的環境下，可以控制本公司對應RS-485的產品。

使用EtherCAT通訊時的運用例

連接例

網路轉換器與RS-485通訊對應產品連接時，僅透過​​一條隨附的電纜線即可完成配線。

種類

通訊協定	CC-Link Ver. 2 相容	CC-Link Ver. 1.1 相容	MECHATROLINK-II	MECHATROLINK-III	EtherCAT
品名	NETC02-CC 有關規格的詳細信息， 點這裡	NETC01-CC 有關規格的詳細信息， 點這裡	NETC01-M2 有關規格的詳細信息， 點這裡	NETC01-M3 有關規格的詳細信息， 點這裡	NETC01-ECT 有關規格的詳細信息， 點這裡
最大連接台數	16	12	16
轉換器設定方法	機身操作面板	CC-Link通訊	-	-	EtherCAT通訊
	支援軟體MEXE02（免費下載）

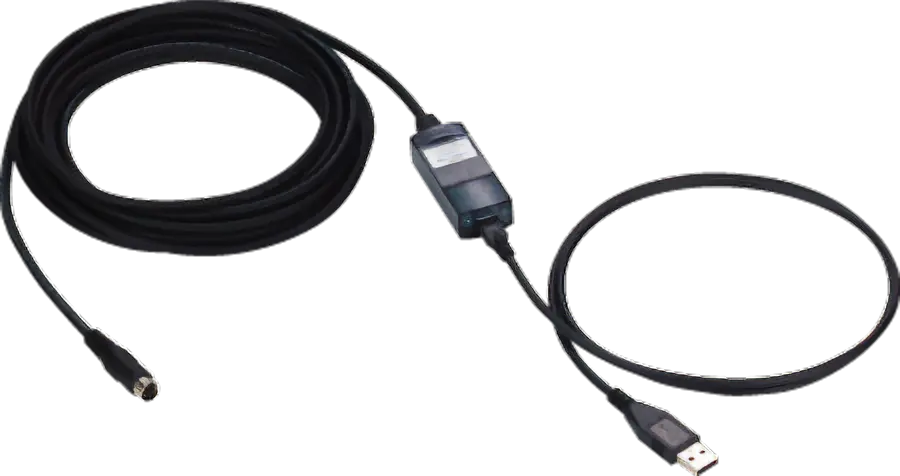

	USB電纜線 規格: USB2.0 （全速） 形狀 A 到 miniB	支援軟體用通訊電纜線CC05IF-USB（另售）
	-	資料設定器* OPX-2A（另售）

• *資料設定器可用於監視通訊時間的掃描時間等用途。

NETC02-CC常見問題

以FAQ的方式回答與 CC-Link Ver.2對應的 NETC02-CC 有關的問題。

NETC02-CC常見問題

對應產品

對應產品介紹。

無刷馬達

AC

單相100-120 V、單相/三相200-240 V輸入

DC

DC24/48 V輸入

系列	電源輸入
BLE 系列 RS-485通訊型	AC
BLV系列	DC

步進馬達/電動模組產品

AC

單相100-120 V、單相200-240 V輸入

DC

DC24V輸入

系列	電源輸入
RKⅡ系列 內藏定位功能型	AC
CRK系列 內藏定位功能型	DC
DRLII系列 內藏定位功能型	DC

αSTEP/電動模組產品

AC

單相100-120 V、單相200-240 V輸入

DC

DC24/48 V輸入

系列	電源輸入
AR系列 內藏定位功能型	AC/DC
DGⅡ系列	AC/DC

αSTEP 搭載無需電池絕對式編碼器/電動模組產品

AC

單相100-120 V、單相/三相200-240 V輸入

DC

DC24/48 V輸入

種類		AZ系列驅動器電源輸入
（馬達或電動模組產品）	系列	單軸驅動器 內藏定位功能型	單軸驅動器 RS-485通訊附脈波列輸入型	mini驅動器 RS-485通訊型
αSTEP	AZ系列	AC/DC	AC/DC	DC
電動滑台	EZS系列	AC/DC	AC/DC	DC
	EAS系列	AC/DC	AC/DC	DC
	EZSH系列	AC	AC	-
電動缸	EAC系列	AC/DC	AC/DC	DC
小型電動缸	DR系列	DC	DC	DC
	DRS2系列
齒條・齒輪系統	L系列	AC/DC	AC/DC	DC
電動夾爪	EH系列	DC	DC	DC
中空旋轉平台	DGⅡ系列	AC/DC	AC/DC	DC
