搭載絕對式編碼器(無需電池)

αSTEP AZ系列 多軸驅動器

DC電源輸入

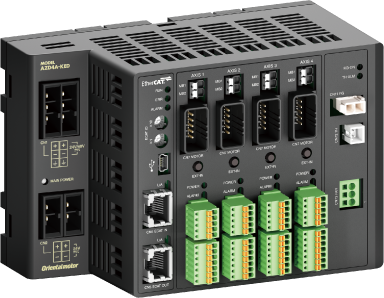

搭載無需電池絕對式編碼器 αSTEP AZ系列 多軸驅動器 DC電源輸入
  • DC電源輸入
  • 最多4軸控制
  • FA網路對應

特徵 | AZ系列 多軸驅動器 DC電源輸入

多軸驅動器的主要特徵

3種驅動器

備有對應EtherCAT Drive Profile、MECHATROLINK-Ⅲ、SSCNETⅢ/H系統的產品。

  • 2軸驅動器
    2軸型

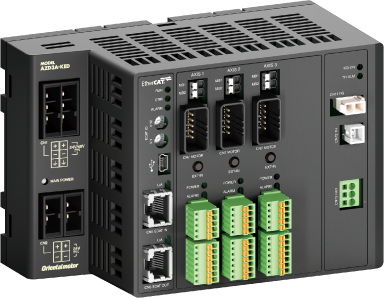

  • 3軸驅動器
    3軸型
  • 4軸驅動器
    4軸型

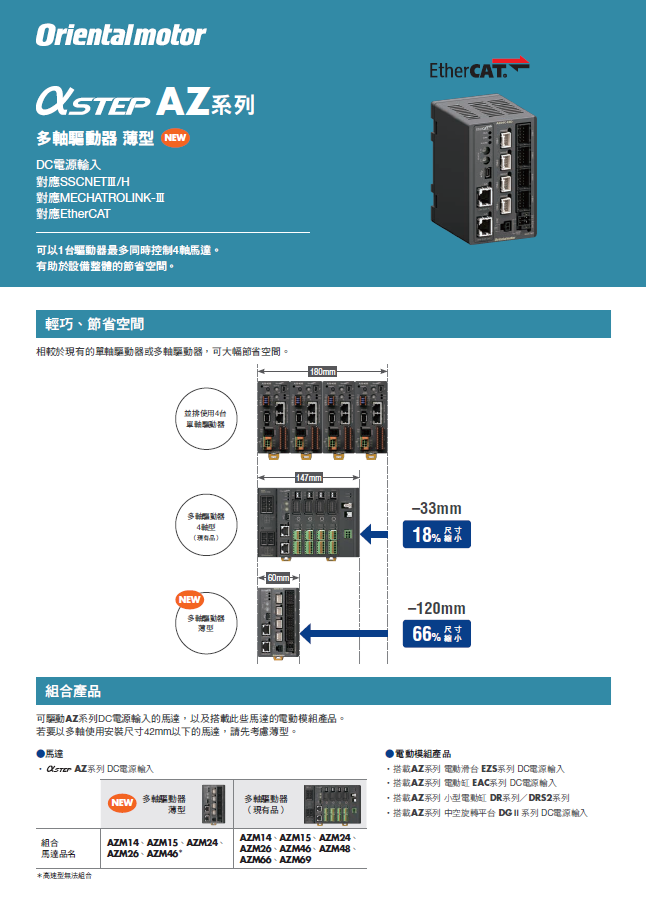

  • 薄型(4軸)
    NEW
    薄型(4軸)
  • Logo
  • *SSCNETⅢ/H為台灣三菱電機股份有限公司的註冊商標。
  • * MECHATROLINK為MECHATROLINK協會的註冊商標。
  • * EtherCAT®為Beckhoff Automation GmbH(德國)授權,已取得專利的技術的註冊商標。

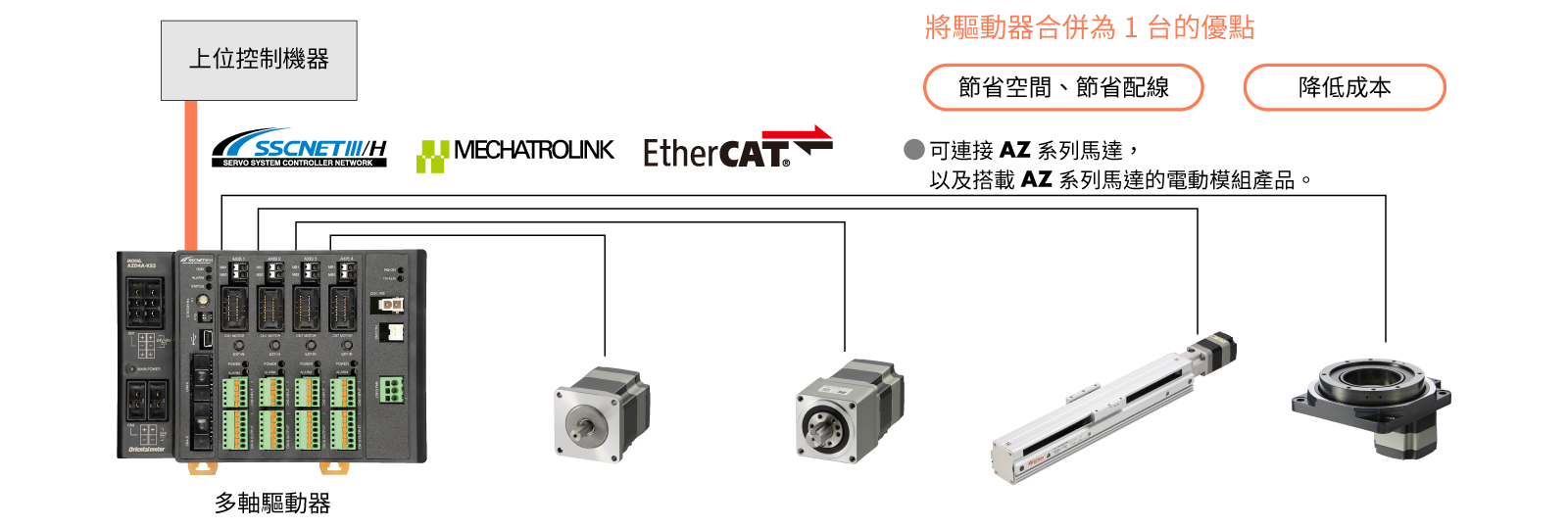

減少配線和成本

可以用一台驅動器控制多軸。

直接安裝於上位網路,最多可同時控制4軸的多軸驅動器

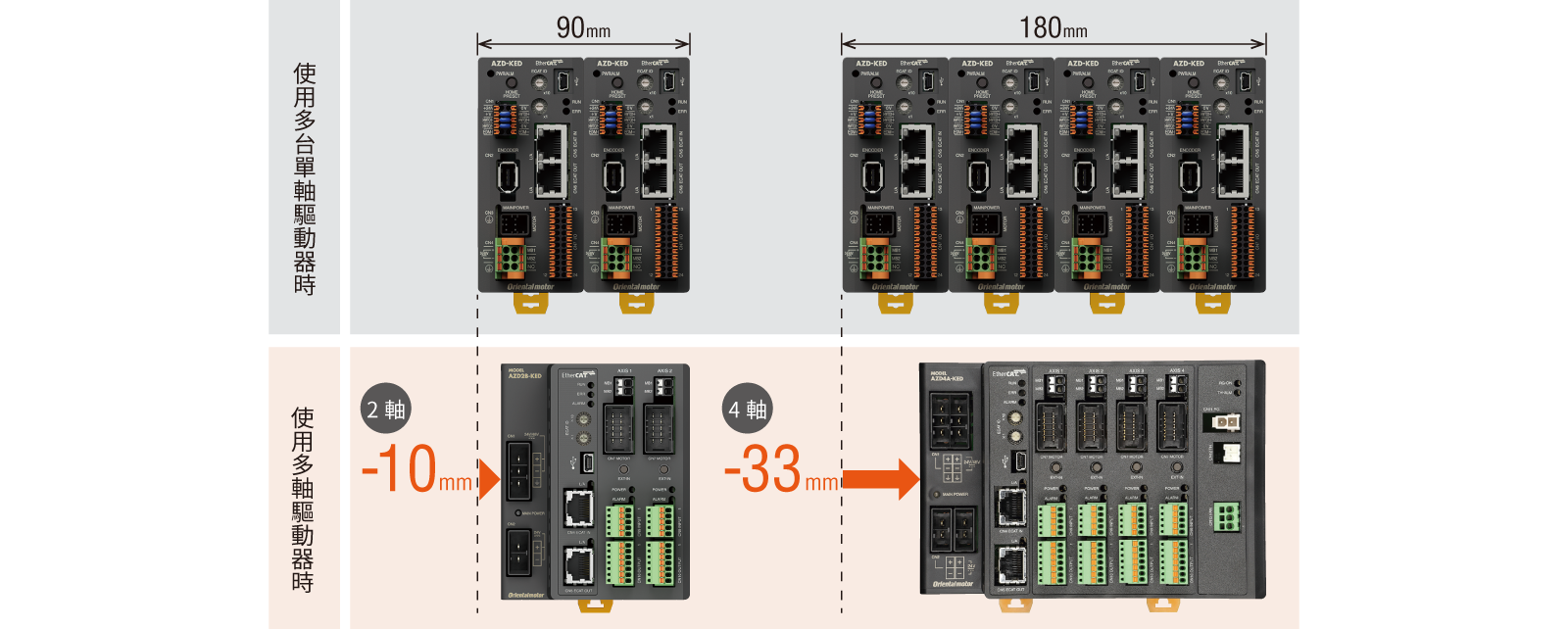

比起並排單軸驅動器,更加輕巧且節省空間(2軸型、4軸型)

比起並排支援網路的單軸驅動器,可節省設置空間。

輕巧構造 節省空間

對應支援軟體

使用支援軟體 MEXE02從電腦簡單驅動

資料設定軟體MEXE02是從起動到維修皆可支援的軟體。除了可在電腦上設定或編輯運轉資料及各種參數,亦可示教、監視各種狀態。

支援軟體 下載請點選此處

透過各種功能,從起動到維修全面支援

  • 起動、評估

    備有可助於配線檢查或測試運轉的功能。

    • 運轉資料的設定及儲存
    • I/O 測試
    • 示教・遙控運轉
  • 調整

    安裝設備後,有助於馬達動作調整的功能。

    • 波形監視
  • 診斷、維修

    備有開始運用後有助於發生問題時進行診斷或維修功能。

    • Alarm監視
    • 組合資訊監視
    • 狀態監視

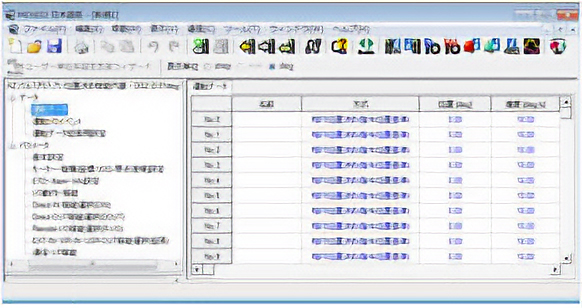

  • 運轉資料/參數設定畫面
    運轉資料/參數設定畫面

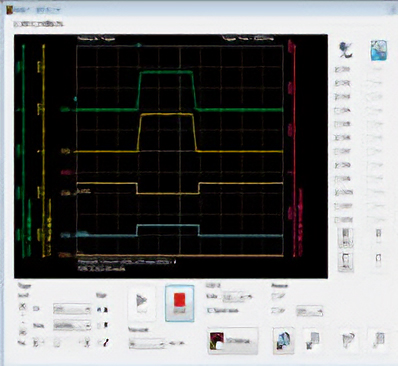

  • 波形監視
    波形監視

透過影片了解應用例

  • Delta機器人

  • 6軸機械手臂

  • 打字機器人

  • 圓弧補間運轉

可與各種馬達和機構組合

可與多軸驅動器連接的產品如下。

關於產品詳情,請洽詢本公司各據點、營業所客戶諮詢中心

馬達(DC電源輸入)

系列名稱 產品圖片(範例) 概要

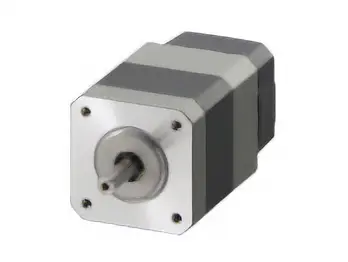

αSTEP
AZ系列
AZ系列

馬達搭配ABZO檢知器。減少原點復歸時間,無需外部檢知器。

產品規格從□20mm到□60mm,並有多種減速機型可供選擇。

電動模組產品(DC電源輸入)

搭載αSTEP AZ系列的電動模組產品。

系列名稱 產品圖片(範例) 概要

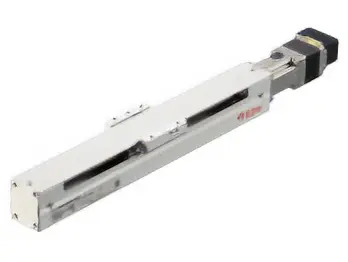

電動滑台
EZS系列
EZS系列

有2種滑台規格可供選擇:標準型和反折型。

透過採用不鏽鋼板的簡易防塵構造,防止異物侵入,亦可減少發塵。

電動滑台
EZS系列
無塵室對應
EZS系列 無塵室對應

維持EZS系列的功能、性能,且滾珠螺桿及導軌、軸承採用低發塵潔淨潤滑油,為實現無塵室對應(ISO規格等級3)的產品。

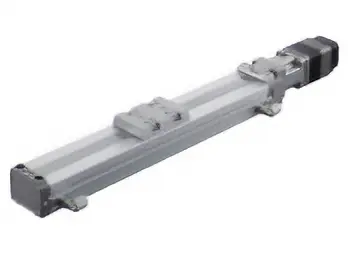

電動滑台
EAS系列
EAS系列

有2種滑台規格可供選擇:正向電機型和反向電機型。

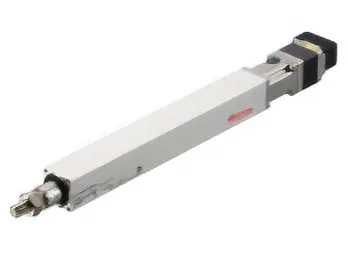

電動缸
EAC系列
EAC系列

有2種汽缸截面可供選擇:標準型和反折型。

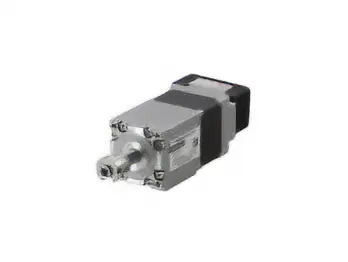

小型電動缸
DR系列
DR系列

適合用於直線動作的微量移載、高精度定位的產品。
提供安裝尺寸為20 mm和28 mm,更加輕巧的產品。

有助於節省空間和減少配線。亦可進行推壓運轉。

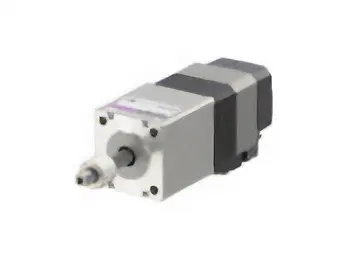

小型電動缸
DRS2系列
DRS2系列

適合用於直線動作的微量移載、高精度定位的產品。
提供安裝尺寸為42 mm和60 mm的規格。

有助於節省空間和減少配線。亦可進行推壓運轉。

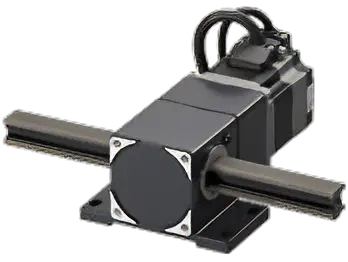

齒條・齒輪系統
L系列
L系列

除了高精度定位,還可搬運最高100 kg的高載重。

中空旋轉平台
DGⅡ系列
DGⅡ系列

模組產品內部為減速機構造,可實現高輸出驅動。

種類

對應網路 電源電壓 軸數
2軸 3軸 4軸
SSCNETIII/H對應 DC24V/48V
MECHATROLINK-Ⅲ對應
EtherCAT對應*
  • *備有將EtherCAT從站產品連接本公司驅動器使用時所需的ESI檔案。
    請由產品詳細內容頁面下載使用。(下載前須登入。)

注意事項

連接多軸驅動器及馬達、電動模組產品時,需要專用的連接用電纜線(另售)
準備數量須與連接馬達、電動模組產品軸數相同。
