步進馬達PKP系列/
CVD系列 RS-485通訊型驅動器
- DC電源輸入
- 小型驅動器
- 高轉矩・低振動・低噪音
- Modbus（RTU）對應
特徵 | 步進馬達 PKP系列/CVD系列 RS-485通訊型驅動器
提升性能
介紹關於低振動・高轉矩・高效率化。
低振動
透過全數位控制的微步級驅動，大幅改善振動等級，在全速度領域實現低振動化。
全速度領域內的振動特性皆大幅改善
5相馬達能更進一步降低振動
高轉矩化
藉由高電流驅動的驅動器與線圈設計最適化的馬達組合實現高轉矩化。
- PKP系列馬達：透過重新檢視線圈設計來達成高轉矩化
- CVD系列驅動器：透過驅動回路的高效率化實現高電流驅動的可能性
2相馬達 低速領域高轉矩化
5相馬達 全速度領域高轉矩化
高效率設計
CVD系列與舊有產品相比增加輸出電流，實現高轉矩化。為能增加輸出電流，採用了顧慮到可減低發熱量的設計。
驅動器的特徵

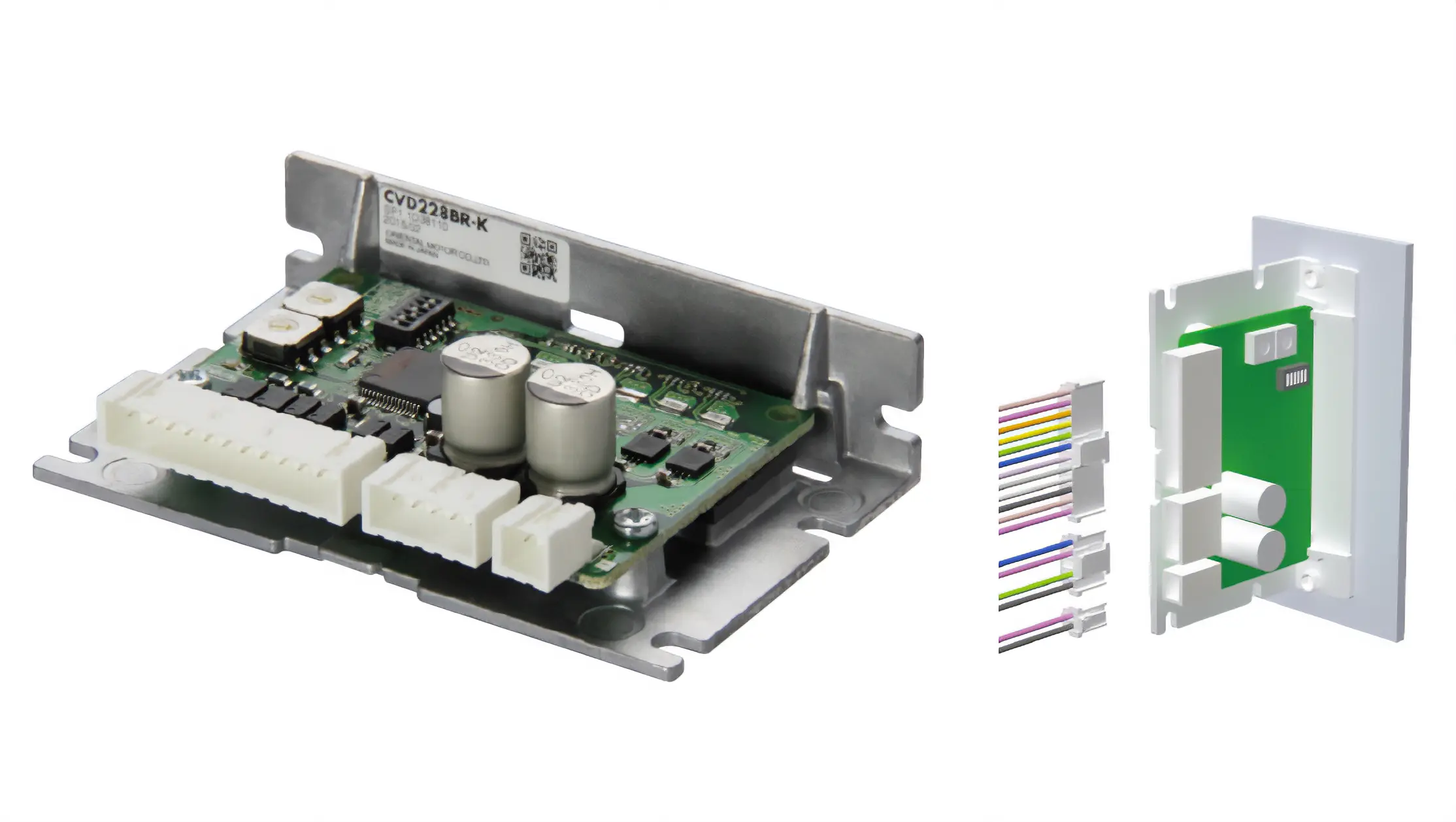

業界最小等級的高性能驅動器
有助於節省空間的小型、輕量驅動器。2相與5相驅動器的尺寸、安裝、I/O連接器都相同。
| 尺寸 | 重量 |
|---|---|
| W85 mm × D52.5 mm × H24.5 mm | 70 g |
Modbus（RTU）對應
由於對應Modbus（RTU），可以使用各種上位控制器，如PLC、PC、人機介面等進行控制。
| 以Modbus（RTU）控制 |
|
|---|---|
| 最多可連接31軸 |
|
| 無需脈衝產生器 |
|
使用支援軟體 MEXE02從電腦簡單驅動
透過支援軟體MEXE02可設定和編輯運轉資料或參數。具有測試運轉及監視等功能。支援軟體可至本公司網站免費下載。
可從PC進行示教
亦有搭載可確認信號輸入狀況的波形監視
馬達的種類
2相步進馬達
| 分類 | 種類 | 安裝尺寸 [mm] |
基本步級角 [°] |
附加功能 |
|---|---|---|---|---|
| 無減速機 |
|
13 ～ 85 | 1.8 | 編碼器， 電磁剎車 |
|
|
28 ～ 56.4 | 0.9 | 編碼器， 電磁剎車 |
|
|
42, 60 | 1.8 | 無 | |
| 附減速機 |
|
28 ～ 90 | 0.05 ～ 0.5 | 編碼器 |
|
28 ～ 60 | 0.09 ～ 0.36 | 無 | |
|
51, 61 | 0.018 ～ 0.036 | 無 |
5相步進馬達
| 分類 | 種類 | 安裝尺寸 [mm] |
基本步級角 [°] |
附加功能 |
|---|---|---|---|---|
| 無減速機 |
標準
|
20 ～ 85 | 0.72 | 編碼器 |
|
|
28, 42, 60 | 0.36 | 編碼器 | |
| 附減速機 |
|
42, 60 | 0.024 ～ 0.2 | 無 |
選擇最適合您應用的馬達
2相步進馬達在低速範圍內的轉矩，以及5相步進馬達主要在高速範圍內的轉矩已經大大增加。您可以從各種速度和轉矩中選擇適合您規格的馬達。
用途例：短距離寸動運轉。
對於需要快速加速和減速的應用，建議使用具有低速高轉矩的2相步進馬達。
用途例：長距離往返運轉。
用於高速領域的用途，建議使用高速轉矩較高的5相步進馬達。
用途例：短距離、大慣量寸動運轉。
在加減速時若需要更大的轉矩，建議使用減速機型。
相關產品
步進馬達PKP系列/CVD系列 脈波列輸入型驅動器
步進馬達PKP系列/
CVD系列 脈波列輸入型驅動器
希望以脈波列輸入輕鬆使步進馬達運轉。這是符合此需求的馬達和脈波列輸入驅動器。進一步追求高效率設計、高轉矩、低振動，以獲得更好的性能。

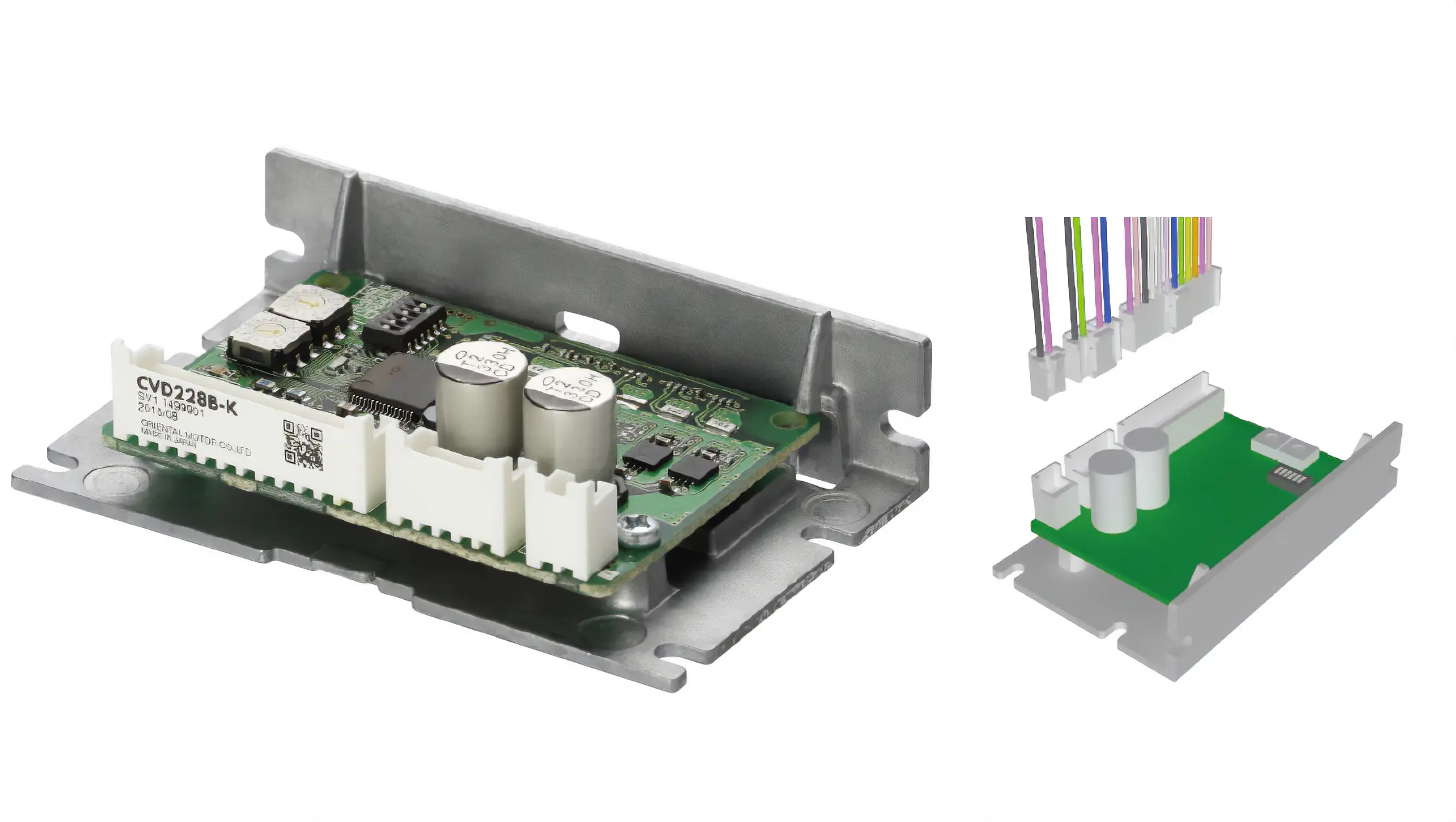

2相步進馬達用雙極驅動器 5相步進馬達用驅動器 CVD系列 S型
