小型電動缸DRLⅡ系列
CVD系列 脈波列輸入型

小型電動缸DRLⅡ系列/CVD系列脈波輸入型
  • 滾珠螺桿與步進馬達一體化的小型構造
  • 行程 25~100 mm
  • 超高精度定位
  • 脈波輸入

特徵 | 小型電動缸 DRLⅡ系列/CVD系列 脈波輸入型

小型電動缸的特點

零件數量和所需組裝時間顯著減少

小型的機身容納了整個直線動作機構。
不再需要準備自行組裝的零件,因此可縮短設備設計和選用零件的時間。
此外,可減少組裝和調整安裝精度的時間,有助於提高客戶的生產效率。

零件數量和所需組裝時間顯著減少

小型、輕量

此結構中,轉子被挖空,內部裝有滾珠螺桿。
不再需要一些客戶提供的零件,例如聯軸器和滾珠螺桿軸承,從而實現更小型和輕量化的設計。

高精度定位

滾珠螺桿螺帽與中空轉子連接

透過組合具有聯軸器剛性等的零件,可減少齒隙影響,實現高精度定位。

滾珠螺桿螺帽與中空轉子連接
關於內部結構

DRLII 系列具有中空轉子部分,可將滾珠螺桿容納在內部。滾珠螺桿螺帽隨著中空轉子的旋轉而旋轉,透過在滾珠螺桿末端安裝止轉機構 * ,使滾珠螺桿軸進行直線運動。
滾珠螺桿有兩種:用於微小進給和高精度定位的精密滾珠螺桿,以及用於可靠的一般定位的轉造滾珠螺桿。
滾珠螺桿軸安裝在中空轉子內,確保在較短的總長度內獲得最大行程。此外,滾珠螺桿螺帽週邊設有大直徑軸承,可直接承受直線運動時產生的較大軸向載重。

  • * 不需要附導軌型、工作台型。

採用步進馬達,精準停止

DRLII系列使用步進馬達。

步進馬達單步增量的定位精度很高,可以精確地向前或向後移動。另外,由於不會發生停止期間軸的微小移動,因此也可以精確地保持停止位置。

從 3 種類型中選擇適合應用的類型

種類 附導軌型時 工作台型 無導軌型

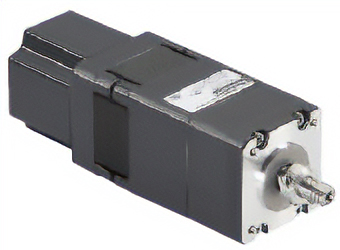

外觀圖

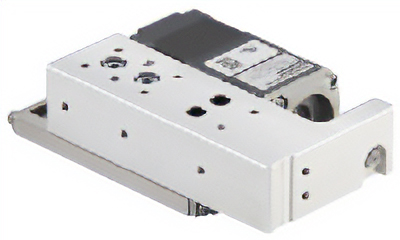

附導軌型
工作台型
無導軌型
本產品附帶可將負載固定在小型電動缸上的導軌。
直接安裝負載很簡單。
本產品附帶可將負載固定在小型電動缸上的導軌。
直接安裝負載和本體很容易,並且移動部分的高度有限,方便運輸。
該產品可以直接整合到客戶的設備中,也可以用作設備負載運輸導軌中的小型推力軸。


附加功能及其他

每種型號都具有“調節旋鈕”和“帶電磁剎車”附加功能。另外,還有長行程的無導軌型DRLM28、DRLM42、DRLM60。

帶調節旋鈕

斷電時可手動調整位置。此功能在設備維護時很有用。

帶調節旋鈕

附電磁剎車

電源OFF時保持停止位置。
由於停電或斷線時負載不會掉落,因此即使垂直安裝也可安全使用。

附電磁剎車

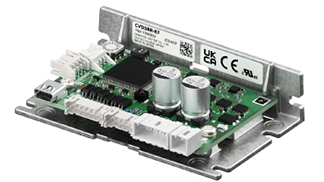

驅動器特點

CVD系列的特點

脈波驅動器特性

產品線

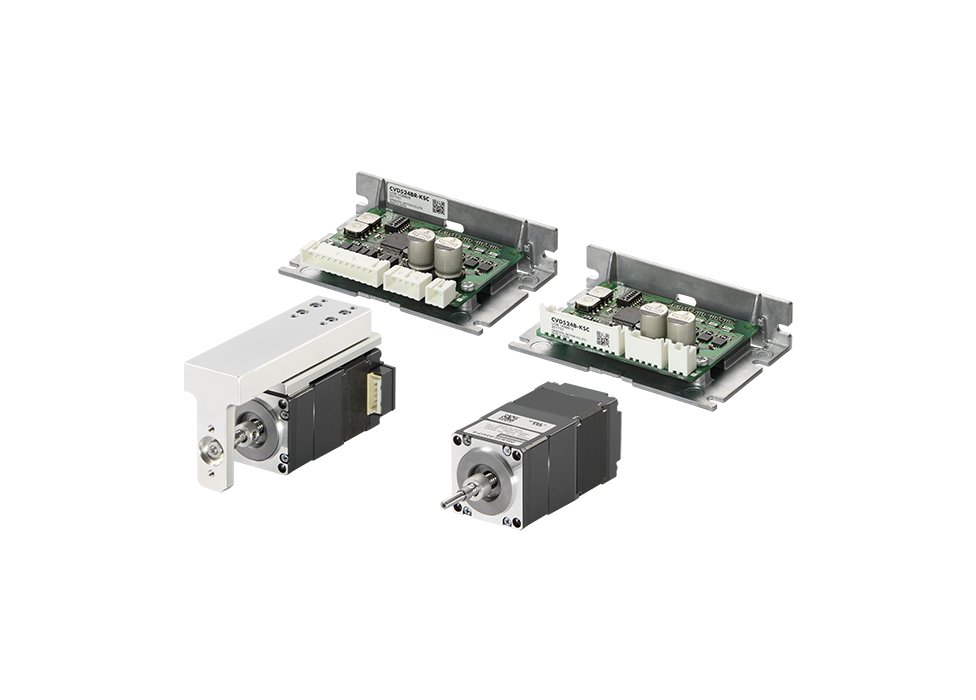

請分別訂購小型電動缸、驅動器、連接用電纜線。

種類 安裝尺寸
[mm]
行程
[mm]
推力
[N]
附導軌型時 20 25 15
28 30 30
42 40 30, 100
60 50 300
工作台型 20 25 15
28 30 30
無導軌型 20 25 15
28 30, 60 30
42 40, 100 30, 100
60 50, 100 300
