特徵 | 電動缸 EAC系列

從輕負載至重負載皆能高速驅動。

EACM6 型用

低速時運動穩定，速度波動小

透過閉回路步進馬達的微步級驅動方式，無需減速機構等機械元件，即可提高解析度。因此，即使在低速（1.25 mm/s）下，速度變動也很少，可保持一定的速度。

小型高推力氣缸

這些電動缸採用鋁製桿，儘管其機身小型且重量輕，但仍能產生高推力。
振動抑制結構改善加速特性並實現高速定位運作。

產品線

EAC系列馬達安裝方式（反折型）和標準型。提供三種類型的電動缸：不附出力軸導軌、附出力軸導軌、附出力軸導軌外蓋。

有助於節省空間（馬達安裝方式（反折型））

馬達安裝方式（反折型）

由於採用皮帶機構，此類型的特點是馬達安裝方向相反。

馬達安裝方式（反折型）適用於所有型號。這有助於縮短總長度並節省空間。

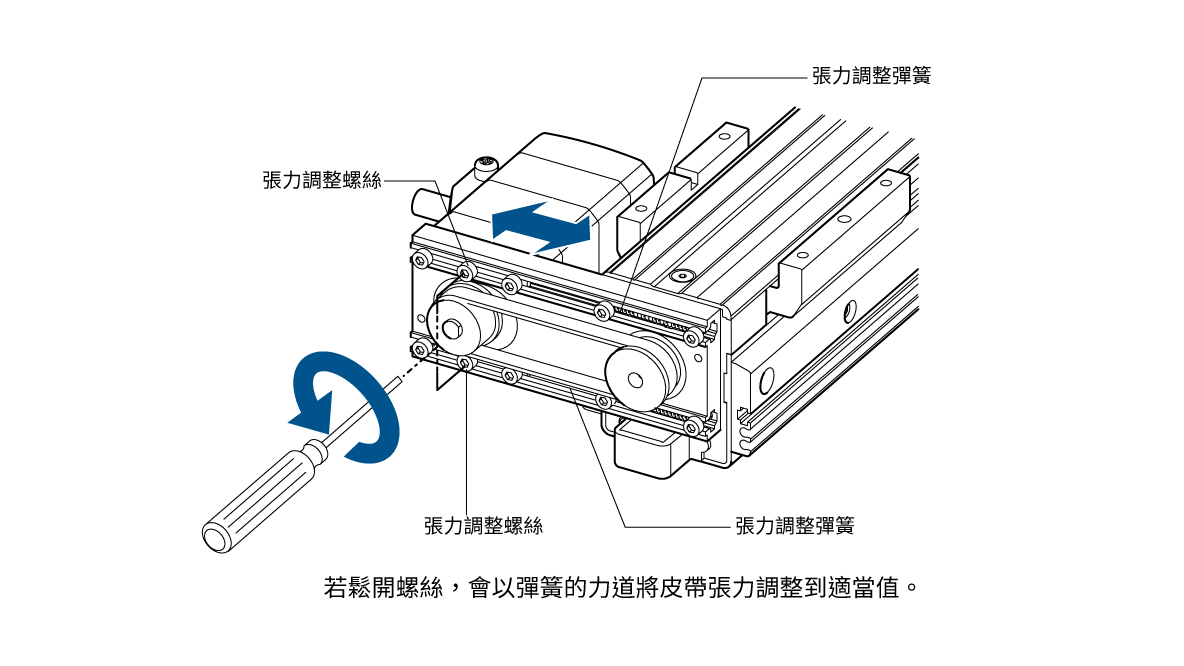

輕鬆更換皮帶（馬達安裝方式（反折型））

東方馬達獨特的皮帶張力調節機構（已獲專利）可輕鬆更換皮帶。

皮帶更換簡單和張力調節功能

直接安裝負載（附出力軸導軌/出力軸導軌外蓋）

附出力軸導軌/出力軸導軌外蓋

這種類型安裝了軸導向件和蓋子，可以直接連接到本產品主體上來運輸負載。
馬達類型有標準型和反折型。

搭載無需電池絕對式編碼器

搭載小型的無需電池絕對式編碼器（ABZO檢知器）。可提高生產力並降低成本。

• 機械式檢知器
  即使斷電也可保持位置資訊
• 搭載多圈數絕對式編碼器
  可從標準的原點，以馬達軸檢知±900圈（1800圈）的絕對位置

透過編程功能簡化主程式

AZ系列搭載連結運轉、運轉時間設定、條件分歧及Loop運轉等多種編程功能（部分機種除外）。
可以使用支援軟體MEXE02進行設定，可以簡化上位控制器的程序程式。

• 定位運轉資料設定值（最大256點）
• 通用輸出入點數（輸入10點、輸出6點）
• 通訊用輸出入點數（輸入16點、輸出16點）

• AZ系列的方便功能與使用方式
• 簡易編程與各功能的活用事例

馬達運轉狀態和功能的資料收集有助於預防性和預測性維護

該軟體具有多種監控功能，用於檢查馬達的運作狀態。
透過針對不同情況使用不同類型的設備，可以縮短設備的啟動和調整時間，並可用於維護和保養。

監控功能，可視化馬達運轉狀態並幫助收集數據

AZ 系列內建的 ABZO 檢知器可讓您以數位方式監控馬達的運作狀態。

［以支援軟體MEXE02監視的狀況］

另外，內藏定位功能型可以透過工業網路實現上位主站的資料收集。

網路轉換器類型及其支援的工業網路

對於預防性和預測性維護有用的資訊功能

在各Information的監視項目設定任意數值之後，即可在達到該數值時對外部輸出信號。
將此資訊匯入上位控制器有助於及早發現問題並調整產品維護時間。

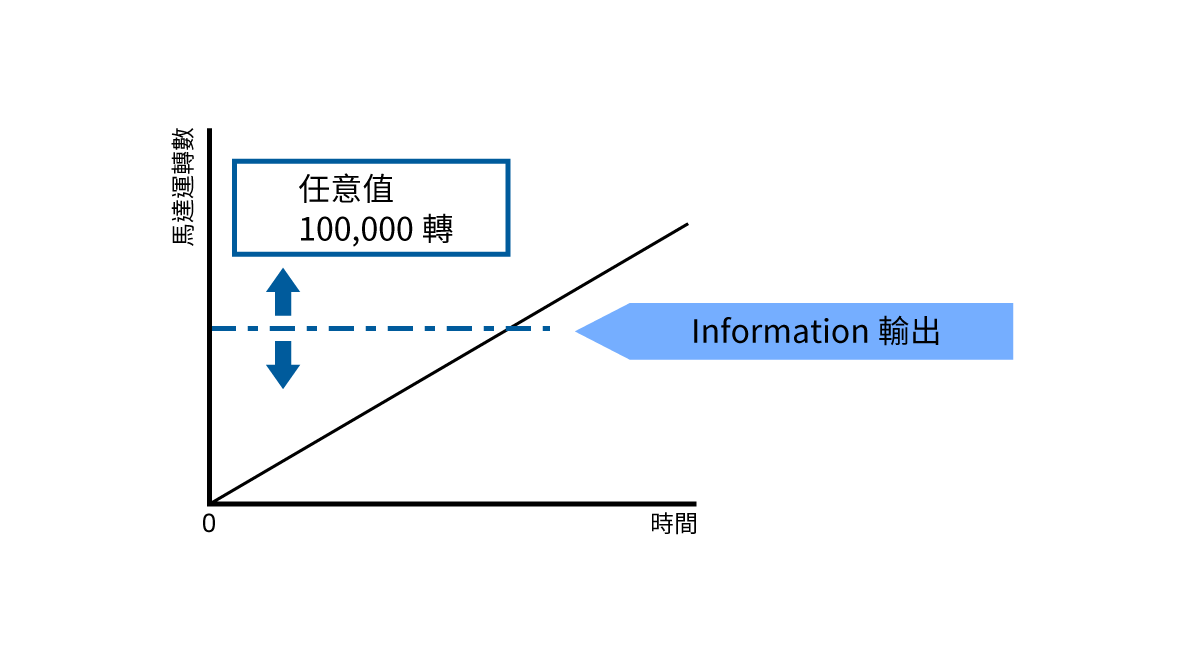

資訊功能範例

• 組合資訊

  可以預先設定想要輸出的轉數，達到該轉數後輸出。（馬達運轉將繼續）



• 溫度資訊

  可以預先設定所需的輸出溫度，驅動器達到該溫度後就會輸出。（馬達運轉將繼續）



統一配線･控制･維修備品

本公司提供搭載αSTEP AZ系列的各種機構製品。
搭載相同的馬達、驅動器，可統一配線、控制、維修備品。

接線標準化

馬達電纜線、輸出入信號、電源等配線都是相同的。

控制標準化

這些產品可以用相同的方法來操作，因為控制方法是相同的。網路控制時，遙控I/O和命令代碼相同。省去了編寫程式的麻煩。

維修配件統一

由於馬達、驅動器和電纜線都是通用的，因此可以最大限度地減少維護部件。管理成本（零件成本、管理空間）可以降低。

搭載AZ系列 產品種類

電動模組產品 （搭載AZ系列）

• 所安裝馬達的電源輸入因系列而異。詳細的產品種類請至各系列的刊載頁確認。
