AC軸流風扇
MRS系列、可變速MRS系列
- 大型・大風量・高靜壓
- 三相風扇可透過變頻器變速
- 附轉速降低Alarm
- AC電源輸入 安裝尺寸160～250 mm
特徵 | AC軸流風扇 MRS系列
特徵
產品特徵為高送風量
MRS系列，由於可獲得較大的風量加快空氣循環，因此適用於對機器內部整體進行換氣冷卻。
設備內部的風阻較大時，採用大風量、高靜壓大型風扇，更能夠節能、節省配線。
-

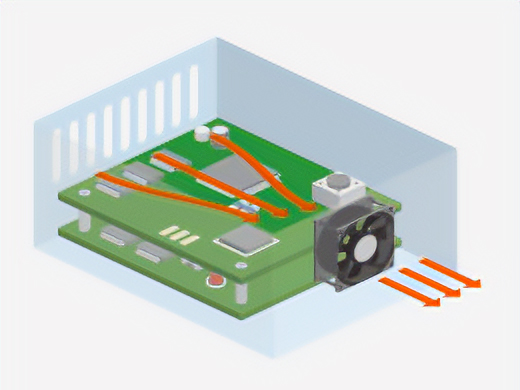

冷卻高密度封裝設備
-

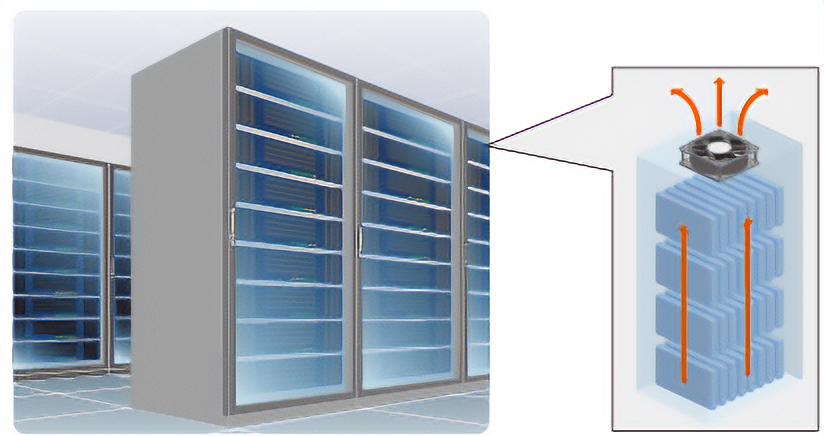

電控箱內與整體設備的換氣冷卻
在更大的風阻下
如果要在氣流阻力較高的裝置（例如，高密度裝置或狹窄通風口）中流動空氣，則送風機和軸流風扇都是合適的選擇。下圖是與MRS系列□140 mm與具有同等最大風量的送風機進行比較的特性圖。
與軸流風扇相比，送風機是高靜壓的風扇。
風量－靜壓特性
-
-
可透過特性線與風阻線的交叉點（動作點）確認實際風量。
［50 Hz運轉時風量］
- 軸流風扇 1.3 m3/min
- 離心鼓風機 3.3 m3/min
送風機可讓 2 m 3 /min 更多的空氣流動。
風阻大的情況下，也請考慮送風機。
轉速降低Alarm功能搭載預知保全
-
因風扇的壽命或異物混入等預期外的情況造成轉速降低到70 %以下時，Alarm輸出功能將啟動。
這樣，就可以在風扇完全停止之前更換風扇。
-
轉速降低Alarm型的有接點型，正常旋轉時接點為ON，可如下圖所示進行串連接線。
即使由於某些故障，複數台中的其中一台轉速降低，也會輸出Alarm。同時也可以檢測出Alarm回路上的接點不良或斷線等異常。
這有助於提升設備的穩定性。
透過變頻器、可變電阻器實現可變速運轉
透過速度控制運轉降低噪音、節能並增長壽命
根據狀況調節風量，可以降低噪音，節省電力。
這也有助於減少軸承磨損並延長風扇的使用壽命。
三相電源輸入時，可透過變頻器進行速度控制運轉調整風量（MRS14除外）
三相電源輸入時，可透過變頻器調整風量進行速度控制運轉。

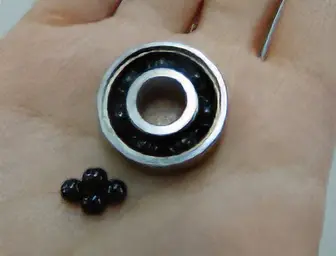

軸承採用陶瓷滾珠軸承，可抑制因干擾造成的軸承電蝕。
什麼是「電蝕」
將風扇連接到變頻器上，或安裝在產生高頻的設備附近時，由於電磁雜訊的影響，軸承內部會有電流流過，軌道面可能會發生波狀損傷。
這種現象叫做電蝕，會導致異音和使用壽命縮短。
MRS系列* 及MRE系列的三相200 V系列規格為防止電蝕，軸承採用陶瓷滾珠軸承。
陶瓷滾珠軸承使用絕緣陶瓷材質，因此軸承內部不通電，不會發生電蝕（多數風扇的球軸承為金屬材質）。
不僅是在變頻器可變速運轉時，在高頻設備附近使用時，也建議使用MRS系列*或MRE系列來防止電蝕。
- *MRS14除外
風量－靜壓特性（風扇單體時的特性）
例）MRS18與變頻器組合時（參考值）
- 出廠設定為通用變頻器使用時的值。
特性因變頻器的類型和設定而異。 - 變頻器的設定頻率請使用 60Hz 以下，變頻器的輸入電壓請使用 240V 以下。
- 若將變頻器連接至附Alarm型，並調低設定頻率，轉速會下降，而可能會造成Alarm作動。
請參考跟變頻器組合時的特性資料。
為協助您方便連接變頻器，本公司備有與他牌變頻器搭配使用時的參考資料。
［參考數據］
- 變頻器參數設定值
- 風量－靜壓特性和轉速/電流/消耗電力
還備有使用可變電阻器的可變速型風扇（MRS16V-B）
備有安裝尺寸為160 mm、使用可變電阻器（附件）的可變速型風扇。
無需變頻器即可使用。
適用於需要調節風量，或想暫時降低噪音等用途。
-
使用可變電阻器（附件）進行無階段調節速度時
將附件的調速用可變電阻器與風扇本體端子箱延伸出來的導線進行連接。
-
用外部固定電阻進行階段性調速時
用開關或繼電器等切換固定電阻（1/4W以上）。
應用例
高效率、高特性MRS系列的應用事例
對於內部裝有機器、送風時損失大的裝置冷卻，大風量、高靜壓的MRS系列非常適合。
- 例）
- 當冷卻安裝發熱量 120 W 的電路板的設備時
六台 MU1238 型和一台 MRS16 型將提供大致相同的冷卻效果。
節省能源
使用MRS16型的話，可以削減60 %的消耗電力，能夠減少包含電費在內的營運成本。
| MRS16 | MU1238 | |
|---|---|---|
| 風扇尺寸 | □160 mm - 62 mm厚 | □119 mm - 38 mm厚 |
| 單位數量 | 1台 | 6台 |
| 消耗電力 | 37.5 W | 92.5 W |
| 年度電費 | 6,750 JPY | 16,206 JPY |
| 噪音 | 49 分貝 | 51 分貝 |
- *假設電費為20日圓/kWh（度） 365天24小時運轉時
消耗電力減少60 %
節省配線
使用MRS16型的話，可以減少設備安裝和配線的麻煩。
| MRS16 | MU1238 | |
|---|---|---|
| 風扇尺寸 | □160 mm - 62 mm厚 | □119 mm - 38 mm厚 |
| 單位數量 | 1台 | 6台 |
| 配線組數 | 3 | 12 |
| 安裝孔加工 （配線組數） |
4 | 24 |
| 設備內部溫度上升 |
25℃ | 25℃ |
- *單相100 V 50 Hz時
減少安裝孔加工和配線的麻煩
檢測故障、風量下降
MRS16型備有附轉速降低Alarm，萬一風量下降，也可在設備損壞前更換風扇。
- *上述為設定範例。歡迎使用東方馬達的選用服務，根據安裝密度和使用條件介紹最合適的風扇。
可與配件套件組合使用
護網套件讓準備更加輕鬆
使用風扇時需要搭配的周邊機器，備有護網與安裝用螺絲或濾網套組。
由於為套件品，因此不需個別訂購，收到後可立即組裝至風扇上使用。
- * 護網套件另售。
套件內容
-
護網套件（1片）*1
- 鐵製護網套件
- 不鏽鋼製護網套件
-
護網套件（2片）
- 鐵製護網套件
- 不鏽鋼製護網套件
-
風扇護網・風扇濾網套件（各 1 個）
- 鐵製風扇護網・風扇濾網套件
安裝範例
-
-
電控箱外側採用護網
- 外側 →
- 目的為防止受傷
-
-
-
在電控箱的內側及外側分別使用護網
- 内側 →
- 目的為保護作業人員
- 外側 →
- 目的為防止受傷
-
-
-
在電控箱內側使用護網，在外側使用濾網
- 内側 →
- 目的為保護作業人員
- 外側 →
- 目的為防止灰塵
-
- *1
- 可變速型附送護網（1片）。與 1 個防護裝置組合使用。
種類
MRS系列
| 尺寸 | 型・ALARM的種類 | ||
|---|---|---|---|
| □140 mm - 47 mm厚 | 無Alarm型 | ||
| 轉速降低Alarm | 無接點型 | ||
| □160 mm - 62 mm 厚 | 無Alarm型 | ||
| 轉速降低Alarm | 有接點型 | 正常運轉時 接點ON 正常旋轉：接點OFF |
|
| 無接點型 | |||
| □180 mm - 90 mm 厚* | 無Alarm型 | ||
| 轉速降低Alarm | 有接點型 | 正常運轉時 接點ON | |
| 無接點型 | |||
| □200 mm - 90 mm 厚 | 無Alarm型 | ||
| 轉速降低Alarm | 有接點型 | 正常運轉時 接點ON | |
| 無接點型 | |||
| □250 mm - 120 mm 厚 | 無Alarm型 | ||
| 轉速降低Alarm | 有接點型 | 正常運轉時 接點ON | |
| 無接點型 | |||
- *附延長電纜線型為停產預定品。
備有AC軸流風扇長壽命型的產品種類。MRE系列請參閱。
