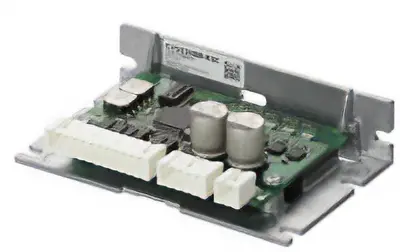

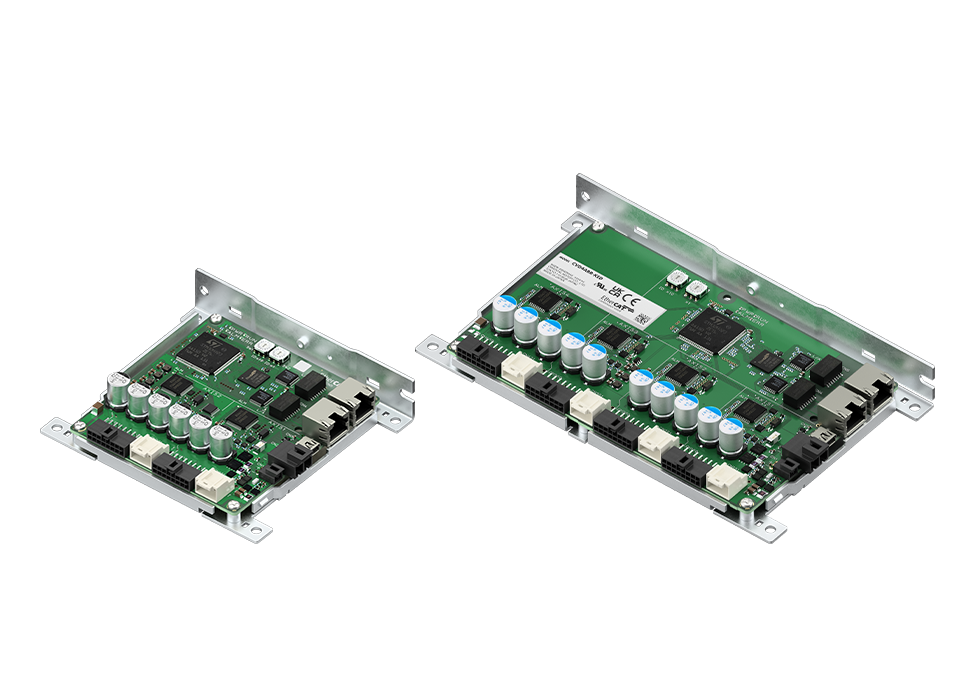

2相/5相步進馬達用驅動器 CVD系列 多軸型 EtherCAT對應

2相/5相步進馬達用驅動器 CVD系列 多軸型 EtherCAT對應
  • DC直流輸入、對應於 EtherCAT、4軸控制
  • 省空間、省配線
  • 支援2相/5相馬達
  • 直接導入編碼器資訊

特徵 | 2相/5相步進馬達驅動器、CVD系列、多軸型、EtherCAT對應

EtherCAT對應性和4軸控制減少接線並節省空間

  • I/O信號被整合到一條EtherCAT通訊電纜線中。4軸通訊、電源等接線均整合在1台驅動器中
  • 減少接線工作時間並減少接線錯誤造成的問題
  • 使用EtherCAT主站對包括馬達資訊在內的設備資訊進行全面管理

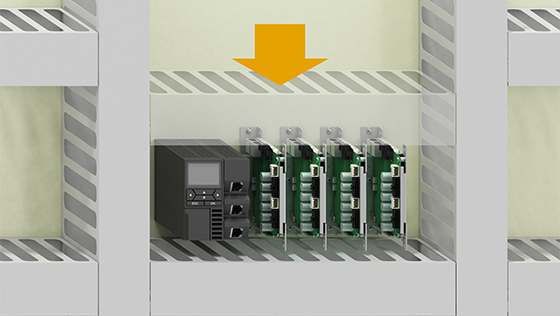

EtherCAT對應4軸控制

減少菊鍊串接的接線

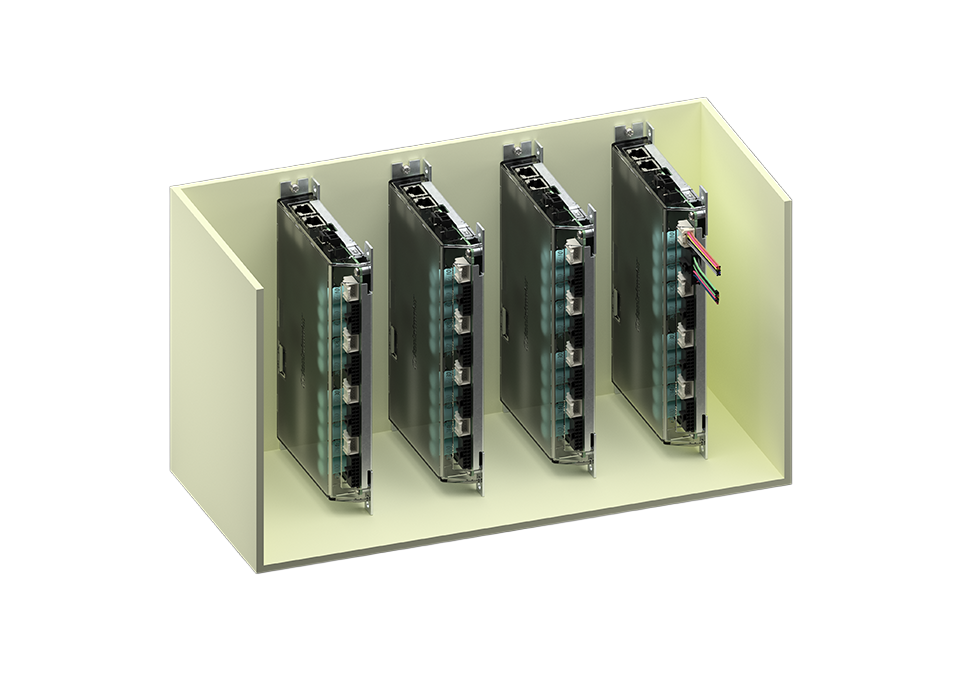

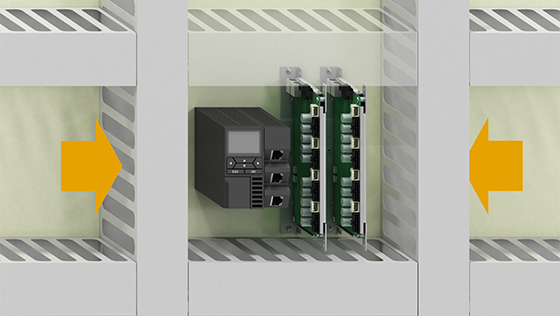

節省安裝空間

水平式連接器方向類型可以更節省安裝空間,即使增加多個裝置排放也不會受電線的干擾。

節省配線

連接器位置集中在兩側。可以簡化和組織佈線。

組合使用2相/5相馬達和使用EtherCAT通訊同步控制

2相/5相馬達支援和方便的驅動器功能

能夠捕捉編碼器資訊和位置偏差檢測

具備將編碼器資訊匯入驅動器的功能。位置偏差可由驅動器偵測並作為信號輸出,無需上位控制器。透過使用支援軟體MEXE02,可以在PC螢幕上監視馬達的實際位置和轉速。

  • 無需高速計數器,降低上位控制器成本
  • 信號透過EtherCAT通訊輸出至上位控制器。減少程式創建時間
2相/5相馬達支援和方便的驅動器功能

相容於配備編碼器的馬達和旋轉編碼器

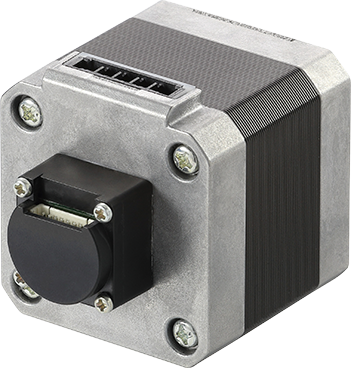

PKP系列
附編碼器

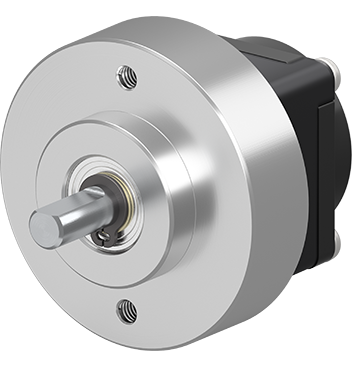

旋轉式
編碼器

解析度
2相馬達:200P/R、400P/R、1000P/R
5相馬達:500P/R、1000P/R

解析度
1000P/R、 2000P/R

編碼器輸入規格
分類 內容 內容
A相
B相
輸出模式 增量式
最大傳輸頻率 500 kHz(分別為A相和B相頻率)
邊緣間隔 500nsec以上
計數範圍 −2,147,483,648∼+2,147,483,647計數
計數方法 90 度。相位差輸入
倍增數 倍增4
介面 誤值接收器*
Z相 輸入寬度 1ms以上
介面 誤值接收器*
5V輸出 輸出電壓 DC5V±10%
輸出電流 200mA以下。
  • *所連接編碼器的電氣特性應相當於26C31。

可以使用MEXE02支援軟體(免費)監視編碼器檢測訊息

測量結果資料可以儲存為影像或CSV檔案格式

2相/5相馬達支援和方便的驅動器功能

電磁剎車及電源自動控制

  • 無需電磁剎車控制電路,減少程式創建時間
  • 減少接線工作時間

可為檢知器提供電源

Alarm、Information功能等

Alarm輸出

位置偏差過大Alarm輸出可偵測馬達失步(還可輸出主回路過熱Alarm等)

Information

  • 能夠輸出驅動器溫度、過電壓、電壓不足等資訊
  • 可透過EtherCAT通訊進行監視

主電源與控制電源分離

  • 可添加單獨的外部安全繼電器來切斷主電源
  • 即使主電源關閉,也可透過EtherCAT通訊進行監視等

主電源突波電流抑制功能

此功能可保護主電源單元中的電路免受主電源開啟時出現的突波電流的影響。

支援軟體、監視功能

使用支援軟體MEXE02從電腦簡單驅動

透過使用支援軟體MEXE02,除了可進行運轉資料或各種參數設定、編輯之外,還可示教、監視各種狀態。

下載支援軟體請點選此處

透過各種功能,從起動到維修全面支援

  • 起動和評估

    備有可助於配線檢查或測試運轉的功能。

    • 參數設定
    • 所有狀態監視

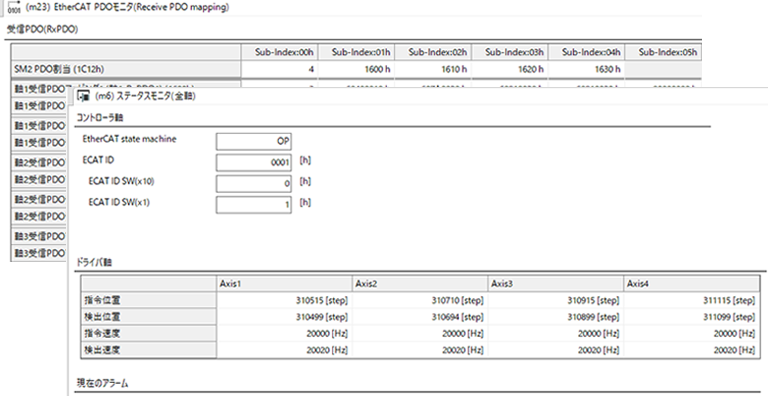

    • PDO監視
    • 遙控運轉
  • 調整

    安裝設備後,有助於馬達動作調整的功能。

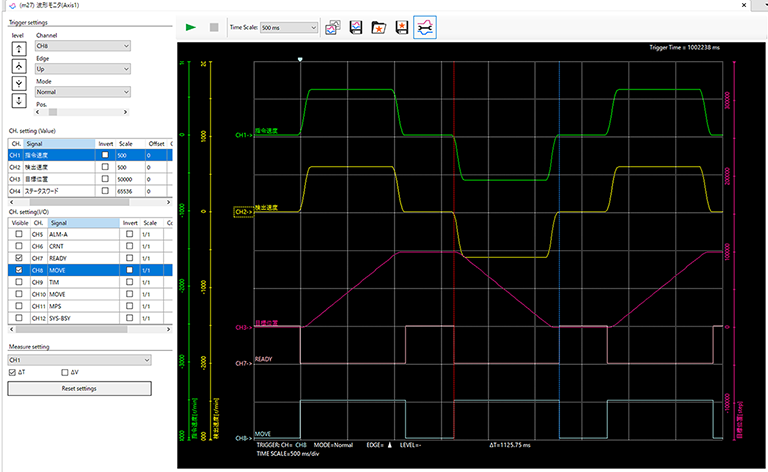

    波形監視

    • 可確認馬達的指令速度等,如同示波器一樣
    • 可將波形的測量結果以圖片或CSV格式保存。
  • 診斷、維修

    備有開始運用後有助於發生問題時進行診斷或維修功能。

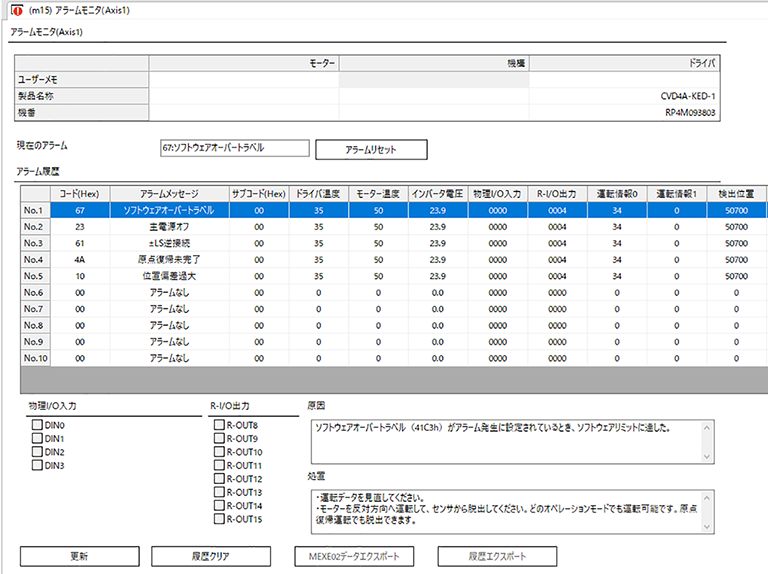

    • Alarm監視
    • 組合資訊監視
    • 狀態監視

支援軟體的詳細功能說明

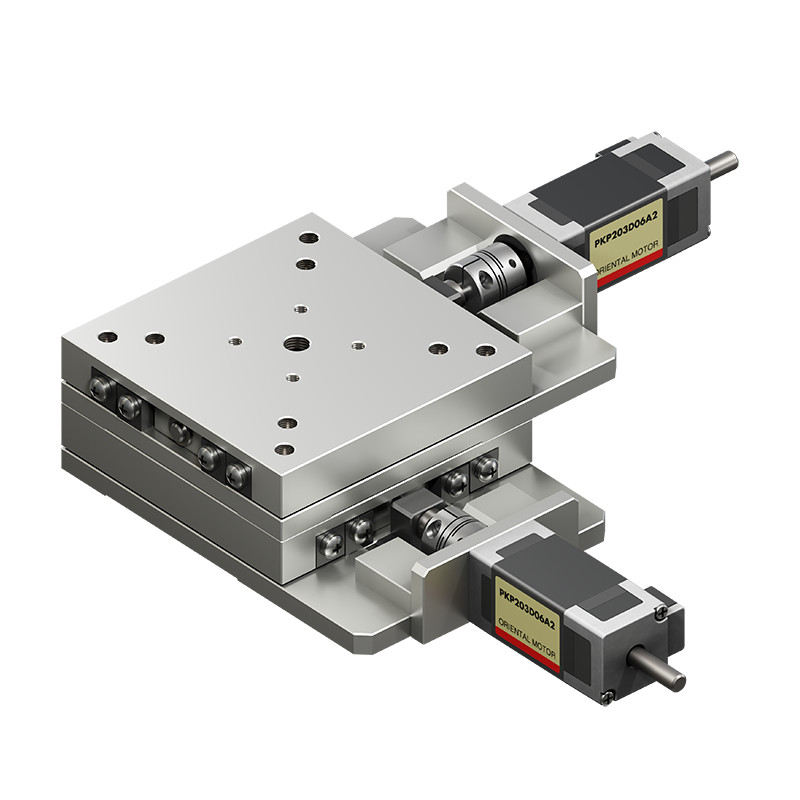

可與步進馬達和電動模組產品組合

  • 本節介紹可與CVD系列多軸型驅動器組合的產品資訊。
  • 4個馬達,輸入電流0.5~3.0 A* (每個軸)可以連接。(每個驅動器最大12A)
  • 也可以與真空馬達組合,但必須確認組合條件等。詳情請洽東方馬達客戶諮詢中心
  • *根據所組合的產品而變化。

步進馬達(DC電源輸入)

適用系列 組合產品*1 額定電流
[A/相]
參考
2相步進馬達
PKP系列
雙極(4條導線)
PKP203D06A 0.6 品名看法
PKP213D05■ 0.5
PKP214D06■ 0.6
PKP22□D15■、PKP22□D15■2、PKP22□MD15■ 1.5
PKP23□D15■ 1.5
PKP23□D23■ 2.3
PKP24□D08■2 0.8
PKP24□D15■、PKP24□D15■2、PKP24□MD15■、PKP24□MD15■2 1.5
PKP24□D23■、PKP24□D23■2 2.3
PKP25□D28■A2 2.8
PKP26□D14■2 1.4
PKP262FD15A 1.5
PKP26□D28■、PKP26□D28■2、 PKP26□MD28■、 PKP26□MD28■2 2.8
5相步進馬達
PKP/PK系列
PKP52□MN03、PKP52□N03 0.3 品名看法
PKP52□MN07、PKP52□N07 0.7
PKP52□N12 1.2
PKP54□MN、PKP54□N18■、PKP54□N18■2 1.8
PKP56□FMN、PKP56□FN24■2 2.4
PK513、PK52□P 0.35
PK52□H、PK54□ 0.75
PK56□*2 1.4
  • *1這是部分產品名稱清單。可與此處列出的產品品名組合使用。但有電壓輸出型編碼器的馬達除外。
    品名中的□表示馬達外殼長度的數字。
    品名中的■為表示出力軸形狀的A(單出力軸)、B(雙出力軸)或M(附電磁剎車)。
  • *2適用於額定電流為1.4A/相的馬達。

電動模組產品(DC電源輸入)

適用系列 αSTEP組合產品* 額定電流
[A/相]
參考
中空旋轉平台
DH系列
DHM28PAK2、DHM42PAK 0.75 品名看法
小型電動缸
DRLⅡ系列
DRLM20 0.35 品名看法
DRLM28、DRLM42 0.75
DRLM60 1.4
  • *以下為部分產品名稱清單。可與此處列出的產品品名組合使用。

產品類型

品名 驅動器形狀 電源輸入
CVD4A-KED 無安裝板 DC24V
CVD4AR-KED 水平式連接器附安裝板
