何謂馬達選用工具

輸入機構條件和運轉條件，並選擇馬達的系列等條件後，便可在網頁上進行選用。
經由計算結果，能以產品名稱篩選適合的產品。
此外，馬達選用工具的計算結果僅為參考值，無法保證其內容。
（使用時，請務必確認使用注意事項及免責事項。）

透過馬達選用工具選擇

使用環境

建議的瀏覽器 Google Chrome
Microsoft Edge
FireFox
螢幕解析度 1280×1024 以上
Cookie 建議在瀏覽器的設定中開啟Cookie功能，以便有效率地使用網際網路
若關閉Cookie功能，將無法自動登入。
詳情請參閱「個人隱私保護條款」。
JavaScript 本網站使用JavaScript。
若在瀏覽器的設定中關閉此功能，可能無法正常動作。請將JavaScript設定為開啟。

本網站為了保護客戶的個人資訊，採用SSL※加密通訊

  • ※ SSL（Secure Sockets Layer）
    是將網際網路上的資料加密，能安全地傳送及接收與隱私權相關資訊的安全功能。

馬達選用的流程

前言

  • 若未進行任何操作超過30分鐘以上，將會切斷連線以確保安全。

共通操作

  • 各個區域都有「計算」按鈕。輸入完成後請點選此按鈕。
    若未按下「計算」按鈕，則無法顯示計算結果，也無法進到下一個畫面。
    若無法點選「計算」按鈕，表示尚有未選擇或未輸入的項目。
  • 按Tab鍵可移動至下一個單元格。
  • 無法使用重新整理頁面。若重新整理頁面將導致錯誤，輸入的資料都會被刪除。
  • 無法使用瀏覽器的上一頁按鈕。請點選各畫面中的「返回」按鈕或點選頁尾的「回到首頁」。
    • ※ 請注意回到首頁時資料將被刪除。

各畫面的操作

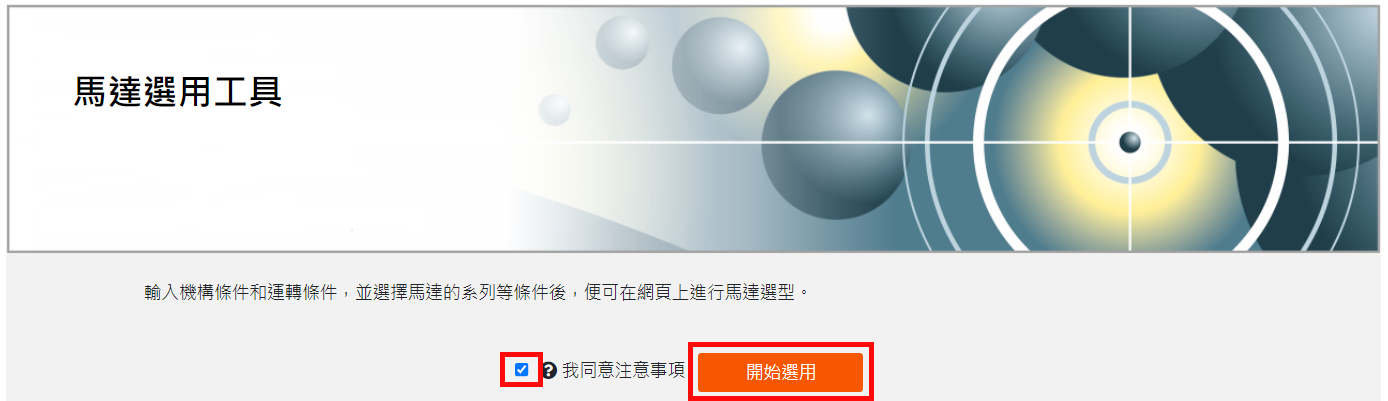

1. 首頁

確認畫面下方的注意事項並選取「我同意注意事項」的選擇方塊後，點選「開始選用」。

首頁

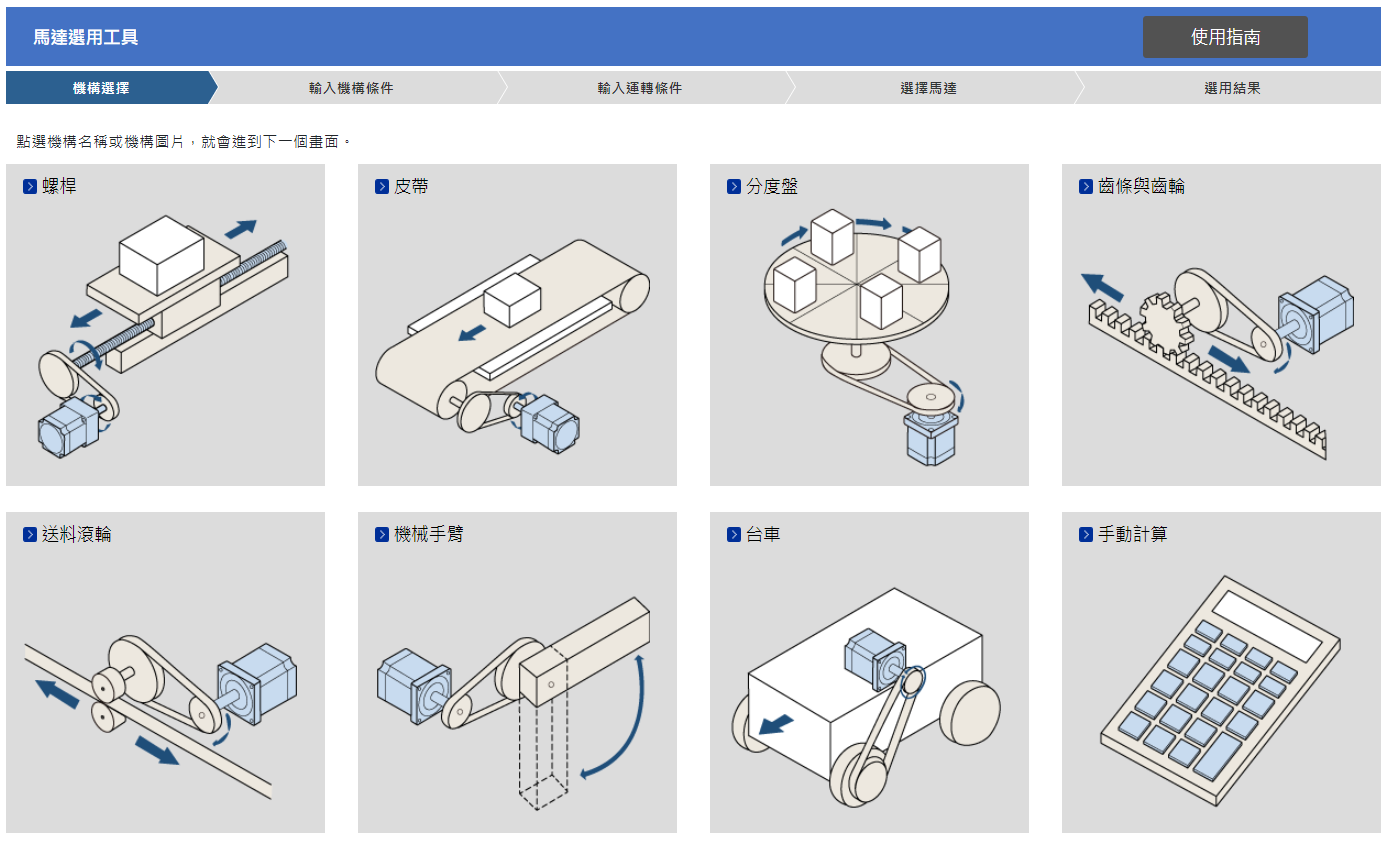

2. 機構選擇

從7個機構種類中選擇。若無符合的機構種類，請使用「手動計算」。
點選機構名稱或機構圖片，就會進到下一個畫面。

機構選択

3. 輸入機構條件

選擇手動計算時，請參閱此處。

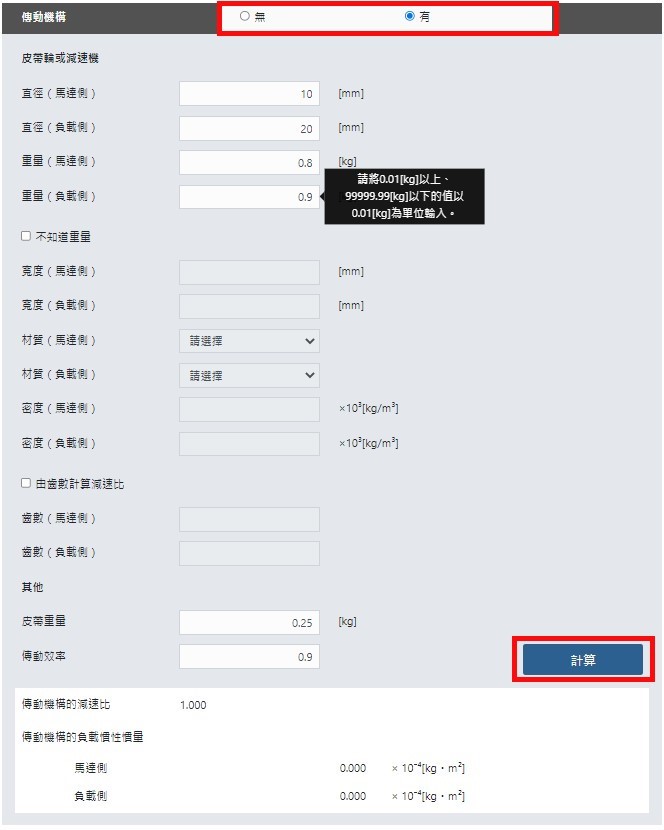

① 傳動機構

若馬達的軸心與負載的軸心上有傳動機構時，選擇「有」。
點選輸入單元格，則會顯示導引訊息。
輸入必要的項目後，按下「計算」按鈕。

伝達機構

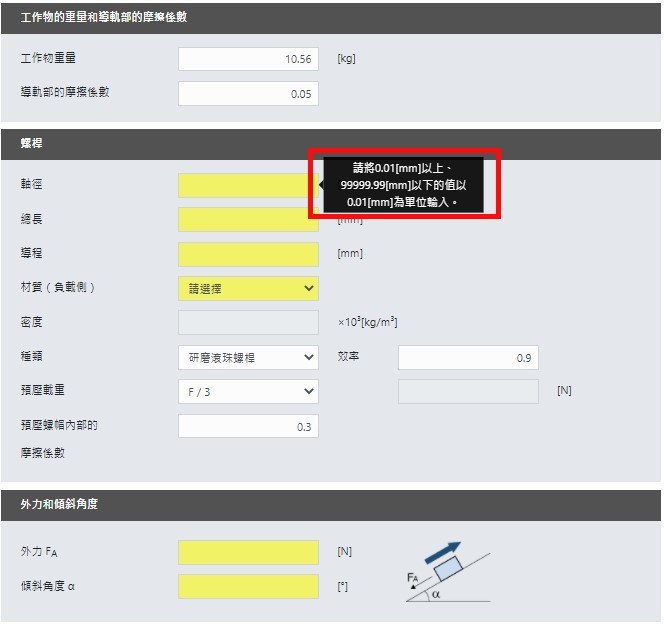

② 輸入機構條件

輸入工作物的重量或機構條件。
移動至輸入單元格，則會顯示導引訊息。

機構条件入力

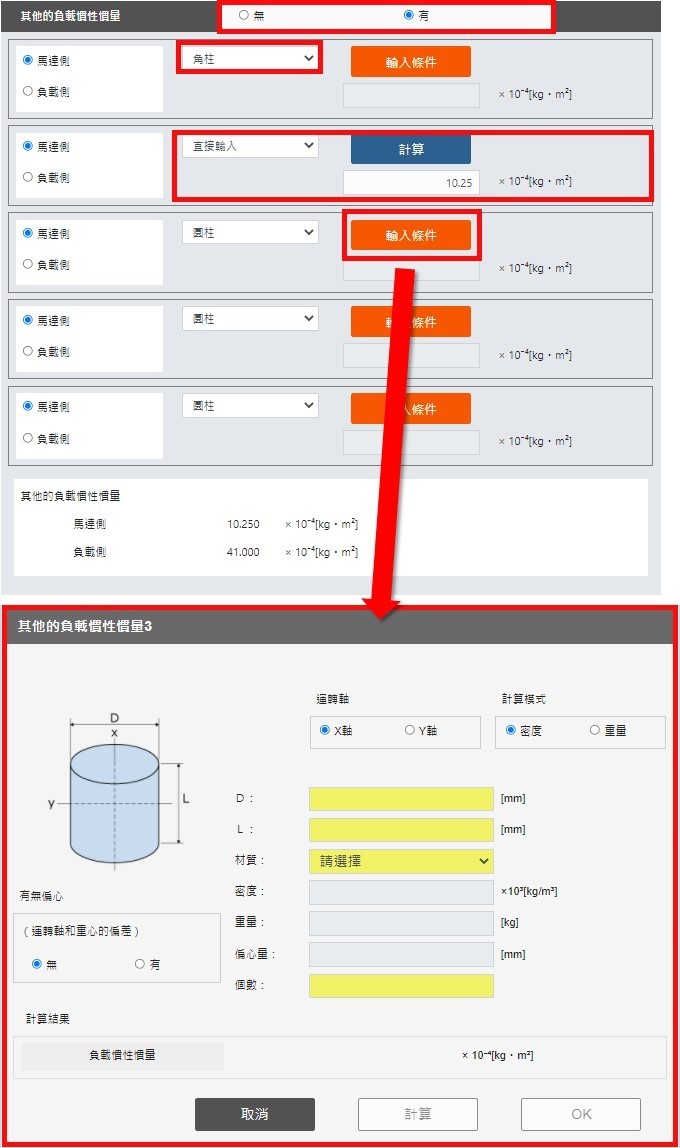

③ 其他的負載慣性慣量

除了目前已輸入的項目外，若有負載慣性慣量時則選擇「有」。
最多可輸入5個。

  • 請由圓柱、中空圓柱、角柱、直線運動、直接輸入當中選擇一項。
  • 選擇直接輸入以外的形狀時，請按下「輸入條件」按鈕。
    在另一個畫面輸入必要的項目，按下「計算」及「OK」按鈕
  • 若選擇直接輸入，則會出現「計算」按鈕。輸入值後，按下「計算」按鈕。
其他的負載慣性慣量

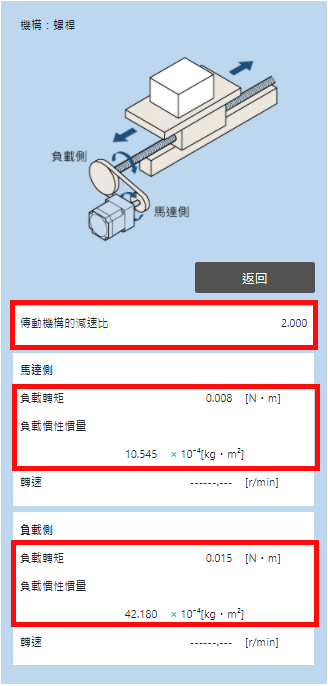

④ 計算結果

按下「計算」按鈕時，會顯示計算結果。
將會計算以下項目。

  • 請 傳動機構的減速比 ※選擇「有」傳動機構時
  • 負載轉矩
  • 負載慣性慣量
計算結果
手動計算

客戶可自行利用手動計算功能，計算負載轉矩、負載慣性慣量及每旋轉的移動量。
請輸入計算值。

輸入必要的項目後，按下「計算」按鈕。
按「下一步」就會進到選擇馬達畫面。

手動計算

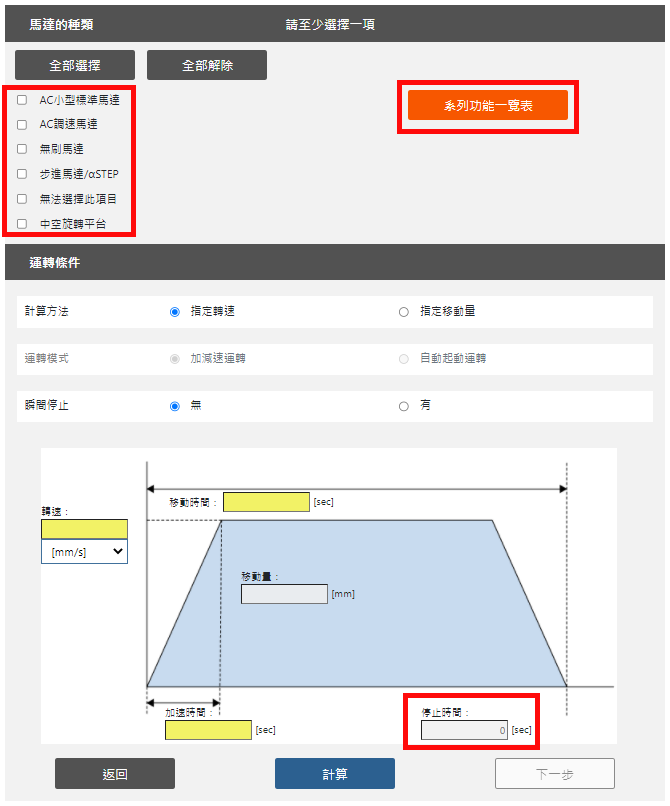

4. 輸入運轉條件

輸入馬達的種類及運轉條件。

  • 請至少選擇1項以上馬達的種類。也可選擇2項以上，但選擇數量越多，結果顯示的馬達數量也會變多。
  • 按下「系列功能一覽表」按鈕，可依照馬達種類比較功能。
    詳細內容請參閱5.選擇馬達。
  • 請輸入移動量或轉速等運轉條件。
    停止時間為影像顯示的運轉結束後到開始下一個運轉為止的時間。

輸入必要的項目後，按下「計算」按鈕。
按「下一步」就會進到選擇馬達畫面。

輸入運轉條件

5. 選擇馬達

選擇篩選馬達的條件並搜尋。
按下「選擇並比較功能」按鈕，可依照系列比較功能。詳情請參閱此處。詳情請參閱此處。

請選擇以下條件。

  • 電源電壓
    首先選擇此項。
  • 頻率
    若為AC小型標準馬達或AC調速馬達時選擇此項。
  • 安全率
    請輸入1.0以上999.9以下的值。一般輸入2。
  • 有無電磁剎車
    若為上下驅動或停止時承受外力則選擇「有」。
  • 系列
    請至少選擇一個以上的系列。
    點選時按住Ctrl鍵，則能選擇多個系列。
  • 減速機
    若已確定減速機時，請選擇此項。
    若尚未確定，請選擇「所有」。
  • 驅動器型
    若已確定驅動器型時，請選擇此項。
    若尚未確定，請選擇「所有」。
  • 其他1
    選擇有電磁剎車或DSC系列時，請選擇此項。

選擇條件後，按下「搜尋」按鈕。
按下按鈕後，選用結果一覽表會顯示產品名稱。點選一個產品並按下「下一步」，就會進到選用結果畫面。

  • 篩選功能
    • 選點選選用結果的各個項目，會切換以昇序或降序排列。
    • 在搜尋欄輸入文字，則只會顯示一致的項目。
      例如輸入「OK」，則選用結果只會顯示OK的產品。
選擇馬達選擇馬達

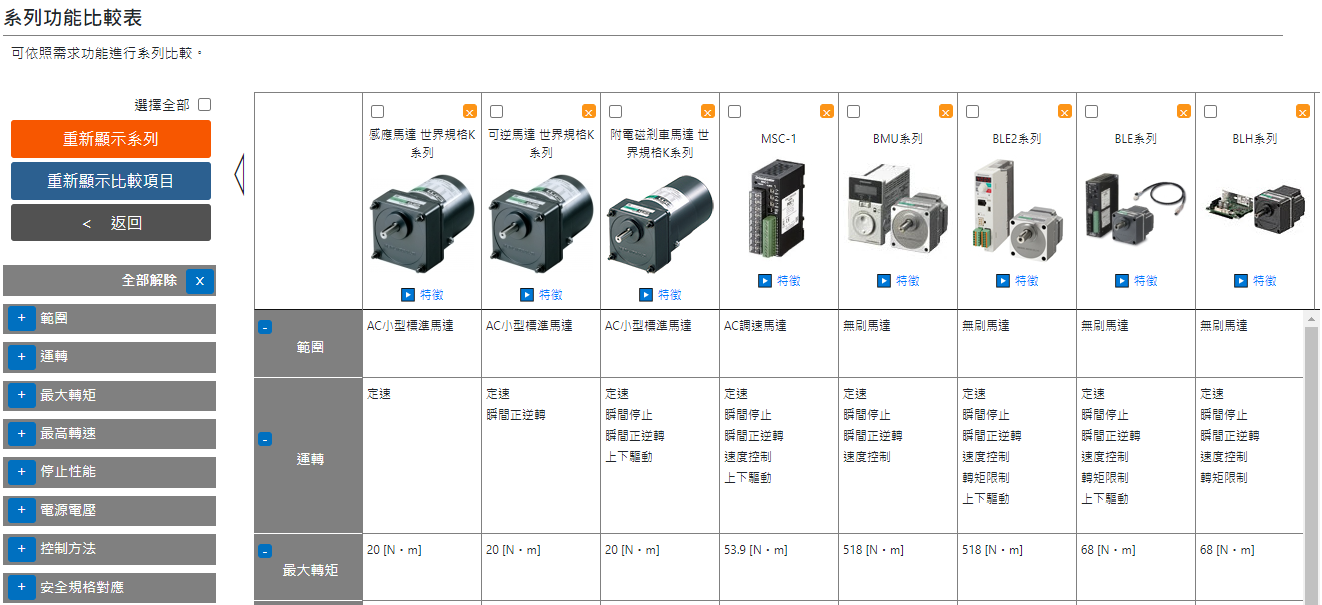

系列功能一覽表

可依照功能瀏覽馬達的種類與系列。

系列功能一覽表

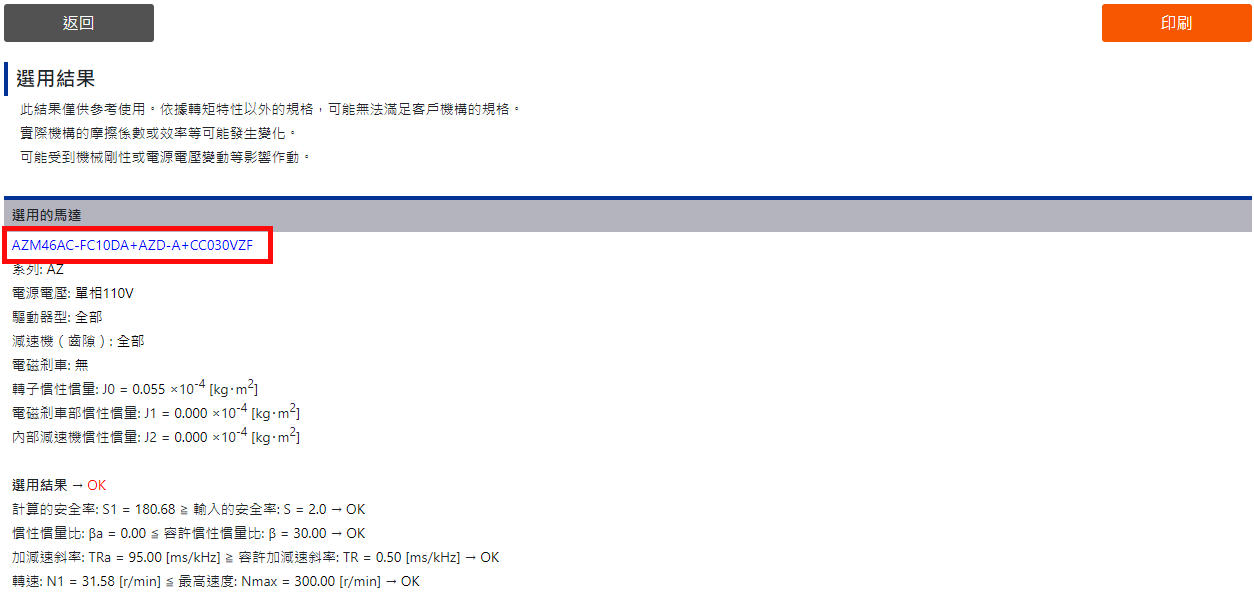

6. 選定結果

顯示選用的馬達品名及中途的公式。

  • 按下「印刷」可透過瀏覽器列印。
  • 點選品名（藍字部分）可確認產品規格。
選定結果
