AC送風機(sirocco fan)

MB系列 S型

AC送風機(多葉片風扇)MB 系列 S
  • 高靜壓、送風指向性強
  • 高溫送風
  • 易調節風量和安裝
  • AC輸入、轉輪徑ϕ100/ϕ120 mm

特徵 | AC送風機 MB系列 S型

應用例

追求良好的高靜壓與送風指向性,誕生多樣化用途

將工作物急速冷卻詳細資訊
工作物急速冷卻
透過通風管排出空氣詳細資訊
透過通風管排出空氣
吹除液體或粉末詳細資訊
吹除液體或粉末
吸附輕量、薄型工作物詳細資訊
吸附輕量、薄型工作物

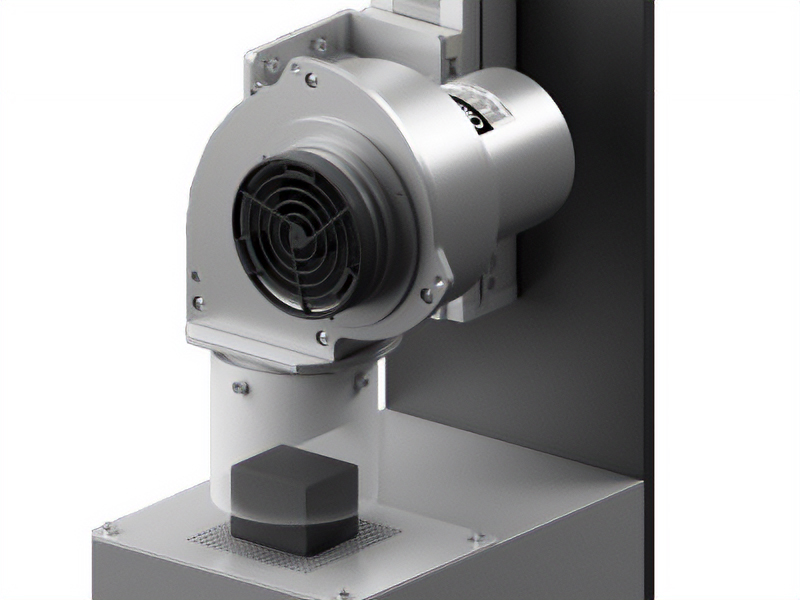

將工作物急速冷卻―熱加工後的強制冷卻

熱加工後強制冷卻
*吸風口裝有護網(另售)

和一般軸流風扇相比,MB系列S型的特徵是排風風速更快。
對工作物進行冷卻時,風速越快,冷卻時間越短。非常適合熱加工時的局部冷卻。

例)將300℃的鐵板(200 mm×200 mm×10 mm)降溫到100℃時

同等尺寸軸流風扇 MB系列S型轉輪徑 ϕ120 mm
冷卻時間 * 5分30秒 2分30秒
風速 6.7 m/s 19.2 m/s
  • *以使用環境溫度、吸氣溫度25℃計算。

如果可以縮短冷卻時間,則可以減少後續製程的等待時間。
在冷卻系統中使用送風機可提高整體製程效率和生產率。

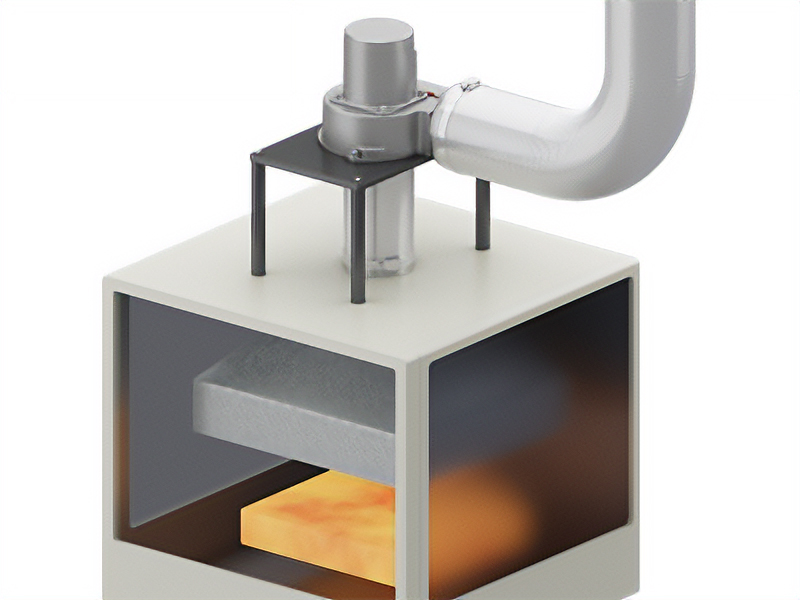

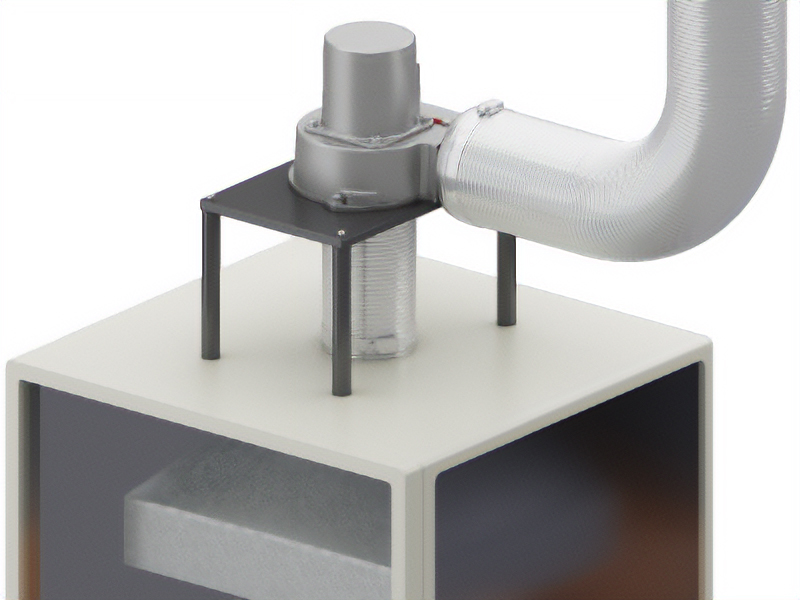

透過通風管排出空氣―在實驗設備內排氣(對應-10℃以上+90℃以下的吸氣溫度)

在實驗設備內排氣
*排風口處已安裝通風管接頭(另售)

MB系列S型在設計上可將通風管直接安裝於吸風口,最適合用於通風管換氣。

對應-10℃以上+90℃以下的吸氣溫度

對應 -10℃以上 +90℃以下的吸氣溫度,讓乾燥機或加熱設備的溫風得以送風、排氣。
另外,進行高溫送風前請先確認以下使用環境溫度條件。

吸氣溫度 使用環境溫度 *
-10℃以上 +50℃以下 -10℃~+50℃(無凍結)
超過+50℃但為+90℃以下 -10℃~+40℃(無凍結)
  • *無法在如冷凍室般溫度調至-10℃以下的環境中使用。

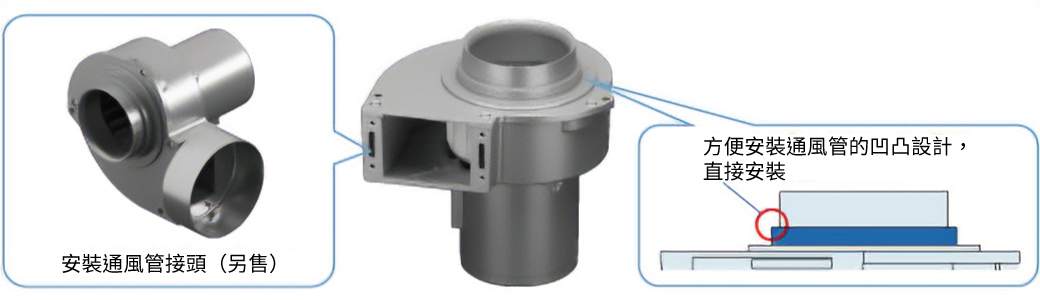

提升了通風管的安裝便利性

吸風口有凹凸設計,可直接安裝通風管。
如果安裝通風管接頭(另售) ,即可將通風管安裝至排風口。

提升了通風管的安裝便利性

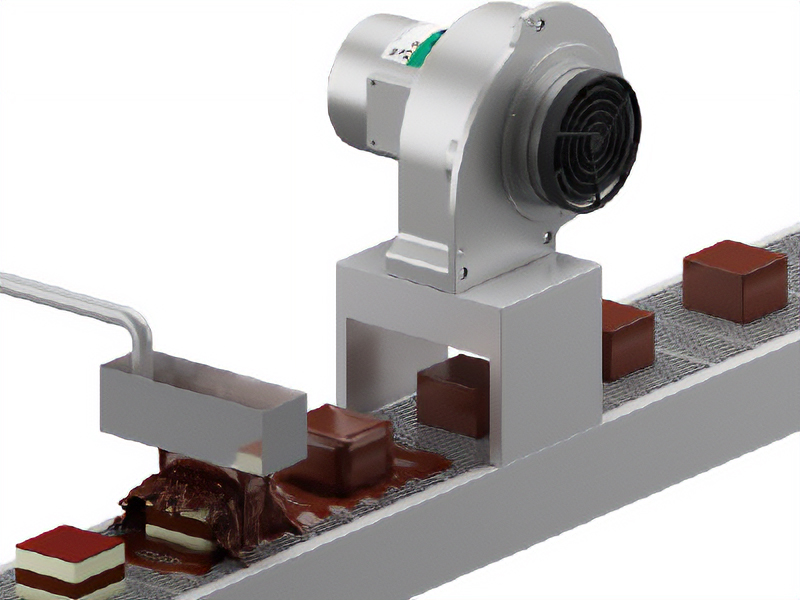

吹除液體或粉末―吹氣(液體食品的塗層)

吹氣(液體食品的塗層)
*吸風口裝有護網(另售)

MB系列S型可用強大靜壓吹送出指向性強風,最適合吹除用途。
透過風力吹氣,調節液體或粉末量時,無需直接接觸工作物。
均勻吹除的效果,同時保持工作物潔淨。

手動調整吹出量
風量調節板

透過安裝風量調節板(另售),可手動調整風量。
一邊觀察刻度,一邊配合工作物調節風量。關於風量調節方法,請參閱此處

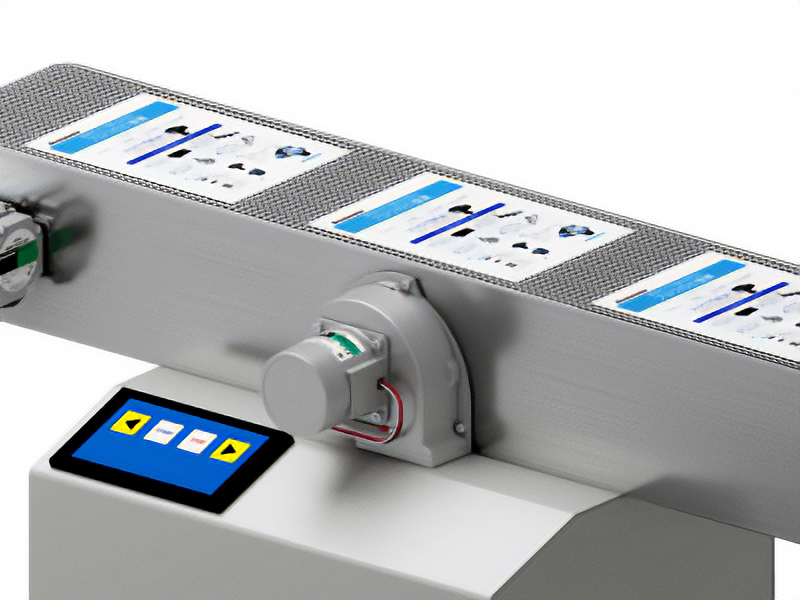

吸附輕量、薄型工作物―吸附印刷紙(整理)

吸附印刷紙(整理)

MB系列S型可用強大靜壓吸入空氣,最適合用於吸附工作物。
在搬運輕量、薄型工作物時,防止工作物散亂、位移,改善加工失誤和遺失等製程不良。

透過吸力讓工作物排列整齊,改善加工過程中的缺陷

可選擇安裝方式/手動調節風量

依用途使用安裝孔及安裝腳座進行安裝

吸風口端安裝詳細資訊
吸風口端安裝
排風口端安裝詳細資訊
排風口端安裝
排風口用安裝腳座詳細資訊
排風口用安裝腳座

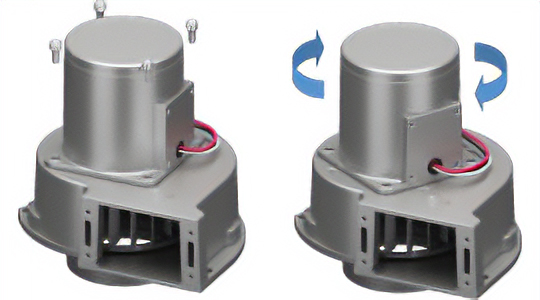

MB系列S型可以更改排風口的位置以及導線的出線方向。
卸下馬達組裝用螺絲,將馬達以每90°增量式旋轉來調整方向。

更改排風口的位置

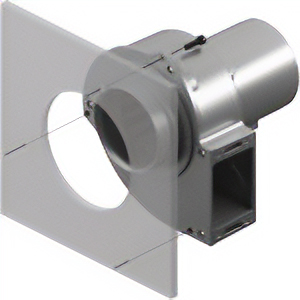

吸風口端安裝(貫穿孔)

可利用本體的貫穿孔,由送風機端直接進行安裝。

吸風口端安裝(貫穿孔)
實驗設備內的排氣
吸附印刷紙(整理)

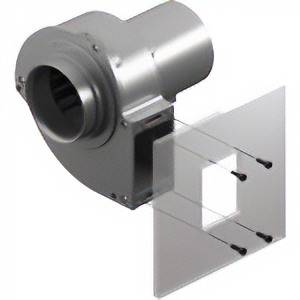

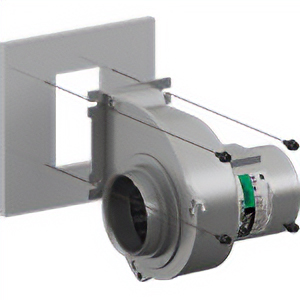

排風口端安裝(螺孔)

可利用本體的螺孔,由設備端直接進行安裝。

排風口端安裝(螺孔)
吹除油炸食品附著的麵糊

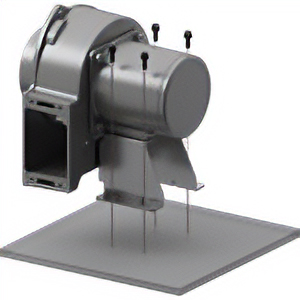

安裝台座

透過將安裝台座(另售) 組裝到送風機上,可垂直於地面安裝。

安裝台座(組裝示意圖)
安裝台座

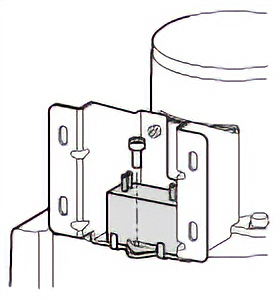

・電容器可收納於台座內
電容器的收納

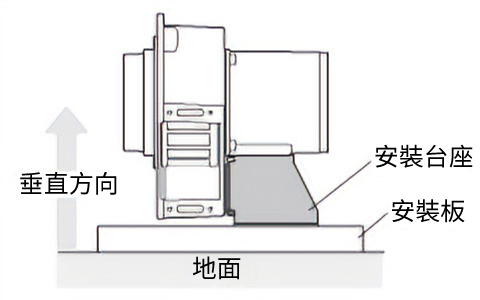

・安裝方向請與地面垂直
垂直方向安裝

排風口用安裝腳座(僅限轉輪徑 ϕ120 mm用)

透過將排風口用安裝腳座 (另售) 安裝到送風機,可以從送風機側進行安裝。

排風口用安裝腳座(組裝示意圖)
排風口用安裝腳座

風量可輕鬆現場手動現場調節

透過安裝風量調節板(另售),可進行手動風量調整。

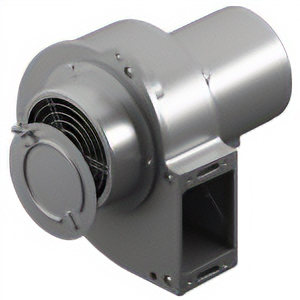

風量調節板(組裝示意圖)
風量調節板

調整吸風口的開口面積改變風量。可以手動進行調整。

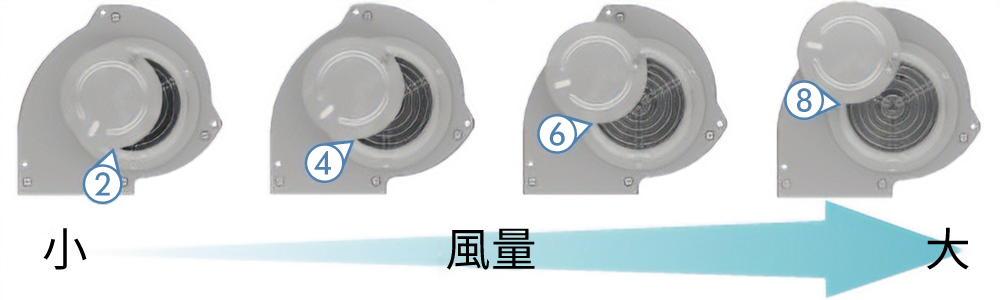

刻度與風量變化的關係圖

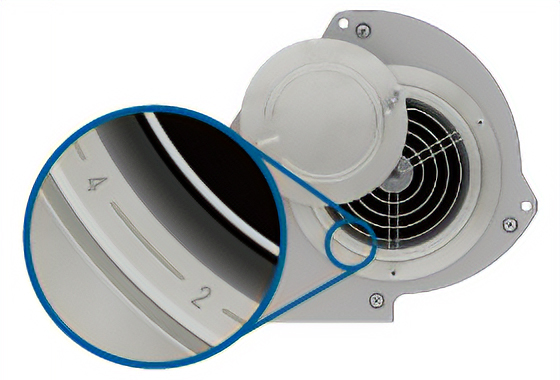

調節板本體附有調節刻度

風量調節板本體附有調節刻度。
刻度與風量變化的關係圖(參考值),刊載在風量調節板產品詳細頁面。
請在 「產品挑選」頁面中選擇您要查看規格的產品名稱。

送風機的構造及特徵

送風機是高靜壓、吹送指向性風力的風扇。

送風機(西洛克風扇)的構造

送風機內的轉輪(前曲葉片)呈圓柱狀配置。
馬達驅動轉輪旋轉時,會因為離心力產生幾乎垂直於轉軸方向的回旋流。旋轉流被稱為渦旋的外殼向一個方向整流,從而增加壓力。回旋流經由渦卷機殼朝同一方向整流,壓力也隨之上升。

送風機結構

與軸流風扇的比較

我們比較了用於設備內部冷卻和通風的軸流風扇和送風機的特點。

產品種類 軸流風扇 送風機(西洛克風扇)
外觀
AC軸流風扇 EMU系列
AC送風機 MB系列 S型
特徵 高送風量 高靜壓、送風指向性強
特性
風量
靜壓
低(相對於送風機)
風量
靜壓
用途
  • 整體設備冷卻
  • 高密度封裝設備冷卻(大型軸流風機)
  • 局部冷卻
  • 高密度封裝設備散熱
  • 利用通風管送風、排氣
  • 利用空氣吸附

由於各有不同特性和優點,如何針對用途分別使用將是重點。
關於軸流風扇的特徵,請參閱此處

送風機產生風力示意圖

以下影片能夠讓您透過視覺,體會送風機產生風力的特徵。(送風機相關部分從0:27開始)

產品種類

MB系列 S型

尺寸 電源電壓 最大風量 [m3/min] 最大靜壓[Pa]
轉輪徑 ϕ100 mm
三相 200V、三相 220/230V
單相 100V、單相 110/115V
單相 200V、單相 220/230V
2.5
320
轉輪徑 ϕ120 mm
5.2
450

送風機(西洛克風扇)的系列一覽

對於轉輪徑為 ϕ100 mm 和 ϕ120 mm 以外的產品系列,請選取下列系列。此外,另備有DC電源輸入型及可變速型產品。

系列 電源電壓 轉輪徑
φ50 mm φ60 mm φ80 mm φ100 mm φ120 mm φ160 mm
MB系列 S型 AC - - - -
MB 系列 AC
MB系列 可變速型 AC - - - - -
MBD 系列 DC - - -
