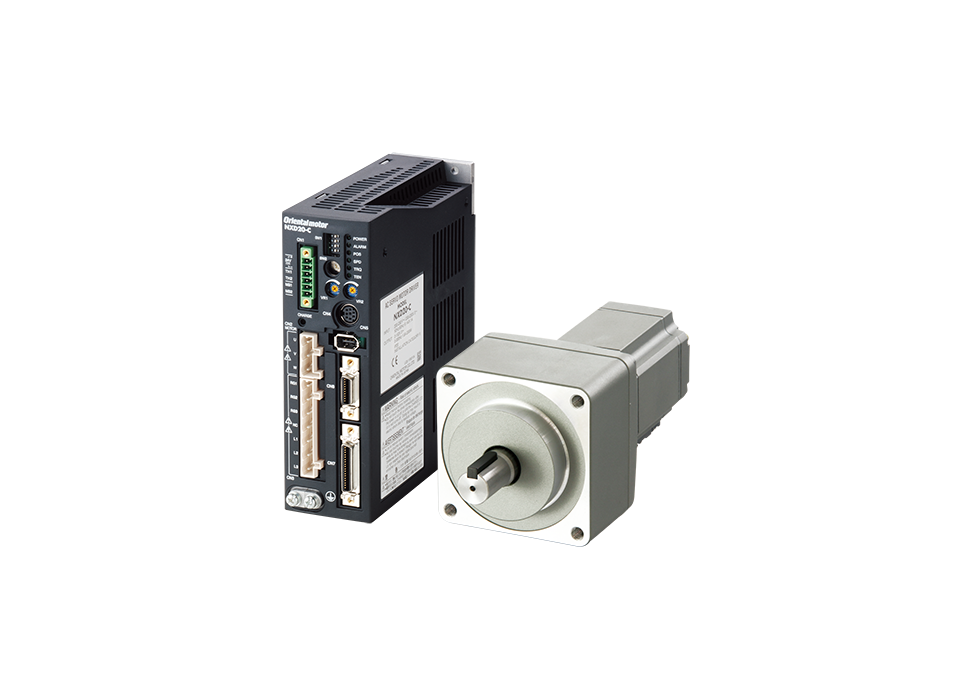

伺服馬達
NX系列

- 操作簡易
- 可進行位置、速度、轉矩、張力控制
- 50~750W
- 也備有減速機型產品種類
特徵 | 伺服馬達 NX系列
NX系列伺服馬達操作簡單,不必進行增益調整,即可穩定進行大慣性的驅動、皮帶機構的驅動運轉。
操作簡單
和步進馬達組合一樣,不必進行增益調整,即可穩定進行大慣性的驅動、皮帶機構的驅動運轉。此外,若能利用手動方式進行增益調整,將可在更嚴苛的負載條件下進行運轉。
實現大慣性驅動
自動增益調整時,最高可運轉至轉子慣性的50 倍。此外,手動增益調整時,最高可運轉至轉子慣性的100 倍。
實現皮帶機構的順暢運轉
可透過與步進馬達組合相同的感覺運轉皮帶機構。運轉停止前不會產生振動等現象。

操作簡單

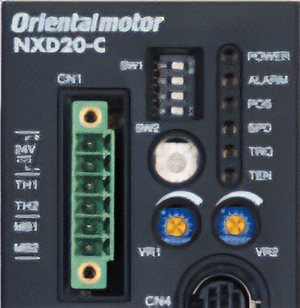

可透過前方面板上的開關和旋鈕,進行各種基本設定及調整。使用時,可省去麻煩的UP/DOWN按鍵操作和電腦等的操作。

可輕鬆進行設定與監視
使用另售的資料設定器(OPX-2A)或資料設定軟體(MEXE02),即可配合客戶的系統,進行參數變更、功能追加、各種監視。
- 運轉狀態波形監視*

- *進行運轉狀態波形監視時,需要有另售的資料設定軟體(MEXE02)。
支援軟體請從此處下載。
共有4個控制模式
可利用4個控制模式進行運轉。此外,使用另售的資料設定器(OPX-2A)或資料設定軟體(MEXE02),即可擴充各控制模式的功能。
詳情請參閱此處
減速機型馬達產品陣容
備有馬達安裝尺寸60~104 mm,共4種尺寸的減速機型馬達與驅動器的組合產品。
詳情請參閱此處
產品陣容
機種 | 額定輸出 [W] |
安裝尺寸 [mm] |
減速比 | 額定轉矩 [N·m] |
瞬間最大轉矩 [N·m] |
齒隙 [arcmin] |
電磁剎車 | |
---|---|---|---|---|---|---|---|---|
有 | 無 | |||||||
標準型 | 50 | 42 | - | 0.159 | 0.478 | - | ○ | ○ |
100 | 0.318 | 0.955 | ○ | ○ | ||||
200 | 60 | 0.637 | 1.91 | ○ | ○ | |||
400 | 1.27 | 3.82 | ○ | ○ | ||||
750 | 85 | 2.39 | 7.16 | ○ | ○ | |||
PS減速機型 | 50 | 60 | 1:5,1:10,1:25 | 0.716~3.22 | 2.15~9.66 | 15以下 | ○ | ○ |
100 | 1.43~6.44 | 4.29~19.3 | ○ | ○ | ||||
200 | 90 | 2.87~12.9 | 8.6~38.7 | ○ | ○ | |||
400 | 5.72~25.7 | 17.1~77.2 | ○ | ○ |
