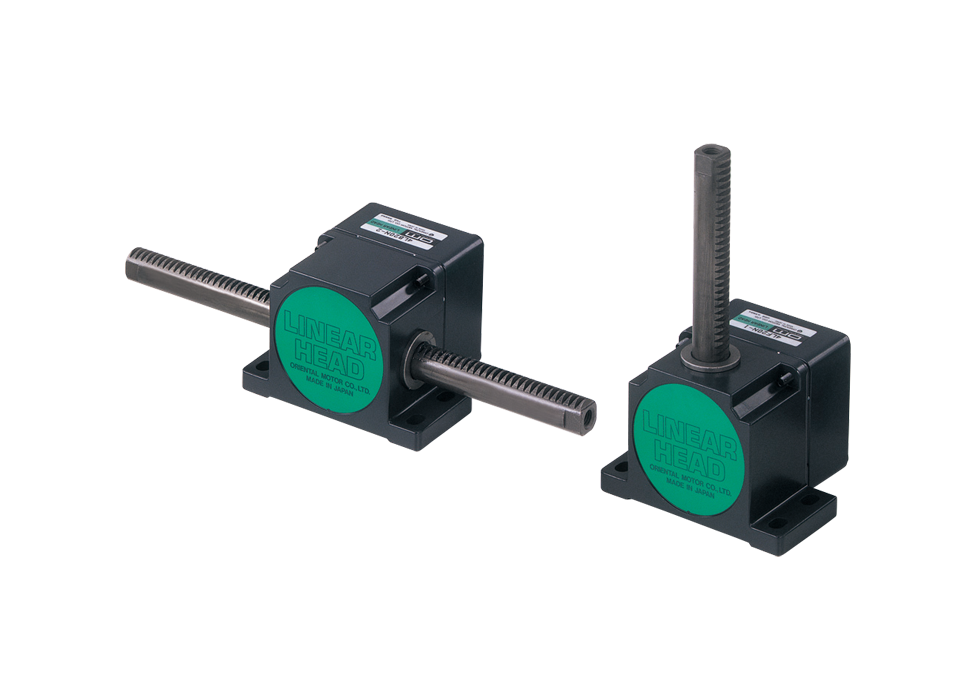

直線減速機

LH直線減速機

(調速馬達)

直線減速機 LH直線減速機(調速馬達)
  • 與馬達組合使用,可進行推、拉、上、下等直線動作
  • 最大可搬重量 140 kg
  • 行程 100~700 mm
  • 搭配馬達::調速馬達

特徵 | 直線減速機 LH直線減速機(調速馬達)

直線減速機的特性

讓馬達搭配齒條・齒輪機構一體化的話,能實現推、拉、升、醬等直線運動

LH直線減速機
最大可搬重量 ~140 kg
行程 100~700 mm
運轉速度
  • 10 mm/s
  • 20 mm/s
  • 45 mm/s
  • *詳情請參閱產品種類一覽表。
組合馬達 AC調速馬達
(MSD系列)
直線頭形狀
齒條移動方向*

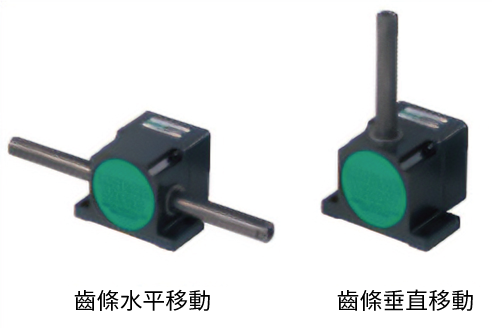

有兩種機型供您選擇

有兩種機型供您選擇

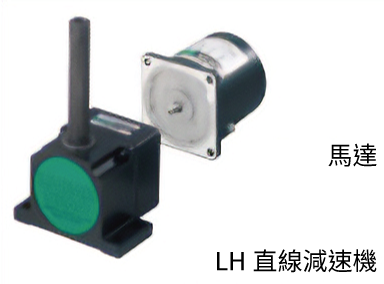

馬達組裝方馬

馬達組裝

馬達組裝

提升設計效率

  • 縮短設計到啟動的時間

    採用本公司齒條・齒輪機構,可减少使用的零部件數量,减少設計和组装耗費的工時。

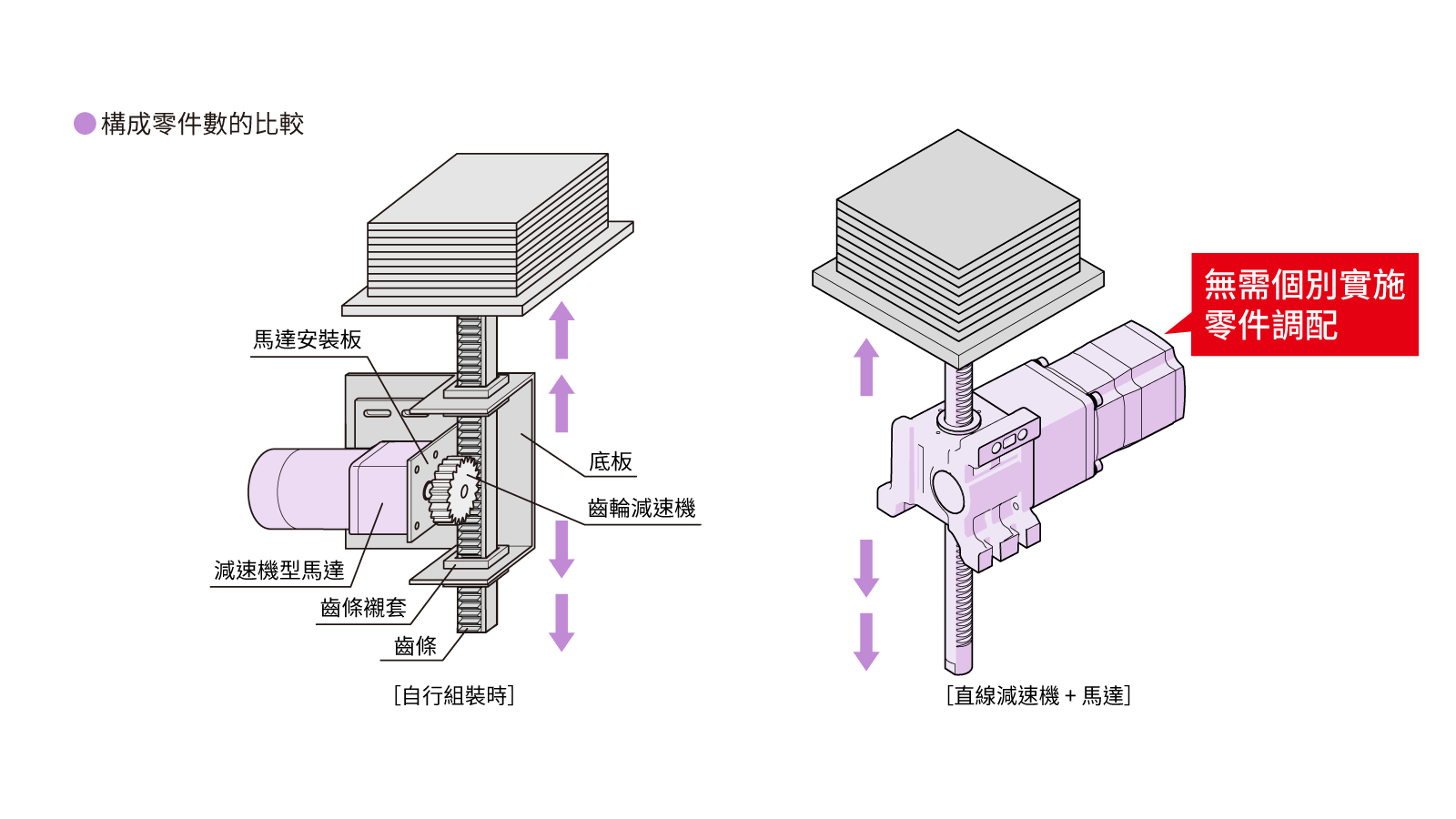

    構成零件數的比較
  • 固定齒條來有效活用空間

    固定齒條兩端讓馬達自行移動。
    對於想預留馬達空間的設備特別有幫助。

    固定齒條來有效活用空間

用途例

齒條・齒輪系統產品可運用於各種用途,可將其當成零件選用,使用上非常方便。

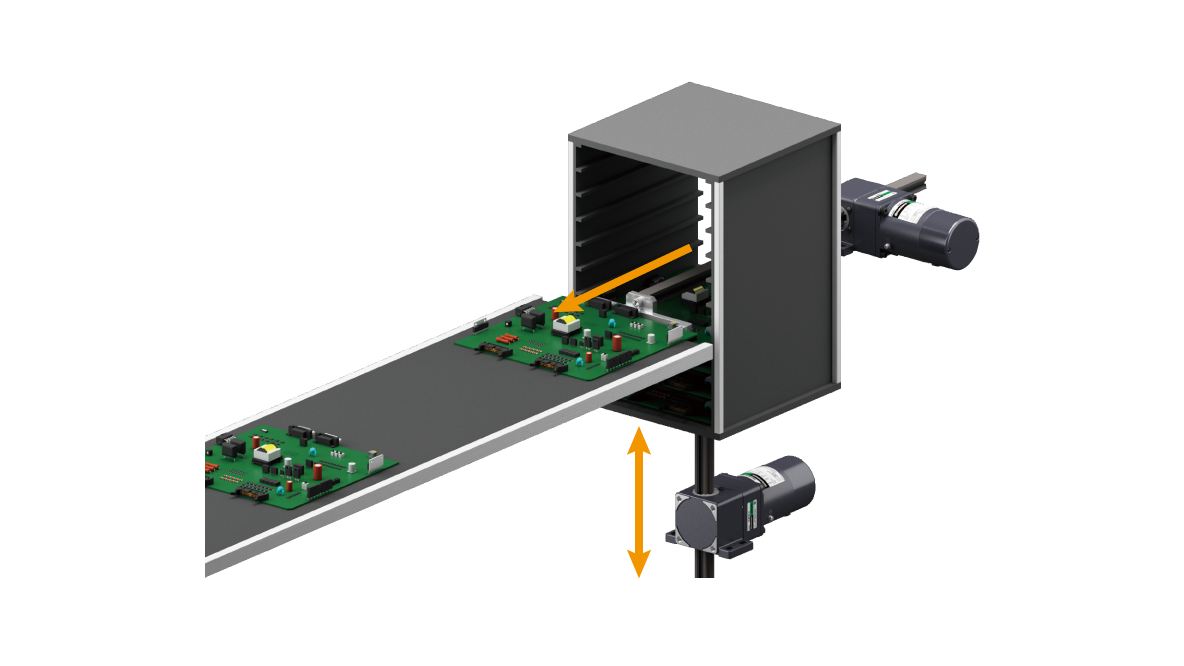

齒條・齒輪用途例
  • * 在垂直方向使用齒條時,朝下驅動時無法進行速度控制。請在全速下使用。

種類

直線減速機、馬達,請個別訂購。

LH直線減速機(AC調速馬達)
直線減速機品名
(馬達組合輸出功率:W)

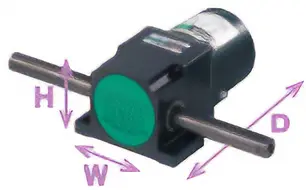

寬×高×深
mm
最大可搬重量 [kg]*
(變速範圍mm/s *
行程
[mm]
LH直線減速機 2L
(6)
88×66.3×164.5 8.7
(3.2~57)
15
(1.6~28)
20
(0.7~12)
100, 200, 300, 400, 500
4L
(25)
120×82×191 27
(2.8~50)
52
(1.3~24)
70
(0.7~12)
100, 200, 300, 400, 500, 600, 700
5L-U
(60)
140×95×270.5 57
(3.1~56)
127
(1.3~22)
140
(0.6~11)
100, 200, 300, 400, 500, 600, 700
  • *電源頻率60 Hz時
