2相步進馬達用雙極驅動器
5相步進馬達用驅動器
CVD系列
- DC電源輸入
- 小型驅動器
- 高轉矩・低振動・低噪音
特徵 | 2相步進馬達用 雙極驅動器/5相步進馬達用 驅動器 CVD系列
提升性能
低振動化
透過全數位控制的微步級驅動，大幅改善振動等級，在全速度領域實現低振動化。
-

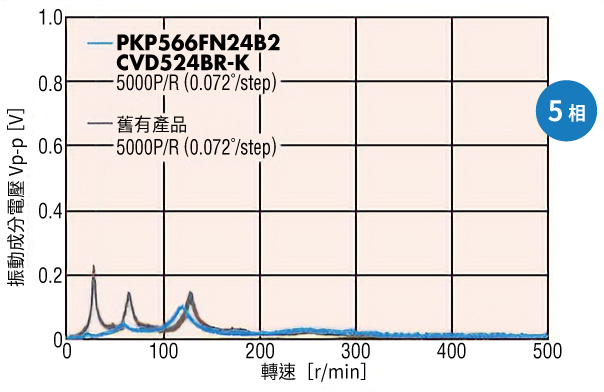

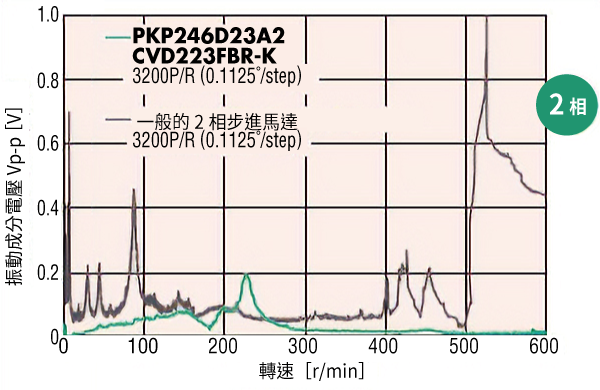

全速度領域內的振動特性皆大幅改善
-
更進一步降低振動

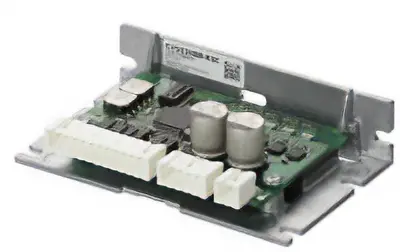

業界最小等級的高性能驅動器
有助於節省空間的小型、輕量驅動器。2相與5相驅動器的尺寸、安裝、I/O連接器都相同。
| 尺寸 | 重量 |
|---|---|
| W85 mm × D52.5 mm × H24.5 mm | 20～70 g |
可配合設置方式選購的驅動器
配合設置方式，備有出力軸形狀、連接器方向不同的驅動器。
-

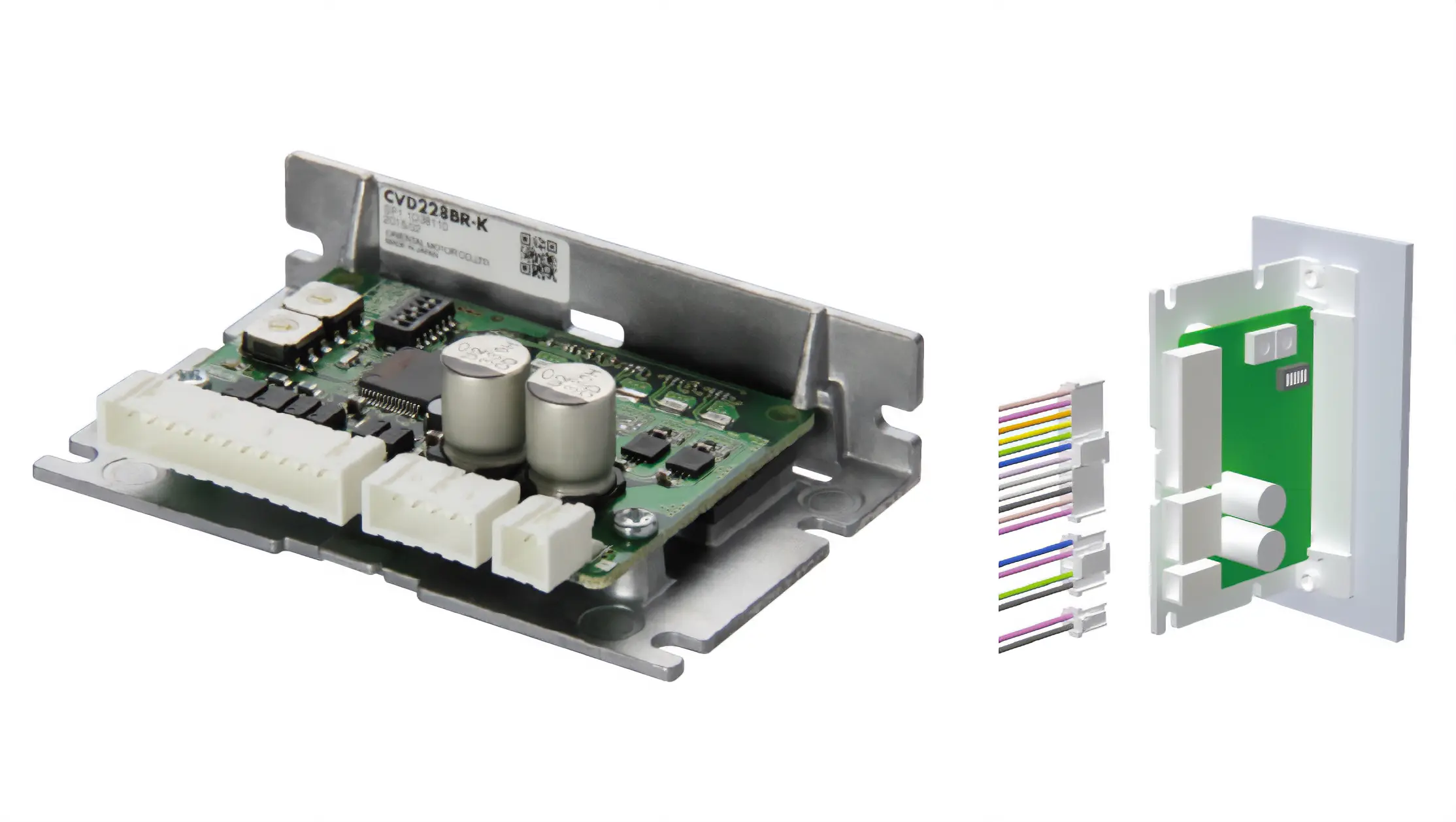

附安裝板水平式連接器
連接器為橫向。
-

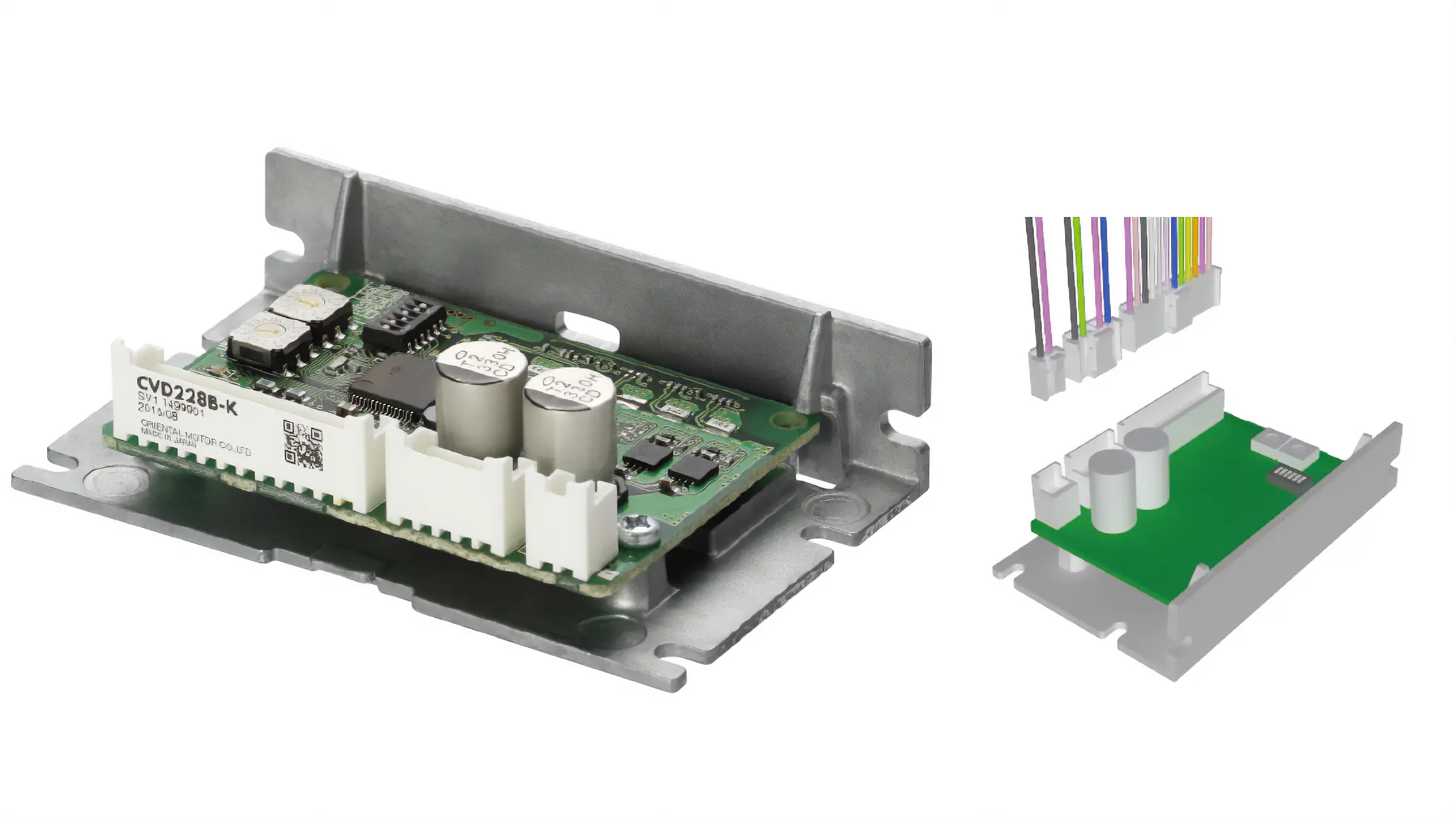

附安裝板
連接器為朝上。
-

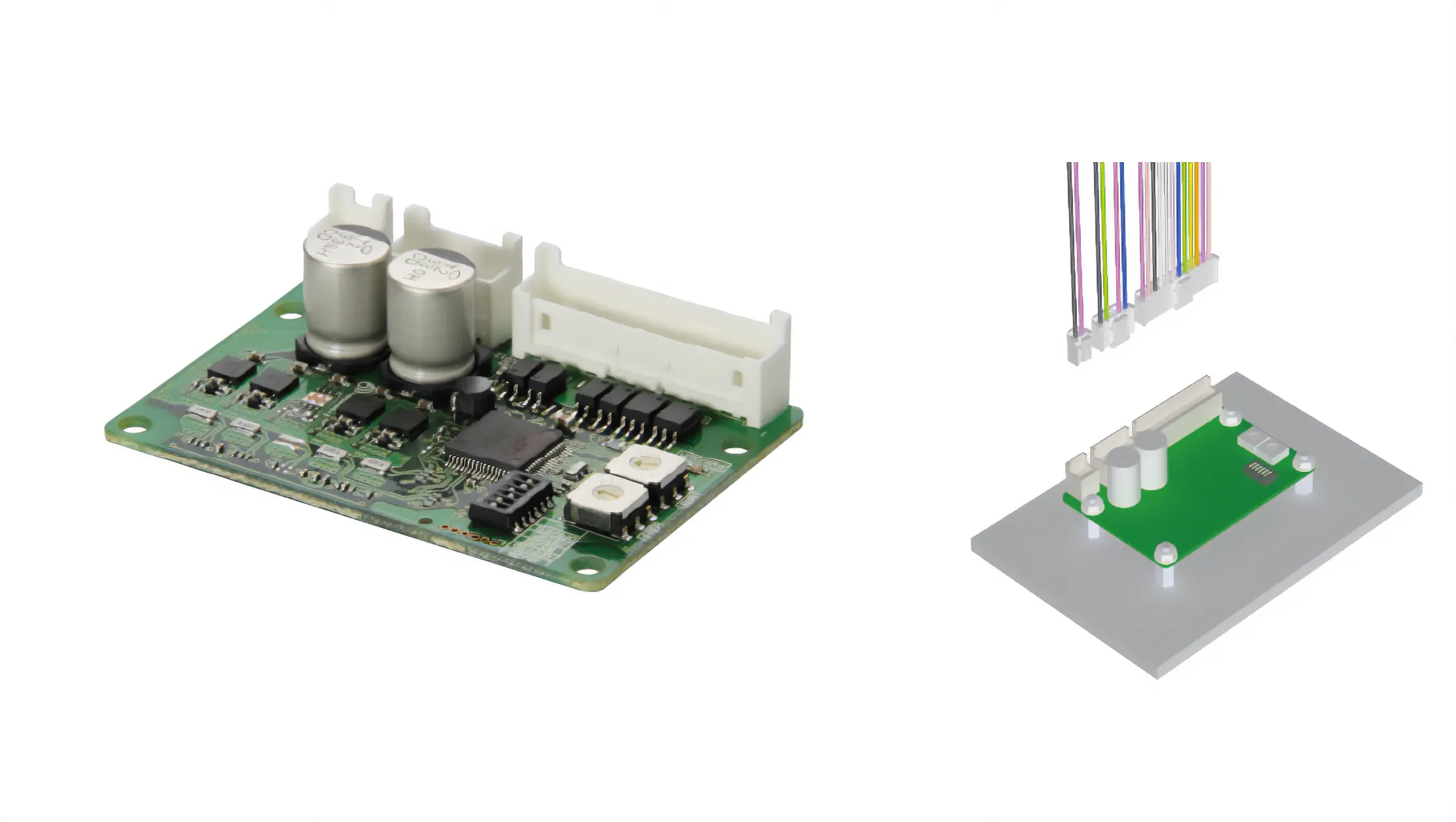

無安裝板
連接器為朝上。
共有2種驅動器類型可供選擇
客戶可以根據所使用的上位控制器選擇「脈波列輸入型」或「RS-485通訊型」。
脈波列輸入型
利用脈波信號即可控制。
RS-485通訊型
可透過 Modbus (RTU) 控制。向驅動器設定「位置」、「速度」等運轉資料。
驅動器產品陣容/適用馬達
2相步進馬達用雙極驅動器 CVD系列 脈波列輸入型
| 驅動器品名 | 馬達驅動電流 | 適用馬達 | ||
|---|---|---|---|---|
| 附安裝板 水平式 |
附安裝板 | 無安裝板 | ||
| CVD205BR-K | CVD205B-K | CVD205-K | 0.5A/相 | PKP213D |
| CVD206BR-K | CVD206B-K | CVD206-K | 0.6A/相 | PKP203D、PKP214D |
| CVD215BR-K | CVD215B-K | CVD215-K | 1.5A/相 | PKP22□■D、PKP23□D15、PKP24□■D15、PKP262FD |
| CVD223BR-K | CVD223B-K | CVD223-K | 2.3A/相 | PKP23□D23、PKP24□D23 |
| CVD223FBR-K | CVD223FB-K | CVD223F-K | 2.3A/相 | PKP24□■D |
| CVD228BR-K | CVD228B-K | CVD228-K | 2.8A/相 | PKP26□D14、PKP26□■D28 |
| CVD242BR-K | CVD242B-K | - | 4.2A/相 | PKP26□D42 |
| CVD245BR-K | CVD245B-K | - | 4.5A/相 | PKP29□D |
- *適用馬達的□為表示馬達外殼長度的數字。
若為高解析度型，適用馬達的■將標有M（高解析度類型）。
列出適用的馬達，以便可以區分與驅動器組合的可用組合。
亦可與減速機型、附編碼器型組合。
2相步進馬達用雙極驅動器 CVD系列 RS-485通訊型
| 驅動器品名 | 馬達驅動電流 | 輸入電流 A |
適用馬達 | |
|---|---|---|---|---|
| 附安裝板 水平式 |
附安裝板 | |||
| CVD2BR-KR | CVD2B-KR | 0.5A/相 | 0.5 | PKP213D05■ |
| 0.6A/相 | 0.5 | PKP203D06■、PKP214D06■ | ||
| 0.85A/相 | 0.8 | PKP24□D08■2 | ||
| 1.4A/相 | 1.3 | PKP26□D14■2 | ||
| 1.5A/相 | 1.9 |
PKP22□D15■、PKP22□MD15■、PKP22□D15■2、PKP23□D15■、 PKP24□D15■、PKP24□MD15■、PKP262FD15A |
||
| 1.4 | PKP24□D15■2、PKP24□MD15■2 | |||
| 2.3A/相 | 2.0 | PKP23□D23■、PKP24□D23■2、PKP24□D23■ | ||
| 2.8A/相 | 3.0 | PKP26□D28■2、PKP26□MD28■2、PKP26□D28■、PKP26□MD28■ | ||
- *適用馬達的□為表示馬達外殼長度的數字。
適用馬達的■為表示出力軸形狀的A（單出力軸）或B（雙出力軸）。
列出適用的馬達，以便可以區分與驅動器組合的可用組合。
亦可與減速機型、附編碼器型組合。
5相步進馬達用驅動器 CVD系列 脈波列輸入型
| 驅動器品名 | 馬達驅動電流 | 適用馬達 | ||
|---|---|---|---|---|
| 附安裝板 水平式 |
附安裝板 | 無安裝板 | ||
| CVD503BR-K | CVD503B-K | CVD503-K | 0.35A/相 | PK513、PK52□、PKP52□N03、PKP52□MN03 |
| CVD507BR-K | CVD507B-K | CVD507-K | 0.75A/相 | PK52□H、PK54□、PKP52□N07、PKP52□MN07 |
| CVD512BR-K | CVD512B-K | CVD512-K | 1.2A/相 | PKP52□N12 |
| CVD514BR-K | CVD514B-K | CVD514-K | 1.4A/相 | PK56□ |
| CVD518BR-K | CVD518B-K | CVD518-K | 1.8A/相 | PKP54□ |
| CVD524BR-K | CVD524B-K | CVD524-K | 2.4A/相 | PKP56□FN24、PKP56□FMN |
| CVD528BR-K | CVD528B-K | - | 2.8A/相 | PKP56□N28、PK56□H、PK59□H |
| CVD538BR-K | CVD538B-K | - | 3.8A/相 | PKP56□FN38 |
- *適用馬達的□為表示馬達外殼長度的數字。
列出適用的馬達，以便可以區分與驅動器組合的可用組合。
亦可與減速機型、附編碼器型組合。
5相步進馬達用驅動器 CVD系列 RS-485通訊型
| 驅動器品名 | 馬達驅動電流 | 輸入電流 A |
適用馬達 | |
|---|---|---|---|---|
| 附安裝板 水平式 |
附安裝板 | |||
| CVD5BR-KR | CVD5B-KR | 0.35A/相 | 0.6 | PK513、PK52□P、PKP52□N03、PKP52□MN03 |
| 0.75A/相 | 1.4 | PK52□H、PK54□、PKP52□N07、PKP52□MN07 | ||
| 1.2A/相 | 1.7 | PKP52□N12 | ||
| 1.4A/相 | 1.8 | PK56□ | ||
| 1.8A/相 | 2.8 | PKP54□N18■2、PKP54□N18■、PKP54□MN | ||
| 2.4A/相 | 3.0 | PKP56□FN24■2、PKP56□FMN | ||
- *適用馬達的□為表示馬達外殼長度的數字。
適用馬達的■為表示出力軸形狀的A（單出力軸）或B（雙出力軸）。
列出適用的馬達，以便可以區分與驅動器組合的可用組合。
亦可與減速機型、附編碼器型組合。
