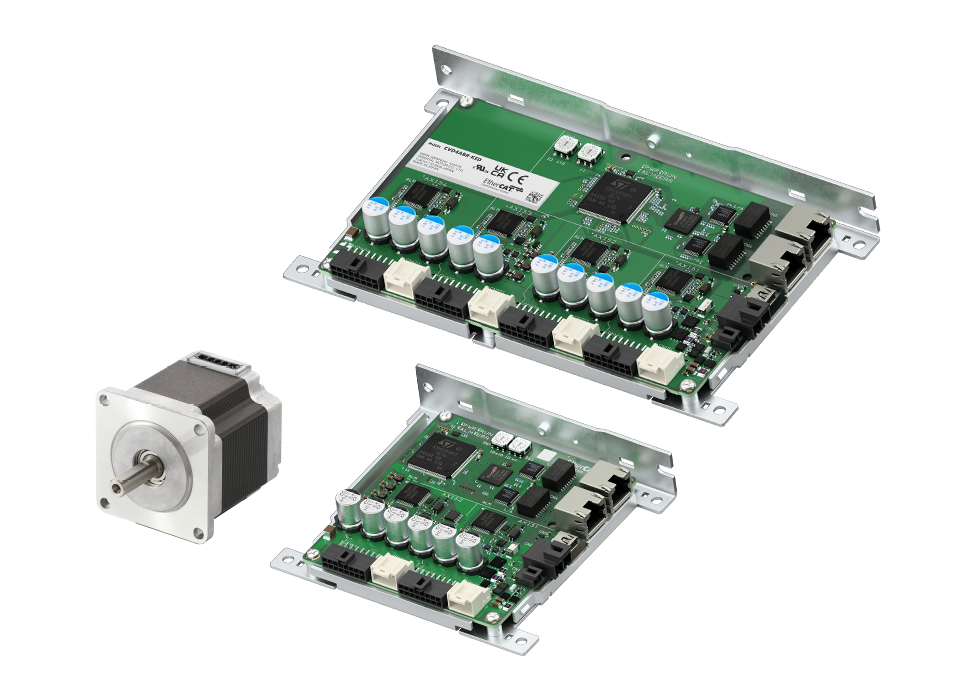

步進馬達PKP系列／CVD系列多軸型 EtherCAT對應
- DC電源輸入，EtherCAT對應，最多可控制 4 軸
- 結構緊湊、重量輕、佈線少、節省空間
- 適用於2相／5相馬達和電動模組產品
- 可透過EtherCAT通訊進行同步運轉
- 配備編碼器資訊擷取和自動電磁剎車控制等功能
2026.1.6
CVD系列多軸型EtherCAT對應產品新增了配備2軸驅動器和4軸驅動器（附安裝板，連接器形狀：直型）的產品。
特徵 | 2相／5相步進馬達驅動器CVD系列多軸型 EtherCAT對應
性能提升
介紹關於低振動・高轉矩・高效率化。
低振動
透過全數位控制的微步級驅動，大幅改善振動等級，在全速度範圍實現低振動化。

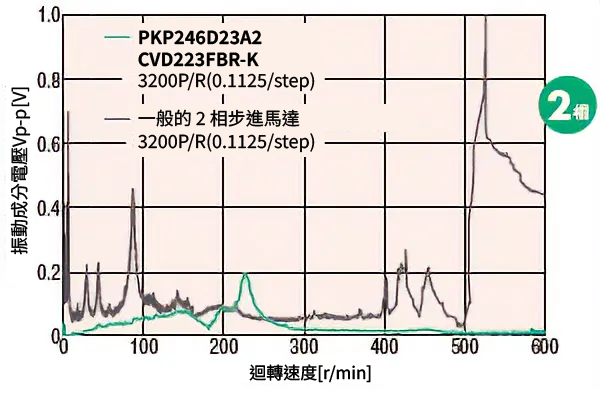

全速度範圍內的振動特性皆大幅改善

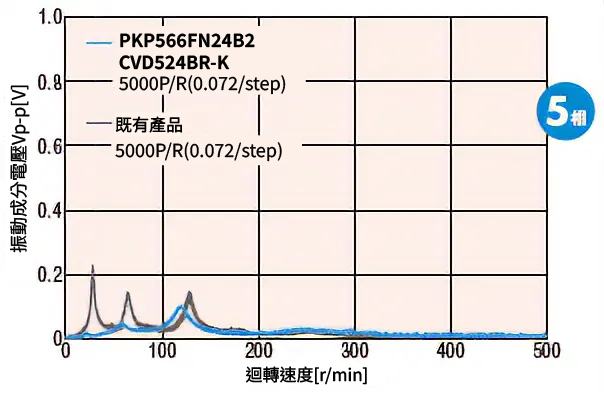

5相馬達能更進一步降低振動
更高轉矩
藉由驅動回路高效率化達成高電流的驅動器與重新檢視線圈設計的馬達組合，實現高轉矩化。
- PKP系列馬達：透過改進繞組設計，可以實現高轉矩。
- CVD系列驅動器：高效率驅動電路實現大電流驅動

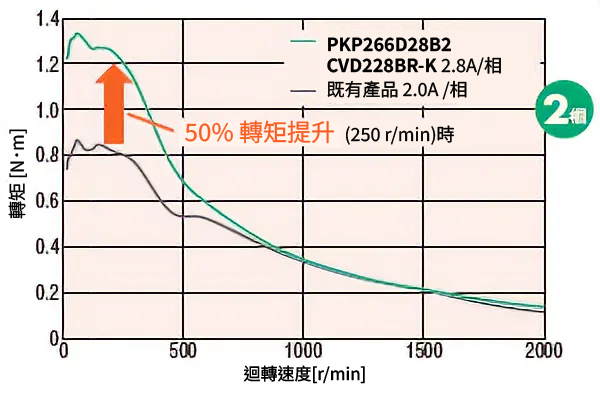

2相馬達低速度範圍高轉矩

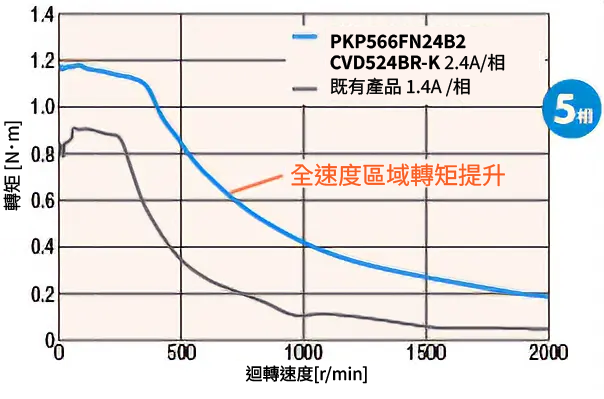

5相馬達在全速度範圍區域提高轉矩
多軸型 EtherCAT對應驅動器的特性
結構緊湊、重量輕的 2 軸和 4 軸控制驅動器，支援 EtherCAT 通訊。它可以與2相和5相步進馬達以及電動模組產品一起使用，從而減少設備的佈線並節省空間。
產品種類
| 品名 | 軸數 | 驅動器形狀 | 電源輸入 |
|---|---|---|---|
| NEWCVD2AB-KED | 2軸 | 附安裝板 | DC24V |
| NEWCVD2ABR-KED | 附安裝板水平式連接器 | ||
| NEWCVD2A-KED | 無安裝板 | ||
| NEWCVD2AR-KED | 無安裝板水平式連接器 | ||
| NEWCVD4AB-KED | 4軸 | 附安裝板 | |
| CVD4ABR-KED | 附安裝板水平式連接器 | ||
| CVD4A-KED | 無安裝板 | ||
| CVD4AR-KED | 無安裝板水平式連接器 |
可與驅動器搭配使用的步進馬達和電動模組產品組合
- 本節介紹可與CVD系列多軸型驅動器組合的產品資訊。
- 可連接輸入電流為0.5～3.0 A* （每個軸）的馬達。。
4軸驅動器：最高 每個驅動器12A
2軸驅動器 最高 每個驅動器6A - 可與真空馬達組合使用，但必須檢查適用條件和其他要求。詳情請洽東方馬達客戶諮詢中心
- *根據所組合的產品而變化。
步進馬達（DC電源輸入）
| 適用系列 | 組合產品*1 | 額定電流 ［A/相］ |
參考 |
|---|---|---|---|
| 2相步進馬達 PKP系列 雙極（4條導線） |
PKP203D06A2 | 0.6 | 品名看法 |
| PKP213D05■ | 0.5 | ||
| PKP214D06■ | 0.6 | ||
| PKP22□D15■、PKP22□D15■2、PKP22□MD15■ | 1.5 | ||
| PKP23□D15■ | 1.5 | ||
| PKP23□D23■ | 2.3 | ||
| PKP24□D08■2 | 0.8 | ||
| PKP24□D15■、PKP24□D15■2、PKP24□MD15■、PKP24□MD15■2 | 1.5 | ||
| PKP24□D23■、PKP24□D23■2 | 2.3 | ||
| PKP25□D28■A2 | 2.8 | ||
| PKP26□D14■2 | 1.4 | ||
| PKP262FD15A | 1.5 | ||
| PKP26□D28■、PKP26□D28■2、 PKP26□MD28■、 PKP26□MD28■2 | 2.8 | ||
| 5相步進馬達 PKP／PK系列 |
PKP52□MN03、PKP52□N03 | 0.3 | 品名看法 |
| PKP52□MN07、PKP52□N07 | 0.7 | ||
| PKP52□N12 | 1.2 | ||
| PKP54□MN、PKP54□N18■、PKP54□N18■2 | 1.8 | ||
| PKP56□FMN、PKP56□FN24■2 | 2.4 | ||
| PK513、PK52□P | 0.35 | ||
| PK52□H、PK54□ | 0.75 | ||
| PK56□*2 | 1.4 |
- *1 列出部分產品名稱。可與此處列出的產品品名組合使用。但有電壓輸出型編碼器的馬達除外。
品名中的□表示馬達外殼長度的數字。
品名中的■為表示出力軸形狀的A（單出力軸）、B（雙出力軸）或M（附電磁剎車）。 - *2 適用於額定電流為1.4A／相的馬達。
電動模組產品（DC電源輸入）
| 適用系列 | αSTEP組合產品* | 額定電流 ［A/相］ |
參考 |
|---|---|---|---|
| 中空旋轉平台 DH系列 |
DHM28PAK2、DHM42PAK | 0.75 | 品名看法 |
| 小型電動缸 DRLⅡ系列 |
DRLM20 | 0.35 | 品名看法 |
| DRLM28、DRLM42 | 0.75 | ||
| DRLM60 | 1.4 |
- *此處列出部分產品名稱。可與此處列出的產品品名組合使用。
