無刷馬達

BLE系列 RS-485通訊型

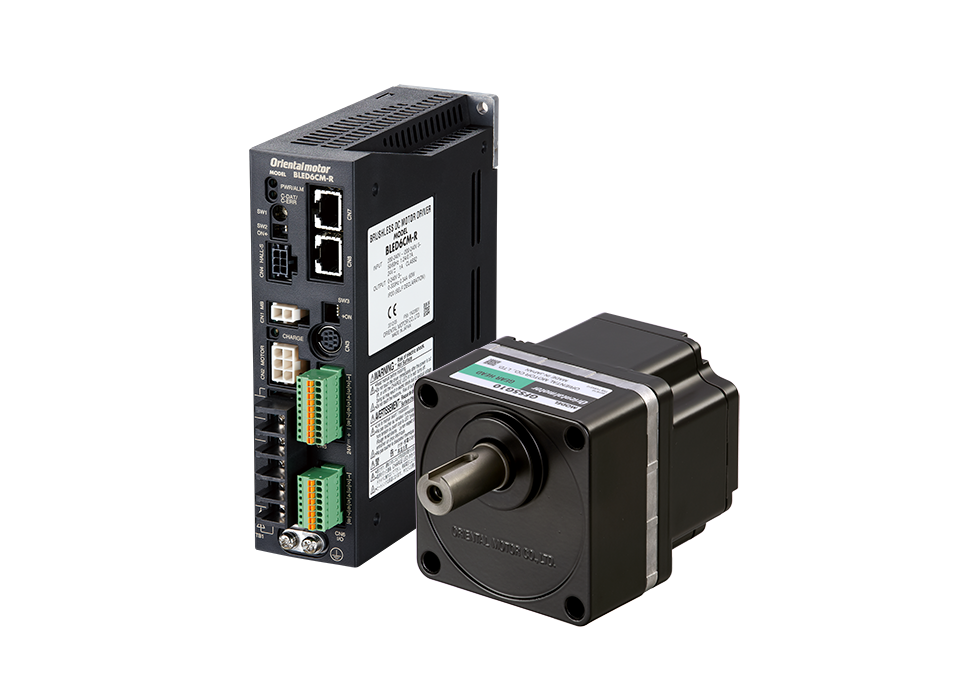

無刷馬達 BLE系列 RS-485通訊型
  • 可使用Modbus通訊進行資料設定和輸入運轉指令
  • 輸出 30~120W
  • 速度控制範圍 (80)100~4000r/min

特徵 | 無刷馬達 BLE系列(RS-485通訊型)

由低速至高速的廣大速度控制範圍

100 * ~4000 r/min(速度比1:40)、可以進行寬廣範圍的速度控制。

  • * 使用資料設定器 OPX-2A(另售)、支援軟體 MEXE02 或 RS-485通訊,可擴展到 80 至 4000 r/min(速度比 1:50)
由低速至高速的廣大速度控制範圍

薄型、高效率

薄型、高效率有助於實現設備小型化。
與安裝尺寸90 mm的三相感應馬達相比,BLE系列標準型的總長縮短了75 mm,輸出卻高出1.3倍。

薄型、高效率

優異的速度穩定性

速度變動率±0.5 %(對負載)*
即使用於負載狀況會產生變化的用途,從低速到高速的全速度範圍中,仍舊能以穩定的速度驅動。

  • * 使用資料設定器 OPX-2A(另售)、支援軟體 MEXE02 或 RS-485通訊,可將速度變動率優化至 ±0.2 %。

有效節省能源

無刷馬達的轉子部採用永久磁鐵,可減少轉子的二次損失、高效率。
如果將變頻器控制的三相馬達更換為BLE系列,則可降低約23 %的消耗電力。
此為具設備節能效果的調速馬達。

有效節省能源

可上下驅動+速度控制(附電磁剎車馬達*

BLE系列使用附電磁剎車馬達進行上下驅動(捲下運轉)時,仍可進行穩定的速度控制。當然,它不僅可以用於垂直驅動,還可以用於水平驅動時的負載保持之用途。

  • * 各輸出規格備有附電磁剎車型產品種類。
可上下驅動+速度控制(附電磁剎車馬達)

馬達輸出轉矩限制(使用 OPX-2A、MEXE02、RS-485通訊時)

可抑制馬達的輸出轉矩。資料設定器 OPX-2A(另售)、必須藉由支援軟體 MEXE02,或RS-485通訊進行設定。

最多16種多段速運轉(使用 OPX-2A、MEXE02、RS-485通訊時)

透過使用資料設定器 OPX-2A(另售)、支援軟體 MEXE02 或 RS-485通訊,最多可實現16種多段速運轉。也可以1 r/min單位進行調速、加速・減速時間之個別設定。

各式各樣的控制介面

可根據用戶的運行系統選擇控制方法。

支援多種系統配置
  • 1. I/O

    直接連接到開關盒或PLC以配置由I/O控制的作業系統。

  • 2. Modbus(RTU)/RS-485

    RS-485通訊可用於設定運行資料和參數,以及輸入運行指令。1 個串列通訊模組最多可連接 31 個驅動器。
    還具有多軸同時啟動功能。網路通訊協定對應Modbus(RTU),可連接到人機介面或個人電腦等。

  • 3. FA網路

    透過使用網路轉換器(另售),可進行 CC-Link、MECHATROLINK 或 EtherCAT 通訊。可用於設定運行資料和參數,以及輸入運行指令。

與第三方設備連接

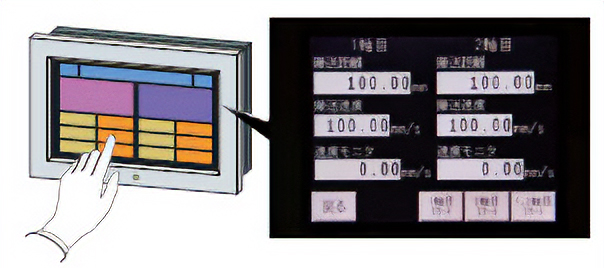

在此記載本公司網路轉換器連接其他公司「人機介面」、「PLC網路單元」之相關資訊。

除了可下載對象廠商的畫面範例與連接指南,也介紹可直接連接本公司產品與其他公司機器之通訊電纜線。這樣可以節省程式設計和啟動的時間,推薦給您。

與週邊設備的連接

種類

安裝尺寸
mm
額定輸出[W]
[W]
額定轉矩
[N·m]
額定轉速
[r/min]
系列
60 30 0.1 3,000 平行軸減速機
中空軸扁平式減速機
圓軸
80 60 0.2 3,000 平行軸減速機
中空軸扁平式減速機
圓軸
90 120 0.4 3,000 平行軸減速機
中空軸扁平式減速機
圓軸
