搭載絕對式編碼器(無需電池)

αSTEP AZ系列 mini驅動器

DC電源輸入

搭載無需電池絕對式編碼器 αSTEP AZ 系列mini驅動器 DC 電源輸入
  • DC電源輸入,小型・輕量
  • 支援電池電源
  • FA網路對應
お知らせ2024.8.30

Ethernet型對應CC-Link IE Field Basic。

特徵 | αSTEP AZ系列 mini驅動器

可收納於狹窄空間輕巧設計/減輕設備的負擔輕量設計

單軸驅動器 網路對應* mini驅動器 網路對應*
單軸驅動器 網路對應 🡇63% 體積縮小
mini驅動器 網路對應
W 45 mm × D 70 mm × H 100 mm W 69 mm × D 56 mm × H 30 mm
重量:180 g 重量:110 g
  • *網路通訊對應產品、外型與重量規格共通。
單軸驅動器 內藏定位功能型 mini驅動器 RS-485通訊型
單軸驅動器 (內藏定位功能型) 🡇75% 體積縮小
mini驅動器 RS-485通訊型
W 35 mm × D 70 mm × H 100 mm W 47 mm × D 53 mm × H 24 mm
重量:150 g 重量:56 g
單軸驅動器 RS-485通訊附脈波列輸入型 mini驅動器 RS-485通訊附脈波列輸入型
單軸驅動器 RS-485通訊附脈波列輸入型 🡇60% 體積縮小
mini驅動器 RS-485通訊附脈波列輸入型
W 35 mm × D 70 mm × H 100 mm W 69 mm × D 56 mm × H 25 mm
重量:150 g 重量:84 g

支援電池電源

電源電壓規格廣,可使用電池電源。可支援DC24V及DC48V。以下為可動作電壓的範圍。

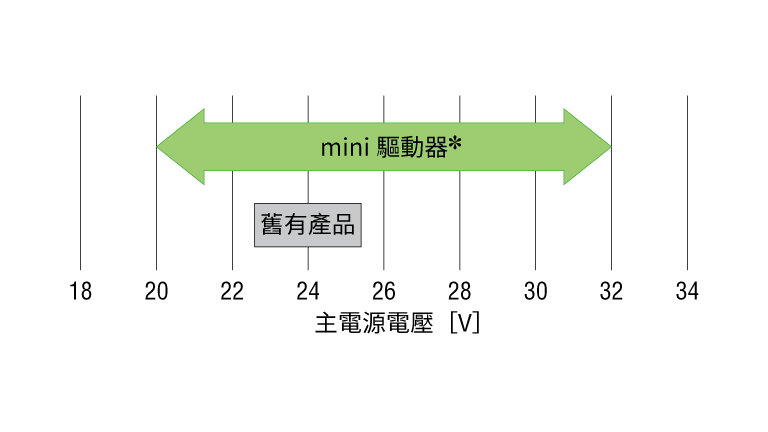

  • 以DC 24V使用時
    以DC 24V使用時
    • *附電磁剎車馬達時,為DC22.8~32V。

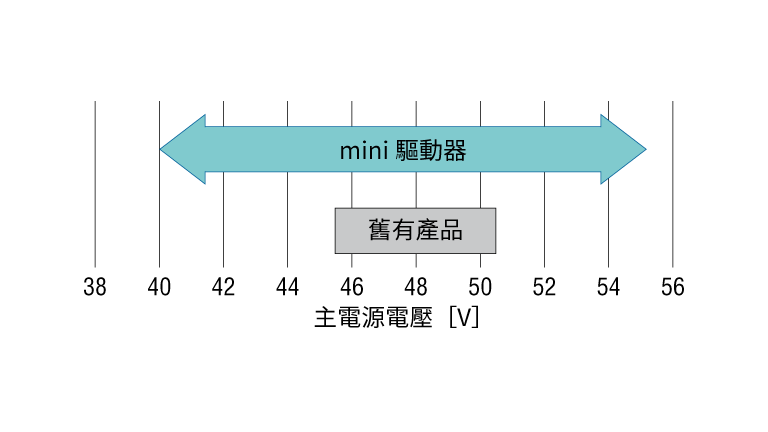

  • 以DC 48V使用時
    以DC 48V使用時

透過最佳的電流控制,減少消耗電力

搭載伺服模擬模式,可配合負載狀況,使對馬達的供給電流達到最佳化。

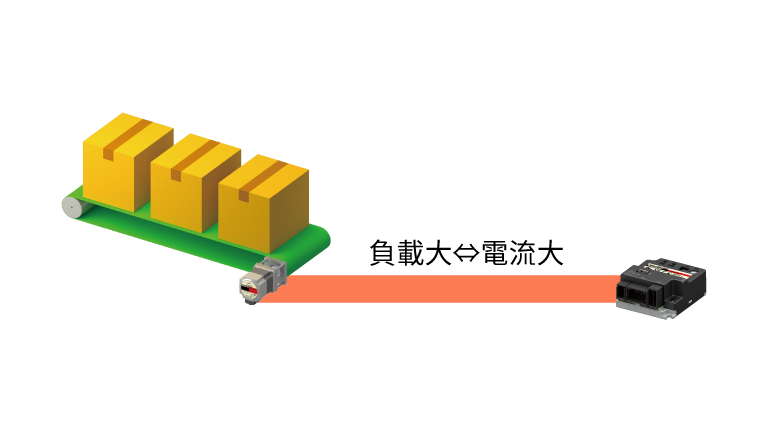

  • 負載大

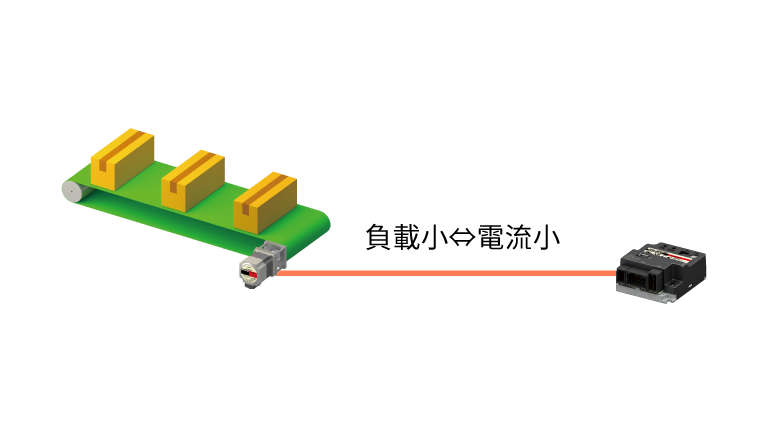

  • 負載小

電源電壓可視化

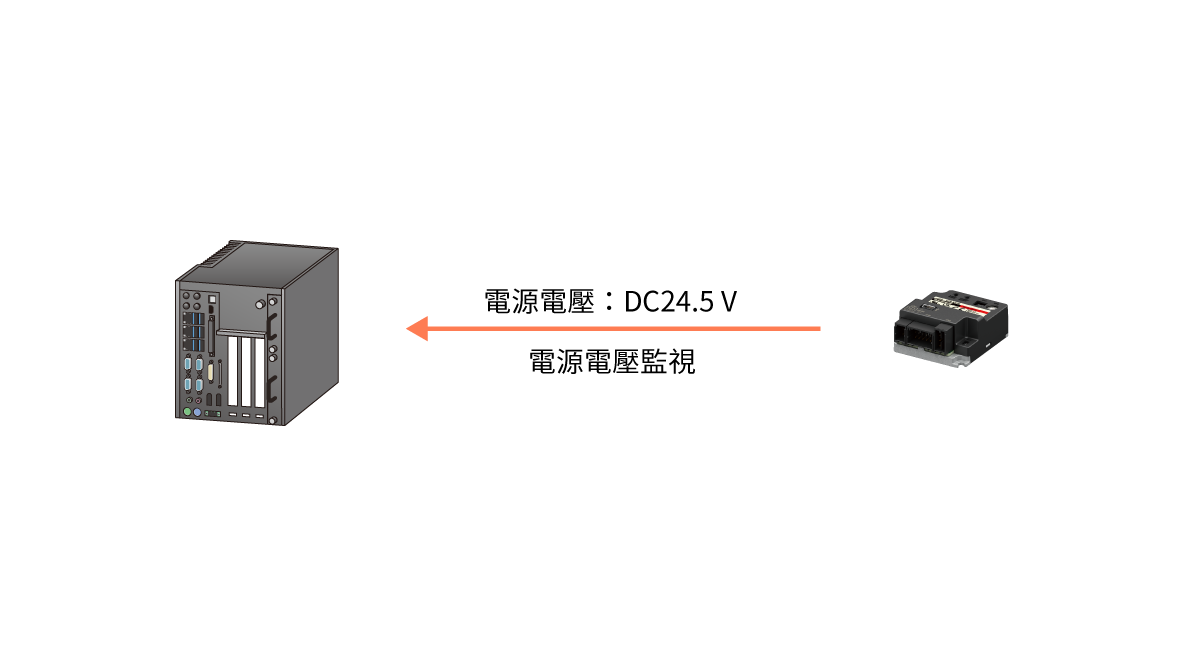

  • 可由上位控制機器監視驅動器的電源電壓。

    電源電壓可視化
  • 當驅動器的電源電壓低於事先設定好的閾值時,可透過該功能輸出信號。

    電源電壓可視化

用途例

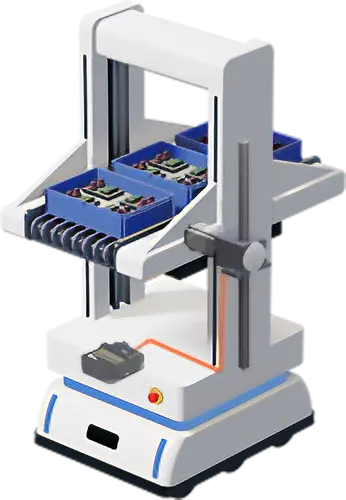

安裝於自走設備時

設備的課題 希望盡量延長電池驅動時間。
mini驅動器的解決對策
  • 控制設備的總重量
  • 在不需要大轉矩時縮小馬達運轉電流
安裝於自走設備時

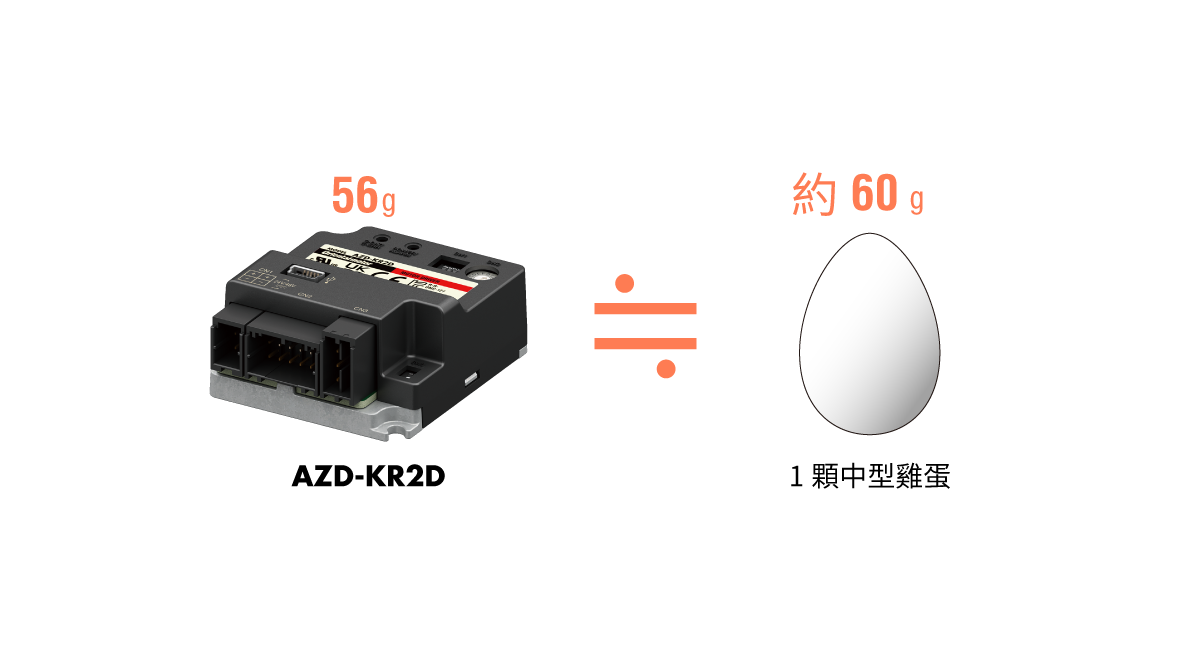

減少設備負擔的輕量設計

減少設備本身的重量,進而減少車輪驅動軸的消耗電力。

減少設備負擔的輕量設計
  • *AZD-KR2D以外的重量為84~110g。

安裝於固定式設備時

設備的課題 希望分散設置驅動器及控制系統,讓整體設備小型化。
mini驅動器的解決對策

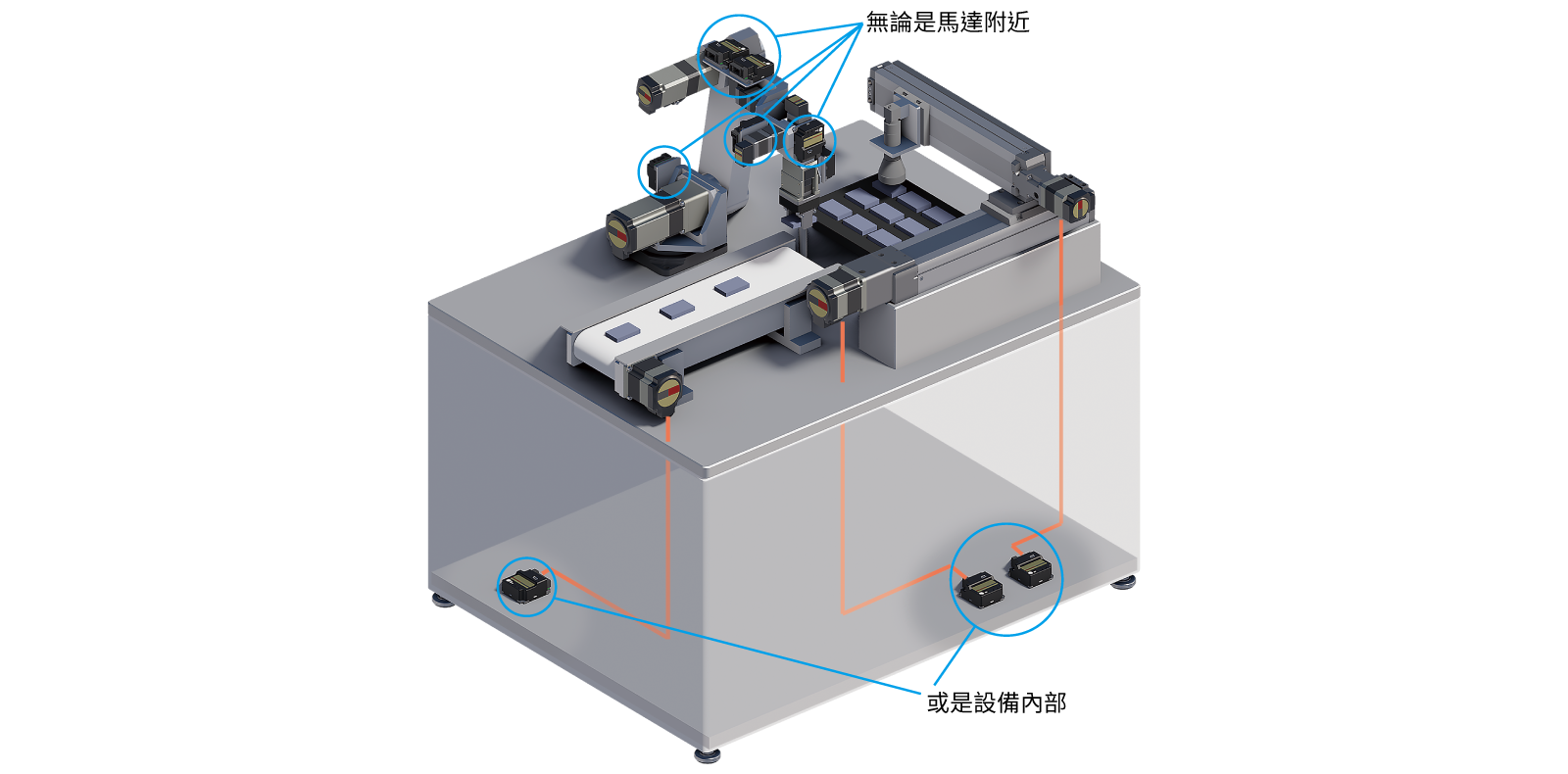

  • 將各個驅動器分散設置於機框的空位
  • 即使馬達和、驅動器之間的距離較遠,透過連接用電纜線最多可延長至10m。
安裝於固定式設備時

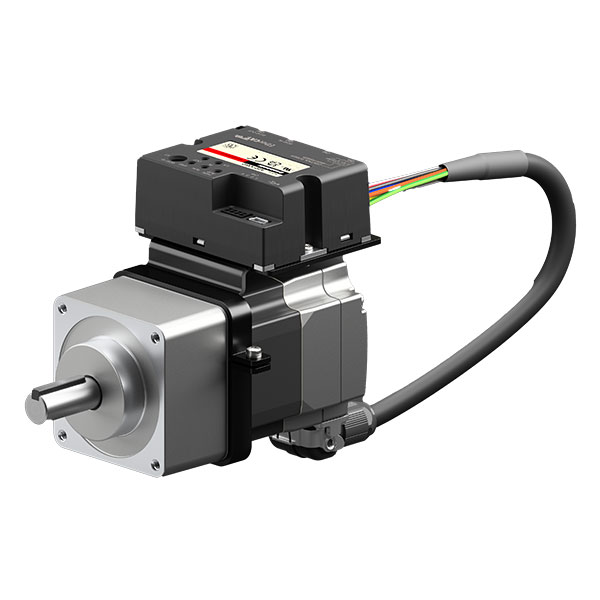

省空間、省配線的馬達與驅動器安裝腳座

  • 可將驅動器安裝於馬達側面
  • 馬達與驅動器緊密安裝,節省空間
  • 馬達與驅動器的連接僅需一條電纜,配線簡單

適用產品、產品詳細

連接僅需一條電纜

產品種類

介面 驅動器種類 電源輸入
AZD-KRED EtherCAT EtherCAT對應 DC24/48 V
AZD-KREP EtherNet/IP EtherNet/IPTM對應 DC24/48 V
AZD-KRPN PROFINET PROFINET對應 DC24/48 V
AZD-KREN Modbus(TCP、UDP)
CC-Link IE Field Basic
Ethernet型 DC24/48 V
AZD-KR2D Modbus(RTU) RS-485通訊型 DC24/48 V
AZD-KRX 脈波 RS-485通訊附脈波列輸入型 DC24/48 V
  • *EtherCAT對應驅動器通過官方EtherCAT一致性測試。
  • * RS-485通訊型和另售的網路轉換器(Gateway)一起使用時,可透過CC-Link、MECHATROLINK、EtherCAT進行控制。
縮小產品範圍

縮小產品範圍
