特徵 | AC調速馬達　DSC系列

以閉回路進行速度控制

速度變動率±1 %（參考值）

利用搭載在AC馬達上的轉速發電機進行轉速監視。
即使負載波動，實際速度也會受到控制以符合速度設定。

回路數位化

過去使用的類比電路大部分已經數位化，現在由CPU運行，大幅減少了回路零件數。實現了前所未有的小型化和低成本。另外，數位化使得速度指令值和速度偵測值之間的偏差保持接近零，速度調節率從-5%提高到±1% ^* 。

• *使轉矩值從0 N·m變更為容許轉矩時（1000 r/min時）

節省空間及設置時間

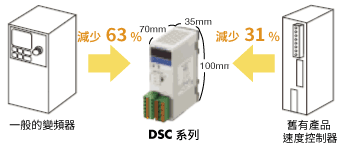

• 小型

  體積比一般變頻器小63%。

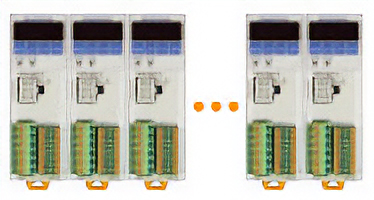

• 並排安裝節省空間

  本體寬度為35mm，即使使用多軸時也可以並排安裝，因此安裝緊湊。

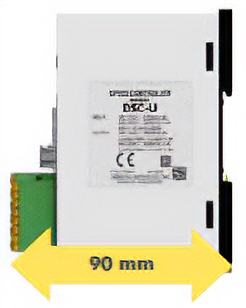

• 超薄機身電控箱

  深度90mm 可安裝在薄型電控箱內。

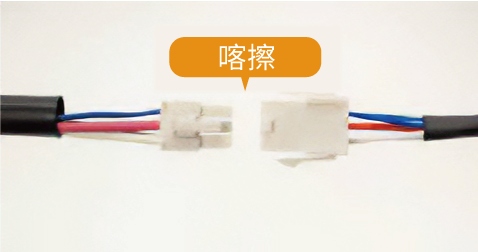

• 馬達、驅動器間利用連接器連接，ONE TOUCH即OK

  調速器與馬達的接線採用連接器，方便安裝與拆卸。

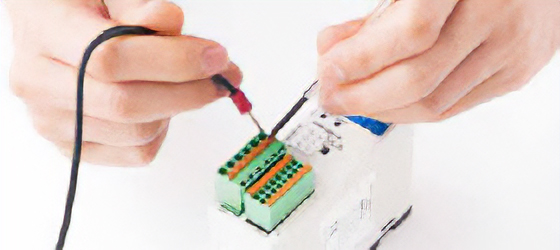

• I/O等的配線不使用螺絲，無需壓接、螺絲鎖緊

  無需焊接或壓接工具，也無需對螺絲進行擰緊扭力管理。減少接線時間和維護。

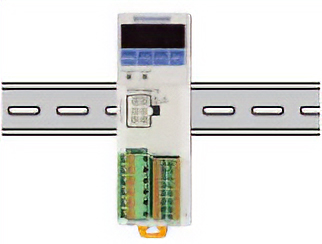

• 輕鬆安裝到 DIN 導軌

  速度控制器可直接安裝在 DIN 導軌上。



高穩定性

由於雜訊很少，令人放心，系統配置簡單

警報輸出提高可靠性

由於閉回路控制，馬達狀態即時回饋給控制器。當發生異常情況（例如因過載導致馬達鎖定）並且停止向馬達供電時，輸出 Alarm訊號。

觀看影片

使用附電磁剎車馬達可上下驅動

上下驅動的速度控制可以透過減速控制來實現。

減速控制的說明、減速控制時的驅動條件請參閱此處。

• 速度控制（4 種速度）

  可設定4組運轉數據，運轉時可透過I/O切換。

  觀看影片



• 緩慢起動／緩慢減速

  使起動或停止時的馬達動作順暢。
  可進行4速資料各不相同的加速．減速設定。

  觀看影片



• 正逆運轉

  依照旋轉方向指令進行運作。



• 瞬間停止

  瞬間停止運轉中的馬達。
  （可建立短週期運轉/停止條件）

  觀看影片



• 瞬間正逆運轉

  運轉時瞬時切換馬達旋轉方向。
  （可建立短週期變更條件）

  反覆運轉週期



• 可從外部調速

  除了用操作鍵設定外，還可以用外部速度電位器（另售）或外部直流電壓進行設定。

  觀看影片



• 並列運轉（最多 20 台）

  單一外部速度電位器最多可運作。 20 台並列。
  透過改變控制器的參數可以對各馬達的轉速進行微調。



• 速度控制範圍

  可以透過速度範圍預先限制速度設定。



採用轉矩、強度皆優異的減速機

採用容許轉矩、強度皆優異的馬達、減速機。

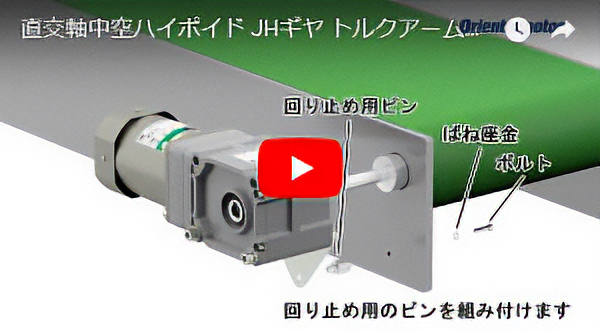

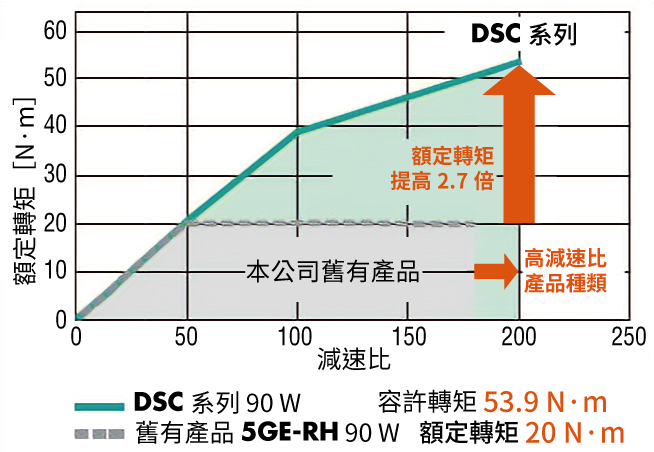

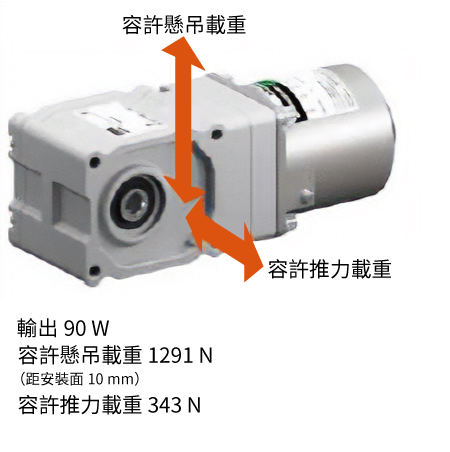

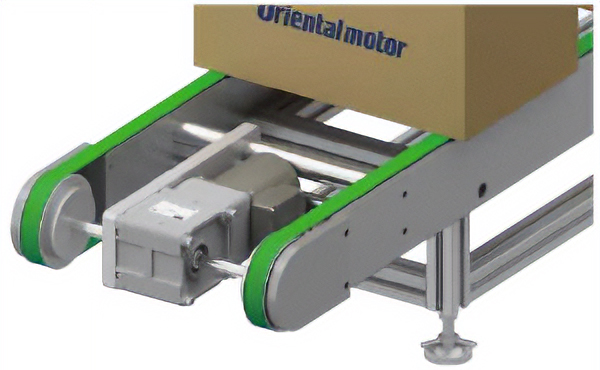

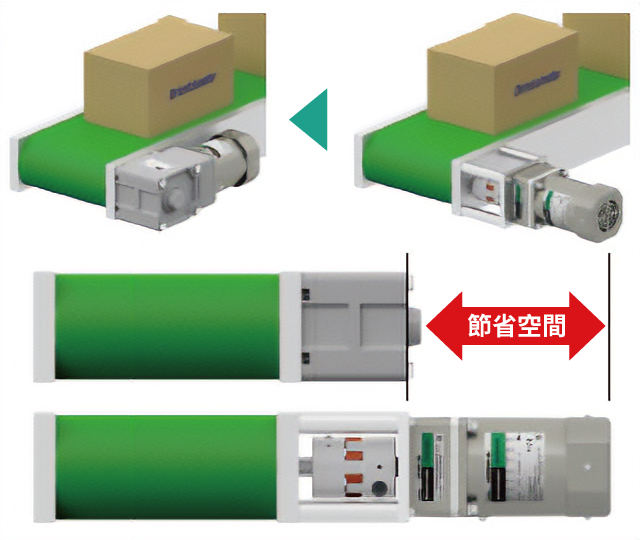

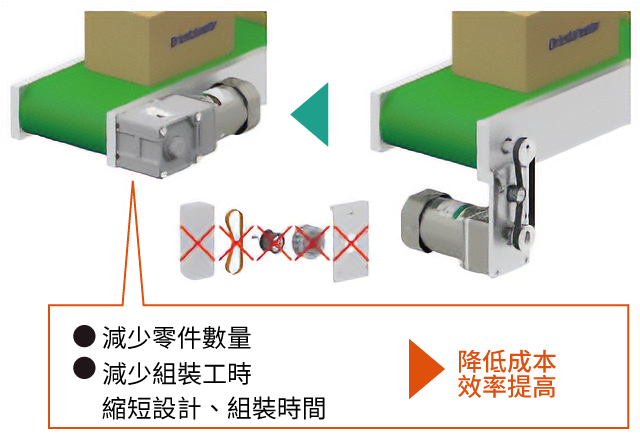

直交軸軸型 JH 減速機

採用高強度的戢齒輪。與舊有產品相較，轉矩大幅提升，降低噪音。
減速機出力軸的懸吊載重、推力載重也大幅提升，有助於提高設備小型化、穩定性。

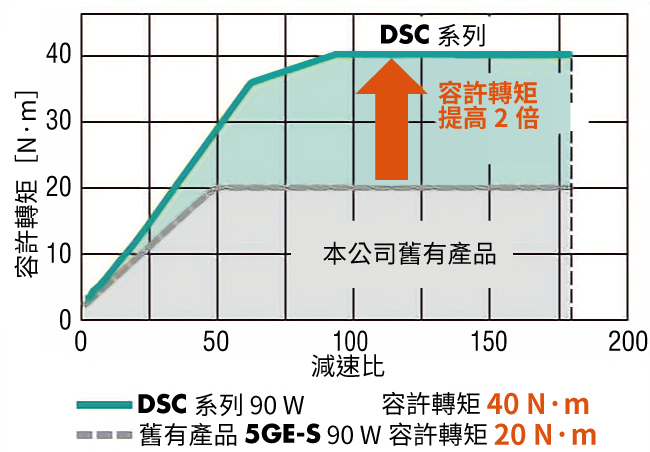

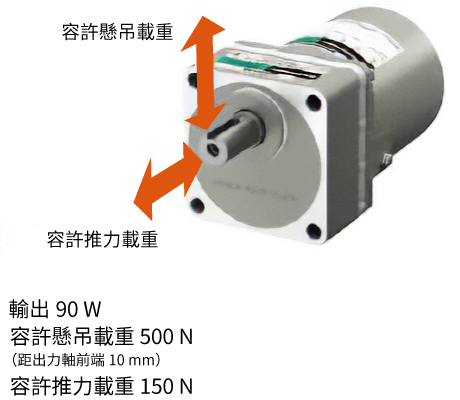

平行軸減速機GV減速機

採用加大尺寸的出力軸軸承及滲碳處理的齒輪，與舊有產品的減速機相比，容許轉矩、容許懸吊載重、推力載重皆有提升。

預裝馬達與減速機（直角軸軸型 JH/JL 減速機、平行軸減速機 GV 減速機）

• 減速機與馬達出貨時已組成一體

  減少客戶組裝作業，可立即安裝在設備上。



• 減速機可卸下

  可90°依序旋轉馬達位置，變更導線出線方向。另外，也可只購買減速機以變更減速比或維修更換。
