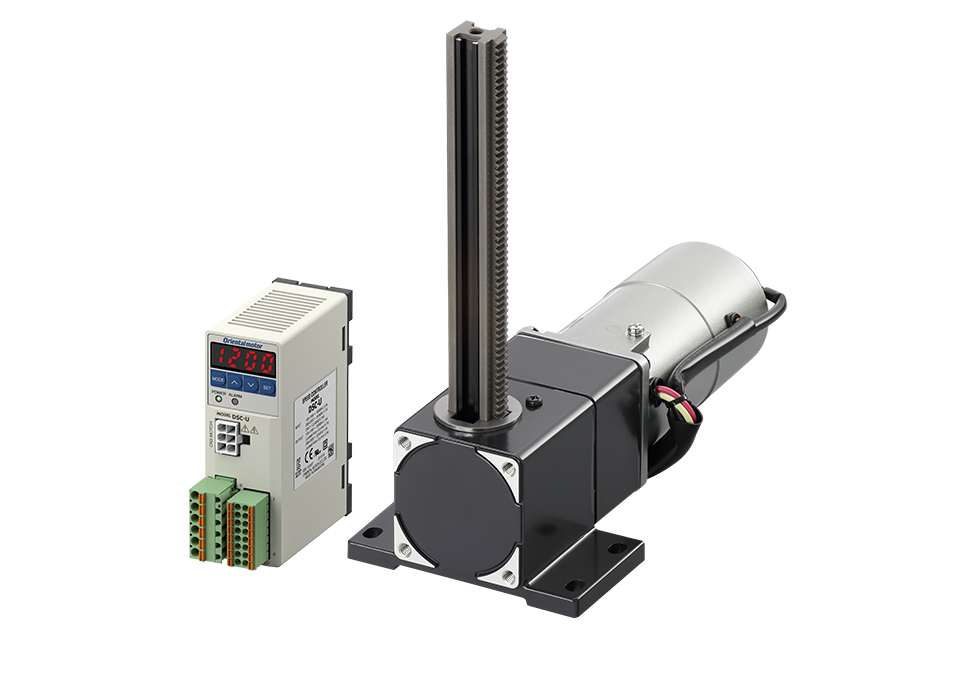

特徵 | 齒條・齒輪系統 L系列 搭載AC調速馬達 DSC系列

直線動作機構可輕鬆構建

輕鬆建構輕巧的直線動作機構

齒條・齒輪系統可輕鬆將馬達運轉運動變換為直線運動。
直動機構部雖然設計輕巧，但由於施以高強度加工，因此可搬運較大的負載。

縮短設計到啟動的時間

透過使用東方馬達的齒輪齒條系統，可以減少使用的零件數量，與內部生產相比，大大減少了設計和組裝所需的工時。

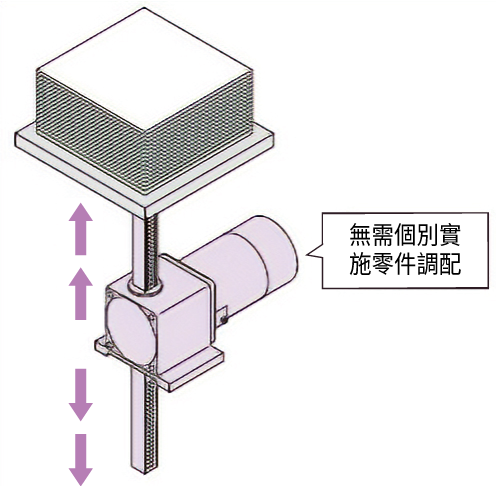

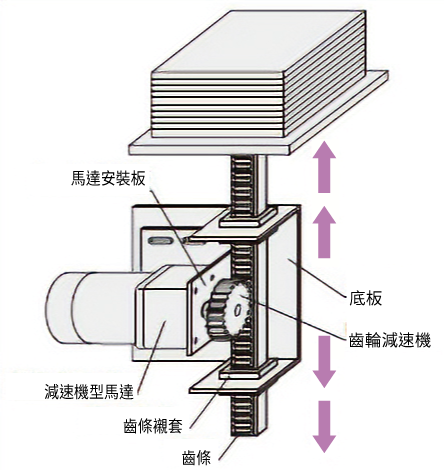

構成零件數的比較

•

•

上升/下降速度控制

• 上升/下降速度控制

  組合構造簡單的齒條・齒輪系統及AC調速馬達，實現可搬重量6.6～67 kg。售價合理，可搬運重物。

  • 直線馬達與速度控制器的合計金額。

• 最大行程 1000 毫米

  有多種行程可供選擇，以適應您的設備。



每種安裝尺寸可由3種速度控制範圍中選擇。

搭載上下運轉時可速度控制的AC調速馬達DSC系列。
配合使用方式有3種速度控制範圍供選擇

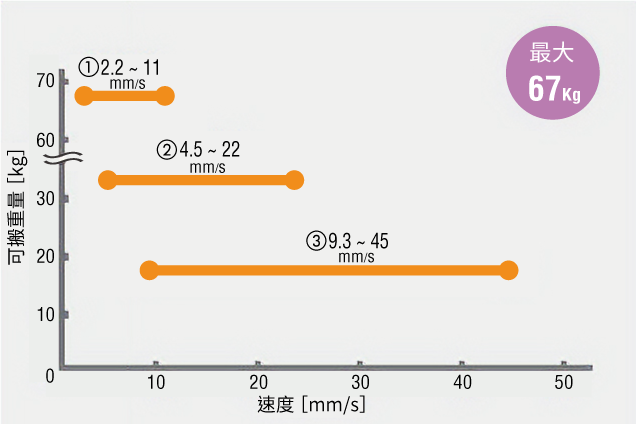

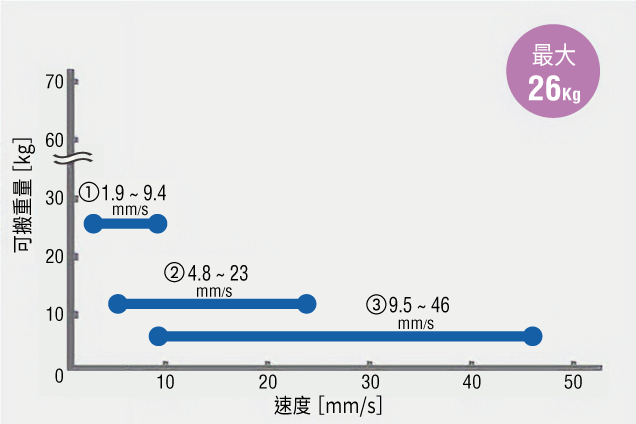

可搬重量及速度控制範圍（60 Hz時）

•

•

輕巧的速度控制器為直線動作機構提供舒適的速度控制

數字顯示直線動作視覺化

控制器本體可監視齒條速度、Alarm 、警告、 I/O 狀態或進行各種設定、操作。

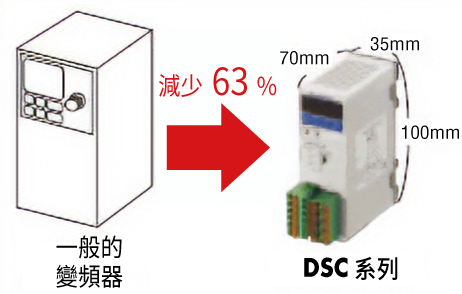

• 小型馬達控制器

  體積比一般變頻器小63%。

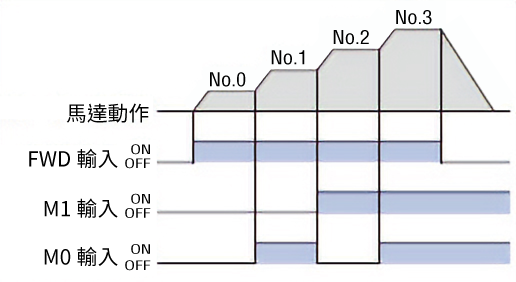

• 速度控制（4 速）

  可設定4組運行數據，運行時可透過I/O切換。

  「測試運轉」觀看影片（與馬達、減速機組合時）

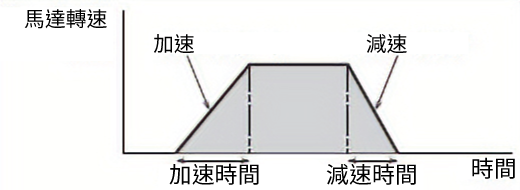

• 緩慢起動／緩慢減速使起

  使馬達在啟動/停止時的動作更加順暢。可進行4 速資料各不相同的加速．減速設定。

  「測試運轉」觀看影片（與馬達、減速機組合時）

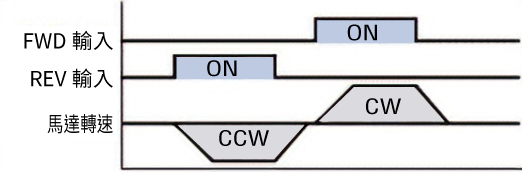

• 正逆運轉

  依運轉方向的指示運轉。

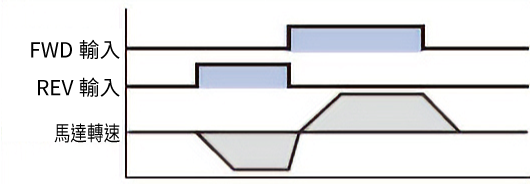

• 瞬間正逆運轉

  瞬間切換運轉中馬達的運轉方向。
  （可建立短週期變更條件）

  反覆運轉週期



  反覆運轉週期

  馬達以短期間反覆運轉時，請以下列週期為基準，在馬達外殼溫度90°C以下使用。

  瞬間停止	6~40 W	重複運轉與瞬間停止時 最少 2 秒，最大運轉週期比率 50 % （範例：運轉 1 秒，停止 1 秒）
  	60 W、90 W	重複運轉和瞬間停止時 最少 4 秒，最大運轉週期比率 50 % （範例：運轉 2 秒，停止 2 秒）
  瞬間正逆運轉	6~40 W	運轉中重複切換旋轉方向時 每 2 秒切換一次
  	60 W、90 W	運轉中重複切換旋轉方向時 每 4 秒切換一次

  • * 以附電磁剎車型在「減速控制」參數ON下使用時，將產生連續運轉的條件。
    亦請確認附電磁剎車型各產品詳細內容頁面「通用規格、減速控制ON時的可連續運轉時間」的內容。

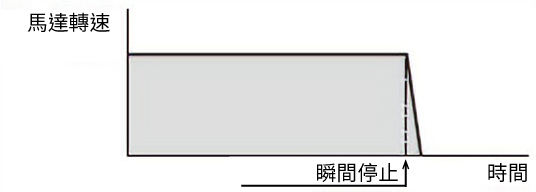

• 瞬間停止

  瞬間停止運轉中的馬達。
  （在某些條件下可進行短週期的運轉、停止）

  「測試運轉」觀看影片（與馬達、減速機組合時）



• 外部速度設定輸入

  「測試運轉」觀看影片（與馬達、減速機組合時）



• 並列運轉（最多 20 台）

  可利用1 個外部調速器最多 20 台並列進行運轉。
  微調各馬達速度可利用變更控制器的參數進行。



• 速度控制範圍

  可以透過速度範圍預先限制速度設定。



可運用於各種用途的齒條・齒輪系統產品，可將其當成零件選用，使用上非常方便。

只要變更安裝面，無論是水平驅動、上下驅動任何方向都能使用。

•

  上下驅動也非常簡單。附電磁剎車，除具備落下對策、亦能負載保持。

•

  利用齒條前端的螺絲孔，可輕易連結負載或固定齒條。

•

  利用高推力，可直接抬起沖床或工作台。

•

  上下開關笨重的門板時，也能自由變更開關速度。
