風扇用溫度開關

AM2-XA1

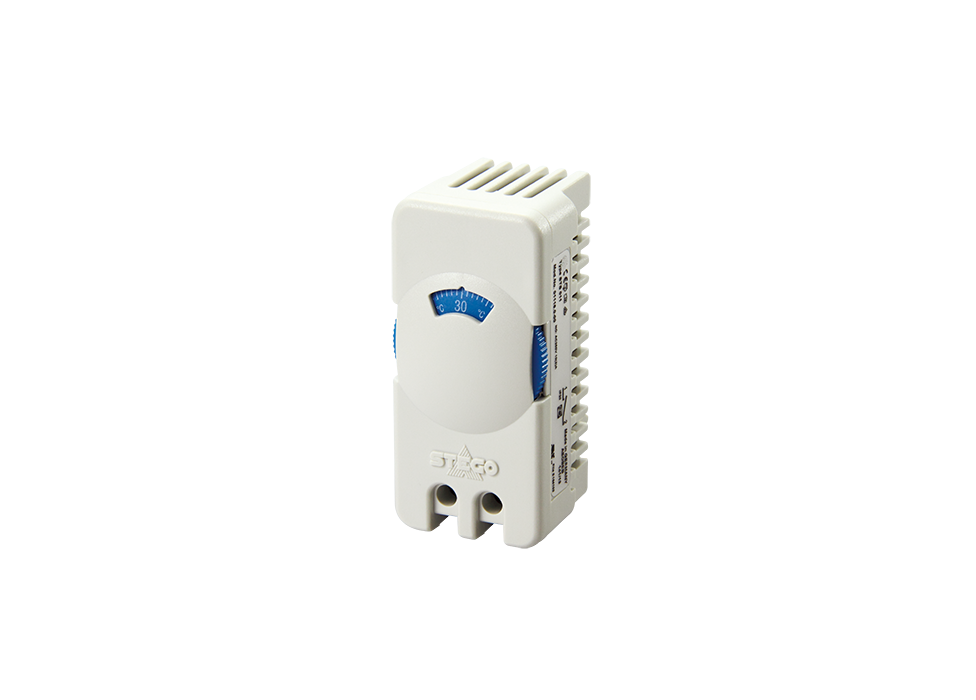

風扇用溫度開關 AM2-XA1
  • 自動控制風扇的運轉・停止
  • 有助於減少消耗電力
  • 33 mm(W)、42.5 mm(D)、70 mm(H)

特徵 | 風扇用溫度開關 AM2-XA1

達到設定溫度時接通金屬端子的開關。
可與風扇一起使用,利用設定溫度控制風扇的ON/OFF,減少風扇的消耗電力。

風扇用溫度開關

溫度開關的安裝方法

風扇驅動時節能、降噪運行

由於只在必要時讓風扇運轉,可降低風扇的消耗電力。
它還可以最大限度地減少風扇發出的噪音。

動作流程(示意圖)將風扇ON的溫度設定在40°C,機框內的溫度上昇,風扇動作時
風扇用溫度開關

應用例

1台風扇的ON-OFF控制

設備內部變熱、到達設定溫度時,風扇便開始自動驅動,當設備內部的空氣冷卻後,風扇即自動停止。

1台的ON-OFF控制接線圖

複數台風扇的ON-OFF控制

例如,AC軸流風扇MU系列最多可同時驅動 9 台。在1台的風量仍不足時,則可使用1台溫度開關控制複數台風扇。

複數台的ON-OFF控制接線圖

使用範例:6 MU1238型

溫度開關 單位數量 輸入 (W) 噪音等級(dB)
ON 6 84 51
OFF - 0 0

切換控制運轉台數

使用2台風扇用溫度開關AM2-XA1,即可切換複數台風扇的運轉。這樣可以在高溫和低溫下改變風量,有助於節能和降低噪音。

例)
將AC軸流風扇MU1238型以三台為單位時,分別具有高溫(40°C)設定和低溫(25°C)設定。

消耗電力減半/噪音降低3dB

設定溫度 單位數量 輸入 (W) 噪音等級(dB)
高溫 40℃ 6 84 51
低溫 25℃ 3 42 48

100 V 50 Hz

  • * 這是在上、下段中使用時的數值。
