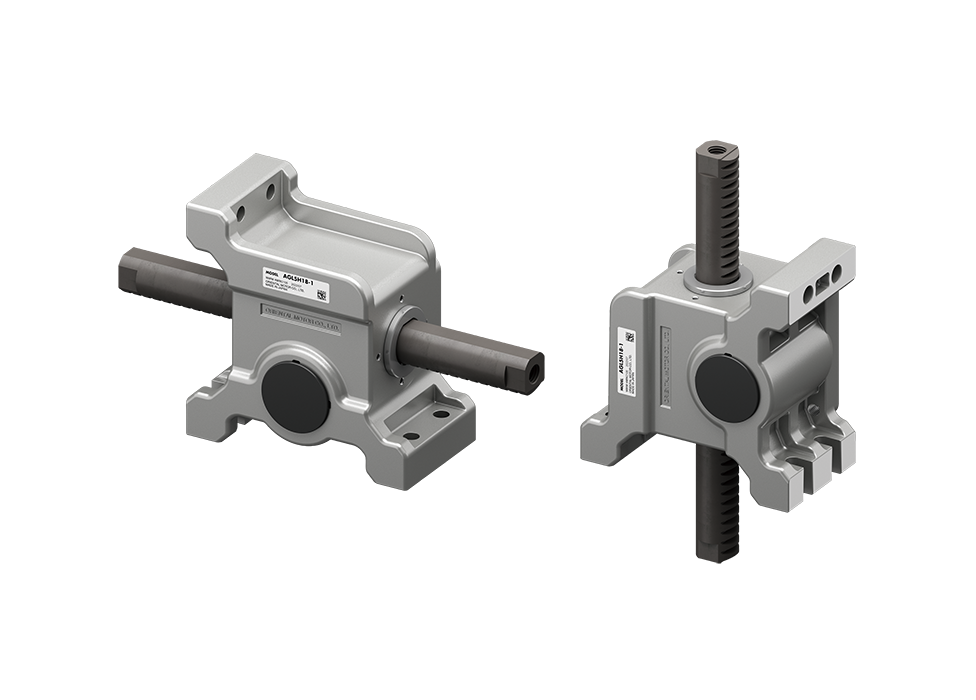

特徵 | LJ直線減速機

直線減速機的特性

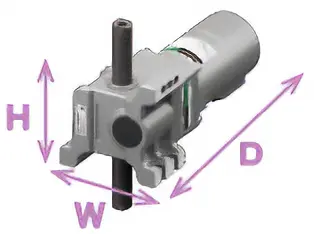

輕巧尺寸實現最大可搬重量200 kg

• 最大可搬重量 200 kg

  隨著齒輪大直徑化及提升齒輪強度，得以實現最大可搬重量200 kg^*

  • 最大搬運重量隨減速機減速比及搭配組合馬達而異。

• 最大行程 700 mm

  產品種類涵蓋行程100～700 mm

固定齒條來有效活用空間

固定齒條兩端讓馬達自行移動。
對於想保留馬達空間的設備特別有幫助。

提升設計效率

縮短設計到啟動的時間

採用本公司齒條・齒輪機構，可减少使用的零部件數量，减少設計和组装耗費的工時。

減少組裝、維修的時間

• 平行軸減速機能簡單組裝

  設置到設備上或對馬達維修都非常容易。

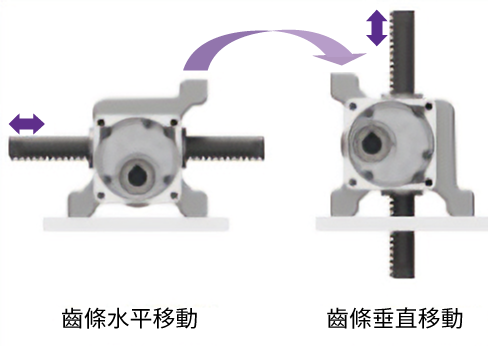

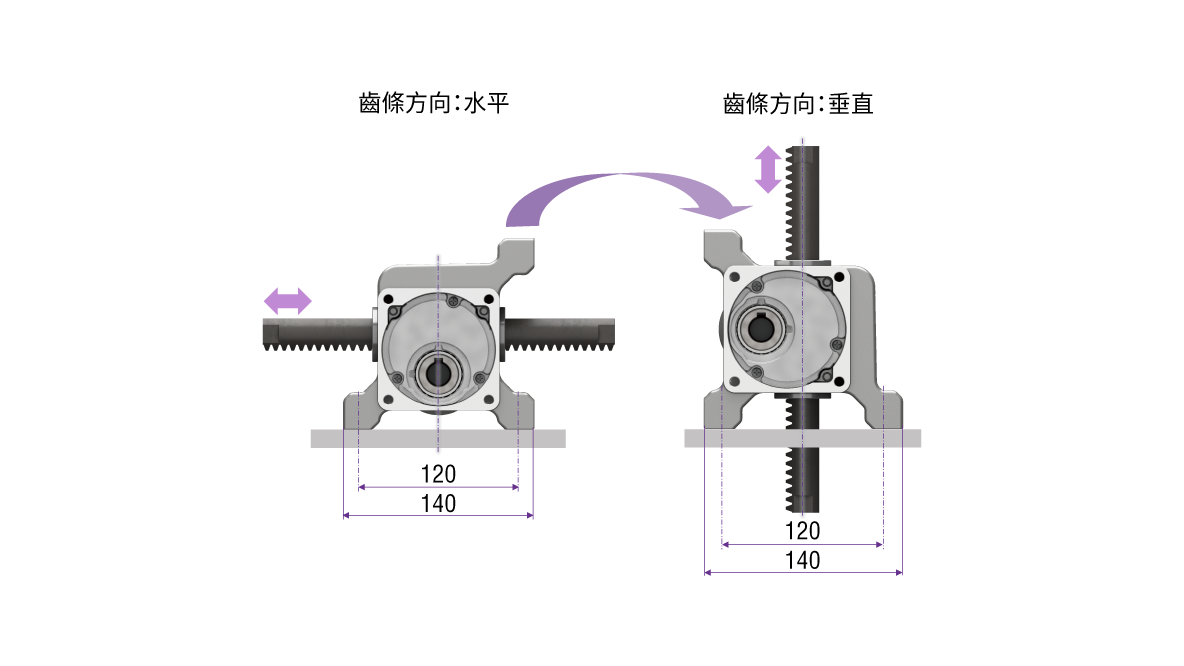

• 齒條可朝「水平」及「垂直」兩種方向安裝

  由於可以自由選擇安裝方向，不但提高設計便利性，也有助於共用零件以降低成本。

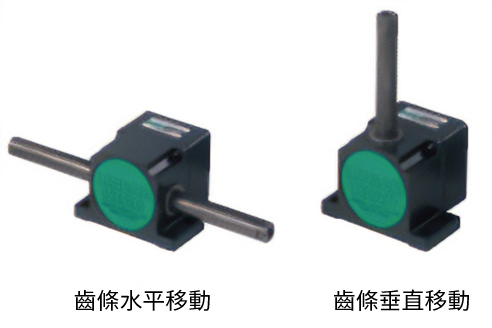

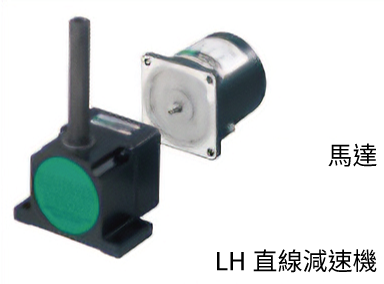

LJ直線減速機與LH直線減速機比較

嘗試比較2個直線減速機的規格。請根據您的用途、運轉條件選擇直線減速機。

	LJ直線減速機	LH直線減速機
最大可搬重量 ［kg］	200 kg*1	～70 kg
行程	100～700 mm	100～700 mm
運轉速度	～452 mm/s*1	10 mm/s 20 mm/s 45 mm/s
組合馬達	三相高效率馬達附電磁剎車 αSTEP　AZ系列*2	可逆馬達 附電磁剎車馬達
直線減速機形狀 齒條移動方向*	齒條可朝「水平」及「垂直」兩種方向安裝	有兩種機型供您選擇
馬達組裝方馬	平行軸減速機+馬達組裝	馬達組裝

*1

減速機減速比因搭配組合馬達而異。

*2

與αSTEP AZ系列搭配的組合請點選此處

用途例

齒條・齒輪機構產品可運用於各種用途，可將其當成零件選用，使用上非常方便。

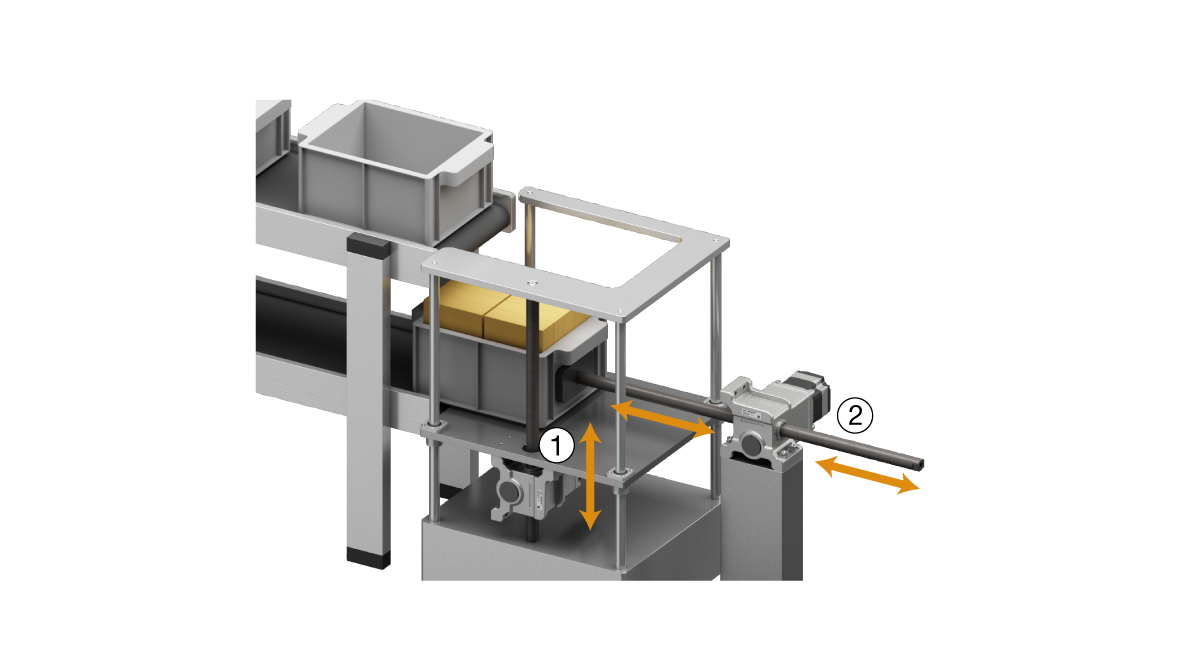

• 置物籃搬運輸送帶

  ① 固定齒條，透過馬達部上下驅動
  ② 固定馬達，透過齒條左右驅動

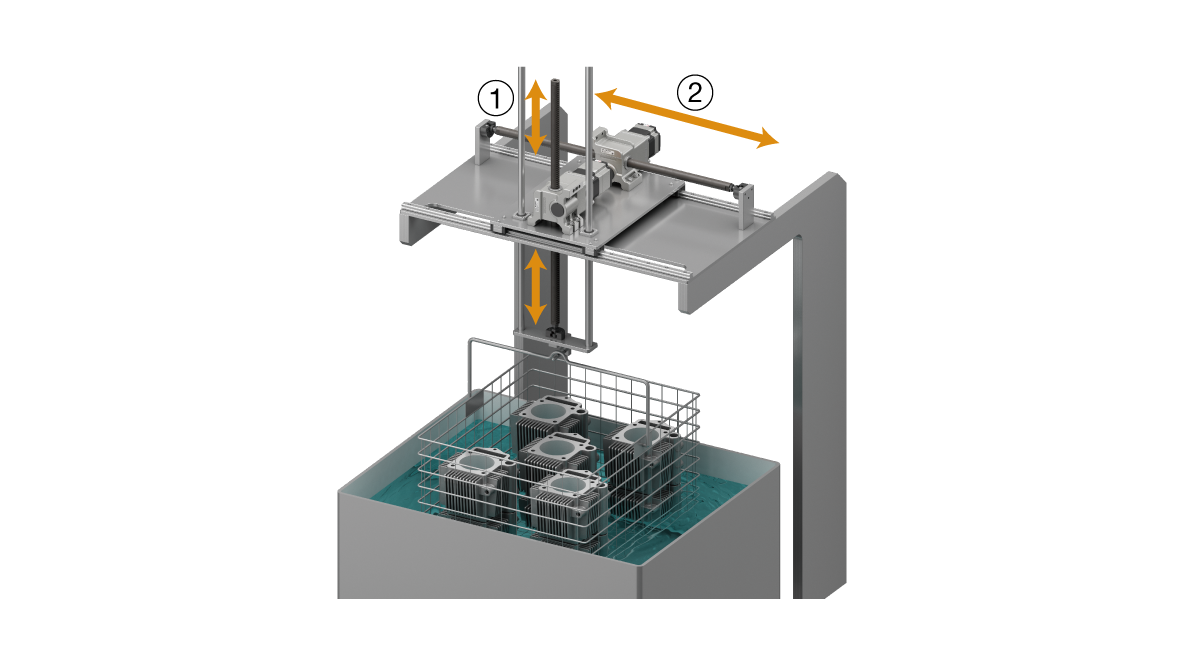

• 加工零件洗淨設備

  ① 固定馬達，透過齒條上下驅動
  ② 固定齒條，透過馬達部左右驅動



種類

「直線減速機」、「減速機」、「馬達」請個別訂購。

*1

平行軸減速機減速比180時

*2

計算出電源頻率50 Hz時平行軸減速機的容許轉矩和轉速
