編碼器 旋轉編碼器

旋轉編碼器是小、薄、輕的高解析度磁氣式增量型編碼器。

  • 安裝尺寸 φ30 mm / φ40 mm
  • 解析度 100～4000 P/R（共14種）
  • Line Driver 輸出、電壓輸出、開集極輸出（電源電壓 DC5～24 V）
公告2025.9.5
  • 旋轉編碼器新增防塵・防滴對應的 IP65 產品規格。
圓軸型 φ30 mm 中空軸型 φ30 mm

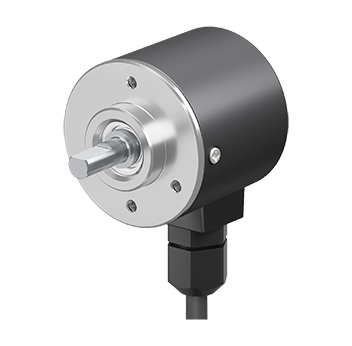

防塵・防滴性能 IP65 規格

小型・薄型・輕量的磁氣式增量型編碼器

東方馬達的旋轉編碼器是一款小型・薄型・輕量的磁氣式增量型編碼器。
產品陣容豐富，備有φ30 mm/φ40 mm兩種安裝尺寸規格，輸出回路提供Line Driver輸出、電壓輸出及開集極輸出（電源電壓 DC5～24V）等形式，解析度共有100～4000 P/R的14種選擇。可用於偵測輸送帶、皮帶輪等機構的實際位置、轉速及運轉方向，有助於構建預知保全系統。

觀看影片了解旋轉編碼器的特徵。

外観検査装置

產品種類

安裝尺寸
[mm]		 保護等級 軸形式 解析度
[P/R]		 輸出電路形式
Line Driver輸出
(DC5V)		 電壓輸出
(DC5V)		 開集極輸出
(DC5–24V)
φ30 IP20 圓軸
圓軸 φ30mm
 		100～4000 ● ● ●
中空軸
中空軸 φ30mm
 		100～4000 ● ● ●
φ40 IP20 圓軸
圓軸 φ40mm
 		100～4000 ● ● ●
中空軸
中空軸 φ40mm
 		100～4000 ● ● ●
IP65 圓軸
圓軸 IP65
 		100～4000 NEW ー NEW

特徵

小型、薄型、輕量、增量型編碼器

小巧、薄型、輕量，即使在狹小的空間內也可安裝。並提供能在有粉塵或水滴飛散的環境中使用的 IP65 型。

圓軸型 中空軸型

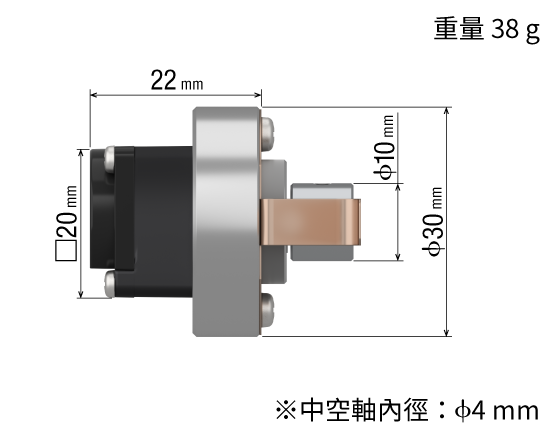

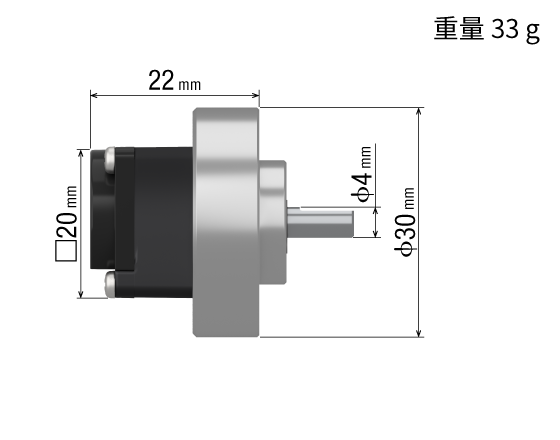

安裝尺寸φ30 mm 圓軸型安裝尺寸 φ30 mm 外形圖 中空軸型安裝尺寸 φ30 mm 外形圖

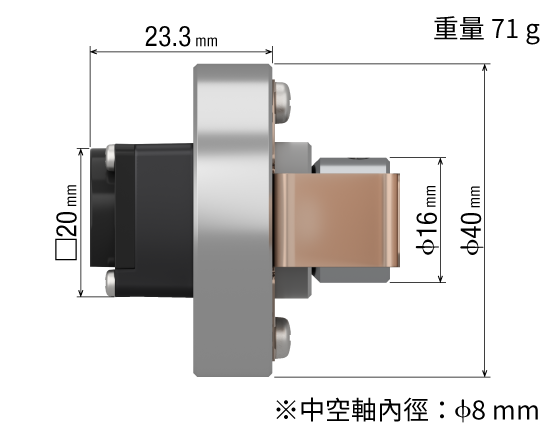

安裝尺寸φ40 mm 圓軸型安裝尺寸 φ40 mm 尺寸 外形圖 中空軸型安裝尺寸 φ40 mm 尺寸 外形圖

解析度100 P/R～最大4000 P/R

有 14 種類型提供選擇，包括適合與步進馬達搭配使用的解析度以及適合步級角計算的解析度。

輸出回路有Line Driver輸出、電壓輸出、開集極輸出三種。

開集極輸出對應電源電壓DC5〜24 V輸入。

防塵・防滴 IP65 規格

您是否曾以外罩覆蓋來避免旋轉編碼器受到影響？
本產品具備防塵・防滴性能的 IP65 規格，可在含有粉塵或水滴飛散的環境中正常使用，
無需額外外罩即可直接安裝。

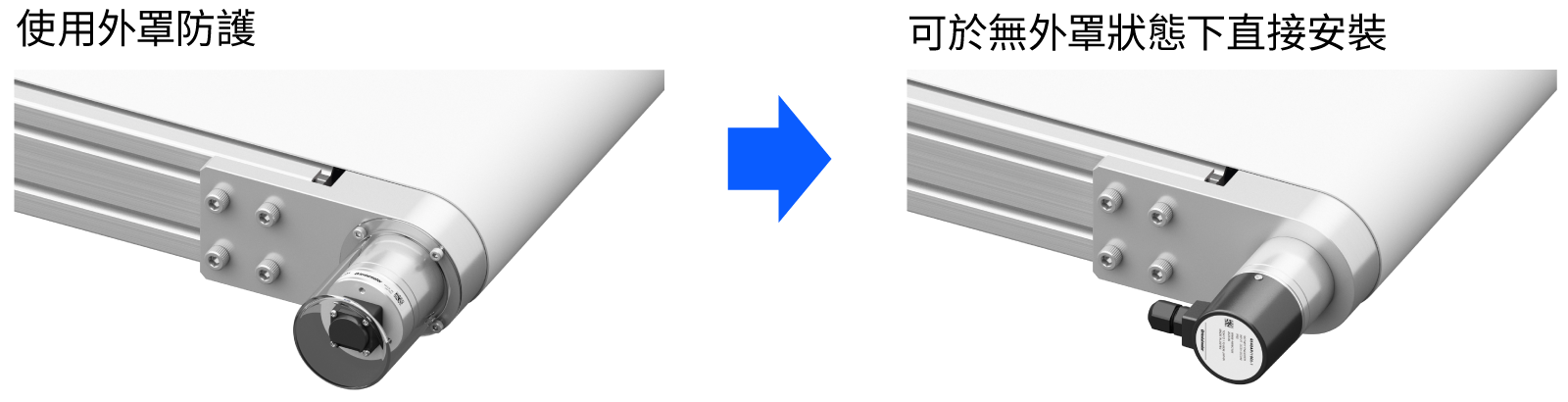

防塵防滴 IP65 說明圖

小型且輕量。採用線纜一體式設計。

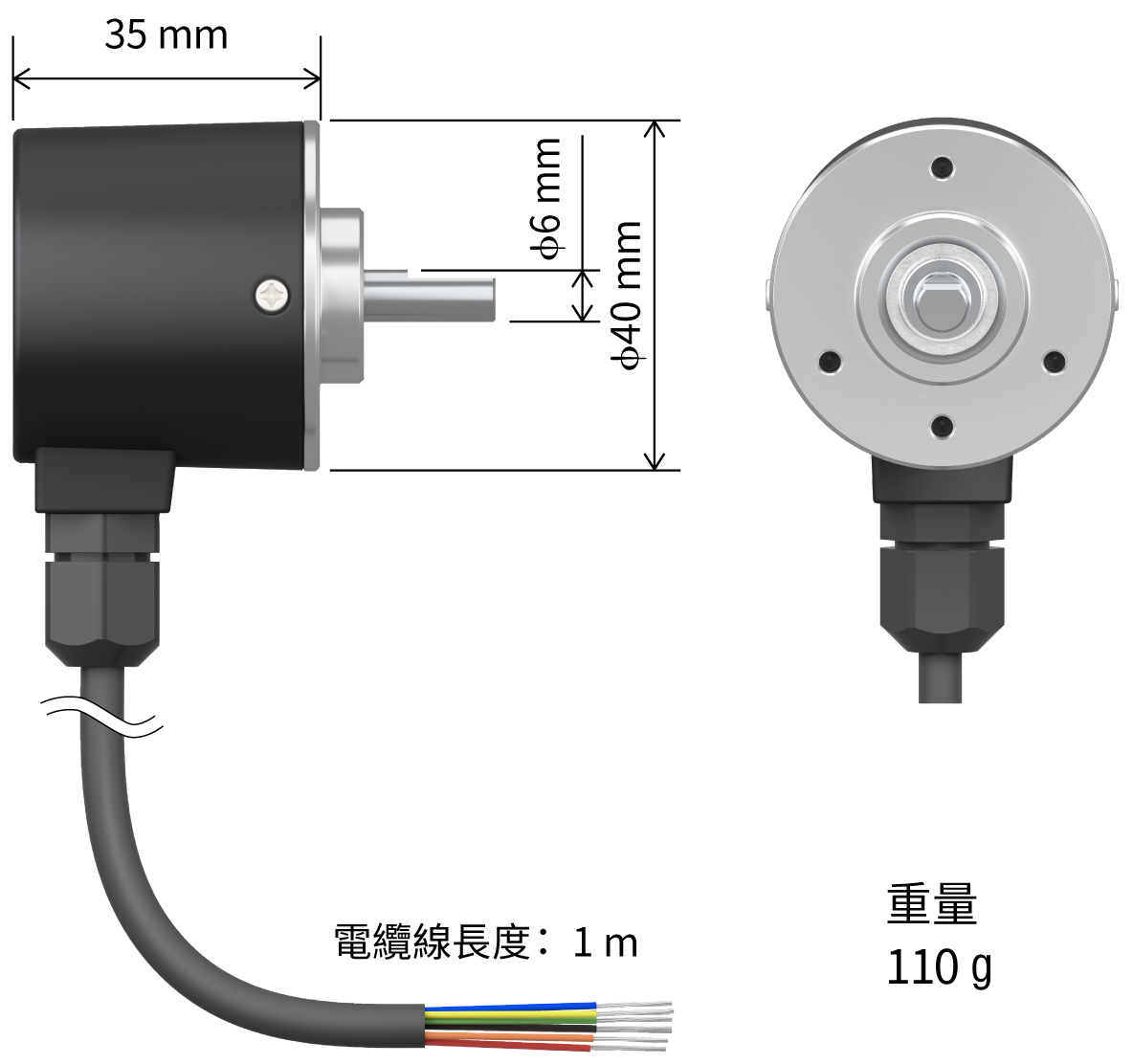

IP65 小型輕量構造

可在高溫環境下使用

開集極輸出可在 70 ℃ 的環境下使用，Line Driver 輸出＊ 與電壓輸出則可在 85 ℃ 的環境下使用。

  • ＊ 防塵・防滴 IP65 規格之產品中，開集極輸出與 Line Driver 輸出皆為可耐 70 ℃。

什麼是旋轉編碼器

旋轉編碼器是一種可偵測旋轉軸角度、轉速與旋轉方向的感測器。

  • 編碼器能精準讀取位置，使設備之間的動作能完美同步。
    例如可讓輸送裝置與加工設備的動作時間一致，提升整體工程效率與穩定性。
  • 透過偵測異常的轉速，可及早發現機械故障或工件卡滯等異常狀況。
  • 應用例
    透過控制器輸出脈波與編碼器偵測脈波的差異，也能偵測異物夾入等狀況所造成的停止問題！
外観検査装置

輕鬆對準機械原點和Z相信號

Z相信號在編碼器連接器朝下的狀態下，軸的銑面加工部（圓軸型）或固定用螺絲部（中空軸型）位於紅色箭頭位置時，每轉1圈輸出1次。

對齊機械原點和Z相信號

可依機構安裝

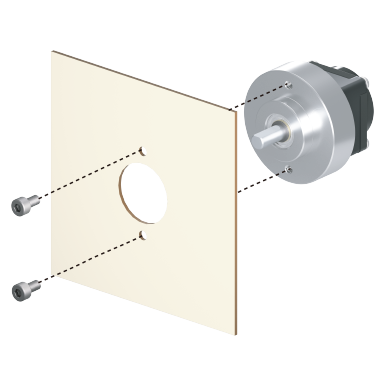

  • 圓軸型
    圓軸型

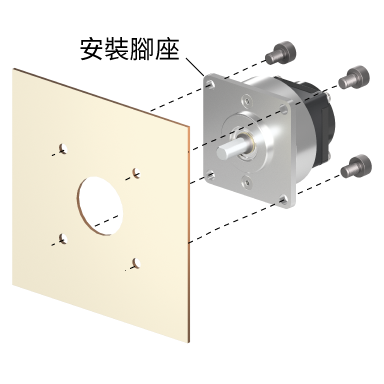

  • 圓軸型+安裝腳座*（另售）
    圓軸型 + 安裝腳座

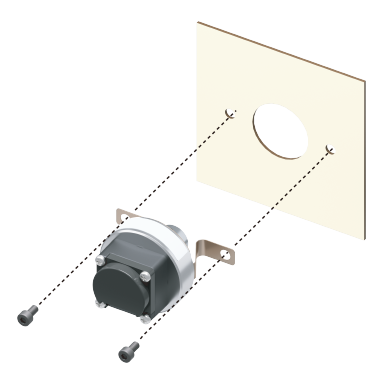

  • 中空軸型
    中空軸型
  • *僅安裝尺寸φ30mm

產品種類

圓軸型

安裝尺寸：φ30 mm

圓軸型安裝尺寸φ30mm
解析度（P/R） 品名
Line Driver輸出 電壓輸出 開集極輸出
100 RE30AJ100L RE30AJ100E RE30AJ100F
200 RE30AJ200L RE30AJ200E RE30AJ200F
360 RE30AJ360L RE30AJ360E RE30AJ360F
400 RE30AJ400L RE30AJ400E RE30AJ400F
500 RE30AJ500L RE30AJ500E RE30AJ500F
600 RE30AJ600L RE30AJ600E RE30AJ600F
720 RE30AJ720L RE30AJ720E RE30AJ720F
800 RE30AJ800L RE30AJ800E RE30AJ800F
1000 RE30AJ1000L RE30AJ1000E RE30AJ1000F
1800 RE30AJ1800L RE30AJ1800E RE30AJ1800F
2000 RE30AJ2000L RE30AJ2000E RE30AJ2000F
2500 RE30AJ2500L RE30AJ2500E RE30AJ2500F
3600 RE30AJ3600L RE30AJ3600E RE30AJ3600F
4000 RE30AJ4000L RE30AJ4000E RE30AJ4000F

安裝尺寸 φ40 mm

圓軸型安裝尺寸 φ40 mm
解析度（P/R） 品名
Line Driver輸出 電壓輸出 開集極輸出
100 RE40AJ100L RE40AJ100E RE40AJ100F
200 RE40AJ200L RE40AJ200E RE40AJ200F
360 RE40AJ360L RE40AJ360E RE40AJ360F
400 RE40AJ400L RE40AJ400E RE40AJ400F
500 RE40AJ500L RE40AJ500E RE40AJ500F
600 RE40AJ600L RE40AJ600E RE40AJ600F
720 RE40AJ720L RE40AJ720E RE40AJ720F
800 RE40AJ800L RE40AJ800E RE40AJ800F
1000 RE40AJ1000L RE40AJ1000E RE40AJ1000F
1800 RE40AJ1800L RE40AJ1800E RE40AJ1800F
2000 RE40AJ2000L RE40AJ2000E RE40AJ2000F
2500 RE40AJ2500L RE40AJ2500E RE40AJ2500F
3600 RE40AJ3600L RE40AJ3600E RE40AJ3600F
4000 RE40AJ4000L RE40AJ4000E RE40AJ4000F

中空軸型

安裝尺寸 φ30 mm

中空軸型安裝尺寸 φ30 mm
解析度（P/R） 品名
Line Driver輸出 電壓輸出 開集極輸出
100 RE30HJ100L RE30HJ100E RE30HJ100F
200 RE30HJ200L RE30HJ200E RE30HJ200F
360 RE30HJ360L RE30HJ360E RE30HJ360F
400 RE30HJ400L RE30HJ400E RE30HJ400F
500 RE30HJ500L RE30HJ500E RE30HJ500F
600 RE30HJ600L RE30HJ600E RE30HJ600F
720 RE30HJ720L RE30HJ720E RE30HJ720F
800 RE30HJ800L RE30HJ800E RE30HJ800F
1000 RE30HJ1000L RE30HJ1000E RE30HJ1000F
1800 RE30HJ1800L RE30HJ1800E RE30HJ1800F
2000 RE30HJ2000L RE30HJ2000E RE30HJ2000F
2500 RE30HJ2500L RE30HJ2500E RE30HJ2500F
3600 RE30HJ3600L RE30HJ3600E RE30HJ3600F
4000 RE30HJ4000L RE30HJ4000E RE30HJ4000F

安裝尺寸 φ40 mm

中空軸型安裝尺寸 φ40 mm
解析度（P/R） 品名
Line Driver輸出 電壓輸出 開集極輸出
100 RE40HJ100L RE40HJ100E RE40HJ100F
200 RE40HJ200L RE40HJ200E RE40HJ200F
360 RE40HJ360L RE40HJ360E RE40HJ360F
400 RE40HJ400L RE40HJ400E RE40HJ400F
500 RE40HJ500L RE40HJ500E RE40HJ500F
600 RE40HJ600L RE40HJ600E RE40HJ600F
720 RE40HJ720L RE40HJ720E RE40HJ720F
800 RE40HJ800L RE40HJ800E RE40HJ800F
1000 RE40HJ1000L RE40HJ1000E RE40HJ1000F
1800 RE40HJ1800L RE40HJ1800E RE40HJ1800F
2000 RE40HJ2000L RE40HJ2000E RE40HJ2000F
2500 RE40HJ2500L RE40HJ2500E RE40HJ2500F
3600 RE40HJ3600L RE40HJ3600E RE40HJ3600F
4000 RE40HJ4000L RE40HJ4000E RE40HJ4000F

NEW 安裝尺寸 φ40 mm　防塵・防滴 IP65 類型

圓軸型 IP65 規格 安裝尺寸 φ40 mm
解析度（P/R） 品名
Line Driver 輸出 開集極輸出
100 RE40APJ100L-1 RE40APJ100F-1
200 RE40APJ200L-1 RE40APJ200F-1
360 RE40APJ360L-1 RE40APJ360F-1
400 RE40APJ400L-1 RE40APJ400F-1
500 RE40APJ500L-1 RE40APJ500F-1
600 RE40APJ600L-1 RE40APJ600F-1
720 RE40APJ720L-1 RE40APJ720F-1
800 RE40APJ800L-1 RE40APJ800F-1
1000 RE40APJ1000L-1 RE40APJ1000F-1
1800 RE40APJ1800L-1 RE40APJ1800F-1
2000 RE40APJ2000L-1 RE40APJ2000F-1
2500 RE40APJ2500L-1 RE40APJ2500F-1
3600 RE40APJ3600L-1 RE40APJ3600F-1
4000 RE40APJ4000L-1 RE40APJ4000F-1

旋轉編碼器品名看法

編碼器連接用電纜線（另售）

編碼器連接用電纜線，可透過連接器連接至旋轉編碼器。

品名 輸出回路類型 長度（m）
編碼器連接用電纜線

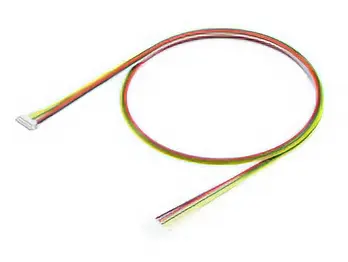

 LCE05A-006 電壓輸出、開集極輸出 0.6
編碼器連接用電纜線

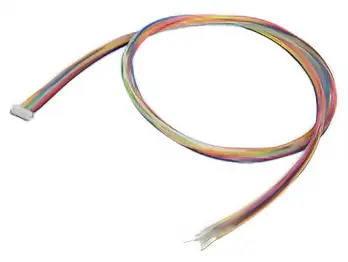

 LCE08A-006 Line Driver輸出

可動屏蔽編碼器連接用電纜線。

品名 輸出回路類型 長度（m）
可動屏蔽編碼器連接用電纜線。
 CC010E1R Line Driver輸出/電壓輸出/開集極輸出 1
CC020E1R 2
CC030E1R 3

安裝尺寸 φ30 mm 圓軸型安裝腳座（另售）

用於安裝尺寸φ30 mm圓軸型的安裝腳座。

品名
安裝腳座 帶安裝腳座的旋轉編碼器
安裝例 		PEF2
  • 應用例

使用安裝腳座可從背面安裝圓軸型的旋轉編碼器。

附安裝腳座的旋轉編碼器
