RollerDrive RGV系列
旋轉機構與馬達一體化的中空旋轉平台。
結合三共製作所的零背隙定位器、Harmonic Drive
Systems的HPN系列減速機，以及東方馬達的馬達產品，兼具高性能與易用性。
具備零背隙、高剛性等特點，且可採用無檢知器設計，是重物高精度定位設備的理想選擇。
- 大口徑中空工作台
- 高重量、大慣性驅動
- 高精度定位
- 無檢知器設計
特徵 | RollerDrive RGV系列
RollerDrive的關鍵特點！

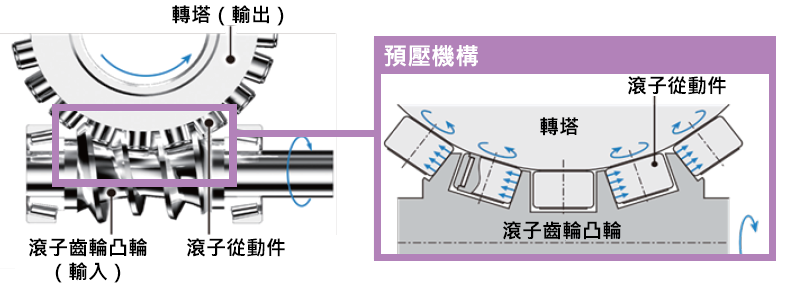

零背隙（RollerDrive的構造）
由螺桿形入力軸（滾子齒輪凸輪）與滾子從動件呈放射狀配置的出力軸（轉塔）所構成，兩軸呈直交配置。滾子從動件在預壓狀態下與楔形輸入肋表面接觸，並透過輸入軸側的調整機構，形成可完全消除背隙（晃動）的構造。
採用多個滾子從動件與輸入肋在預壓狀態下嚙合，因此可在輸入一圈的全區域內實現零背隙。

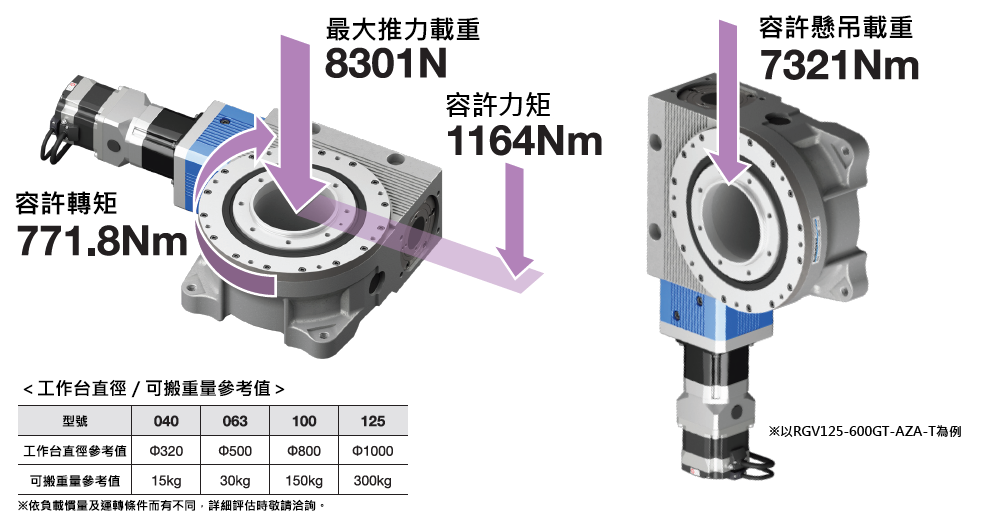

以小型馬達實現高重量與大慣性驅動
RollerDrive的高剛性構造結合HPN系列減速機的高減速比，可實現大轉矩。雖然搭載小型馬達，仍可進行高重量搬運與大慣性驅動。
採用多個滾子從動件與輸入肋在預壓狀態下嚙合，因此可在輸入一圈的全區域內實現零背隙。

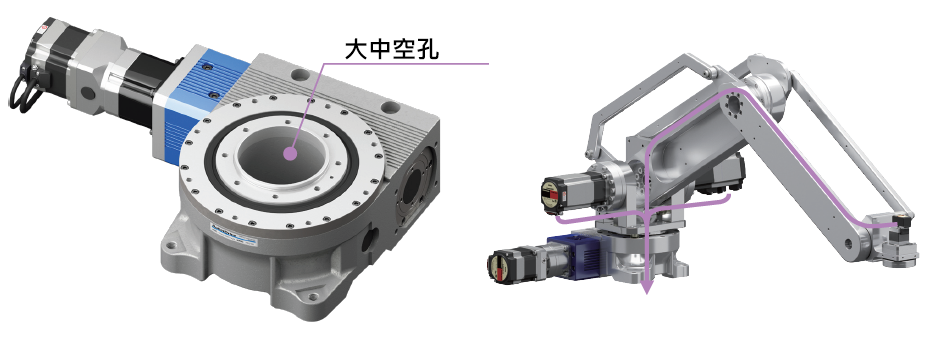

出力軸採中空工作台構造
可直接將設備的工作台或是機械手臂安裝在輸出平台。
與使用皮帶、皮帶輪等機構零件的情形相較，可減少機構設計、零件調配、皮帶鬆緊調整等的時間精力與成本。此外，藉由中空設計，例如在搭載機器人時，可將各關節馬達的電纜線穿過中空孔進行配線。
高精度定位
透過獨特的滾子齒輪凸輪機構與預壓機構，實現零背隙齒輪機構。
結合零背隙的RollerDrive與無背隙的HPN系列減速機，實現優異的定位精度。
馬達的關鍵特點！

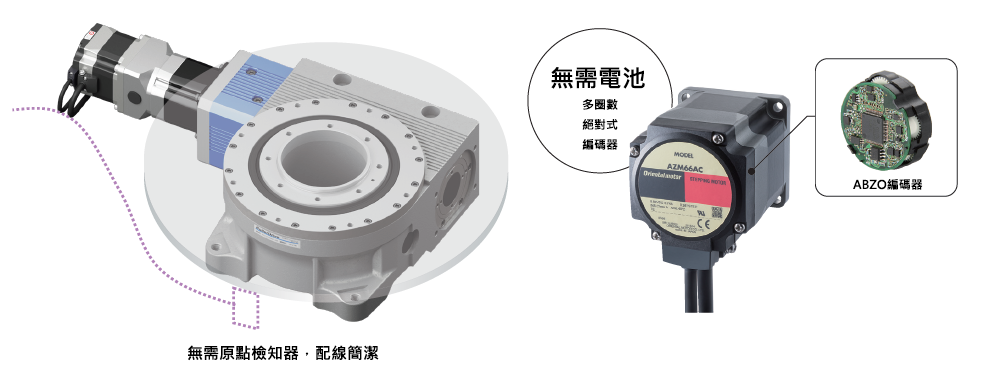

可採無檢知器設計
搭載無需電池機械式絕對式編碼器，無需原點檢知器或極限檢知器，有助於簡化配線設計。

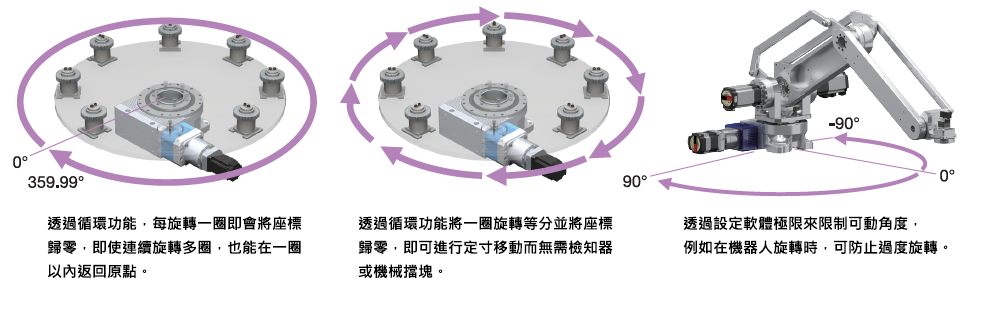

透過適用於旋轉控制的功能，讓控制更簡單
AZ系列搭載適用於旋轉控制的功能，可藉此輕鬆進行旋轉控制。

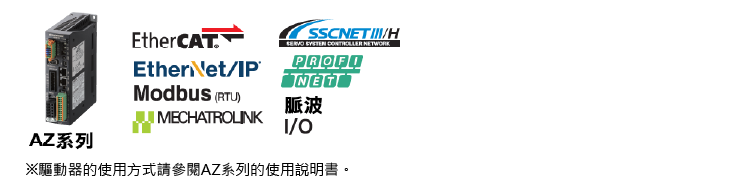

可配合上位控制器進行控制
備有多種介面規格的驅動器，可對應各種上位控制器。

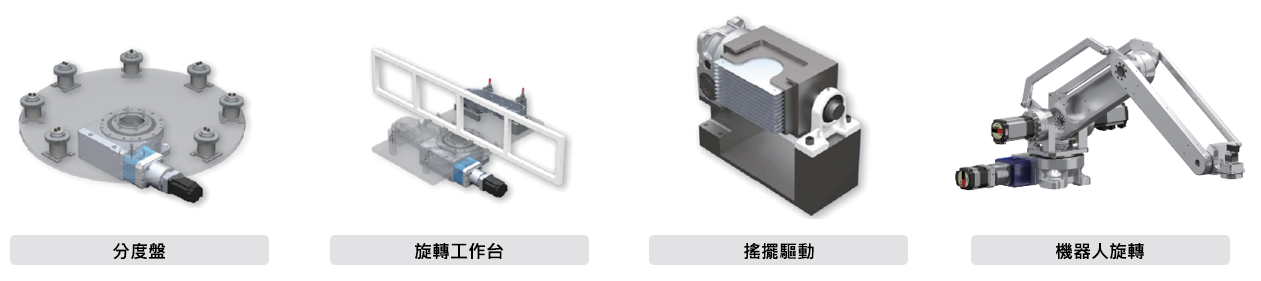

用途例
分度盤、旋轉工作台、搖擺驅動、機器人旋轉等

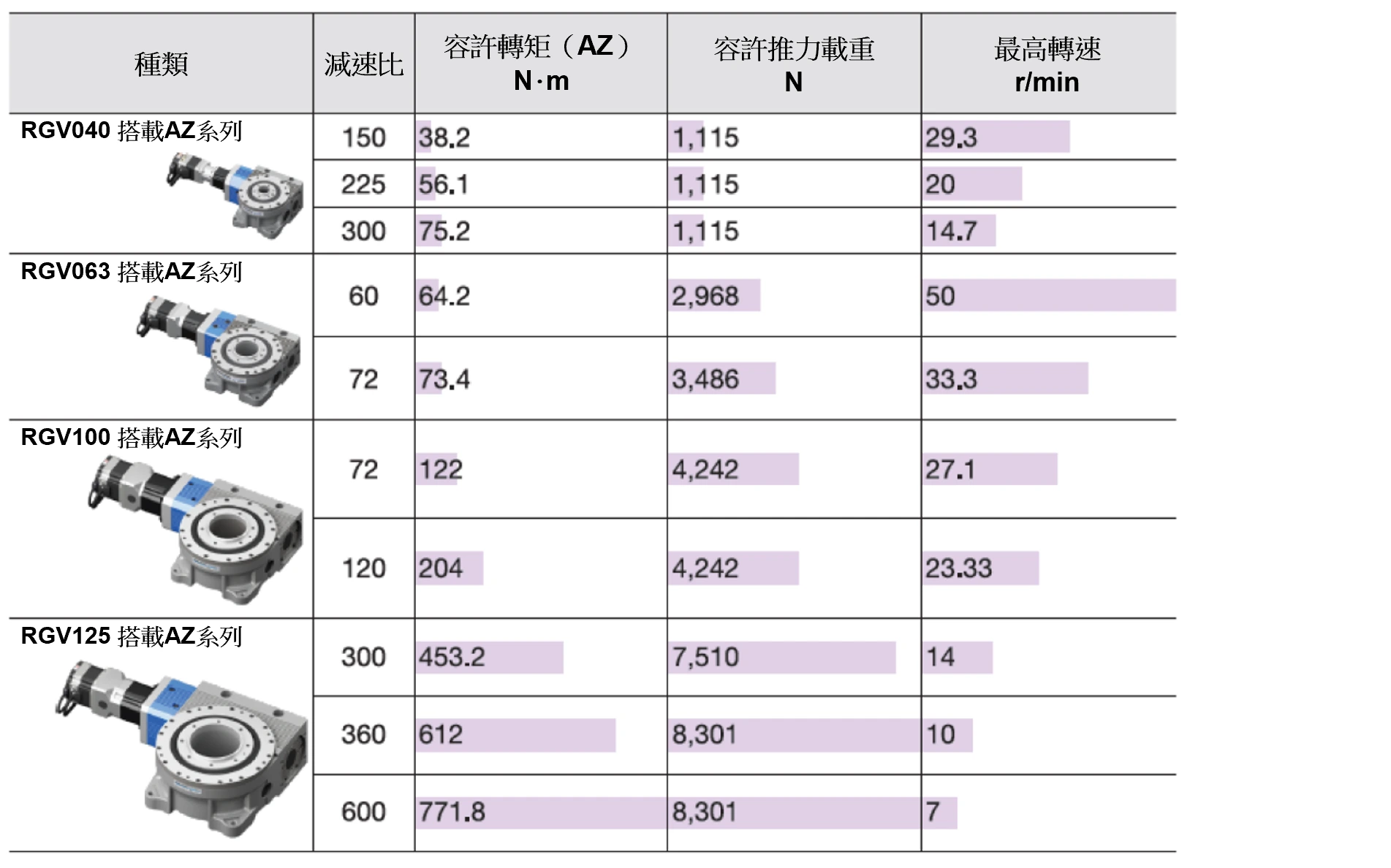

產品種類、品名
產品種類

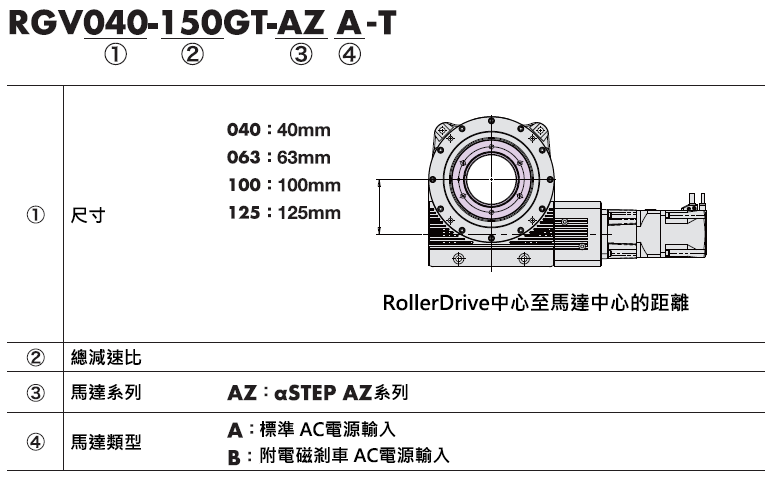

品名看法
規格
RGV040（搭載AZ系列）
| RollerDrive組合品名（單出力軸） | RGV040-150GT-AZA-T | RGV040-225GT-AZA-T | RGV040-300GT-AZA-T |
|---|---|---|---|
| RollerDrive組合品名（附電磁剎車） | RGV040-150GT-AZB-T | RGV040-225GT-AZB-T | RGV040-300GT-AZB-T |
| RollerDrive品名 | RGV040-015GT-VN（減速比15） | RGV040-015GT-VN（減速比15） | RGV040-015GT-VN（減速比15） |
| 減速機品名 | HPN-11A-10-J8ADHZ-XG1-OM（減速比10） | HPN-11A-15-J8ADHZ-XF1-OM（減速比15） | HPN-11A-20-J8ADHZ-XF1-OM（減速比20） |
| 馬達品名 | AZM46A0C（單出力軸）、AZM46M0C（附電磁剎車） | ||
| 總減速比 | 150 | 225 | 300 |
| 轉子慣性慣量 （×10-4kg･m2） |
0.055 | 0.055 | 0.055 |
| 電磁剎車慣性慣量（×10-4kg･m2） | 0.016 | 0.016 | 0.016 |
| 馬達軸換算齒輪慣性慣量（×10-4kg･m2） | 0.004 | 0.002 | 0.001 |
| 容許轉矩（N･m） | 38.2 | 56.1 | 67 |
| 停止時保持轉矩 通電時（N･m） | 19.1 | 28 | 37.6 |
| 停止時保持轉矩 電磁剎車（N･m） | 19.1 | 28 | 37.6 |
| 最高轉速（r/min） | 29.3 | 20 | 14.7 |
| 反覆定位精度※1 （arcsec以下） |
±10 | ||
| 背隙（arcmin） | RollerDrive：0 HPN減速機：5 |
RollerDrive：0 HPN減速機：7 |
|
| 容許推力載重（N） | ±10 | ||
| 容許懸吊載重（N） | ±10 | ||
| 重量（kg）單出力軸／附電磁剎車 | 5.23/5.40 | 5.36/5.53 | 5.36/5.53 |
| 外形圖 | 單出力軸＋附電磁剎車 | ||
| 2D CAD資料※2 |
單出力軸
附電磁剎車 |
單出力軸
附電磁剎車 |
|
| 3D CAD資料※2 |
單出力軸
附電磁剎車 |
單出力軸
附電磁剎車 |
|
※1：此數值代表不含減速機的RollerDrive本體精度。
※2：CAD資料請按右鍵點選「另存連結為」
※ 當輸出的慣性慣量較大時，若進行急加速或急減速，可能造成RollerDrive損壞。請設定較長的加速時間與減速時間，以避免超過最大轉矩。
※ 驅動器另售，關於組合驅動器的詳細內容，請參閱此處。
RGV063（搭載AZ系列）
| RollerDrive組合品名（單出力軸） | RGV063-060GT-AZA-T | RGV063-072GT-AZA-T |
|---|---|---|
| RollerDrive組合品名（附電磁剎車） | RGV063-060GT-AZB-T | RGV063-072GT-AZB-T |
| RollerDrive品名 | RGV063-012GT-VN（減速比12） | RGV063-024GT-VN（減速比24） |
| 減速機品名 | HHPN-14A-05-J8AEA-YB1-OM（減速比5） | HPN-14A-03-J8AEA-YB1-OM（減速比3） |
| 馬達品名 | AZM66A0C（單出力軸）、AZM66M0C（附電磁剎車） | |
| 總減速比 | 60 | 72 |
| 轉子慣性慣量 （×10-4kg･m2） |
0.037 | 0.037 |
| 電磁剎車慣性慣量（×10-4kg･m2） | 0.016 | 0.016 |
| 馬達軸換算齒輪慣性慣量（×10-4kg･m2） | 0.067 | 0.163 |
| 容許轉矩（N･m） | 64.2 | 73.4 |
| 停止時保持轉矩 通電時（N･m） | 32.1 | 37.7 |
| 停止時保持轉矩 電磁剎車（N･m） | 32.1 | 37.7 |
| 最高轉速（r/min） | 50 | 33.3 |
| 反覆定位精度※1 （arcsec以下） |
±7 | |
| 背隙（arcmin） | RollerDrive：0 HPN減速機：5 |
|
| 容許推力載重（N） | 2,968 | 3,486 |
| 容許懸吊載重（N） | 2,642 | 3,082 |
| 容許慣量（N･m） | 160 | 176 |
| 重量（kg） 單出力軸／附電磁剎車 | 10.19/10.18 | 10.19/10.58 |
| 外形圖 | 單出力軸＋附電磁剎車 | |
| 2D CAD資料※2 |
單出力軸
附電磁剎車 |
|
| 3D CAD資料※2 |
單出力軸
附電磁剎車 |
|
※1：此數值代表不含減速機的RollerDrive本體精度。
※2：CAD資料請按右鍵點選「另存連結為」
※ 當輸出的慣性慣量較大時，若進行急加速或急減速，可能造成RollerDrive損壞。請設定較長的加速時間與減速時間，以避免超過最大轉矩。
※ 驅驅動器另售，關於組合驅動器的詳細內容，請參閱此處。
RGV100（搭載AZ系列）
| RollerDrive組合品名（單出力軸） | RGV100-072GT-AZA-T | RGV100-120GT-AZA-T |
|---|---|---|
| RollerDrive組合品名（附電磁剎車） | RGV100-072GT-AZB-T | RGV100-120GT-AZB-T |
| RollerDrive品名 | RGV100-024GT-VN（減速比24） | RGV100-024GT-VN（減速比24） |
| 減速機品名 | HPN-20A-03-J8AFC-BC3-BL3-OM（減速比3） | HPN-20A-05-J8AFC-BC3-BL3-OM（減速比5） |
| 馬達品名 | AZM98A0C（單出力軸）、AZM98M0C（附電磁剎車） | |
| 總減速比 | 72 | 120 |
| 轉子慣性慣量 （×10-4kg･m2） |
1.09 | 1.09 |
| 電磁剎車慣性慣量（×10-4kg･m2） | 0.016 | 0.016 |
| 馬達軸換算齒輪慣性慣量（×10-4kg･m2） | 0.828 | 0.298 |
| 容許轉矩（N･m） | 122 | 204 |
| 停止時保持轉矩 通電時（N･m） | 61.2 | 102 |
| 停止時保持轉矩 電磁剎車（N･m） | 61.2 | 102 |
| 最高轉速（r/min） | 27.1 | 23.33 |
| 反覆定位精度※1 （arcsec以下） |
±5 | |
| 背隙（arcmin） | RollerDrive：0 HPN減速機：3 |
|
| 容許推力載重（N） | 4,242 | 4,242 |
| 容許懸吊載重（N） | 3,741 | 3,741 |
| 容許慣量（N･m） | 160 | 176 |
| 重量（kg） 單出力軸／附電磁剎車 | 30.9/31.5 | 31.5/32.1 |
| 外形圖 | 單出力軸＋附電磁剎車 | |
| 2D CAD資料※2 |
單出力軸
附電磁剎車 |
|
| 3D CAD資料※2 |
單出力軸
附電磁剎車 |
|
※1：此數值代表不含減速機的RollerDrive本體精度。
※2：CAD資料請按右鍵點選「另存連結為」
※ 當輸出的慣性慣量較大時，若進行急加速或急減速，可能造成RollerDrive損壞。請設定較長的加速時間與減速時間，以避免超過最大轉矩。
※ 驅動器另售，關於組合驅動器的詳細內容，請參閱此處。
RGV125（搭載AZ系列）
| RollerDrive組合品名（單出力軸） | RGV125-300GT-AZA-T | RGV125-360GT-AZA-T | RGV125-600GT-AZA-T |
|---|---|---|---|
| RollerDrive組合品名（附電磁剎車） | RGV125-300GT-AZB-T | RGV125-360GT-AZB-T | RGV125-600GT-AZB-T |
| RollerDrive品名 | RGV125-012GT-VN（減速比12） | RGV125-024GT-VN（減速比24） | RGV125-024GT-VN（減速比24） |
| 減速機品名 | HPN-20A-25-J8AFC-BB4-BL5-OM（減速比25） | HPN-20A-15-J8AFC-BB4-BL5-OM（減速比15） | HPN-20A-25-J8AFC-BB4-BL5-OM（減速比25） |
| 馬達品名 | AZM98A0C（單出力軸）、AZM98M0C（附電磁剎車） | ||
| 總減速比 | 300 | 360 | 600 |
| 轉子慣性慣量 （×10-4kg･m2） |
1.09 | 1.09 | 1.09 |
| 電磁剎車慣性慣量（×10-4kg･m2） | 0.016 | 0.016 | 0.016 |
| 馬達軸換算齒輪慣性慣量（×10-4kg･m2） | 0.034 | 0.095 | 0.037 |
| 容許轉矩（N･m） | 453.2 | 612 | 771.8 |
| 停止時保持轉矩 通電時（N･m） | 260 | 302 | 520 |
| 停止時保持轉矩 電磁剎車（N･m） | 260 | 302 | 520 |
| 最高轉速（r/min） | 14 | 10 | 7 |
| 反覆定位精度※1 （arcsec以下） |
±5 | ||
| 背隙（arcmin） | RollerDrive：0 HPN減速機：5 |
||
| 容許推力載重（N） | 7,510 | 8,301 | 8,301 |
| 容許懸吊載重（N） | 6,624 | 7,321 | 7,321 |
| 容許慣量（N･m） | 1,005 | 1,164 | 1,164 |
| 重量（kg）單出力軸／附電磁剎車 | 50.3/50.9 | 50.3/50.9 | 50.3/50.9 |
| 外形圖 | 單出力軸＋附電磁剎車 | ||
| 2D CAD資料※2 |
單出力軸
附電磁剎車 |
||
| 3D CAD資料※2 |
單出力軸
附電磁剎車 |
||
※1：此數值代表不含減速機的RollerDrive本體精度。
※2：CAD資料請按右鍵點選「另存連結為」
※ 當輸出的慣性慣量較大時，若進行急加速或急減速，可能造成RollerDrive損壞。請設定較長的加速時間與減速時間，以避免超過最大轉矩。
※ 驅動器另售，關於組合驅動器的詳細內容，請參閱此處。
