直交軸減速機

直交軸減速機
  • 相對於平行軸,直交軸可垂直配置馬達,以節省空間。

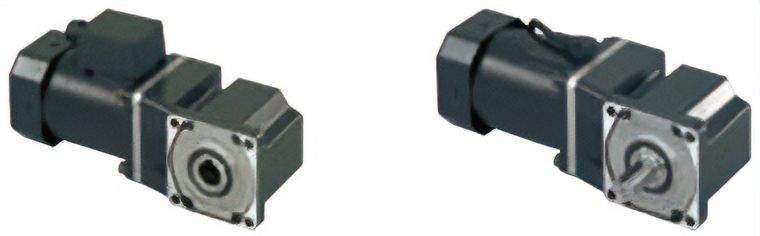

  • 備有中空軸型、中實軸型
  • 搭配馬達:對應25~90W馬達

特徵 | 直交軸減速機

節省空間的理想選擇

相對於負載軸,可垂直配置馬達以節省空間。

5IK90GE-AW2J與減速比18的減速機組合時

豐富的產品種類

減速比從3~180比,20種豐富且詳細的產品規格。可以像平行軸減速機一樣選擇最適用的減速比數。另外,最大容許轉矩與平行軸減速機相同。

  • GE齒輪型的中實軸型在軸端有一個螺紋孔。

使用轉矩臂安裝(另售)

安裝中空軸減速機時(5GE□RH5GU□RH)。可使用轉矩臂(另售)防止空心軸減速機因負載反作用力而旋轉。

低成本

中空軸減速機減少了連接部件,有助於降低零件成本和組裝工時。

低成本

適用產品

請與齒輪軸型組合使用。關於組合產品的規格,請參閱各種馬達適用的頁面。

適用產品 系列、類型 輸出
感應馬達 25 W、40 W、60 W、90 W
可逆馬達 25 W、40 W、60 W、90 W
附電磁剎車馬達 25 W、40 W、60 W、90 W
調速馬達 MSD系列 25 W、40 W、60 W、90 W
BSD系列 25 W、40 W
US系列 25 W、40 W、60 W、90 W
PSH系列 25 W、40 W
MSC-1 + 世界規格K系列 感應調速馬達 25 W、40 W、60 W
MSC-1 + 世界規格K系列 可逆調速馬達 25 W、40 W、60 W

注意事項

  • 反應式同步馬達、轉矩馬達,不適用於與直交軸減速機搭配。

直交軸減速機的機種介紹

備有採用戟齒輪齒輪的直交軸減速機與馬達組合的裝配型機種。

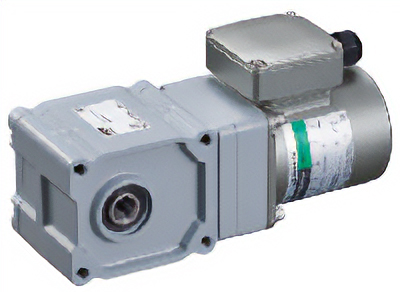

三相高效率馬達KIIS系列直交軸戟齒輪減速機

KII系列具有高剛性不變,透過設計優化實現了前所未有高功率的三相馬達。
最適合與變頻器搭配進行速度控制。
詳情請點選此處

KIIS系列 直交軸減速機型馬達
直交軸中空軸型 JH 減速機

BH系列裝配型直交軸

安裝尺寸104 mm實現200 W的高輸出。

BH系列 裝配型直交軸
中空軸型
中實軸型
