無刷馬達

BLE2系列

具有四種資料設定方法的多功能機型
搭載轉矩限制、16段速運轉、Alarm輸出等功能
附電磁剎車型在上下驅動時可保持負載
輸出　30～400W
速度控制範圍　80～4000r/min

特徵下載產品種類、相關情報縮小產品範圍

特徵 | 無刷馬達 BLE2系列

概要・特徵
追求使用設定、安裝、配線的便利性
透過充實的功能支援客戶
可水洗的IP67防塵・防水馬達
種類豐富的減速機可供選擇

概要・特徵

概述

更新馬達構造，機體更小，實現高輸出、高效率。
驅動器搭配數位面板，可以輕鬆設定轉速。

無刷馬達的優點

無刷馬達轉子部採用永久磁鐵實現高效率。
此為具備節能效果的馬達，可以減少消耗電力和CO₂排放。
此外，小型輕量的馬達有助於節省資源並為碳中和做出貢獻。

進一步了解無刷馬達的構造與特色

追求使用設定、安裝、配線的便利性

透過控制面板輕鬆設定

一面觀看數位顯示，使用操作鍵和設定旋鈕，即可設定運轉資料和參數。

無法自驅動器拆卸操作面板

速度控制範圍

80~4000 r/min
（部分因減速機而異）

速度變動率

±0.2 %
（數位設定時）
快速且確實地配線、連接

由於採用彈簧式連接器，可快速、確實的配線。

有效活用設置空間

可緊密安裝數台驅動器，能藉此省去設置空間，或在相同空間中增加使用軸數。

可直接連接的鎖緊把手式連接器

小型馬達專用鎖緊把手式連接器規格，實現了馬達與驅動器間的直接連接。

簡單連接

由於為不需要螺絲固定的鎖緊把手式，電纜線連接更為簡便。

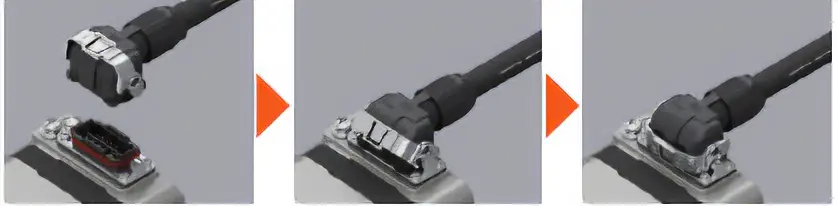

安裝方式

插入連接器

扳下鎖緊把手

連接完成
直接連接馬達與驅動器^*

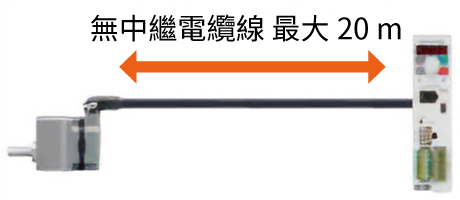

無需中繼電纜線，連接距離可達 20 m。
- * 提供IP規格連接用電纜線用於中繼連接。
提供可動電纜線

如須反覆彎曲電纜線時，請使用可動連接用電纜線。

可以選擇電纜線出線方向

出力軸側出線
後軸側出線
垂直出線

透過充實的功能支援客戶

搭載可配合4個資料設定方法與目的使用的各種功能。
使用支援軟體，即可起動設備並輕鬆確認運轉狀態。

運轉方法

可設定的內容

設定內容	用途、目的	設定值	設定方法
設定內容	用途、目的	設定值	操作面板	外部調速器 PAVR2-20K	外部直流電壓	支援軟體 MEXE02
轉速	可利用任意的轉速運轉。	80~4000 r/min	●	●	●	●

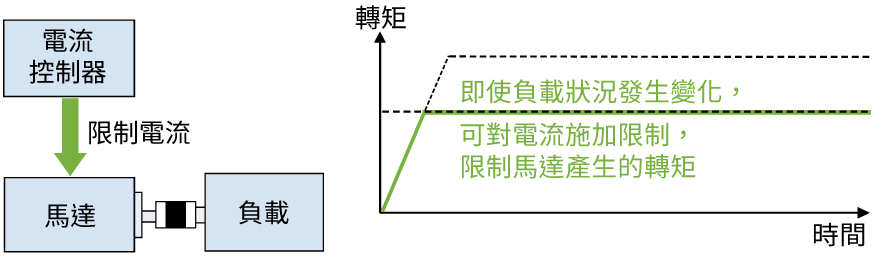

轉矩限制	可將馬達的最大輸出轉矩控制在安全範圍內或配合負載加以限制。	0~300 %	●	●	●	●
加減速時間	起動時和停止時，為避免對負載施加衝擊，可設定加速時間、減速時間。	0~15.0 秒	●	－	－	●
多段速運轉。	可透過2速以上的速度進行運轉	最多16速	●	－	－	●
並列運轉	可將多台馬達以相同速度運轉。	20台以下（使用可變電阻器時）	－	●	●	－

介紹使用操作面板、支援軟體MEXE02的主要功能。

用途・目的	功能	內容
欲確認馬達的發生轉矩	負載率顯示	將馬達的額定轉矩設為100%，顯示負載率。（顯示範圍：0∼300％）
欲顯示輸送帶搬運速度或利用減速機減速的速度	減速比	設定減速比，顯示換算的轉速。
欲利用設定速度控制範圍內的速度運轉	轉速的上下限設定	設定轉速的上限值及下限值。
欲於馬達運轉中變更速度	速度示教	可在馬達運轉中以監視模式變更轉速。

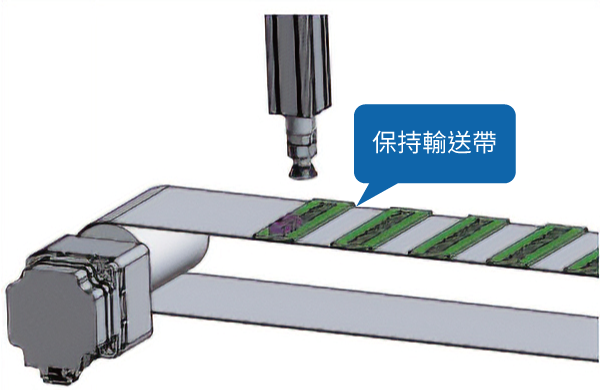

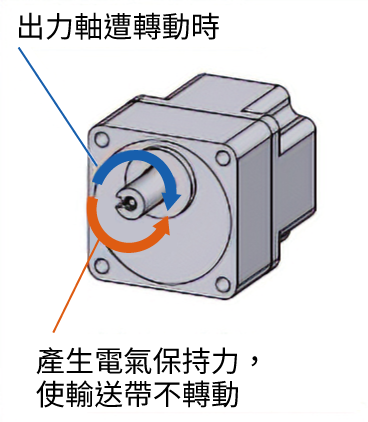

欲使馬達在停止時簡易保持	負載保持功能	可在馬達停止時產生電氣的保持轉矩。（保持力可達額定轉矩的50％）注意事項對驅動器的電源供給若OFF，將失去保持力，無法用於停止時的掉落防止等。
欲緩和起動時、停止時的衝擊	衝擊緩和平滑調整	慢慢加速，以避免起動時、停止時搬運的負載不動，停止時也會慢慢停止的功能。
欲確認故障的發生內容	Alarm	可鎖定過負載、連接不良、運轉操作錯誤等故障時的原因，迅速因應。
欲有助於動作確認或定期維修	Information	在輸出Alarm前輸出。在各Information的參數輸入適當值，有助於設備的維修。
欲保護已設定的資料	編輯鎖定	禁止利用操作面板進行資料、參數編輯或刪除、本地操作運轉。

使用支援軟體 MEXE02 的實用功能

透過使用支援軟體 MEXE02，除了可進行運轉資料或各種參數設定、編輯之外，還可示教、監視各種狀態。

支援軟體　下載請點選此處

各種功能可用於設備啟動、運用、維修。

採用、評估
備有可助於配線檢查或測試運轉的功能。
- 運轉資料的設定及儲存
- I/O監視
- 示教・遙控運轉
調整
安裝設備後，有助於馬達動作調整的功能。
- 波形監視
診斷、維修
備有開始運用後有助於發生問題時進行診斷或維修功能。
- Alarm監視
- 狀態監視
- Information資訊監視

運轉資料/參數設定畫面

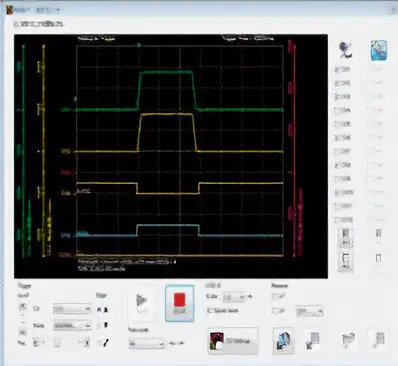

波形監視

可水洗的IP67防塵・防水馬達

優良的防護結構、防護等級

馬達結構

零件接合處均採用密封零件（O型環）、防止水滲入馬達內部。
連接器結構

連接器構造內藏密封墊、O型環，提高防水性能。

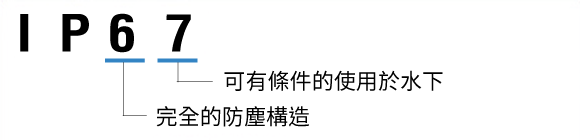

符合IP67標準，包括連接器部分。

水洗 IP67 等級

安裝在設備上時可直接水洗

使用時會沾附灰塵也OK
防水測試條件：水下1m、30分鐘

考量到長年使用劣化的「水洗防水測試」本公司自行評估試驗

東方馬達獨家「水洗防水測試」^*

① 熱衝擊測試: 對密封零件（O型環）施加相當於使用5年的加熱劣化

② 振動測試: 對馬達施加振動

③ 淋水測試: 施加100kPa水壓的水

*請點選此處以了解有關測試條件的更多詳細資訊。

耐腐蝕性提升

表面施加特殊塗裝，不易生鏽，出力軸與螺絲使用不鏽鋼材質。安裝面也經過塗裝，因此安裝在不鏽鋼設備上也不易生鏽。

適用於潔淨的環境

屬高效率馬達，故無需搭載冷卻風扇。因此，不需擔心揚起外部灰塵。

IP66/IP67規格連接用電纜線新登場

我們推出了用於馬達和驅動器之間中繼連接的IP規格連接用電纜線。
中繼部分的連接器採用符合IP66/IP67標準的產品

關於產品詳情，請洽詢本公司各據點、營業所或客戶諮詢中心。

種類豐富的減速機可供選擇

除了舊有的平行軸減速機GFV減速機之外，產品種類更增加了具備高減速比、高強度、節省空間等特色的減速機。大幅提升出力軸的容許載重或最大容許轉矩。

減速機種類和特徵

減速機類型	平行軸減速機			直交軸減速機	中空軸扁平式減速機
減速機類型	GFV減速	JV減速機	JB減速機	JH減速機	FR減速機
外觀
特徵	鐵製出力軸、不鏽鋼出力軸出力軸前端進行螺孔加工。備有使用食品機械用H1潤滑油的產品種類	高減速比不鏽鋼出力軸	高剛性高減速比一體式安裝腳座	省空間、省成本高強度不鏽鋼出力軸	省空間、省成本高容許轉矩
輸出	30 W、60 W、120 W 200 W、300 W、400 W	200 W、300 W、400 W	200 W、300 W、400 W	60 W、120 W、200 W 300 W、400 W	30 W、60 W、120 W 200 W、300 W、400 W
減速比	5~200	100~450	5~1200	5~200	5~200
額定壽命	10000小時	5000小時	5000小時	5000小時	10000小時
容許懸吊載重^*	1400 N	3123 N	3123 N	2405 N	2040 N
容許推力載重^*	400 N	480 N	577 N	550 N	800 N
容許轉矩^*	70 N·m	198 N·m	518 N·m	82.8 N·m	54 N·m
