無刷馬達

BLH系列

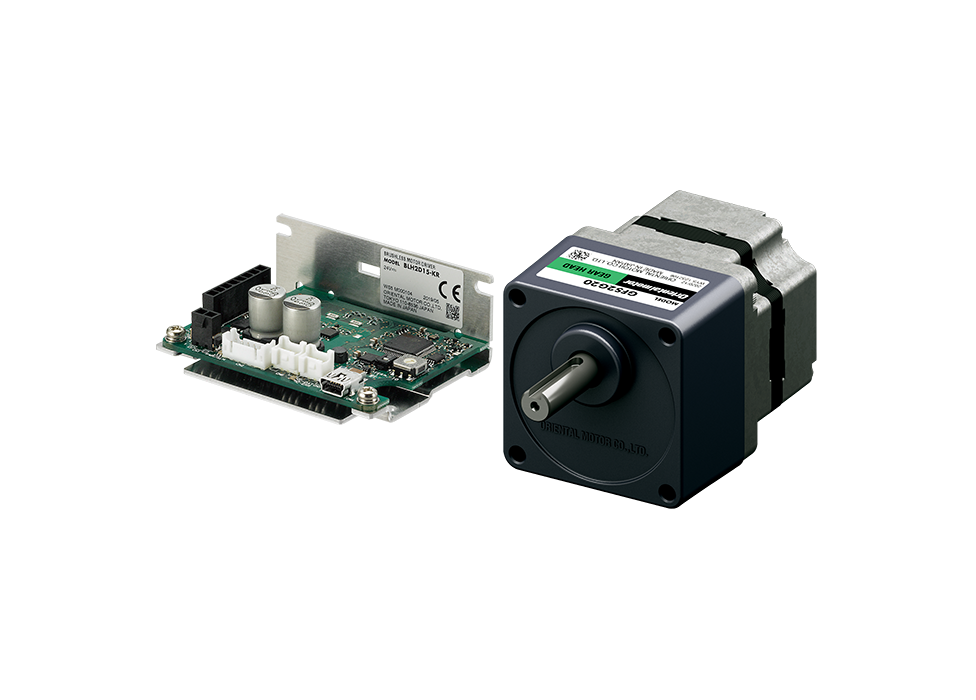

無刷馬達 BLH系列
  • DC24V輸入 小型驅動器
  • 最適合用於設備嵌入式
  • RS-485通訊對應
  • 輸出 15~100W
  • 速度控制範圍 (80)100~3000r/min

特徵 | 無刷馬達 BLH系列

BLH系列概要

選擇豐富的無刷馬達

輸出

15 W/30 W/50 W/100 W

馬達種類

  • 連接器型/導線型(IP40)
  • 電纜線型(IP65)
  • 附電磁剎車馬達(IP65)

出力軸型

平行軸減速機 GFS減速機
平行軸減速機
GFS減速機

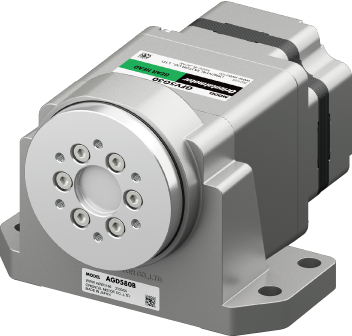

CS減速機型馬達
CS減速機型馬達

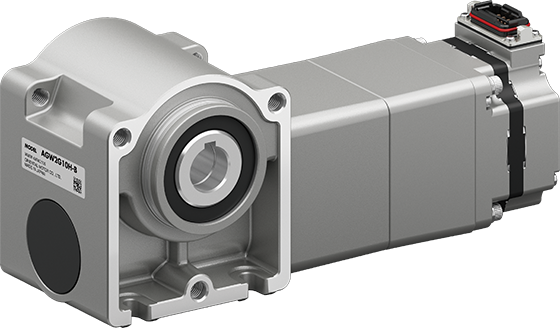

中空軸扁平式減速機 FR減速機
中空軸扁平式減速機
FR 減速機
圓軸型
圓軸型

3 種可選驅動器類型

  • 類比設定型

    類比設定型

    • 透過旋鈕設定轉速
    • 利用I/O控制運轉或停止
  • 數位設定型

    數位設定型

    • 使用支援軟體設定轉速
    • 利用I/O控制運轉或停止
  • RS-485通訊型

    RS-485通訊型

    • 透過Modbus通訊協定以網路設定轉速
    • 可透過上位控制器進行監控

小型・輕量・基板型

  • 15 W、30 W、50 W

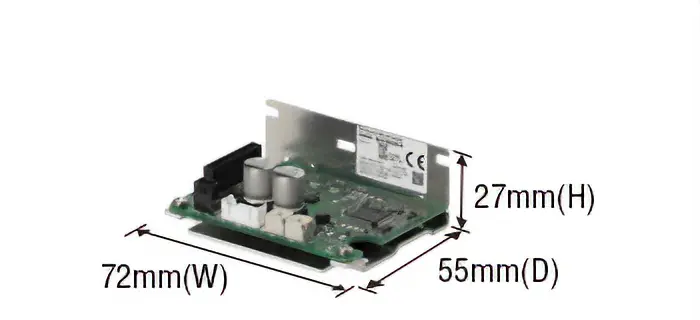

    [15 W、30 W、50 W 驅動器] (46 g)
  • 100 W

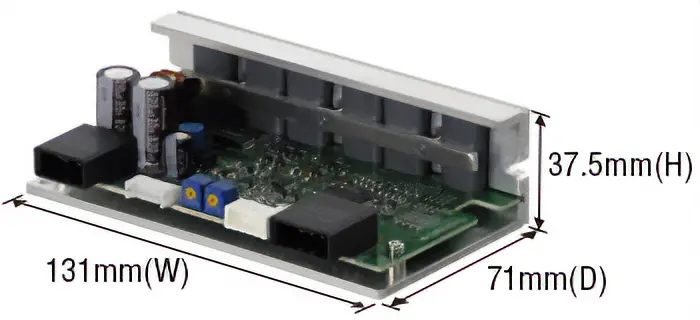

    [100 W 驅動器](300 g)

小型驅動器功能及設定方法

驅動器種類 類比設定型 數位設定型 RS-485通訊型
外觀 類比設定型 數位設定型 RS-485通訊型
特徵
  • 使用旋鈕或外部類比信號進行簡單調速
  • 利用I/O控制運轉・停止
  • 利用電腦設定支援軟體MEXE02
  • 利用I/O控制運轉・停止
  • 透過Modbus通訊以網路設定
  • 直接從上位控制器控制運轉和停止
輸出 15 W/30 W/50 W/100 W 15 W/30 W/50 W 15 W/30 W/50 W
速度控制範圍 100~3000 r/min 80~3000 r/min 80~3000 r/min
速度設定方法 內部調速器
外部調速器
外部直流電壓
PWM信號
MEXE02
RS-485通訊
功能 瞬間停止
加速/減速運轉
多段速運轉
並列運轉
負載率顯示
轉矩限制
負載保持功能
減速停止
Information

透過最佳控制提升設備附加價值

可實現精細的調速,優異的速度變動率則有助於實現各種類型的運轉。

縮短設備的生產節拍

在速度控制範圍內發揮優異的轉矩特性。

縮短設備生產節拍時間的兩個要因。

縮短起動時間
透過瞬間最大轉矩(1.5倍額定轉矩)來減少啟動時間
減少停止時間
可以設定更短的減速停止時間。
縮短起動時間

選擇減速停止方法(數位設定型、RS-485通訊型)

數位設定型在減速停止時會發生剎車力,並可依據任意設定的時間停止。
減速停止的動作可在支援軟體MEXE02上設定。

選擇減速停止模式

調整轉矩(數位設定型,RS-485通訊型)

搭載能夠抑制馬達的生轉矩的轉矩限制功能。
以額定轉矩為100%,瞬間最大轉矩可設定的範圍為0~200%。
此外,在支援軟體 MEXE02內可設定負載率監視或於任意設定的門檻值(轉矩值)Information輸出。

轉矩限制設定為50 %時

用途例

  • 鎖緊力量的調整
  • 沖壓應用中的加壓(推)
  • ·防止夾傷(小推力)
  • 夾持力調整
調整轉矩

適合靜音環境使用

重新檢視驅動器的驅動方式後,與舊有產品相比,本產品成功降低噪音。

舊有產品與改款品的驅動音比較(有驅動音)

同步運轉(數位設定型、RS-485通訊型)

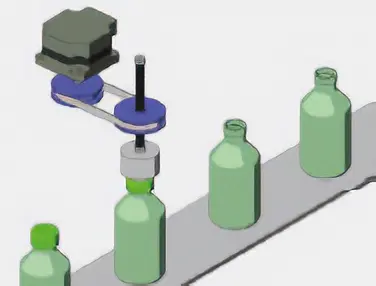

數位設定能以1 r/min為單位設定速度,使複數的馬達進行同速運轉。也可支援同速運轉,讓2台輸送帶並行或無人搬運台車(AGV)行走。

施加外力時產生保持力,負載保持功能(數位設定型、RS-485通訊型)

可在沒有機械剎車時,作為電氣的保持剎車*,於停止時使用。

  • *保持不超過額定轉矩50 %的負載。

沒有機械剎車機構的優點

  • 由於沒有零件磨耗,因此無需維護,使用壽命長
  • 用於設備的節省空間與輕量化

注意事項

對驅動器的電源供給為OFF時將失去保持力。請勿用於停止時防止落下的用途。

負載保持功能

用途例

適用於需頻繁重覆運轉、停止的用途。

負載保持功能

選擇性豐富的馬達/減速機

1條電纜線即可直接連接、無需中繼處理(連接器型)

連接用電纜線

實現高1等級的輸出(連接器型)

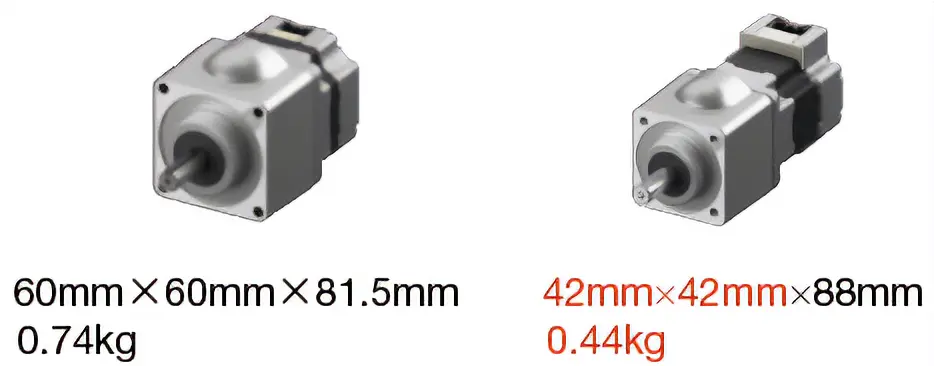

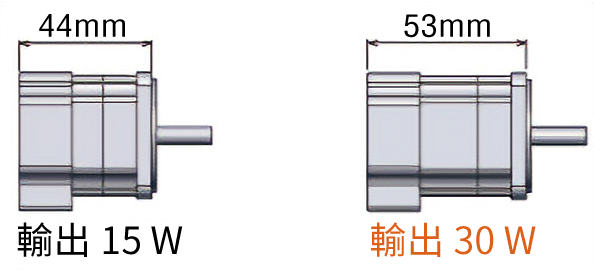

  • 相同安裝面的基礎上,實現更高等級的輸出(安裝尺寸42 mm)

    相同安裝面的基礎上,實現更高等級的輸出(安裝尺寸42 mm)
  • 相同輸出功率的基礎上,實現小型化(輸出功率30 W)

    相同輸出功率的基礎上,實現小型化(輸出功率30 W)

使用電磁剎車來靜止、保持 附電磁剎車馬達

附電磁剎車馬達在水平驅動時可保持位置。
除了停止設備更換工作物或加工時可保持停止位置之外,在發生停電等意外時,能保持負載。

容許轉矩

注意事項

本產品不可用於捲下運轉等上下驅動用途。

確認MOVE輸出能停止馬達(數位設定型、RS-485 通訊型)

使用MOVE輸出可確認電磁剎車OFF的時序。

可依用途選擇的減速機

減速機類型 平行軸減速機 中空軸扁平式減速機
GFS減速機 CS減速機型馬達 FR減速機
外觀 GFS減速機 CS減速機型馬達 FR減速機
特徵
  • 多樣的減速比
  • 額定壽命10000小時*
  • 提升耐載重
  • 中心軸
  • 額定壽命10000小時
  • 節省空間、節省成本
  • 高容許轉矩
  • 額定壽命10000小時
馬達輸出功率 15 W/30 W/50 W/100 W 15 W/30 W/50 W 30 W/50 W/100 W
減速比 5~200 5~20 5~200
  • *15 W之額定壽命為5000小時。

減速機的特徵詳情請參閱此處。

對應支援軟體

使用支援軟體 MEXE02 的實用功能

透過使用支援軟體 MEXE02,除了可進行運轉資料或各種參數設定、編輯之外,還可示教、監視各種狀態。

支援軟體 下載請點選此處

透過各種功能,從起動到維修全面支援

  • 起動、評估

    備有可助於配線檢查或測試運轉的功能。

    • 運轉資料的設定及保存
    • I/O監視
    • 示教・遙控運轉
  • 調整

    安裝設備後,有助於馬達動作調整的功能。

    • 波形監視
  • 診斷、維修

    備有開始運用後有助於發生問題時進行診斷或維修功能。

    • Alarm監視
    • 狀態監視
    • Information監視
  • 運轉資料/參數設定畫面
    運轉資料/參數設定畫面
  • 波形監視
    波形監視

支援軟體的詳細功能說明

利用網路通訊一併設定、集中管理

在RS‐485通訊中可進行運轉資料和參數設定、運轉指令的輸入。網路通訊協定對應Modbus(RTU)。

易於設定和更改運轉資料並節省接線

簡單設定運轉資料

優點

  • 簡單設定轉速或轉矩限制值等運轉資料。
  • 可一次同時設定複數軸的運轉資料、參數。
  • 使用遙控I/O、串行通訊節省配線。

啟用遠端和持續監視

可隨時監視

優點

  • 持續監視驅動器狀態,包括轉速和負載率。
  • Information功能實現預防性和系統性維護。
