特徵 | 無刷馬達 BMU系列

轉一轉、按一按。輕鬆進行速度控制。

觀看影片輕鬆進行速度控制

配線簡單。立即起動。

觀看影片輕鬆配線及起動

最高轉速4000 r/min 速度比1：50（為舊有產品的2.5倍）

BMU系列最高速度為4000r/min。速度比達到1：50（80～4000r/min）。速度變動率亦從舊有產品±0.5％大幅提升至±0.2%。

無刷馬達的優點

無刷馬達轉子部採用永久磁鐵實現高效率。
此為具備節能效果的馬達，可以減少消耗電力和CO₂排放。
此外，小型輕量的馬達有助於節省資源並為碳中和做出貢獻。

• 進一步了解無刷馬達的特長

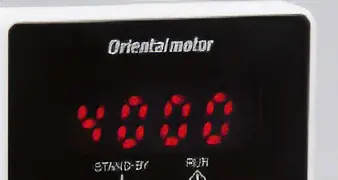

• 轉速顯示

  顯示以1 r/min為單位的馬達轉速。此外，計算輸送帶減速比，設定成「減速比」參數，即可以m/s顯示輸送帶搬運速度。可直接確認輸送帶搬運速度。

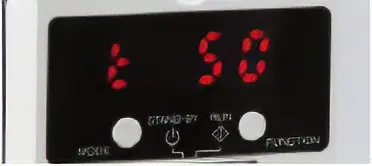

• 負載率的顯示

  將馬達的額定轉矩視為100%，可透過百分比顯示負載率（40∼200%）。
  除了可確認裝置起動時的負載狀態外，亦可確認長年變化下的負載狀態。



• 保護功能

  搭載過負載保護功能與過電壓保護功能等各種保護功能。
  當保護功能運作，除了在顯示器上顯示Alarm代碼外，也會輸出Alarm信號。



4速運轉

可將資料設定成運轉資料No.0、No.1、No.2、No.3，進行M0與M1端子的輸入切換，以執行4速運轉。

注意事項

4速運轉時，馬達的旋轉方向無法透過外部輸入訊號改變。
（30、60、120 W）

設定加減速時間

要進行加速時間、減速時間的設定時，除了可調整加減速時間設定器外，亦可進行數位設定。

• 設定範圍：0.0～15.0秒（初始值：0.5秒）

可仔細調整搬運物啟動停止時的衝擊緩和或配合生產節拍，自由進行時間設定。

停止時保持出力軸

馬達停止時，能以電力保持負載。（保持力約為額定轉矩的50%）

注意事項

對驅動器的電源供給為OFF時，將失去保持力。停電時，無法防止落下。

其他功能

• 設定旋鈕的鎖定
• 以外部信號運轉時，可將正面面板的開關操作設為「無效」。

直接連接用鎖定把手式連接器（連接器型）

專為小型馬達設計的鎖定把手式連接器，可實現馬達和驅動器之間的直接連接。

連接例

由於鎖定把手式不需要螺絲安裝，因此可簡單連接電纜線。

安裝方式

• 插入連接器
• 扳下鎖緊把手
• 連接完成

直接連接馬達與驅動器^*

無需中繼電纜線，連接距離可達 10 m。

另提供可動電纜線

在電纜線重複彎曲的應用中使用可動連接用電纜線。

• *連接器型用於中繼連接時，備有IP規格連接用電纜線。

可以選擇電纜線出線方向

防塵·防水馬達的特徵

優良的防護構造、保護等級

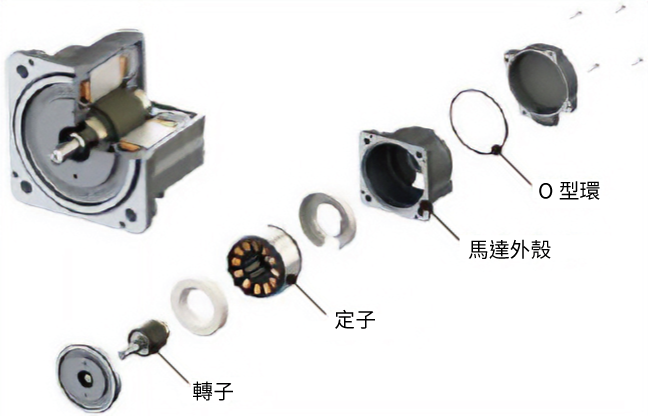

• 馬達構造

  零件接合處均採用密封零件（O型環）、防止水滲入馬達內部。



• 連接器構造

  連接器構造內藏密封墊、O型環，提高防水性能。
  符合IP67標準，包括連接器部分。



可水洗的IP67規格

安裝在設備上時可直接水洗。

會沾附灰塵的用途也OK

防水測試條件：

水下1m 、 30 分鐘

考量到長年使用劣化的「水洗防水測試」 本公司自行評估

• *按此處 了解有關測試條件的更多詳細資訊。

提高耐腐蝕性

施加特殊塗裝不易生鏽，出力軸或螺絲使用不鏽鋼材質。安裝面有塗裝，即使安裝於不鏽鋼設備也不易生鏽。

適用於潔淨環境

屬高效率馬達，故無需搭載冷卻風扇。因此，不需擔心揚起外部灰塵。

IP66/IP67規格連接用電纜線新登場（連接器型用）

我們推出了用於馬達和驅動器之間中繼連接的IP規格連接用電纜線。
中繼部分的連接器採用符合IP66/IP67標準的產品。

• 關於產品詳情，請洽詢本公司各據點、營業所或客戶諮詢中心。

除了舊有的平行軸減速機GFV減速機之外，產品種類更增加了具備高減速比、高強度、節省空間等特色的減速機。
大幅提升出力軸的容許載重或最大容許轉矩。

減速機的種類與特徵

減速機種類	平行軸減速機			直交軸減速機	中空軸扁平式減速機
	GFV減速機	JV減速機	JB減速機	JH減速機	FR減速機
外觀
特徵	鐵軸、不鏽鋼出力軸 出力軸前端實施螺孔加工 備有使用食品機械用H1潤滑油的產品種類	高減速比 不鏽鋼出力軸	高剛性 高減速比 腳座安裝一體型	節省空間、節省成本 高強度 不鏽鋼出力軸	節省空間、節省成本 高容許轉矩
輸出	30W、60W、120W 200W、300W、400W	200W、300W、400W	200W、300W、400W	60W、120W、200W 300W、400W	30W、60W、120W 200W、300W、400W
減速比	5 ～ 200	100 ～ 450	5 ～ 1200	5 ～ 200	5 ～ 200
額定壽命	10000小時	5000小時	5000小時	5000小時	10000小時
容許懸吊載重*	1400 N	3123 N	3672 N	2405 N	2040 N
容許推力載重*	400 N	480 N	577 N	550 N	800 N
容許轉矩*	70 N·m	198 N·m	518 N·m	82.8 N·m	54 N·m

• *輸出200 W、3000 r/min、最大減速比的值。

按此處了解有關減速機功能的更多資訊。

容許轉矩大幅提升，法蘭輸出頭（另售）。

安裝在平行軸減速機上可增加容許懸吊載重和容許軸向載重。
