無刷馬達

馬達單體

無刷馬達馬達單體

本產品能夠搭配客戶設計的驅動器（驅動迴路）。
準備與驅動器組合時所需的線圈電阻、電感、感應電壓常數、最大容許電流等馬達規格
備有高強度・低噪音減速機
DC 24/48 V
輸出 15～400W

如有任何需求，請填寫官網的諮詢表單

特徵

特徵 | 無刷馬達馬達單體

網路洽詢

種類

圓軸型

出力軸型	額定電壓 [V]	安裝尺寸 mm	輸出 W	重量 kg	IP等級	品名
	24 VDC	42	15	0.25	IP40	BLHM015K-A
	24 VDC	42	30	0.27	IP40	BLM030DHK-A
	24 VDC	60	30	0.5	IP40	BLHM230K-A
			30	0.5	IP65	BLHM230KC-A
			50	0.47	IP40	BLM250DHK-A
	24 VDC	80	50	0.8	IP40	BLHM450K-A
	24 VDC	80	50	0.8	IP65	BLHM450KC-A
	24 VDC	90	100	1.4	IP40	BLHM5100K-A
	24 VDC	90	100	1.4	IP65	BLHM5100KC-A
	24 VDC	104	200	2.4	IP40	BLVM620K-A
	48 VDC	104	400	2.4	IP40	BLVM640N-A

馬達需要連接用電纜線。

與減速機的組合

備有高強度・低噪音減速機提升轉矩

無刷馬達備有高強度、低噪音型的各種專用減速機。
透過靈活運用減速機，可獲得單靠馬達單體無法產生的大轉矩，從而實現大慣性驅動。
另外，透過齒輪的減速效果，可將負荷變化引起的速度變動控制在較小的範圍內。

減速機類型	平行軸減速機 GFS減速機	CS減速機型馬達	中空軸扁平式減速機 FR減速機
外觀
特徵	多樣的減速比額定壽命10000小時^*1	提升懸吊、軸向載重同心軸額定壽命10000小時	省空間、省成本不飽和容許轉矩額定壽命10000小時
馬達輸出功率 [W]	15、30、50、100、200、400	30、50 W	30、50、100、200、400
減速比	5、10、15、20、30、 50、100、200^*2	5、10、 15、20	5、10、15、20、30、 50、100、200^*3

*1: 15 W之額定壽命為5000小時。

＊2: 15 W的減速比為5～100。

＊3: 200 W的減速比為10～100。400 W的減速比為5～100。

馬達/減速機的產品種類

品名中的□為表示減速比的數字。

出力軸型	額定電壓 [V]	安裝尺寸 mm	輸出 W	重量 kg	IP等級	品名（馬達、減速機）
平行軸減速機 GFS減速機	24 VDC	42	15	0.5	IP40	BLHM015K-□^*1
	24 VDC	60	30	0.88^*2	IP40	BLHM230K-GFS /GFS2G□
	24 VDC	60	30	0.88^*2	IP65	BLHM230KC-GFS /GFS2G□
	24 VDC	80	50	1.69^*2	IP40	BLHM450K-GFS /GFS4G□
	24 VDC	80	50	1.69^*2	IP65	BLHM450KC-GFS /GFS4G□
	24 VDC	90	100	2.8^*2	IP40	BLHM5100K-GFS /GFS5G□
	24 VDC	90	100	2.8^*2	IP65	BLHM5100K-GFS /GFS5G□
	24 VDC	110	200	5.4^*2	IP40	BLVM620K-GFS /GFS6G□
	48 VDC	110	400	5.4^*2	IP40	BLVM640N-GFS /GFS6G□
CS減速機型馬達	24 VDC	42	30	0.44	IP40	BLM030DHK-□CS
CS減速機型馬達	24 VDC	60	50	0.87	IP40	BLM250DHK-□CS
中空軸扁平式減速機 FR減速機	24 VDC	60	30	1.3	IP40	BLHM230K-GFS /GFS2G□FR
	24 VDC	60	30	1.3	IP65	BLHM230KC-GFS /GFS2G□FR
	24 VDC	80	50	2.4	IP40	BLHM450K-GFS /GFS4G□FR
	24 VDC	80	50	2.4	IP65	BLHM450KC-GFS /GFS4G□FR
	24 VDC	90	100	3.6	IP40	BLHM5100K-GFS /GFS5G□FR
	24 VDC	90	100	3.6	IP65	BLHM5100K-GFS /GFS5G□FR
	24 VDC	104	200	7.2	IP40	BLVM620K-GFS /GFS6G□FR
	48 VDC	104	400	7.2	IP40	BLVM640N-GFS /GFS6G□FR

*1: 15W產品是馬達和減速機一體化的減速機型馬達。

*2: 當減速比為200減速比

*3: 需要另外馬達連接用電纜線。

無刷馬達特徵

構造

我司的無刷馬達是轉子內藏型。
定子內側有轉子，轉子表面裝有永久磁鐵。因轉子較細，慣性慣量小，當加速、減速時響應性佳。
另外，由於定子位置靠近馬達表面，是散熱性良好、小型且高輸出功率的馬達。

無刷馬達的構造

動力性能

速度變動小的轉矩曲線

轉矩設計重視中低速的轉速領域，因此具有因應負載變化，速度變動較小的特性。

BLHM230K-A(□60 mm-30 W)

驅動器電源電壓 DC24 V

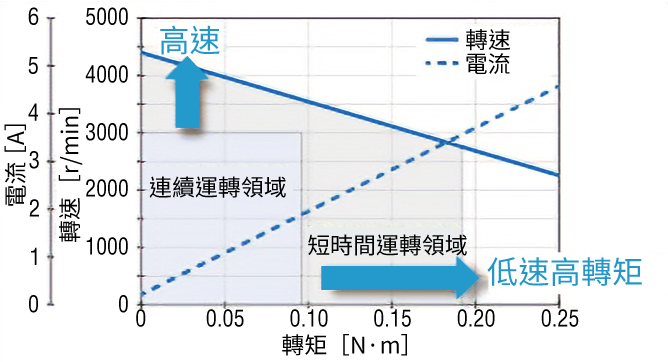

也能活用於高速區和低速高轉矩領域

本產品能夠與客戶設計的驅動器組合，利用高速領域或低速高轉矩來驅動。
短時間運轉領域
有助於提高應用程式的效能。

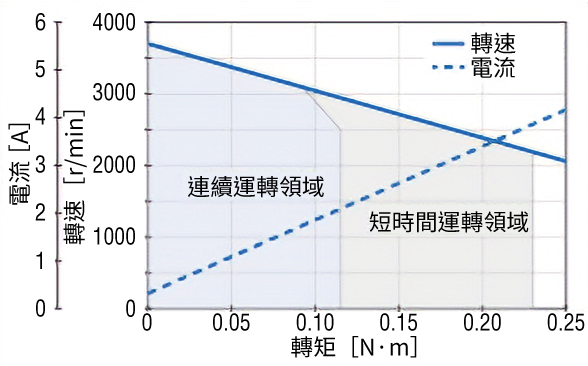

BLM030DHK-A(□42 mm-30 W)

驅動器電源電壓 DC24 V
單位電流產生的轉矩大

由於轉矩常數大，可讓小型馬達在高負載下驅動。
另外，在電源和回路限制上的電流限制轉矩的領域也可使用。

低振動、信賴性

低齒槽轉矩

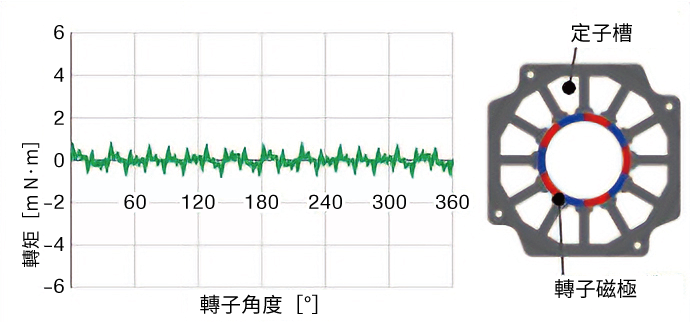

透過轉子磁極數和定子槽數的適當組合，實現了低齒槽轉矩。
可抑制低速區的振動及旋轉不穩定，實現順暢旋轉。
抗偏心負荷

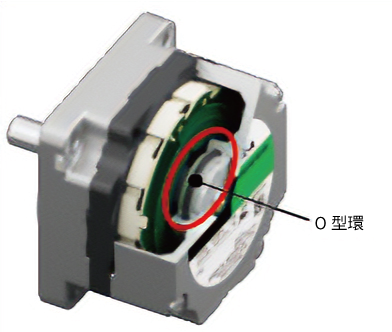

透過在軸承外圈上安裝 O 形圈，提高了抗蠕變性。也可用於風扇和幫浦的應用。
（圓軸型是將負載直接安裝在馬達出力軸上的類型。）
透過調整轉子平衡抑制振動

透過檢查、調整來抑制轉子（運轉子）的不平衡。可抑制中高速區的振動和旋轉不均，順暢地旋轉。

用途例

AGV
- 小型、高輸出
- 高低速均穩定
- 即使24小時運作也低發熱量
醫療裝置、分析設備
- 低振動、平穩啟動和關閉有助於提高設備規格
- 低噪音，提高設備安靜度
- 一種品名可對應全球
幫浦
- 由於使用耐高溫軸承，設備壽命更長
- 抗蠕變結構可承受容易產生偏心負載的應用
- 低發熱量可防止樣本變質
安全門自動門
- 小型設計，適合安裝在外框內
- 快速順暢的開合
- 即使因風造成的負載波動也能保持穩定的速度
攪拌機
- 即使負載變動也能保持穩定的轉速
- 發熱量低，可連續運轉
- 採用防蠕變結構，比傳統型號故障更少

另提供專用驅動器

我們提供了一種小型基板型驅動器，可驅動上述馬達。
透過正弦波驅動，實現了順暢的旋轉和低噪音、低振動。

備有類比設定型、數位設定型、RS-485通訊型。
