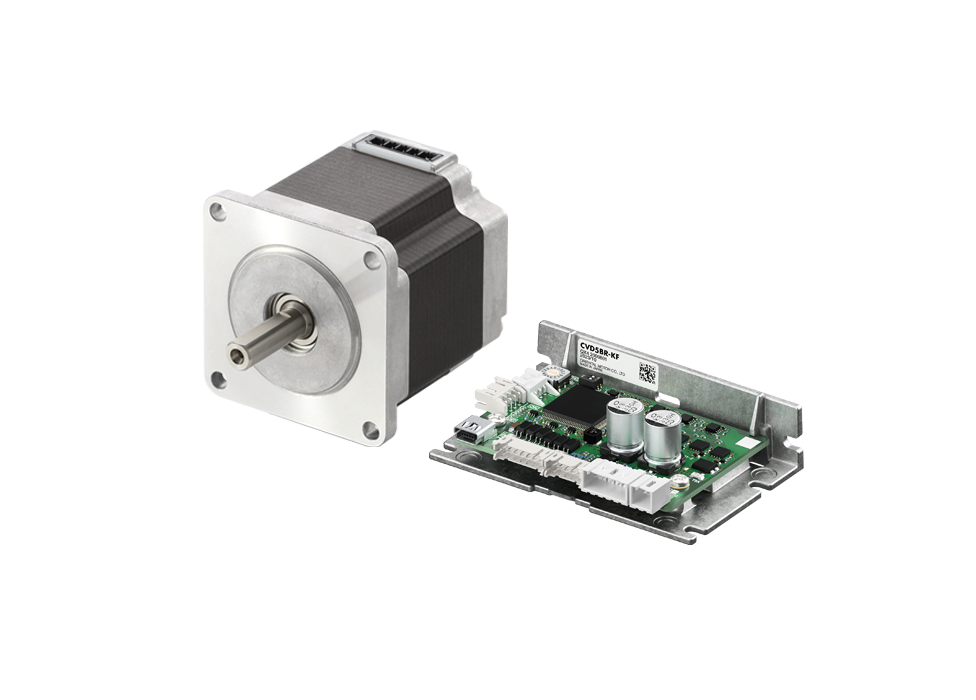

特徵 | 5相步進馬達PKP系列/CVD系列全閉回路控制型驅動器

高精度

由於5相PKP系列的基本步級角為0.72°（高解析度型為0.36°），停止精度為±0.05°，因此可達到高精度定位。另外，以微步級驅動器控制時，靜止角度誤差依舊維持高精度，與全步級驅動時幾乎相同。

不會因微步級使停止精度惡化

（5相CVD系列驅動器＋5相PKP系列馬達）

低振動化

由於5相PKP系列的基本步級角較小，為0.72°（高解析度型為0.36°），因此與基本步級角 1.8°的2相步進馬達相比，振動和噪音較低。另外，藉由微步級驅動時可更進一步降低振動與噪音。

2相步進馬達的振動特性示例

5相步進馬達的振動特性示例

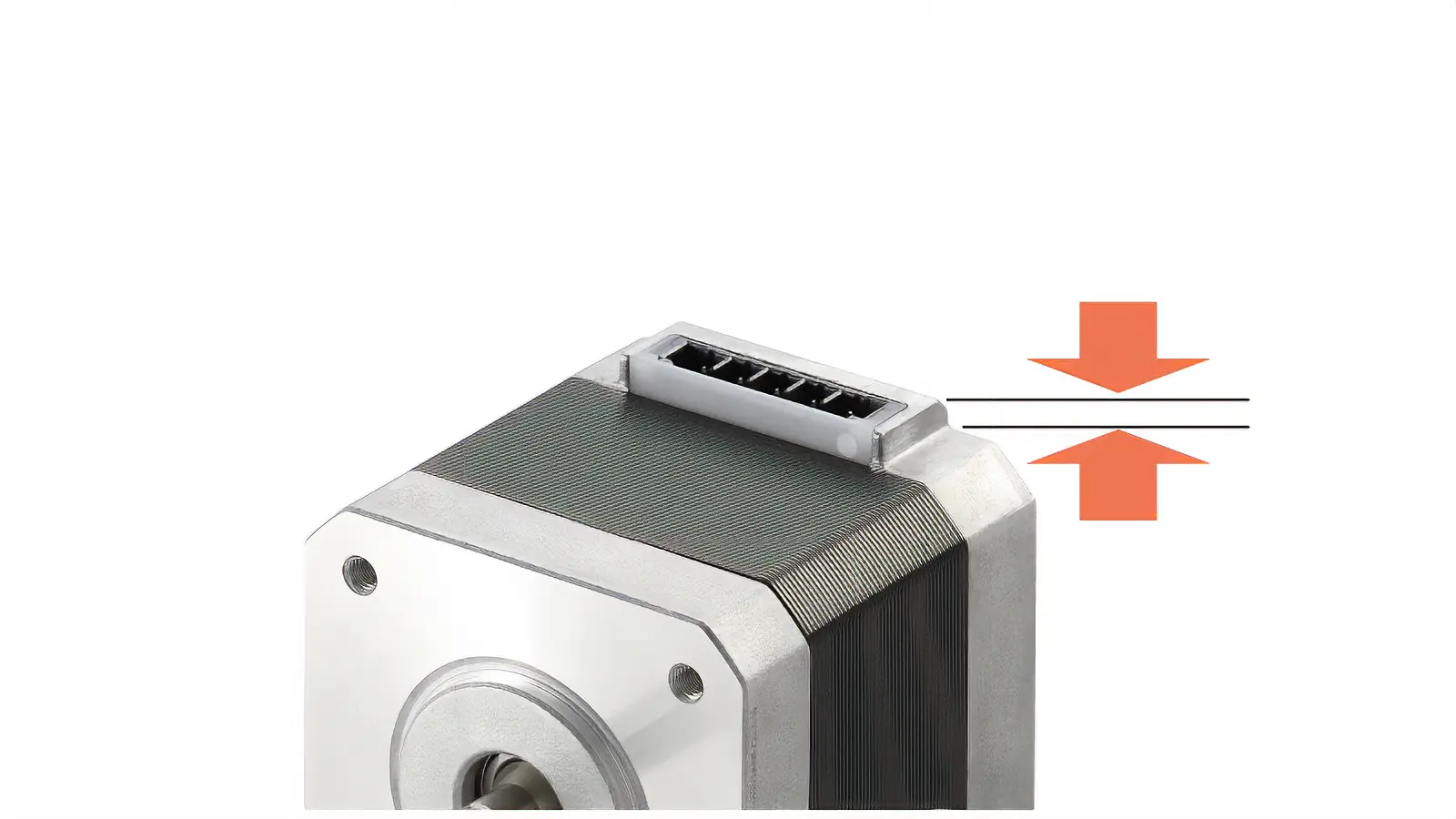

採用小型・薄型連接器

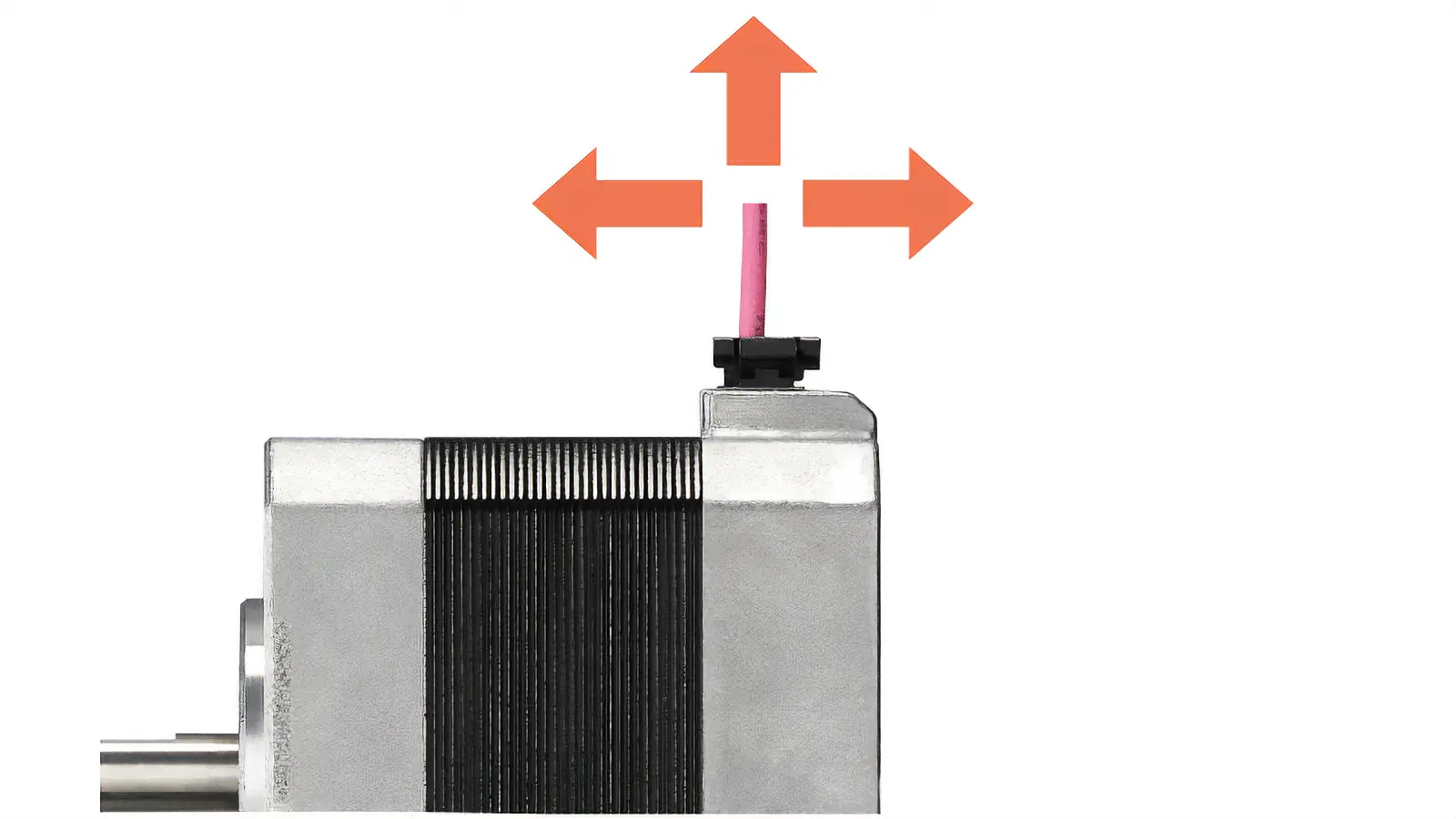

PKP系列採用小型、薄型連接器，連接器部的突出降低（部分產品除外）。也因馬達電纜線的出線方向朝上，配線自由度相對提高。

• *詳細內容請參閱各馬達的外形圖。

高效率設計

CVD系列與舊有產品相比增加輸出電流，實現高轉矩化。為能增加輸出電流，採用了顧慮到可減低發熱量的設計。

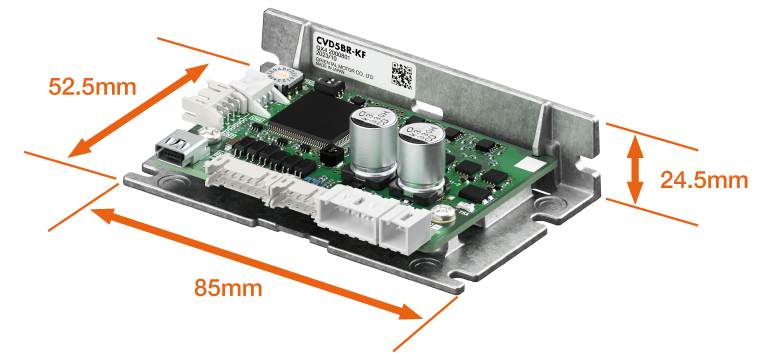

業界最小等級的高性能驅動器

CVD 系列是一款小巧輕便的驅動器，有助於節省空間。

重量：20～70 g（取決於驅動器類型）

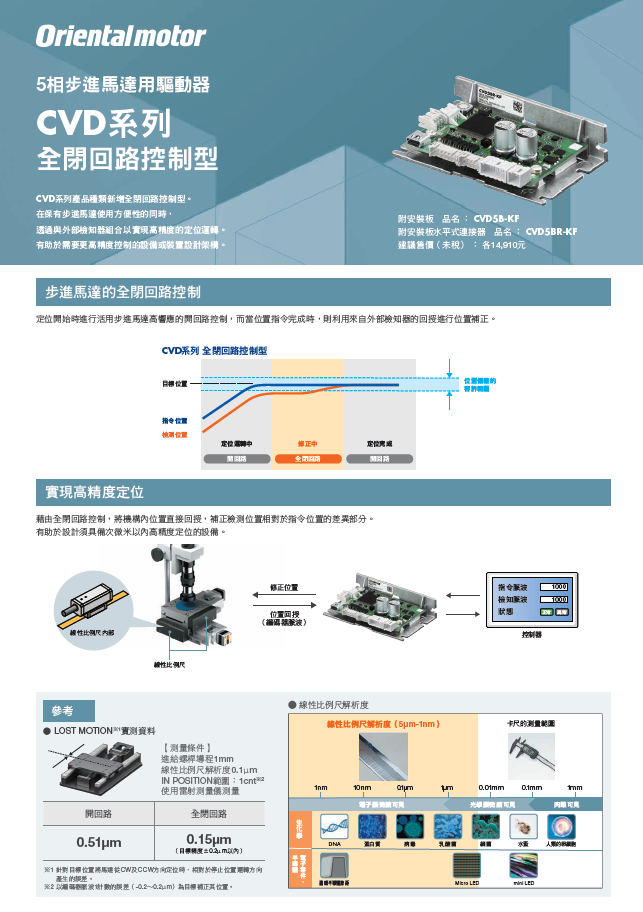

全閉回路控制型的特點

全閉回路控制型，可與外部檢知器結合，實現次微米高精度定位。有助於構建需要更高精度控制的設備或設計。

詳情請點選此處

5相步進馬達

系列	類型	安裝尺寸 ［mm］	基本步級角 [°]
PKP	標準	28，42，60	0.72
	高解析度		0.36
	TS減速機	42	0.024～0.2
PK	標準	20, 28, 42, 60	0.72

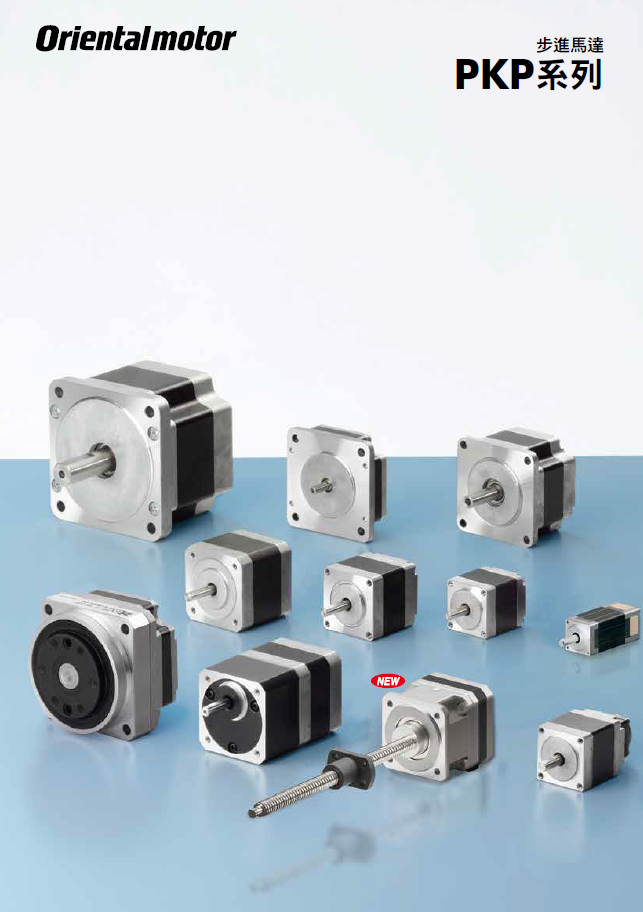

PKP系列 5相步進馬達 詳情請點選此處
