特徵 | 轉矩馬達 TM系列

轉矩馬達啟動轉矩大，具有低速高轉矩、高速低轉矩的特性（斜坡特性）。
充分運用此特性，作為捲取或張力用的馬達可廣泛用於各種用途。

請參考轉矩馬達的特性

可簡單調整轉矩

TM系列可使用轉矩控制器的內部轉矩設定器等，簡單進行馬達轉矩的設定、調整。

可簡單捲繞、調整張力！

系統構成範例

如果不需要使用張力控制器或伺服馬達進行高精度控制，則可以使用 TM 系列透過簡單的系統配置來調整張力。

能簡易地實現捲繞・張力調整的優惠價格

相較於張力控制器或伺服馬達低成本實現捲繞・張力調整

轉矩控制器的特徵

搭配系統有3種類的轉矩設定方法

使用內部轉矩設定器、選購配件的外部轉矩設定器（PAVR-20KZ）、外部直流電壓中的任一項，進行轉矩設定。
使用外部直流電壓時，可以連接到上位PLC並使用直流電壓進行控制，有助於自動化。
亦可切換內部／外部，進行2 階段的轉矩設定。

配備轉矩微調功能

相對於設定值，不同馬達的實際馬達輸出轉矩可能略有不同。
TM 系列功率控制器配備轉矩微調電位器（ADJUST 功能）來調節這種變化。
當使用多個馬達時，例如在多馬達控制中，可以輕鬆抵消每個馬達之間的扭矩差異。

全功能

• 檢知馬達連接不良Alarm輸出功能（過熱保護裝置開放檢知）
• 兩段內/外轉矩設定
• CW/CCW 切換瞬時雙向運行
• 可切換信號輸入的SINK/SOURCE邏輯

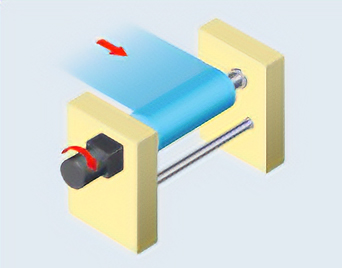

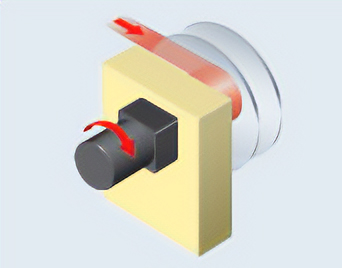

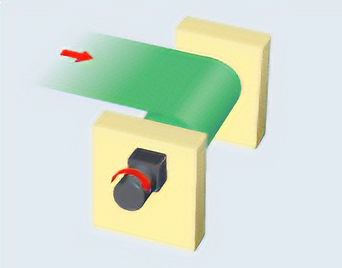

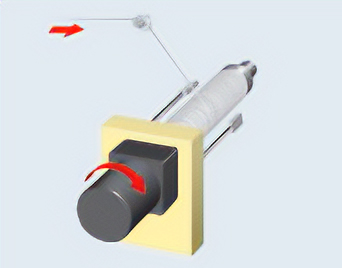

捲取

轉矩馬達的傾斜特性適合恆速恆張力收卷應用。

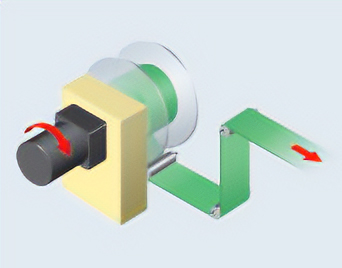

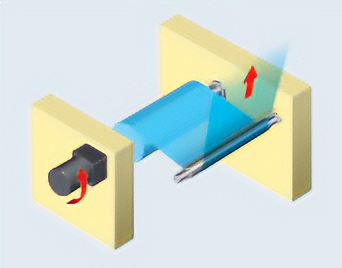

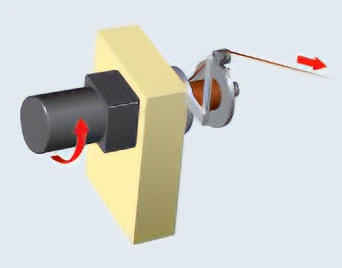

張力調整（煞車）

可利用轉矩馬達的製動力進行張緊，防止收卷時材料下垂。

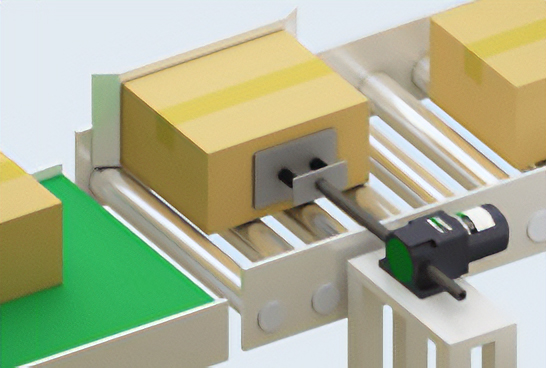

• 推壓

  即使在拘束狀態或接近拘束狀態下的低速運轉，能得到穩定轉矩，因此適用於推壓運轉。^*



• 擰緊

  即使在拘束狀態或接近拘束狀態下的低速運轉，能得到穩定轉矩，因此適用於緊固螺絲等的用途。^*



  • * 在拘束狀態下，輸出轉矩會變大。使用減速機或直線減速機時切勿急停。如果撞擊停止，減速機或直線減速機可能會因衝擊而損壞。

馬達·轉矩控制器間最多能延長20 m

馬達與功率控制器的最大距離為20公尺。
即使馬達安裝位置遠離控制櫃也可使用。

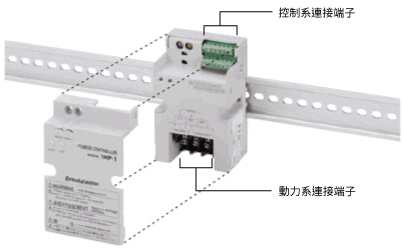

• 接線方便，符合 DIN 導軌

  功率控制器的接線端子分為控制系統和電源系統的上、下端子，接線整齊。可直接安裝在DIN導軌上。



• 支援全球電壓

  產品陣容包括與日本及海外主要國家的電源電壓相容的產品。
  此外，僅需要1台轉矩控制器，就能廣泛對應世界各地的主要電壓規格。
