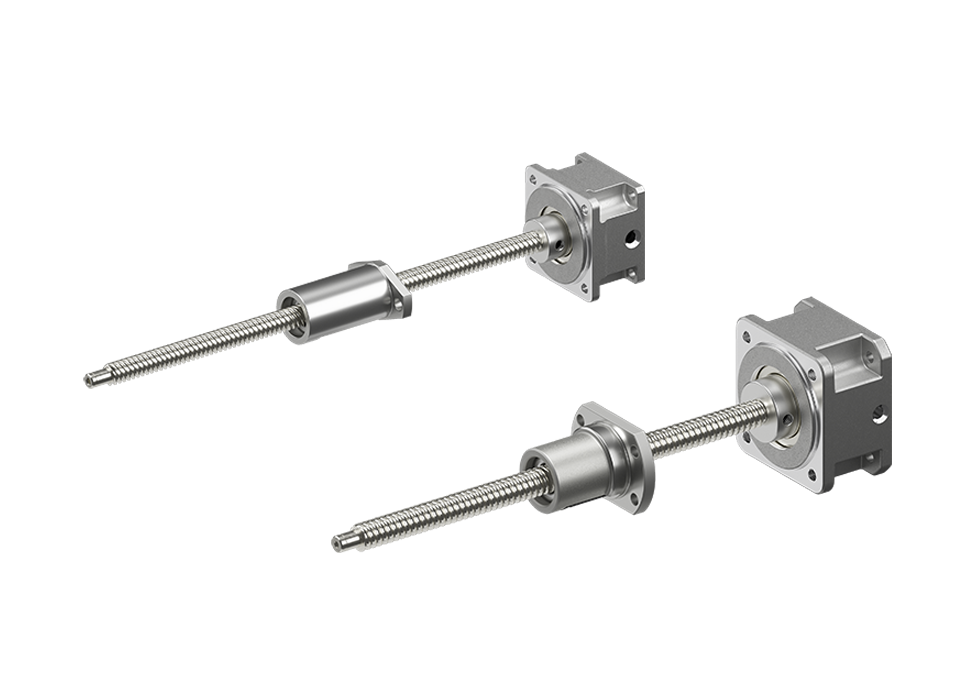

LA配件模組產品
（線性致動器安裝轉接器）
轉造滾珠螺桿型

特徵下載縮小產品範圍

特徵 | 線性致動器安裝轉接器轉造滾珠螺桿型

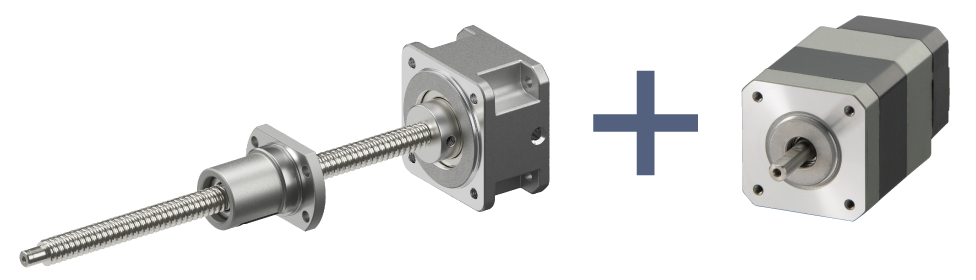

可輕鬆與步進馬達組裝的線性致動器配件模組產品

LA配件模組產品（線性致動器安裝轉接器）是一款可輕鬆安裝於步進馬達的附件產品。
本產品由轉造滾珠螺桿與螺帽組成，反覆定位精度為±0.01 mm，無需聯軸器即可輕鬆組裝，較自製機構能有效減少零件數量及組裝工時。

安裝尺寸［mm］	導程 [mm]	行程 [mm]	容許推力 [N]	容許速度 [mm/s]	可搬重量〔kg〕		反覆定位精度 [mm]
安裝尺寸［mm］	導程 [mm]	行程 [mm]	容許推力 [N]	容許速度 [mm/s]	橫向	垂直	反覆定位精度 [mm]
□30	3	100	50	120	5	5	±0.01
□30	6		25	240	5	2.5
□42	2		160	60	16	16
□42	8		40	240	16	4

注意事項
運轉速度-推力特性根據所搭配的馬達而不同。根據負載條件計算容許推力。

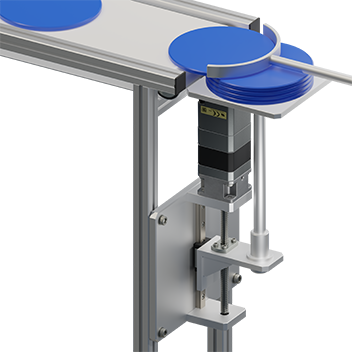

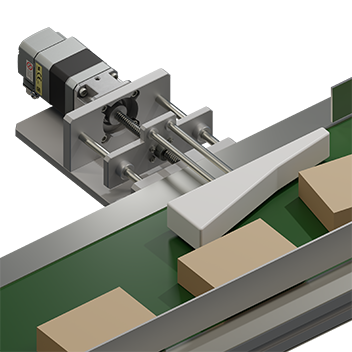

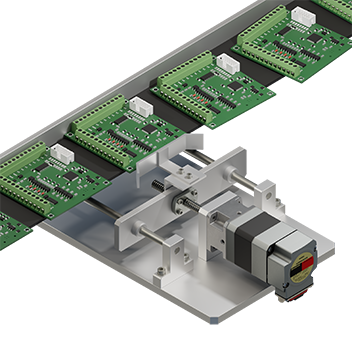

使用線性致動器安裝轉接器可透過減少零件數量來節省空間，並減少組裝和安裝精度的調整時間。可以在更短的時間內啟動設備。

採用軸向軸承機構直接承受推力載重。
高信賴度的線性致動器安裝轉接器。

LA配件模組產品（線性致動器安裝轉接器）與AZ系列搭配使用時，可在無需外部檢知器的情況下實現高精度原點復歸。
此外，支援主要的FA網路，有助於設備資訊集中管理及減少配線。

搭載無需電池絕對式編碼器的馬達組合

容許推力和容許速度會根據馬達組合而變化。根據負載條件計算容許推力。
東方馬達提供技術人員的馬達選用服務。
請下載選用委託表，填寫後透過諮詢表提交。

安裝尺寸［mm］	品名	導程 [mm]	行程 [mm]	容許推力 [N]	容許速度 [mm/s]	可搬重量〔kg〕		反覆定位精度 [mm]	組合馬達
安裝尺寸［mm］	品名	導程 [mm]	行程 [mm]	容許推力 [N]	容許速度 [mm/s]	橫向	垂直	反覆定位精度 [mm]	組合馬達
□30	LA303A10	3	100	50	120	5	5	±0.01	αSTEP AZ系列安裝尺寸 28 mm
□30	LA306A10	6		25	240	5	2.5		αSTEP AZ系列安裝尺寸 28 mm
□42	LA422A10Z	2		160	60	16	16		αSTEP AZ系列安裝尺寸 42 mm^*
□42	LA428A10Z	8		40	240	16	4		αSTEP AZ系列安裝尺寸 42 mm^*
