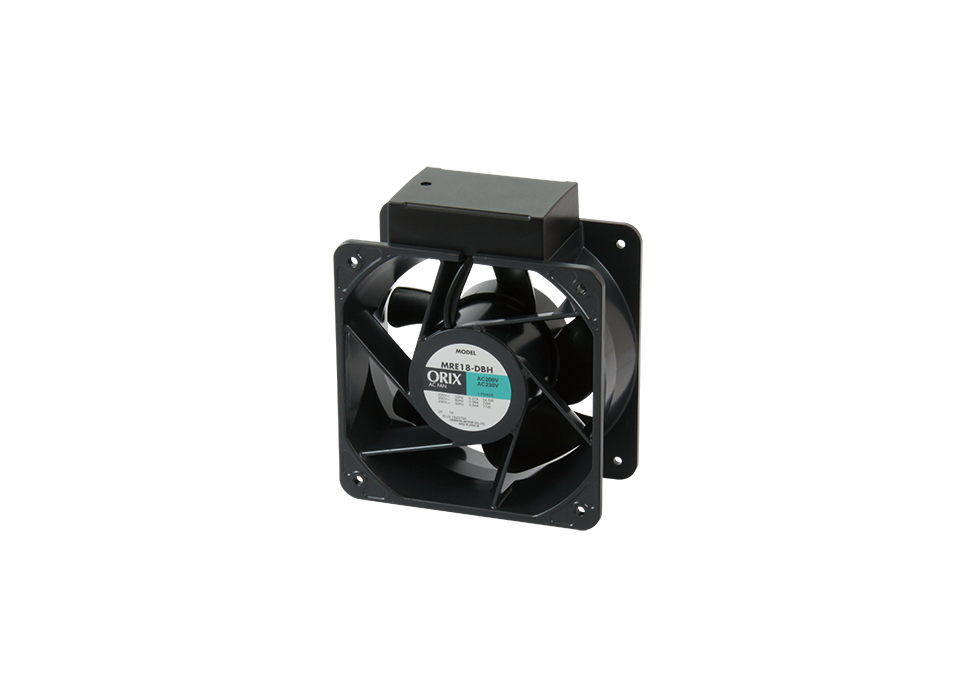

AC長壽命軸流風扇

MRE系列

AC長壽命軸流風扇 MRE系列
  • 預期壽命長達100,000小時
  • 三相風扇可通過變頻器變速
  • 附轉速降低Alarm
  • AC電源輸入 安裝尺寸160~250 mm

特徵 | AC長壽命軸流風扇 MRE系列

特徵

預期壽命長達100,000小時(約11年)

可連續使用約11年的長壽命風扇。
降低軸承的溫度上升,抑制會影響風扇壽命的潤滑油劣化。
已採取措施延長電路/耦合的使用壽命並降低故障率。
採取防止初期故障以及偶發、磨損故障的設計。

【預期壽命】
預期壽命表示至少 90%。在使用環境溫度 60°C(對於 MRE10、MRE12、50°C)下進行加速測試時,風扇將符合以下標準。

標準(適用於 MRE 系列)

  • 轉速(額定電壓):70%以上額定值
  • 輸入電流(額定電壓時):額定的130 %以內

業界最長* 的長壽命化

□250 mm的軸流風扇,採用符合各國電源規格的繞線設計,實現了高效率化,抑制風扇的溫度上升。
實現了業界最長* 的長壽命化。

  • *2021年3月。工業用軸流風扇/AC電源輸入型/同尺寸/根據本公司調查
MRE25業界最長

降低維護成本與整體成本

減少更換風扇的次數,可降低總成本。

舊有產品與長壽命風扇的壽命比較(例)
整體成本模擬(例)
  • *環境溫度 60 °C 時預期壽命為 35,000 小時。預估壽命是使用軸承潤滑脂壽命公式計算的預估值。預期壽命因產品名稱而異。

適用於難以維護的環境

因為壽命長,不易發生故障,所以最適合難以進行維護的環境設備。

[無法簡易維修的環境例]

  • 連續運作中無法停止的設備
  • 道路上或地下等不易進入的場所
  • 偏遠地區需要送貨或安裝的設備
行動電話基地台等
▲行動電話基地台等

當風扇轉速因異物進入等原因而變差時,輸出警報訊號。可在設備因熱導致損害前,提早準備並更換風扇,有助於設備問題的預知保全。當安裝多個風扇時,能夠僅更換冷卻能力惡化的風扇。可以將對設備的影響降到最低。

搭載轉速降低Alarm功能

由於採用連接器連接,能減少配線時的作業。

由於風扇和電纜線採用連接器連接,能減少配線時的作業。
單相電源產品將電容器內建於風扇中。麻煩的電容器配線也透過連接器接線進行簡化。

MRE系列 連接器型

透過變頻器實現速度控制運轉

速度控制運轉,低噪音、省電

根據狀況調節風量,可降低噪音、節省電力。

可變速風扇的優點_MRE

可變速軸流風扇的優點

三相電源輸入時,可透過變頻器進行速度控制運轉,調節風量。

三相電源輸入時,可透過變頻器調整風量進行速度控制運轉。
軸承採用陶瓷滾珠軸承,可抑制因干擾造成的軸承電蝕。

什麼是「電蝕」

將風扇連接到變頻器上,或安裝在產生高頻的設備附近時,由於電磁雜訊的影響,軸承內部會有電流流過,軌道面可能會發生波狀損傷。
這種現象叫做電蝕,會導致異音和使用壽命縮短。

MRS系列* 及MRE系列的三相200 V系列規格為防止電蝕,軸承採用陶瓷滾珠軸承。
陶瓷滾珠軸承使用絕緣陶瓷材質,因此軸承內部不通電,不會發生電蝕(多數風扇的球軸承為金屬材質)。
不僅是在變頻器可變速運轉時,在高頻設備附近使用時,也建議使用MRS系列*或MRE系列來防止電蝕。

  • *MRS14除外
滾珠軸承
滾珠軸承

回到東方馬達網站首頁

利用變頻器運轉風扇

風量-靜壓特性(風扇單體時的特性)

例)MRS25與變頻器組合時(參考值)

例)MRS25與變頻器組合時(參考值)
  • 出廠設定為通用變頻器使用時的值。
    特性因變頻器的類型和設定而異。
  • 變頻器的設定頻率請使用 60Hz 以下,變頻器的輸入電壓請使用 240V 以下。
  • 若將變頻器連接至附Alarm型,並調低設定頻率,轉速會下降,而可能會造成Alarm作動。
請參考跟變頻器組合時的特性資料。

為協助您方便連接變頻器,本公司備有與他牌變頻器搭配使用時的參考資料。

[參考數據]

  • 變頻器參數設定值
  • 風量-靜壓特性和轉速/電流/消耗電力

請參閱「與他牌產品組合與連接」相關頁面

可搭配配件套件使用

護網套件讓準備更加輕鬆

使用風扇時需要搭配的周邊機器,備有護網與安裝用螺絲或濾網套組。
由於為套件品,因此不需個別訂購,收到後可立即組裝至風扇上使用。

  • * 護網套件另售。

套件內容

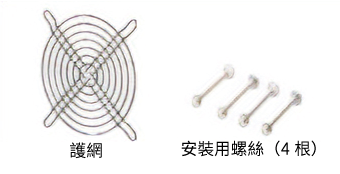

  • 護網套件(1片)*1

    • 鐵製護網套件
    • 不鏽鋼製護網套件
    護網套件(1片)

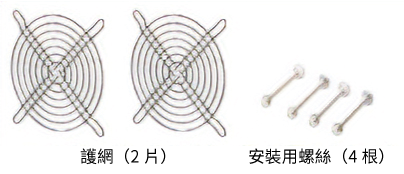

  • 護網套件(2片)

    • 鐵製護網套件
    • 不鏽鋼製護網套件
    護網套件(2片)

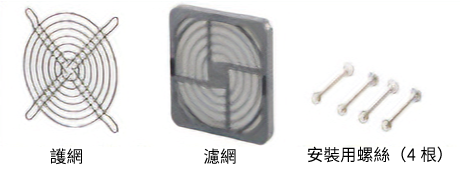

  • 風扇護網・風扇濾網套件(各 1 個)

    • 鐵製風扇護網・風扇濾網套件
    風扇護網・風扇濾網套件(各 1 個)

安裝範例

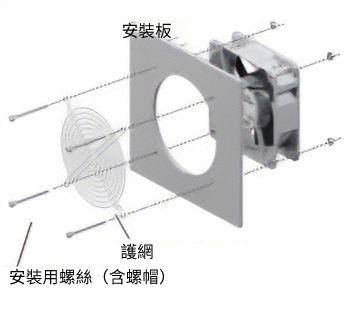

  • 護網套件(1片)安裝範例
    • 電控箱外側採用護網

      外側 →
      目的為防止阻礙

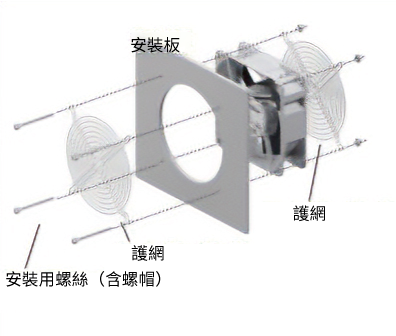

  • 護網套件(2片)安裝範例
    • 在電控箱的內側及外側分別使用護網

      内側 →
      目的為保護作業人員
      外側 →
      目的為防止阻礙

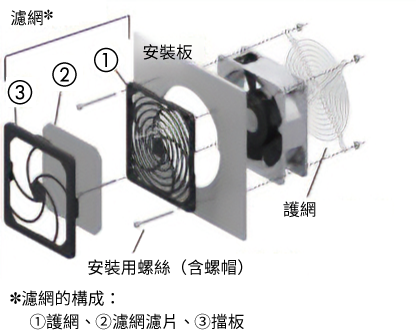

  • 風扇護網・風扇濾網套件(各1片)安裝範例
    • 在電控箱內側使用護網,在外側使用濾網

      内側 →
      目的為保護作業人員
      外側 →
      目的為防止灰塵

種類

尺寸 電壓
[V]
最大風量
[m3/min]
最大靜壓
[Pa]
□104 mm - 28 mm 厚* 單相100 1.1~1.3 59~78
單相200
□119 mm - 28 mm 厚* 單相100 1.8~2.1 70~91
單相200
□160 mm - 62 mm 厚 單相100/110/115 6.2~7.3 127~157
單相 200/230
單相 220/230/240 6.2~7.6 127~170
三相200/220/230 127~157
□180 mm - 90 mm 厚 單相100/110/115 11~12.8 196~245
單相 200/230
單相 220/230/240 196~270
三相200/220/230 196~245
□200 mm - 90 mm 厚 三相200/220/230 13.2~16 221~300
□250 mm - 120 mm 厚 單相100/110/115 20~23 300~330
單相 200/220/230 300~375
三相200/220/230 305~370
  • *預定停止生產的產品 詳情規格請洽客戶諮詢中心
