LA線性致動器安裝轉接器
- 透過與步進馬達組裝實現直線動作
- 使用滑動螺桿和高耐磨性樹脂螺帽
- 安裝尺寸30/42 mm、行程50～300 mm
- 推力、自鎖力：最大 100 N（安裝尺寸：42 mm）
特徵 | LA線性致動器安裝轉接器
概要、用途例
觀看影片了解LA線性致動器安裝轉接器的功能。
安裝尺寸為42 mm，推力為100 N
- 容許推力100N、行程50～300mm、容許速度180mm/s
- 儘管尺寸小，但推力高、轉速快。有助於縮短設備生產節拍時間
| 安裝尺寸 ［mm］ |
導程 ［mm］ |
行程 ［mm］ |
容許推力 ［N］ |
容許速度 ［mm/s］ |
自鎖力 ［N］ |
|---|---|---|---|---|---|
| NEW □30 |
2 | 50 | 40 | 30 | 40 |
| 100 | |||||
| 9 | 150 | 40 | 135 | 0 | |
| 200 | |||||
| □42 | 2 | 50 | 100 | 30 | 100 |
| 100 | |||||
| 12 | 200 | 100 （～80 mm/s） | 80 | 0 | |
| 50 （～180 mm/s） | 180 | ||||
| 300 | 100 （～80 mm/s） | 80 | |||
| 50 （～180 mm/s） | 180 |
自鎖力*最大為100 N。（安裝尺寸42 mm、導程2 mm） 可以保持負載
用於自重造成的落下防止、移動防止等負載保持用途。
*自鎖是指當試圖從外部移動螺帽時，螺桿軸因摩擦而停止移動的現象。
- 減少發熱量：可在無激磁狀態下保持負載，由於激磁時序較短，因此產生的發熱量較低
- 降低成本：可減少負載保持用電磁煞車（在導程2 mm的情況下）

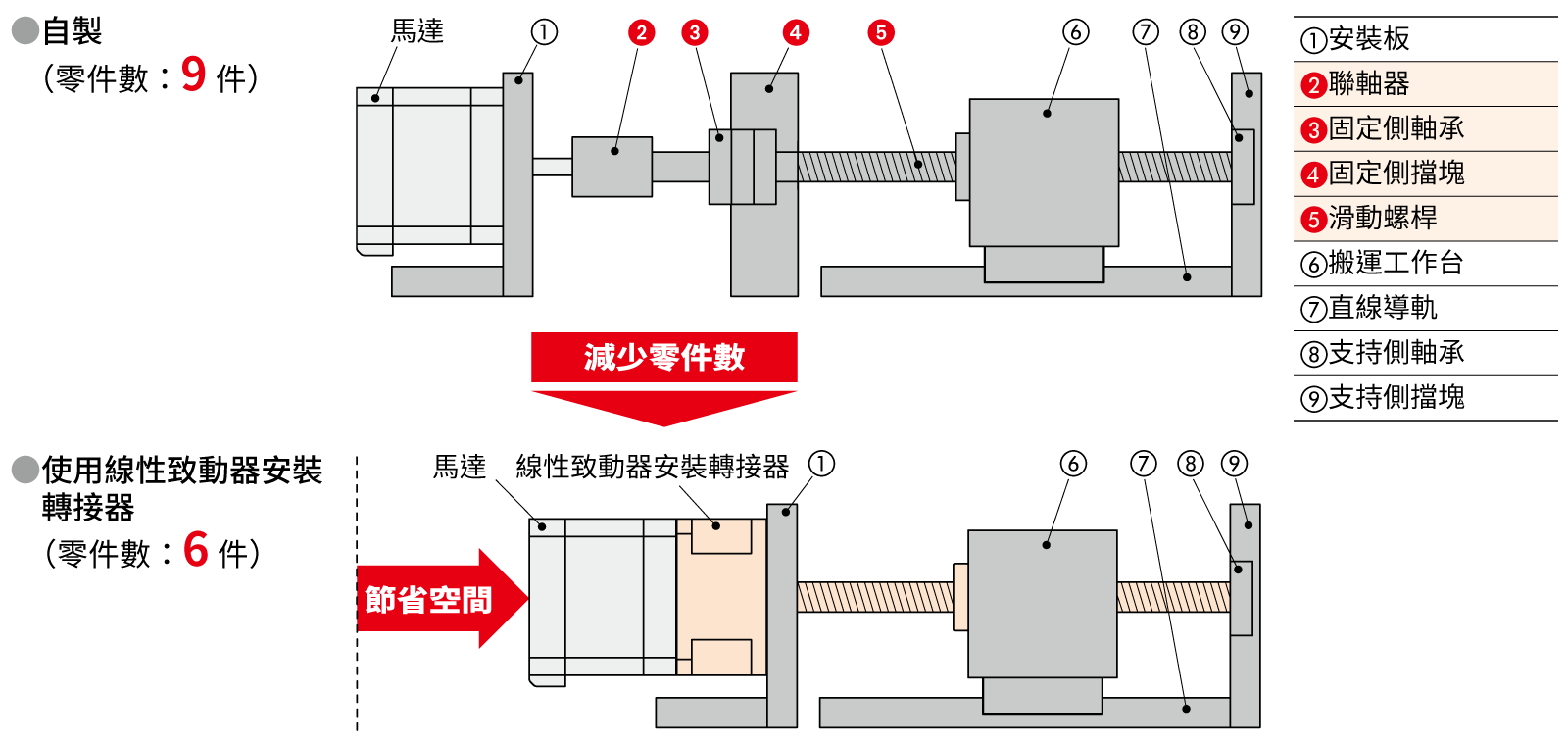

無需聯軸器即可輕鬆組裝。可以在更小的空間和更短的時間內設計設備
直接支撐推力載重
採用推力軸承機構直接承受推力載重。
用於LA線性致動器安裝轉接器。
採用耐磨樹脂螺帽
12 mm導程時的齒隙的變化量（參考值）
各種馬達和驅動器可實現更可靠的運動
具有編碼器、電磁剎車等附加功能的馬達可與驅動器組合使用，實現低振動、低噪音驅動。
低振動驅動有助於減少「LA線性致動器安裝轉接器」螺帽的磨損並延長潤滑脂週期。
根據馬達組合，可以滿足各種需求。

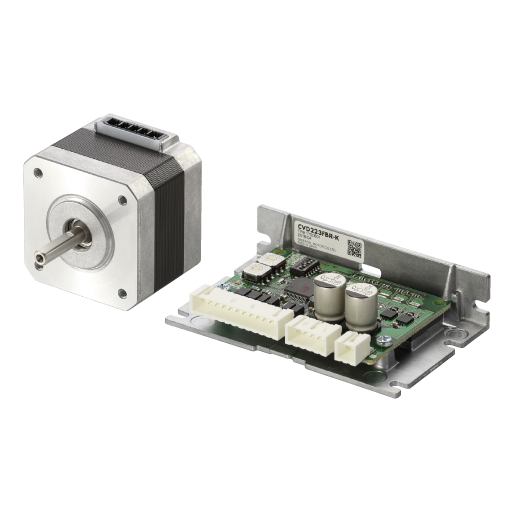

●與薄型2相步進馬達組合
- 可安裝在狹窄空間（需依負載情況選擇）
總長度 41.1 mm*：□42 mmLA線性致動器安裝轉接器+□42 mm薄型2相步進馬達
- *不包括滑動螺桿的長度

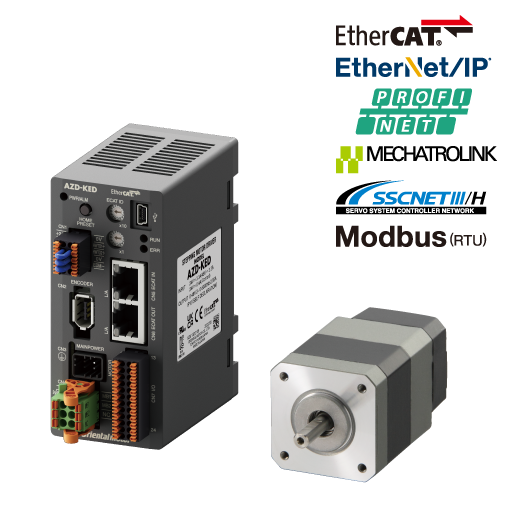

●與「帶編碼器的步進馬達」組合
- 透過位置監視和位置誤差檢測提高設備可靠性
- 減少編碼器組裝時間
由技術人員提供馬達選用服務
容許推力和容許速度會根據馬達組合而變化。根據負載條件計算容許推力。
東方馬達提供技術人員的選擇馬達服務。
請下載選用委託表，填寫後透過諮詢表提交。
用途例
透過減少馬達與螺桿連接的聯軸器等部件，實現設備的省空間設計。
在垂直應用的情況下，無需使用負載保持用的電磁剎車，即可通過自鎖功能在電源關閉時保持負載。
可實現最大180mm/s的定位搬運。
注意事項
需要使用自鎖的應用，請使用導程為2mm的產品。
請勿將滑動螺桿進行硬性止動，可能會因衝擊而損壞。
注射幫浦
試管運輸
基板輸送整列
輸送帶工作物整列
零件供給升降軸
檢查設備閘門開閉
產品類型
| LA線性致動器安裝轉接器 | 組合馬達 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 安裝尺寸（mm） | 品名 | 導程（mm） | 行程（mm） | 容許推力（N） | 容許速度（mm/s） | 可搬重量（kg） | 自鎖力*（N） | ||
| 橫向 | 垂直 | ||||||||
| 30 | LA302C05 | 2 | 50 | 40 | 30 | 4 | 4 | 40 | 2相/5相步進馬達PKP系列 安裝尺寸 28 mm |
| LA302C10 | 100 | ||||||||
| LA309C15 | 9 | 150 | 135 | 2 | 0 | ||||
| LA309C20 | 200 | ||||||||
| 42 | LA422C05 | 2 | 50 | 100 | 30 | 10 | 10 | 100 | 2相/5相步進馬達PKP系列 安裝尺寸 42 mm |
| LA422C10 | 100 | ||||||||
| LA4212C20 | 12 | 200 | 100 （～80 mm/s） |
80 | 5 | 0 | |||
| 50 （～180 mm/s） |
180 | ||||||||
| LA4212C30 | 300 | 100 （～80 mm/s） |
80 | ||||||
| 50 （～180 mm/s） |
180 | ||||||||
- *振動可能會導致自鎖失效。
縮小產品範圍
