電動滑台/電動缸：電動滑台的工作台撓度和剛性

當負載慣量作用於電動滑台的工作台時，工作台由直線導軌支撐。負載慣量的作用導致導軌擋塊中的滾珠偏轉，從而觀察到負載的位移。
下圖是對電動滑台施加負載慣量時測得的實際位移。

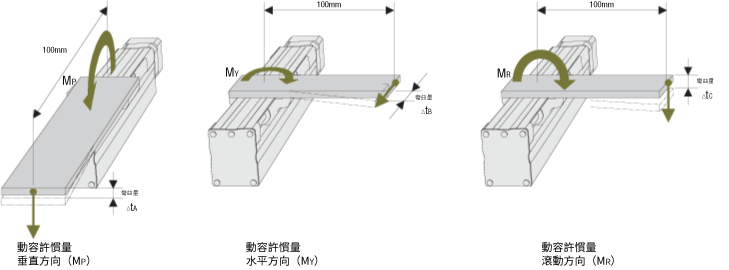

［測量條件］
將100 mm 懸垂板固定在電動滑台上，負載慣量相當於動容許慣量（MP、MY、MR）應用於每個方向。尖端的偏轉（ΔtA、ΔtB、ΔtC）是在這些條件下測量的。

測量條件

工作台撓度（ΔtA、ΔtB、ΔtC）針對動容許慣量（MP、MY、MR）

系列 品名 垂直方向 水平方向 滾動方向
MP［N·m］ ΔtA［mm］ MY［N·m］ ΔtB［mm］ ΔtB［mm］ ΔtC［mm］
EAS系列 EAS2 2.40 0.15 1.50 0.13 4.60 0.36
EAS4 16.3 0.11 4.8 0.03 15 0.38
EAS6 31.8 0.11 10.3 0.03 40.6 0.41
EZS系列 EZS3 4.2 0.11 4.2 0.14 10.5 0.14
EZS4 8 0.09 8 0.12 27.8 0.17
EZS6 45.7 0.10 37.5 0.19 55.6 0.04
  • *忽略100 mm懸垂板的撓度。
  • *X工作台和Y工作台的撓度特性沒有改變。
