無刷馬達

BXⅡ系列

無刷馬達BXⅡ系列
  • 可以位置控制的多功能機型
  • 速度變動率±0.05 %
  • 附電磁剎車型在上下驅動時可保持負載
  • 輸出 30~400W
  • 速度控制範圍 (2)30~4000r/min

特徵 | 無刷馬達 BXⅡ系列

速度控制

寬廣的速度控制範圍2~4000 r/min

速度比達1:2000。
適用於從低速到高速需要穩定轉矩的應用。
(類比設定時為30~4000 r/min。)
120 W馬達的轉速―轉矩特性圖
[120 W馬達的轉速―轉矩特性圖]

穩定馬達驅動

速度變動率±0.05 %

可減低因為工作物的變化(負載的變動)及周圍環境的變化(環境溫度變化、電壓變動)造成的速度不均。

Flutter特性實效值:約0.1 %

顯示馬達運轉的不均勻現象,即Flutter特性的實效值:約0.1 % (額定轉速時的參考值)
即使以一定的速度進行旋轉,實際上也會出現圍繞目標轉速的小幅度速度變動。此運轉的不均勻現象即稱為Flutter。

支援最多16速的多段速運轉

運轉速度、加減速時間等運轉資料最多可設定16項。

16速多段速運轉

位置控制

只需 I/O 即可運轉和切換多達 16 筆運轉資料

最多可設定16點的移動量、運轉速度等運轉資料。

只靠I/O可運轉或切換資料

連結多筆運轉資料

除了單一資料設定外,還可以設定連結運轉,即組合多個運轉資料。

連結運轉
  • *所謂停留時間,係指至開始下一次定位運轉前的等待時間。

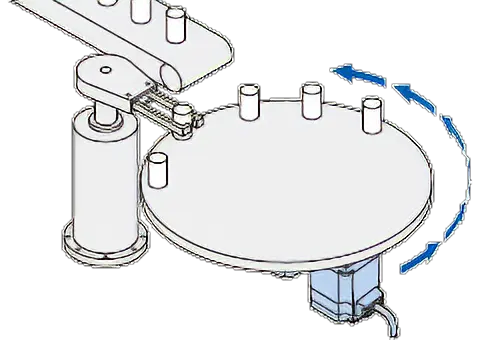

可以同方向連續運轉

指令位置超出「循環設定範圍」參數的設定值時,即可將指令位置和多運轉資料歸零。由於多運轉資料亦歸零,因此可朝同一方向進行連續運轉動作。

循環設定

上下驅動及位置保持

所有機種均可選擇是否要附電磁剎車。根據向驅動器發出的運轉指令信號,自動控制電磁剎車的 ON/OFF。

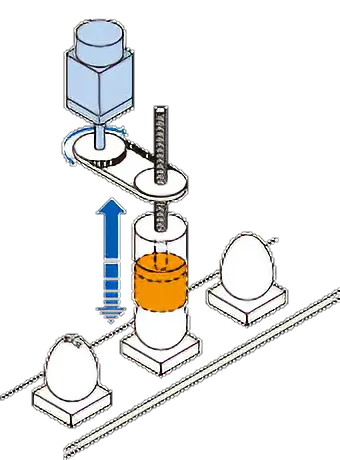

可上下驅動(捲下運轉)

採用附電磁剎車型,即使在垂直運轉時也能進行穩定的速度控制。

捲下運轉能力
[捲下運轉能力]

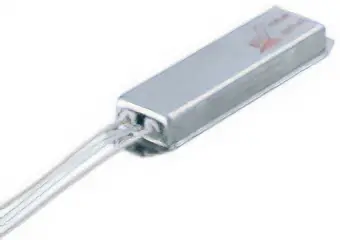

上下驅動時,會產生回生能量。請務必使用另售的回生電阻

EPRC-400P

停止時能保持位置

垂直方向*、水平方向驅動時可實現位置保持。
水平方向驅動時,可設定為對馬達激磁產生保持力,停止時伺服鎖定。

  • *上下驅動(捲下運轉)等用途,請使用附電磁剎車型。

防止工作物在緊急情況下墜落

電磁剎車為無激磁作動型,即使停電也能自動運作。立即停止馬達並防止工作物掉落。

電磁剎車的構造及壽命|技術資料

轉矩限制功能

可用於像是張力(煞車)、推壓(沖壓)、緊固等需要調整轉矩和張力的場合。

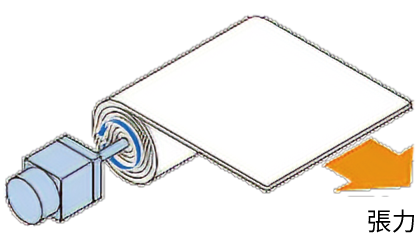

  • 張力 ― 為保持張力做為剎車使用

    張力(煞車)
  • 推壓 ― 用於印字等推壓用途

    推壓(沖壓用途)

可將馬達瞬間最大轉矩的設定範圍以1 %為單位,限制在0~250 %之間。

  • 提升了轉矩限制精度 ±10 %左右(相對於額定轉矩)
  • 轉矩限制ON/OFF可利用外部信號(TL輸入)切換
轉矩限制功能

支援軟體、監視功能

使用支援軟體MEXE02簡單設定、起動

透過使用支援軟體 MEXE02,除了可進行運轉資料或各種參數設定、編輯之外,還可示教、監視各種狀態。

請點選此處下載支援軟體

透過各種功能,從起動到維修全面支援

  • 起動、評估

    備有可助於配線檢查或測試運轉的功能。

    • 運轉資料的設定及保存
    • I/O監視
    • 示教・遙控運轉
  • 調整

    安裝設備後,有助於馬達動作調整的功能。

    • 波形監視
  • 診斷、維修

    備有開始運用後有助於發生問題時進行診斷或維修功能。

    • Alarm監視
    • 狀態監視
    • Warning監視

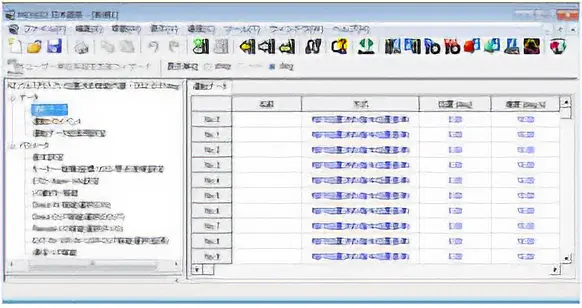

  • 運轉資料/參數設定畫面
    運轉資料/參數設定畫面

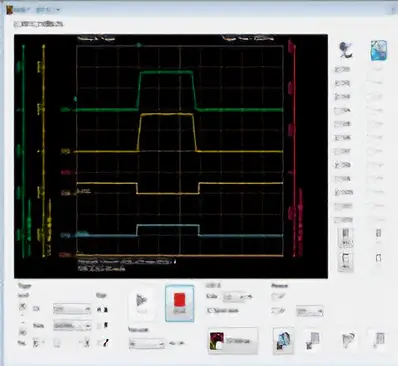

  • 波形監視
    波形監視

支援軟體的詳細功能說明

可進行現場監控和故障排除

可在驅動器的顯示面板上監視速度和Alarm訊息。也可以在操作面板上進行資料設定和測試運轉。

  • Alarm代碼表示
    [Alarm代碼表示]
  • 負載率表示
    [負載率表示]

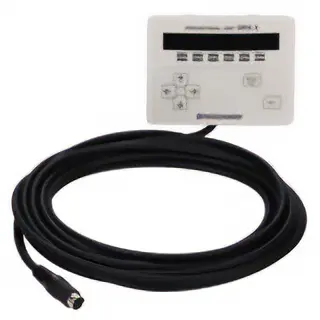

如果連接OPX-2A資料設定器 ,操作會變得更容易。

OPX-2A

減少設置空間

小型驅動器能緊密貼合安裝以節省空間

驅動器內部零件的最佳化配置,實現小型、薄型化。能緊密貼合安裝配置多台,進一步實現節省空間。

可緊密安裝

減速機類型

減速機類型

減速機類型 平行軸減速機 中空軸扁平式減速機
GFS減速機 FR減速機
外觀 GFS減速機 FR減速機
特徵
  • 鐵軸
  • 多樣的減速比
  • 節省空間、節省成本
  • 容許轉矩
輸出 30W、60W、120W
200W、400W
30W、60W、120W
200W、400W
減速比 5 ~ 200 5 ~ 200
額定壽命 10000小時 10000小時
容許懸吊載重* 1400N 2040N
容許推力載重* 400N 800N
容許轉矩* 70 N·m 54 N·m
  • * 輸出200 W、3000 r/min、最大減速比的值。

減速機的特徵詳情請參閱此處。

使容許負載大幅提升的法蘭輸出頭(另售)。

安裝在平行軸減速機上會增加容許懸吊和軸向載重。

法蘭輸出頭

種類

馬達、驅動器、連接用電纜線請個別訂購。

選擇組合

注意事項

從馬達拉出的馬達電纜線和編碼器電纜線無法直接連接到驅動器。
請務必購買連接用電纜線或可動連接用電纜線。

出力軸種類*1 安裝尺寸
[mm]
額定輸出
[W]
減速比 額定電壓
[V]
連接用電纜線*2
GFS減速機

平行軸GFS減速機

60 30 5 ~ 200 單相 100-120
單相、三相200-240

連接用電纜線
0.3m ~ 30.3m

可動連接用電纜線
1.3m ~ 30.3m

馬達用電纜線
馬達用
編碼器用電纜線
編碼器用
80 60
90 120
110 200
400 單相、三相200-240
FR減速機

中空軸扁平式減速機FR減速機

60 30 5 ~ 200 單相 100-120
單相、三相200-240
80 60
90 120
104 200 10 ~ 100
400 5 ~ 100 單相、三相200-240
圓軸型

圓軸型

60 30 - 單相 100-120
單相、三相200-240
80 60
90 120
104 200
400 單相、三相200-240
*1
各種類皆備有附電磁剎車型。
*2
為馬達用電纜線與編碼器用電纜線的套件。
