特徵 | 中空旋轉平台 DH系列

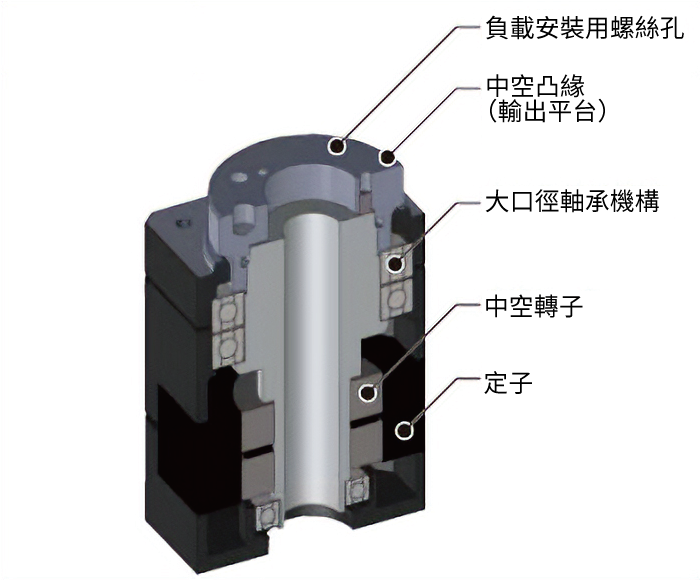

為中空構造，可簡化設備前端的配管、配線

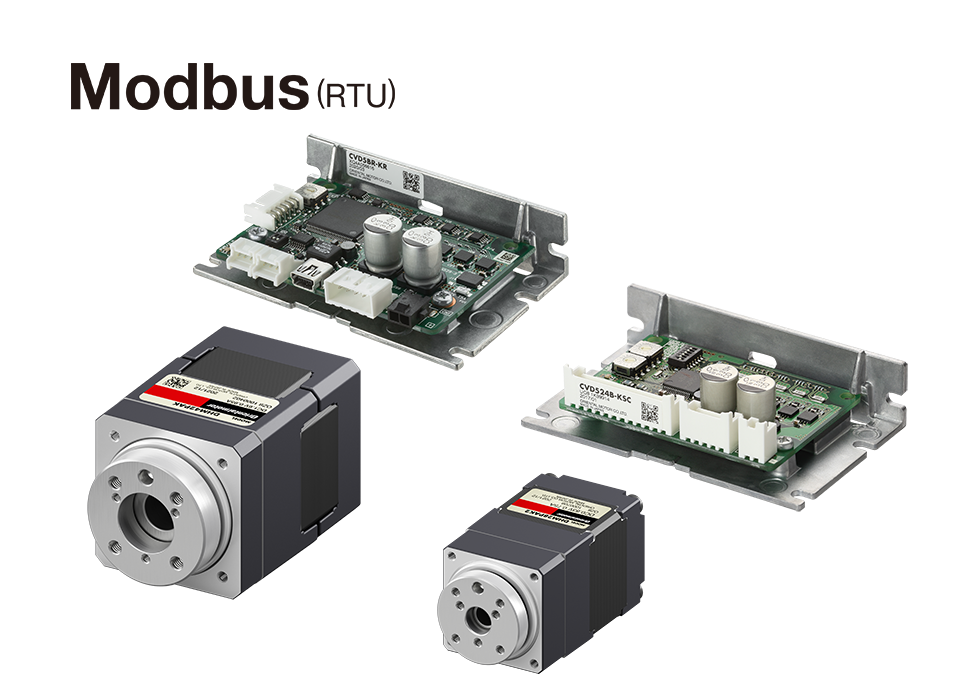

此為在5相步進馬達中採用中空凸緣的模組產品。可於中空部進行空氣配管、配線或使光線穿透，藉此簡化設備前端設計，實現小型、輕量化。

•

•

  品名	安裝尺寸	中空徑	重量
  DHM28PAK2	28 mm	ϕ5.2 mm	0.17 kg
  DHM42PAK	42 mm	ϕ10 mm	0.47 kg

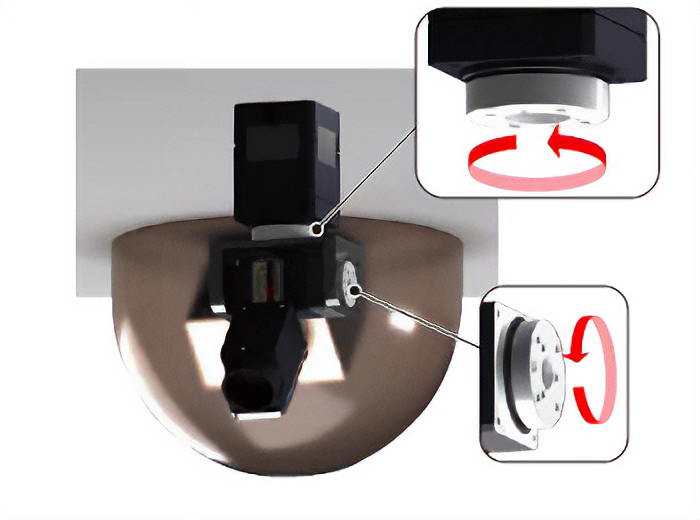

凸緣安裝有助於減少可動部周邊零件

可直接將負載安裝在中空凸緣上。有助於減少可動部周邊的零件數量。

不再需要準備自行組裝的零件，因此可縮短設備設計和選用零件的時間。
此外，可減少組裝和調整安裝精度的時間，有助於提高客戶的生產效率。

採用模組產品的優點

• 縮短設計工時
• 降低零件成本
• 減少組裝工時
• 減少調整精度時間
• 減少維修時間

高精度定位

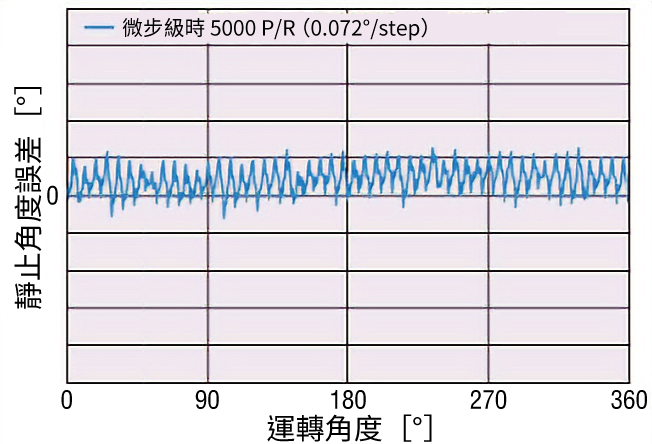

配備5相步進馬達，可穩定、重複地進行高精度定位和精細操作。微步驅動和平滑驅動功能與CVD驅動器結合，可實現低速振動的平穩運作。中空法蘭不使用聯軸器或皮帶等傳動機構，因此精度不受零件剛性或組合誤差的影響。

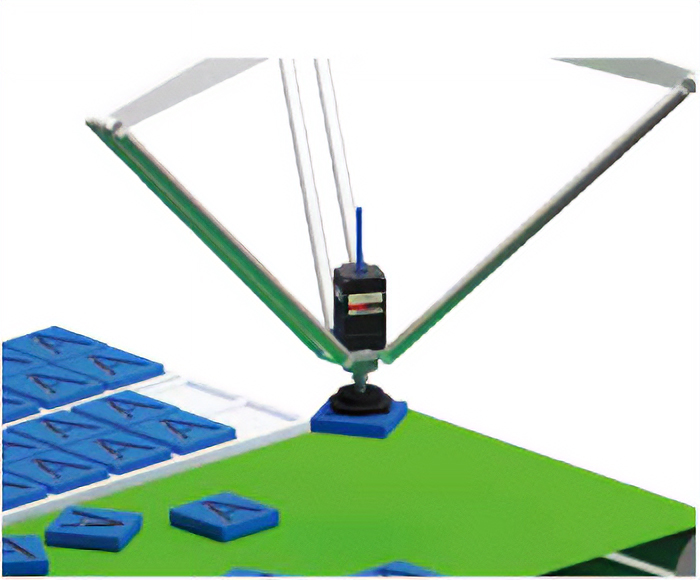

• 的 θ 軸

  採用模組產品的優點

  • 高精度零件對準

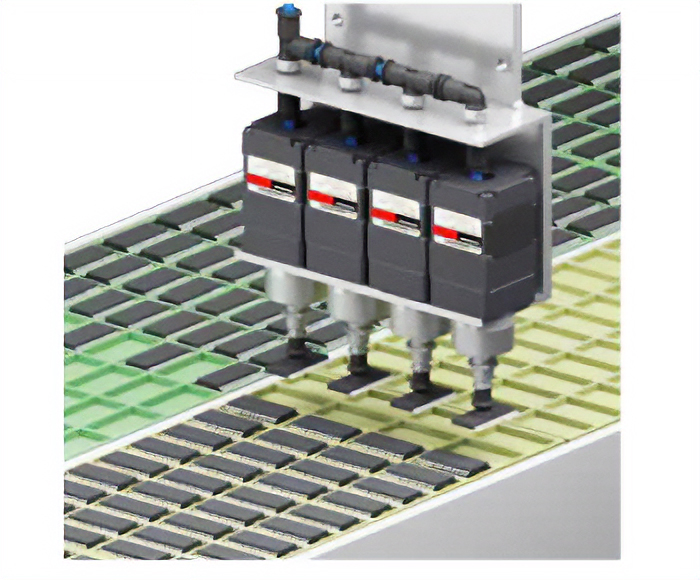

  • 打火機吸附裝置
  • 平行排列，吸力裝置較小

•

  品名	靜止角度誤差	反覆定位精度
  DHM28PAK2	±0.33°	±0.15°
  DHM42PAK	±0.11°	±0.05°

驅動程式特點

• CVD 系列的特點
• 脈衝輸入驅動器特性
• RS-485通訊型驅動器

種類

模組產品、驅動器、連接用電纜線請個別訂購。

模組產品

驅動器

	驅動器型	電源輸入
	脈波列	DC24 V
	RS-485通訊

連接用電纜線/可動連接用電纜線

安裝尺寸 28 mm

• 如電纜線需要彎曲，請使用可動連接用電纜線。
• 亦備有用於將連接用電纜線延長的「中繼電纜線 驅動器側」。

	長度 ［m］
	0.5～10

安裝尺寸 42 mm

驅動器側附有連接器。

• 如電纜線需要彎曲，請使用可動連接用電纜線。
• 亦備有馬達與驅動器間的「延長用連接用電纜線 無末端處理」。

	長度 ［m］
	0.5～1

備註

馬達與驅動器間的配線距離請控制在10 m以下。
