特徵 | TOYO聯名商品

提升性能

低振動化

透過全數位控制的微步級驅動，大幅改善振動等級，在全速度領域實現低振動化。

• 全速度領域內的振動特性皆大幅改善



• 更進一步降低振動



概要、特性、特徵等詳細資訊請點擊此處（技術報告）

業界最小等級的高性能驅動器

有助於節省空間的小型、輕量驅動器。2相與5相驅動器的尺寸、安裝、I/O連接器都相同。

尺寸	重量
W85 mm × D52.5 mm × H24.5 mm	20～70 g

可配合設置方式選購的驅動器

配合設置方式，備有出力軸形狀、連接器方向不同的驅動器。

• 附安裝板水平式連接器

  連接器為橫向。



• 附安裝板

  連接器為朝上。



• 無安裝板

  連接器為朝上。



驅動器的設置範例

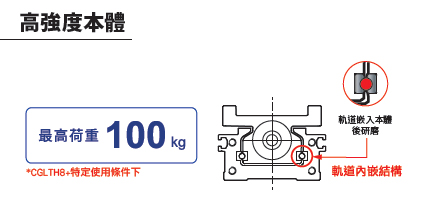

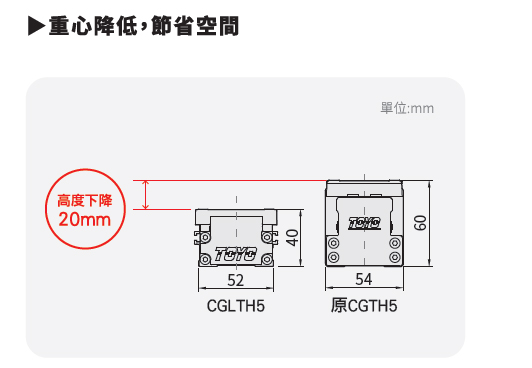

軌道內嵌電動滑台，高剛性，小型化

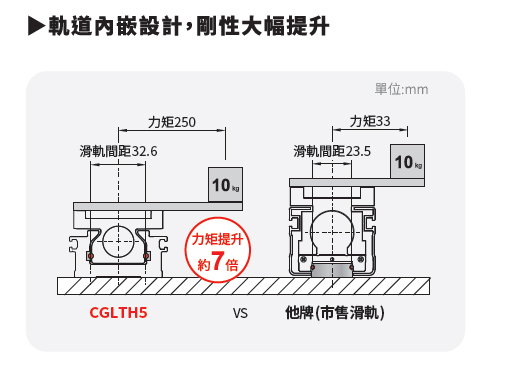

最佳機構特性

•

•

軌道內嵌電動滑台特性

•

•

•

•

電動滑台的種類與特徵

共有2種驅動器類型可供選擇

客戶可以根據所使用的上位控制器選擇「脈波列輸入型」或「RS-485通訊型」。

脈波列輸入型

利用脈波信號即可控制。

RS-485通訊型

可透過 Modbus (RTU) 控制。向驅動器設定「位置」、「速度」等運轉資料。

驅動器產品陣容/適用馬達

5相步進馬達用驅動器 CVD系列 脈波列輸入型

驅動器品名			馬達驅動電流	適用馬達
附安裝板 水平式	附安裝板	無安裝板
CVD518BR-K	CVD518B-K	CVD518-K	1.8A/相	CGLTH5PKP□、CGLTB5PKP□
CVD524BR-K	CVD524B-K	CVD524-K	2.4A/相	CGLTH8PKP□、CGLTB8PKP□

5相步進馬達用驅動器 CVD系列 RS-485通訊型

驅動器品名		馬達驅動電流	輸入電流 A	適用馬達
附安裝板 水平式	附安裝板
CVD5BR-KR	CVD5B-KR	1.8A/相	2.8	CGLTH5PKP□、CGLTB5PKP□
		2.4A/相	3.0	CGLTH8PKP□、CGLTB8PKP□
