特徵 | 電動滑台 EAS系列

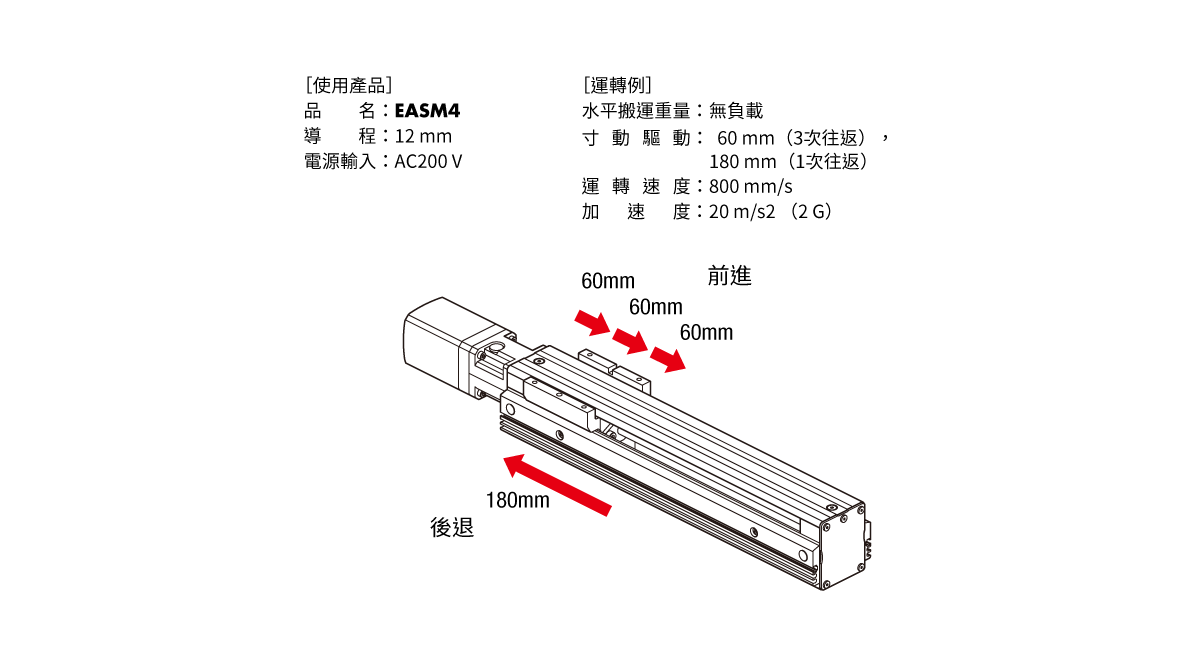

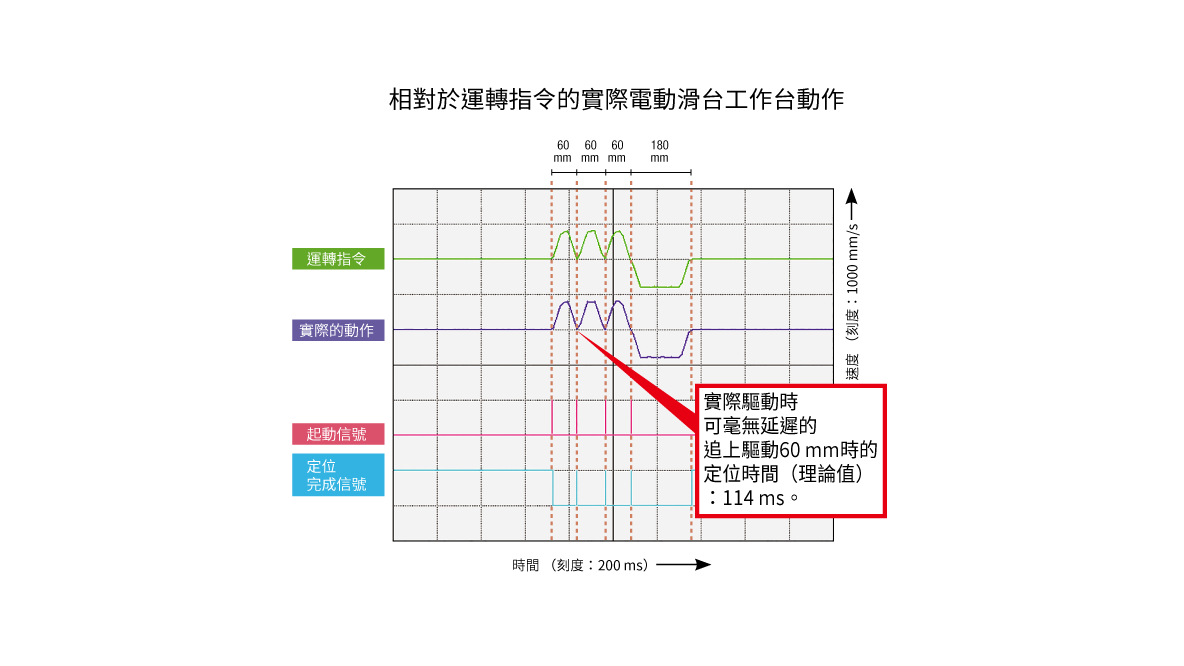

敏捷反應能力

利用閉回路步進馬達的高響應性，可以實現快速短距離定位。
有助於縮短設備的等待時間。

閉回路步進馬達與脈波指令同步運行，以緊湊的機身產生高轉矩，並提供出色的加速性能和響應能力。

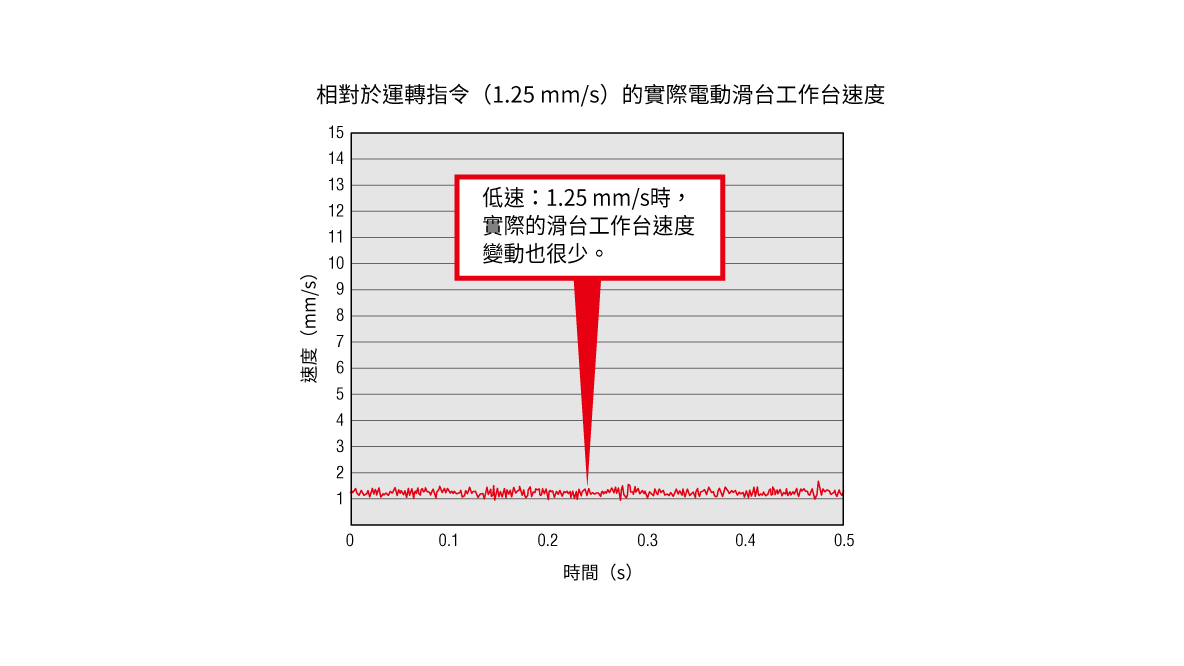

低速穩定性

透過閉回路步進馬達的微步級驅動方式和平滑驅動功能^*，無需減速機構等機械元件，即可提高解析度。因此，即使在低速時，速度波動也很小，從而提高了穩定性。

• *關於平滑驅動功能
  指無需變更脈波輸入設定，能以全步級時相同之移動量、移動速度自動進行微步級驅動的控制功能。

高精度

這是使用滾珠螺桿，採用THK製LM導軌^*的電動滑台。直接在客戶的機框基座安裝高精度的LM導軌，最適合重視運轉平行度的用途（運轉平行度0.03 mm）。

• *「LM導軌」為THK股份有限公司的註冊商標。

產品種類

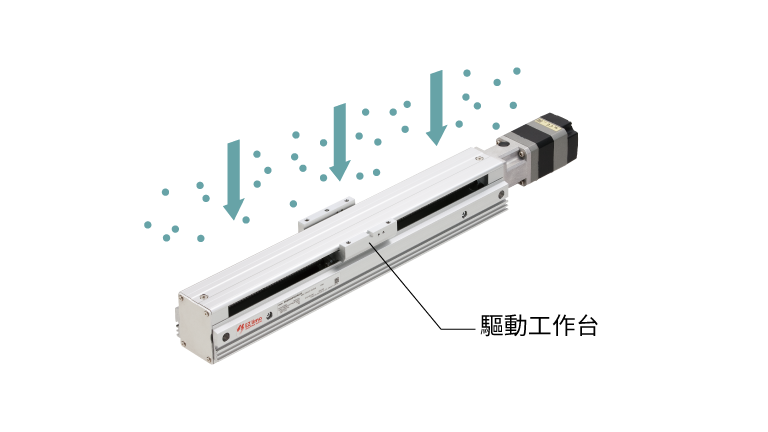

X工作台

•

•

  此型式用於X工作台時，可減少落下異物的侵入。

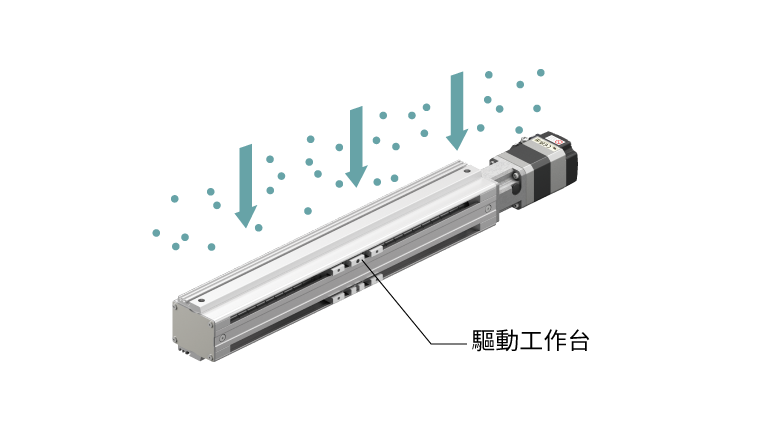

Y工作台

•

•

  此型式用於Y型工作台時，可減少落下異物的侵入。

避免周邊機器的干擾

馬達安裝方向可朝4個方向變更，因此可配合設置場所自由變更電纜線出線方向。

帶檢知器導軌

搭載無需電池絕對式編碼器

搭載小型的無需電池絕對式編碼器（ABZO檢知器）。可提高生產力並降低成本。

• 機械式檢知器
  即使斷電也可保持位置資訊
• 搭載多圈數絕對式編碼器
  可從標準的原點，以馬達軸檢知±900圈（1800圈）的絕對位置

透過編程功能簡化主程式

AZ系列搭載連結運轉、運轉時間設定、條件分歧及Loop運轉等多種編程功能（部分機種除外）。
可以使用支援軟體MEXE02進行設定，可以簡化上位控制器的程序程式。

• 定位運轉資料設定值（最大256點）
• 通用輸出入點數（輸入10點、輸出6點）
• 通訊用輸出入點數（輸入16點、輸出16點）

• AZ系列的方便功能與使用方式
• 簡易編程與各功能的活用事例

• 無需外部檢知器

  採絕對式系統，無需原點檢知器、極限檢知器。

  優點

  • 高速原點復歸＋原點復歸精度提升
  • 降低成本
  • 節省配線
  • 不受到外部檢知器錯誤動作的影響

• 無需電池

  機械式檢知器無需電池。
  位置資訊是利用ABZO檢知器進行機械式管理。

  優點

  • 不需要更換電池
  • 提高驅動器設置的自由度
  • 海外運送也令人安心

馬達運轉狀態和功能的資料收集有助於預防性和預測性維護

該軟體具有多種監視功能，用於檢查馬達的運作狀態。
透過針對不同情況使用不同類型的設備，可以縮短設備的啟動和調整時間，並可用於維護和保養。

監視功能，可視化馬達運轉狀態並幫助收集數據

AZ 系列內建的 ABZO 檢知器可讓您以數位方式監視馬達的運作狀態。

［以支援軟體MEXE02監視的狀況］

另外，內藏定位功能型可以透過FA網路實現上位主站的資料收集。

網路轉換器類型及其支援的FA網路

Information功能可用於預防性和預測性維護

在各Information的監視項目設定任意數值之後，即可在達到該數值時對外部輸出信號。
將此資訊匯入上位控制器有助於及早發現問題並調整產品維護時間。

Information功能範例

• 組合資訊

  可以預先設定想要輸出的轉數，達到該轉數後輸出。（馬達運轉將繼續）



• 溫度Information

  可以預先設定所需的輸出溫度，而驅動器達到該溫度後就會輸出。（馬達運轉將繼續）



統一配線･控制･維修備品

本公司提供搭載αSTEP AZ系列的各種機構製品。
搭載相同的馬達、驅動器，可統一配線、控制、維修備品。

接線標準化

馬達電纜線、I/O信號、電源等配線都是相同的。

控制標準化

這些產品可以用相同的方法來操作，因為控制方法是相同的。網路控制時，遙控I/O和命令代碼相同。省去了編寫程式的麻煩。

維修配件的統一

由於馬達、驅動器和電纜線都是通用的，因此可以最大限度地減少維護部件。管理成本（零件成本、管理空間）可以降低。

搭載AZ系列 產品種類

電動模組 （搭載AZ系列）

• 所安裝馬達的電源輸入因系列而異。詳細的產品線請至各系列的刊載頁確認。
