直線減速機

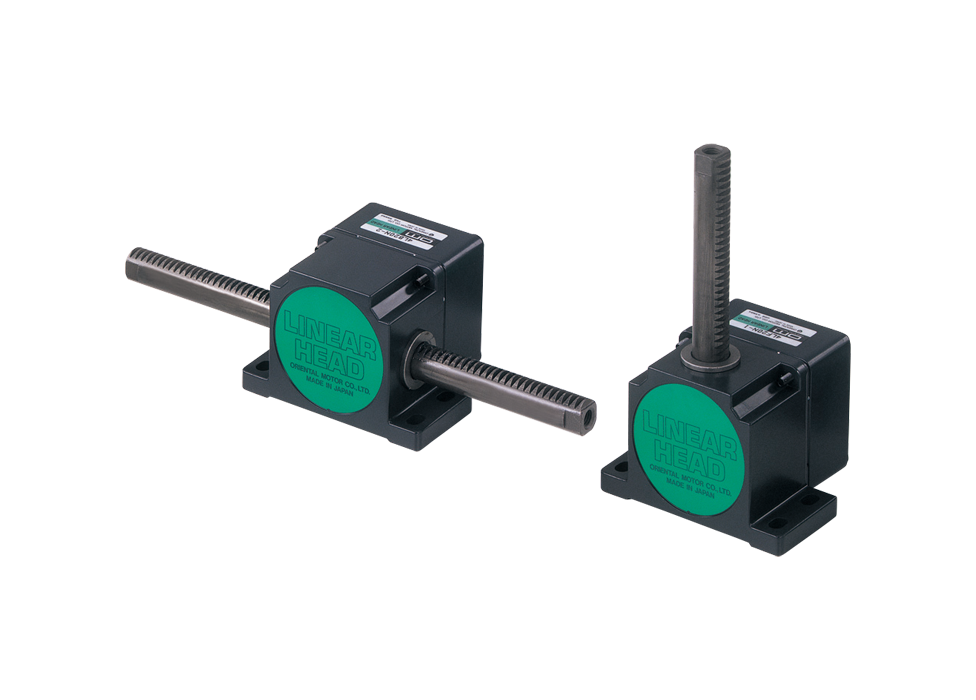

LH直線減速機
- 與馬達組合使用，可進行推、拉、上、下等直線動作
- 最大可搬重量 70 kg
- 行程 100～700 mm
- 搭配馬達：可逆馬達/附電磁剎車馬達
特徵 | LJ直線減速機/LH直線減速機
直線減速機的特性
讓馬達搭配齒條・齒輪機構一體化的話，能實現推、拉、升、降等直線運動
| LH直線減速機 | |
|---|---|
| 最大可搬重量 | ～70 kg |
| 行程 | 100～700 mm |
| 運轉速度 |
|
| 組合馬達 |
|
| 直線頭形狀 （齒條移動方向） |
|
| 馬達組裝方馬 |
|

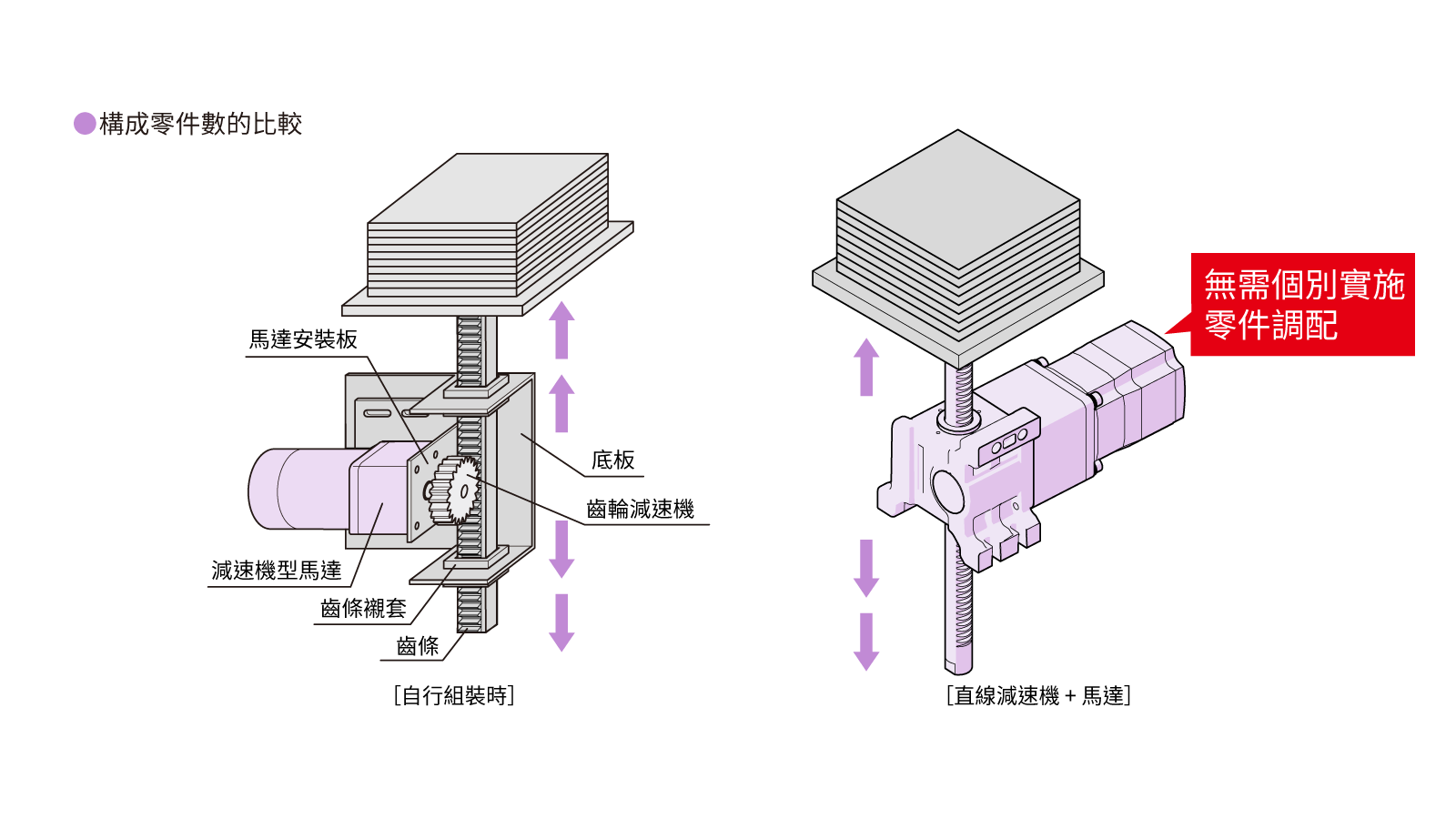

提升設計效率
-
縮短設計到啟動的時間
採用本公司齒條・齒輪機構，可减少使用的零部件數量，减少設計和组装耗費的工時。
-
固定齒條來有效活用空間
固定齒條兩端讓馬達自行移動。
對於想預留馬達空間的設備特別有幫助。

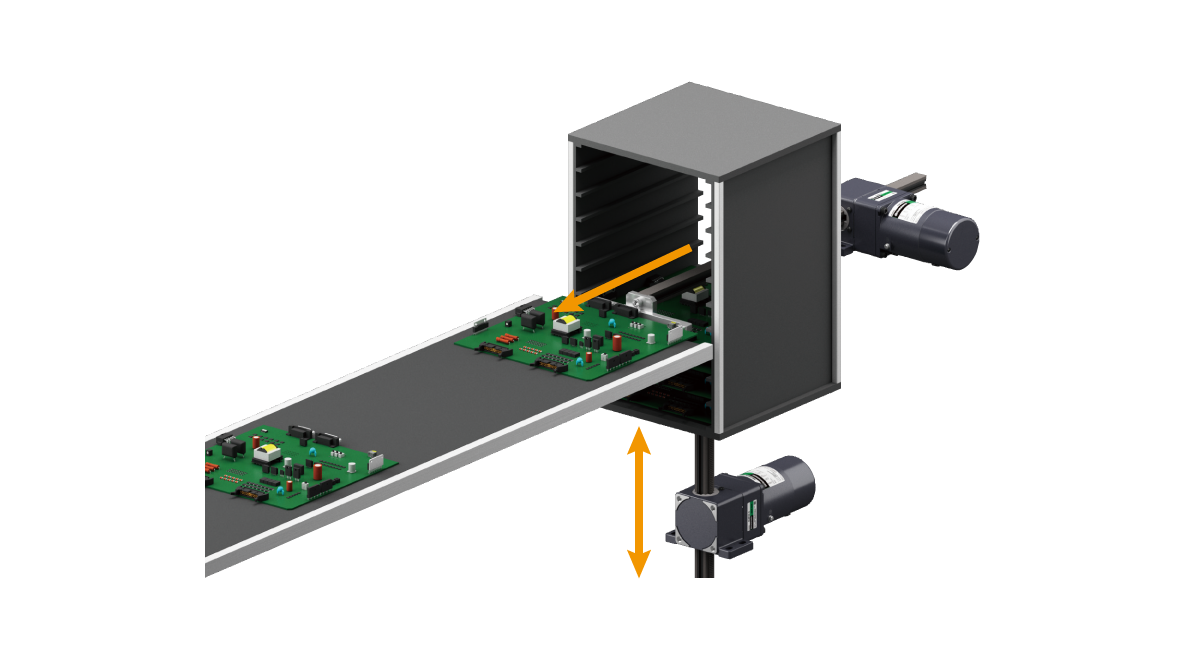

用途例
齒條・齒輪系統產品可運用於各種用途，可將其當成零件選用，使用上非常方便。
種類

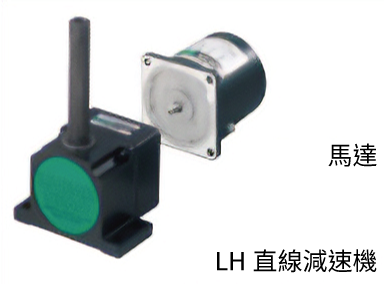

直線減速機、馬達，請個別訂購。
| LJ直線頭型 （組合馬達輸出功率 W） |
寬×高×深 ［mm］ |
最大可搬重量 ［kg］ *1 （基本速度 mm/s *1 ） |
行程 ［mm］ |
|||
|---|---|---|---|---|---|---|
| LH直線減速機 | 0L (1) |
62×47×115.5 | 3.8 (20) |
6.3 (10) |
10 (5) |
100, 200 |
| 2L (6) |
88×66.3×154.5 （88×66.3×194.5） *2 |
7.9 (50) |
14 (25) |
20 (10) |
100, 200, 300, 400, 500 | |
| 4L (25) |
120×82×181 （120×82×226） *2 |
31 (45) |
58 (20) |
70 (10) |
100, 200, 300, 400, 500, 600, 700 | |
- *1
- 電源頻率60 Hz時
- *2
- 使用附電磁剎車馬達時
