無刷馬達BLE2系列產品種類

產品種類

連接器型

馬達、驅動器、連接用電纜線請個別訂購。

標準馬達

出力軸型/ 出力軸材質		安裝尺寸 [mm]	額定輸出 [W]	減速比	保護等級	額定電壓 [ACV]	連接用電纜線/ 可動連接用電纜線
平行軸減速機	GFV減速機/ 不鏽鋼出力軸	60	30	5～200	IP66	單相 100-120 單相 200-240 三相 200-240	連接用電纜線 0.5～20 m 可動連接用電纜線 1～20 m 出力軸側出線/ 後軸側出線/ 垂直出線
		80	60
		90	120
		110	200			單相 200-240 三相 200-240
			300	5～100
			400	5～50		三相 200-240
	GFV減速機 食品機械用H1潤滑油對應/ 不鏽鋼出力軸	60	30	5～200		單相 100-120 單相 200-240 三相 200-240
		80	60
		90	120
	JV減速機/ 不鏽鋼出力軸	*1	200	300、450	IP66	單相 200-240 三相 200-240
			300	200～450
			400	100～450		三相 200-240
腳座安裝減速機 JB減速機/ 鋼軸		*1	200	5～1200	IP44	單相 200-240 三相 200-240
			300	5～600
			400			三相 200-240
直交軸中空戟齒輪JH減速機		*1	60	10～200	IP66	單相 100-120 單相 200-240 三相 200-240
			120
			200	5～200		單相 200-240 三相 200-240
			300
			400			三相 200-240
中空軸扁平式減速機FR減速機/ 鋼軸		*1	30	5～200	IP65	單相 100-120 單相 200-240 三相 200-240
			60
			120
			200	10～100		單相 1200-240 三相 200-240
			300
			400	5～100		三相 200-240
圓軸*2/ 不鏽鋼出力軸		60	30	－	IP66	單相 100-120 單相 200-240 三相 200-240
			60
		90	120
			200			單相 200-240 三相 200-240
			300
			400			三相 200-240

*1

請參閱產品詳情頁的尺寸。

＊2

圓軸型亦可用於軸上的銑面加工部。

附電磁剎車馬達

出力軸型/ 出力軸材質	安裝尺寸 [mm]	額定輸出 [W]	減速比	保護等級	額定電壓 [ACV]	連接用電纜線/ 可動連接用電纜線
平行軸減速機GFV減速機/ 不鏽鋼出力軸	60	30	5～100	IP66	單相 100-120 單相 200-240 三相 200-240	連接用電纜線 0.5～20 m 可動連接用電纜線 1～20 m 出力軸側出線/ 後軸側出線/ 垂直出線
	80	60
	90	120	5～200
	110	200			單相 200-240 三相 200-240
中空軸扁平式減速機FR減速機/ 鋼軸	*1	30	5～200	IP65	單相 100-120 單相 200-240 三相 200-240
		60
		120
		200	10～100		單相 200-240 三相 200-240
圓軸*2/ 不鏽鋼出力軸	60	30	－	IP66	單相 100-120 單相 200-240 三相 200-240
		60
	90	120
		200			單相 200-240 三相 200-240

*1

請參閱產品詳情頁的尺寸。

＊2

圓軸型亦可用於軸上的銑面加工部。

附電磁剎車馬達的特點

馬達後部搭載無激磁作動型的附電磁剎車馬達。
停電等的電源OFF時，馬達會瞬間停止並保持負載。

• 可垂直操作（捲下運轉）

  上下驅動時亦可維持穩定的速度控制。
  停電或電源OFF時也能保持負載。



  • *上下驅動時會產生回生能量，須使用另售的回生電阻。

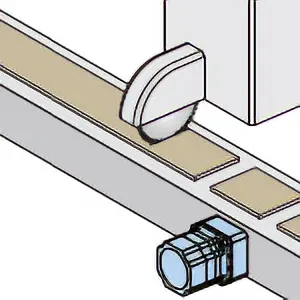

• 停止時能保持位置

  垂直方向、水平方向驅動時可保持位置。



請參閱此處以了解電磁剎車附電磁剎車馬達的小型化及自動控制相關資訊

關於透過附電磁剎車馬達實現設備整體小型化、剎車的自動控制

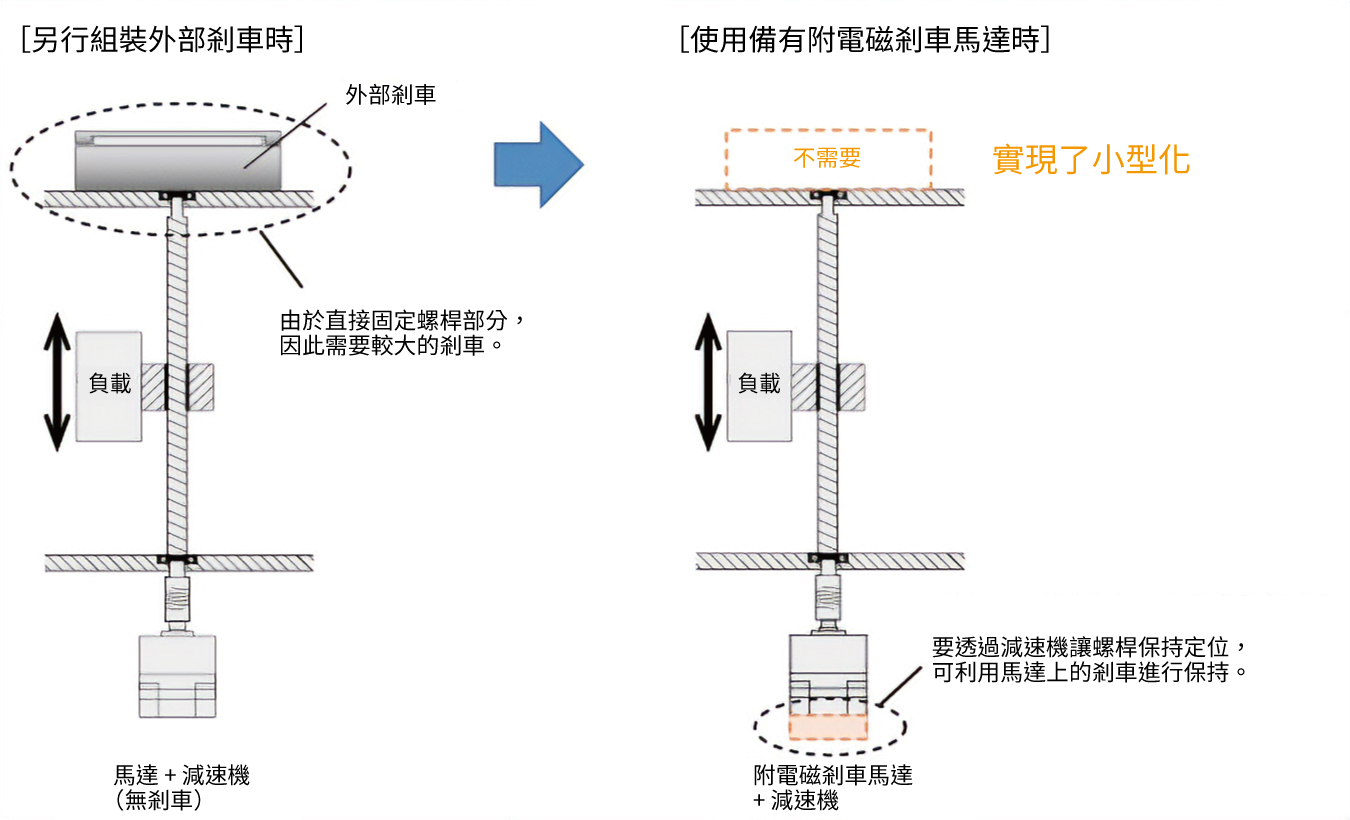

設備整體小型化

• 電磁剎車的動作自動控制

  電磁剎車的控制為與馬達運轉連動的自動控制。不需要考慮電磁剎車的配線和控制。

• IP66附電磁剎車

  在內建電磁剎車的狀態下，保護等級是IP66。
  在灰塵飛揚的環境中也可以使用。
