電纜線 BLE2系列 連接器型用 IP規格連接用電纜線
購買BLE2系列連接器型馬達和驅動器時，請同時購買連接馬達端與驅動器端專用的連接用電纜線（出力軸側出線／反出力軸側出線）。
| 插圖中的數字
|
電纜線名稱 |
|---|---|
| - | 連接用電纜線馬達側 |
| [1] | 連接用電纜線驅動器側 |
| 連接用電纜線 驅動器側面板安裝型 | |
| 附電磁剎車馬達驅動器側連接用電纜線 | |
| 連接用電纜線 驅動器側 附電磁剎車 面板安裝型 |
| 插圖中的數字
|
電纜線名稱 |
|---|---|
| [2] | 連接器型輸出入信號用電纜線 |
| 輸出入信號用電纜線通用型 | |
| [3] | AC電源用電纜線 |
- →點選此處查看電纜線產品一覽
特徵
- 中繼連接器採用符合 IP66/IP67 標準之產品
- 抗雜訊
- 備有方便面板安裝的面板安裝型產品系列。
連接用電纜線
馬達與驅動器間的連接用電纜線。
連接用電纜線 馬達側
此電纜線可以直接連接到馬達連接器。也可搭配附電磁剎車馬達使用。

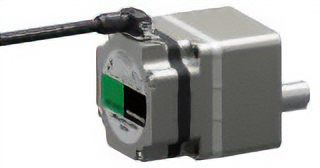

| 長度（m） | 出力軸側出線
品名 |
反出力軸側出線
品名 |
|
|---|---|---|---|
|
1 | CCM010B2EFFM | CCM010B2EBFM |
| 2 | CCM020B2EFFM | CCM020B2EBFM | |
| 3 | CCM030B2EFFM | CCM030B2EBFM | |
| 5 | CCM050B2EFFM | CCM050B2EBFM | |
| 7 | CCM070B2EFFM | CCM070B2EBFM |
- *對於出力軸側出線型，使用前請確保其不會與安裝板干涉。
[1]連接用電纜線驅動器側
| 長度（m） | 品名 | 面板安裝型
品名 |
|---|---|---|
| 1 | CCM010B2ACFT | CCM010B2ADFT |
| 2 | CCM020B2ACFT | CCM020B2ADFT |
| 3 | CCM030B2ACFT | CCM030B2ADFT |
| 5 | CCM050B2ACFT | CCM050B2ADFT |
| 7 | CCM070B2ACFT | CCM070B2ADFT |
| 9 | CCM090B2ACFT | CCM090B2ADFT |
[2]連接用電纜線 驅動器側 電磁剎車用
此電纜線可用於附電磁剎車馬達與驅動器的連接。
| 長度（m） | 品名 | 面板安裝型
品名 |
|---|---|---|
| 1 | CCM010B2BCFT | CCM010B2BDFT |
| 2 | CCM020B2BCFT | CCM020B2BDFT |
| 3 | CCM030B2BCFT | CCM030B2BDFT |
| 5 | CCM050B2BCFT | CCM050B2BDFT |
| 7 | CCM070B2BCFT | CCM070B2BDFT |
| 9 | CCM090B2BCFT | CCM090B2BDFT |
其他電纜線
驅動器和控制器可採用電纜線連接。

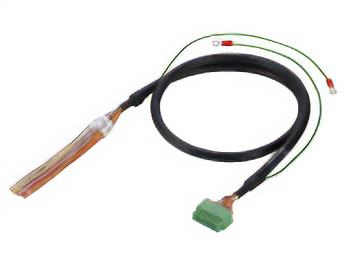

[2]輸出入信號用電纜線
連接器型
用於各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|---|
|
CC18D005C-1 | 0.5 | 24 | φ1.2 | φ9.5 | 18 |
| CC18D010C-1 | 1 | |||||
| CC18D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣外徑 | 成品外徑 | |
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
