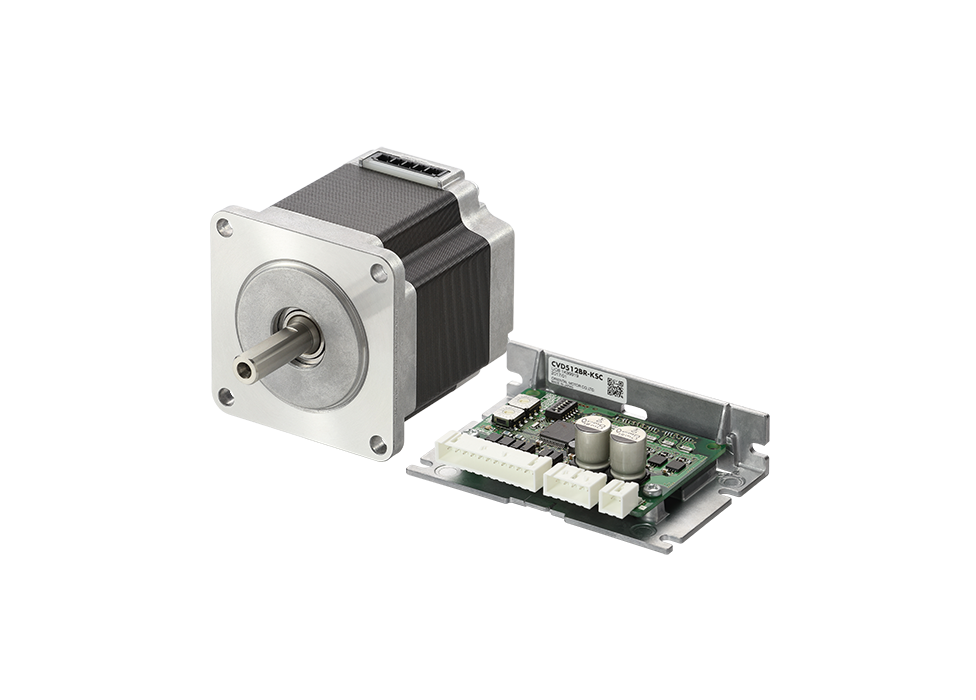

步進馬達PKP系列/
CVD系列 SC型驅動器
- 採用步進馬達
- 可不使用脈波產生器進行速度控制。
- 小型・高轉矩
- 速度控制範圍 0.02～600r/min
特徵 | 步進馬達 PKP系列/CVD系列 SC型驅動器
建議用於以下用途
-

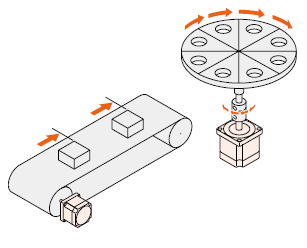

寸動運轉
可選擇單向，並重複輸入ON/OFF信號寸動
-

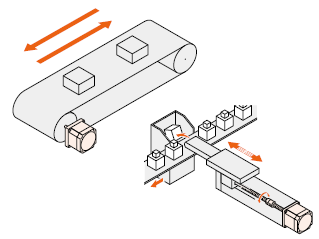

往復運轉
可透過正逆轉信號切換並輸入ON/OFF信號達成往復
-
2段速度切換運轉
可進行2段速度切換運轉
-
平穩低速運轉
速度範圍為0.02∼600r/min
無需脈波產生器。使用I/O控制實現簡單的系統配置
系統構成簡單，僅有馬達、驅動器與可程式控制器。利用驅動器的開關，可設定運轉速度、加減速時間、運轉電流，僅需將FWD（RVS）輸入切換為ON或OFF。體驗如同調速馬達般的簡單速度控制。
實現簡單的系統配置
可設定2段速度切換
驅動器可設定2段速度，並可從外部切換。
調速範圍：0.02 r/min~600 r/min
-
往復運轉
-
2段速度切換運轉
為馬達小型化、設備小型化做出貢獻
由於是採用低速高轉矩的步進馬達，不需安裝減速機。有助於馬達空間、機構空間的小型化。相較轉速幾乎相同的感應馬達，僅需挑選一半尺寸的規格即可驅動。
運轉輸入OFF時的過轉量固定，故能提升停止位置重現性
馬達停止時，即使工作物重量改變，只要運轉條件相同，減速移動量便不會因慣性負載或摩擦負載而產生變化。因此能提升停止位置重現性。
停止時具備保持轉矩
由於停止時仍會向馬達供給電流，產生轉矩。因此可保持負載（保持力為激磁最大靜止轉矩的50%）。
產品種類
馬達、驅動器、連接用電纜線請各別訂購。
（在選擇馬達安裝尺寸後畫面會跳轉，將會顯示以「＋」號連結的馬達、驅動器、連接用電纜線的候選品名。）
| 安裝尺寸 [mm] |
激磁最大靜止轉矩 [N・m] |
設定速度範圍 [r/min] |
|---|---|---|
| 28 | 0.052~0.091 | 0.02~600 |
| 42 | 0.22~0.5 | |
| 60 | 0.66~2.1 |
