無刷馬達減速機的特徵

平行軸減速機的特徵

GFV減速機、GFS減速機、JV減速機、JB減速機

高容許轉矩（ JV減速機、JB減速機）

轉矩不飽和，可以充分利用馬達轉矩。

• 高剛性、一體構造 JB減速機

  軸心設計更方便，與安裝面為一體化結構。



• 高強度（JB減速機）



• 食品機械用H1潤滑油對應（GFV 減速機 30 W~120 W）

  減速機部的潤滑油，也提供使用食品機械用H1潤滑油的產品種類。



• 長壽命

  額定壽命達 10000 小時。

CS減速機型馬達

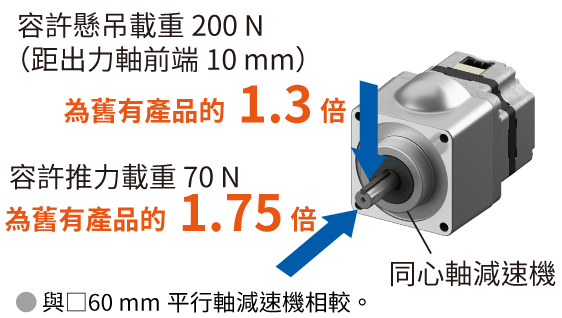

• 與平行軸減速機相比，負載能力更高



• 簡約設計

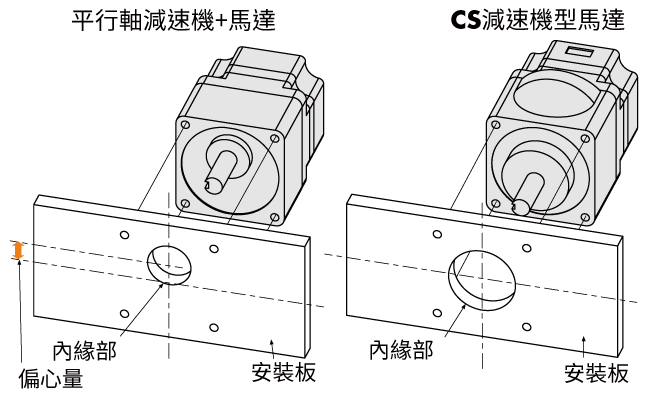

  使用無偏心量的CS減速機型馬達，有助於簡化設備設計。



• 關於齒輪構造

  透過將大齒輪從中心軸偏移的配置，實現了同心軸的減速機設計。



大幅提升容許轉矩 蝸桿蝸輪減速機（另售）

適用馬達：無刷馬達 平行軸減速機 30 W

• 容許轉矩約為平行軸減速機的3倍
• 具備自鎖功能，適用於需防止因自體重量造成下滑的負載保持應用
• 直交軸／中空軸設計，有助於節省空間

詳情請參閱此處。

大幅提升容許載重　法蘭輸出頭（另售）

適用馬達：無刷馬達 平行軸減速機 100 W/120 W/200 W（安裝尺寸 90 mm）

• 採用薄型設計，實現高容許負載（容許懸吊載重／容許軸向載重）
• 適用於無人搬運車、旋轉工作台等重物搬送用途
• 可直接安裝於負載軸或機構本體，減少設計工時

詳情請參閱此處。

直交軸減速機的特徵

JH減速機

• 高容許轉矩

  容許轉矩不飽和，可最大限度活用馬達轉矩。



• 高強度

  與平行軸減速機相比，容許懸吊載重約為其2倍，容許推力載重約為其1.7倍。

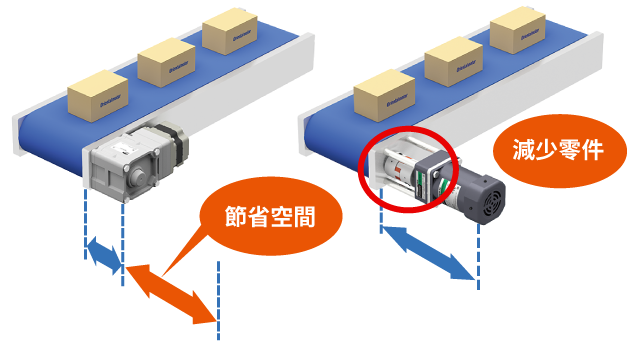

• 節省空間、節省成本

  由於出力軸為中空，不須透過連結零件就能與客戶的驅動軸連結。
  透過減少使用聯軸器與皮帶輪等，有助於節省空間及減少零件成本。



中空軸扁平式減速機的特徵

FR減速機

• 高容許轉矩

  容許轉矩不飽和，可最大限度活用馬達轉矩。



• 省空間、省成本

  透過減少使用聯軸器與皮帶輪等，有助於節省空間及減少零件成本。



長壽命

額定壽命達 10000 小時。

驅動車輪用馬達的特徵

AGV/AMR的車輪機構設計・有助於縮短組裝時間

• 減少車輪機構設計的工作量
• 減少選用馬達、減速機和車輪所需的工時
• 減少設備組裝時間
• 負載能力：最大 130 kg/輪^*1
• 可以與INOAC CASTER AND WHEEL CO., LTD. 製的車輪 ^*2 組合使用。

	+	*2

*1

耐重值是指施加在每個輪子上的數值。請務必安裝輔助輪，以確保不超過耐重限制。

*2

INOAC CASTER AND WHEEL CO., LTD. 製的車輪，由ORIMVEXTA CO., LTD.販售中。車輪的組裝需由客戶自行處理。

實現 AGV/AMR 的低底盤結構、薄型化設計

• 採用中空軸扁平式減速機，可實現低底盤設計。



  ※

  400W時為130mm

• 透過交叉配置中空軸扁平式減速機，可縮短車輪間的距離，實現車輛寬度更小，更薄的設計。
