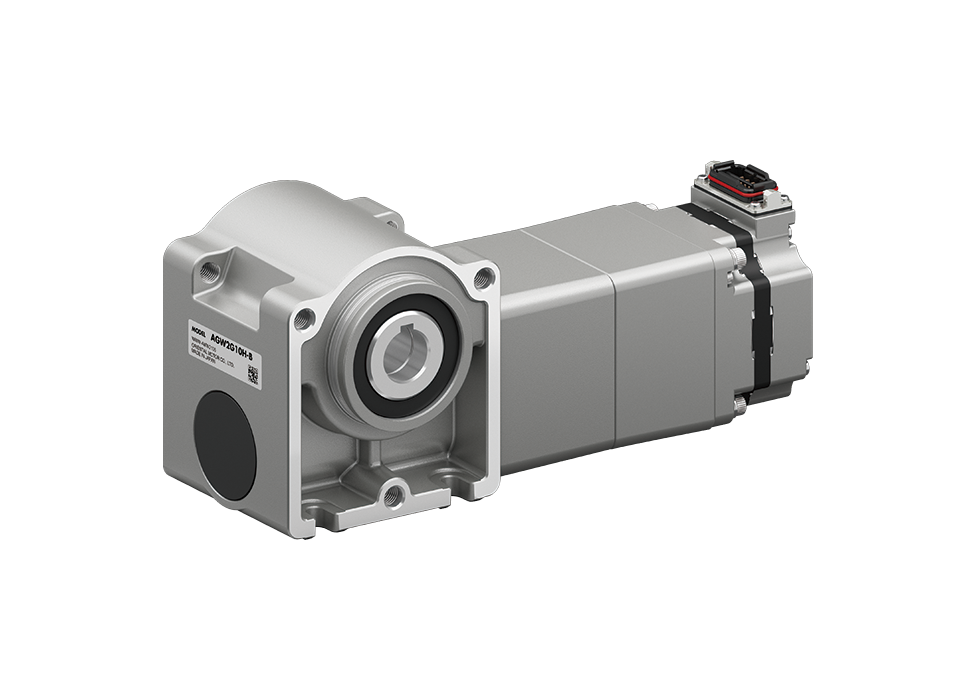

蝸桿蝸輪減速機
- 適用馬達：無刷馬達 平行軸減速機 30 W
- 容許轉矩約為平行軸減速機的3倍
- 適用於需要自鎖功能，以防止因自身重量而下落的負載保持應用。
- 採用直交軸/中空軸，節省空間
特徵 | 蝸桿蝸輪減速機
大幅增加容許轉矩
小型・結構扁平，相較平行軸減速機還可以提升約3倍的容許轉矩。
推薦用於以下用途。
- 當需要高減速、低速驅動，且高轉矩時
- 希望機構小型化（低底盤化）時
例：BLE2 系列 30 W 馬達 + 平行軸減速機（GFV 減速機）與蝸桿蝸輪減速機組合
透過自鎖功能進行負載保持
當嘗試從出力軸側（蝸輪側）進行旋轉時，因為摩擦的關係使蝸桿蝸輪無法轉動的現象，稱為自鎖*。
此特性可應用於需要防止因自體重量而下滑的用途（如升降驅動、翻轉驅動等），有助於提升安全性。
- * 根據潤滑狀況、齒面條件、衝擊或振動等因素，自鎖效果可能無法發揮。
-
構造 -

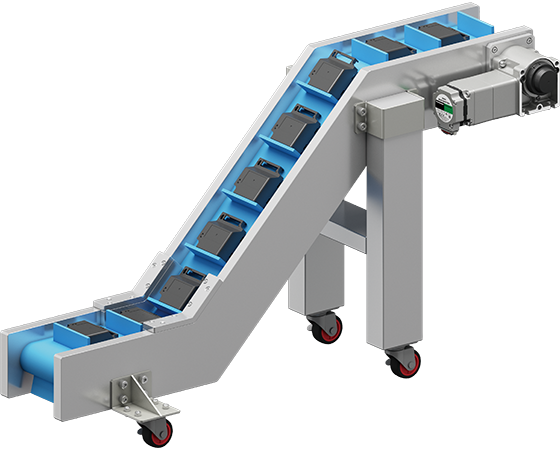

傾斜式皮帶輸送機（升降驅動） -

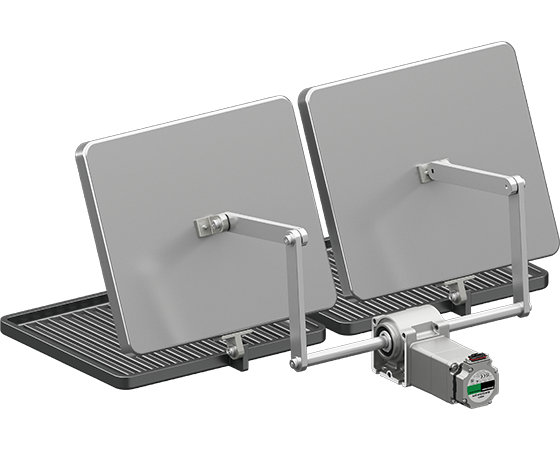

翻轉裝置（翻轉驅動）
與電磁剎車的差異
本公司的電磁剎車是針對電源關閉時的負載保持設計的（無激磁作動型電磁剎車）。電磁剎車（無激磁作動型）
自鎖與電磁剎車不同，不僅適用於停止時的保持，也適合用於運轉中不希望出現反向動作的機構。
自鎖不需電磁剎車的控制與配線，有助於簡化設備結構。
採用直交軸/中空軸，節省空間
- 出力軸與馬達軸成直角
- 中空軸可與驅動軸直接連接，能減少聯軸器、皮帶輪等零件使用
- 支援凸緣安裝／腳座安裝，提升安裝設計的自由度

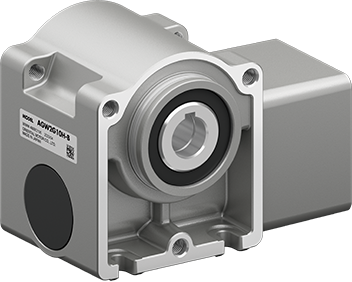

產品類型
| 品名 | 減速比 | |
|---|---|---|
|
AGW2G10H-B | 10 |
| AGW2G20H-B | 20 |
適用產品
- * 馬達、減速機、蝸桿蝸輪減速機皆為單獨販售。
| 馬達 | 平行軸減速機 | 蝸桿蝸輪減速機 | 組合時出力軸的減速比 | ||||
|---|---|---|---|---|---|---|---|
| 品名 | 系列 | 輸出 | 品名 | 減速比 | 品名 | 減速比 | |
| 無刷馬達 | BMU系列 BLE2系列 |
30 W | GFV2G□ GFV2G□S |
5、10、15, 20、30 |
AGW2G10H-B | 10 | 50、100、150、 200、300 |
| 5、10、 15、20 |
AGW2G20H-B | 20 | 100、200、 300、400 |
||||
| BXⅡ系列 BLH系列 |
30 W | GFS2G□ | 5、10、15、 20、30 |
AGW2G10H-B | 10 | 50、100、150、 200、300 |
|
| 5、10、 15、20 |
AGW2G20H-B | 20 | 100、200、 300、400 |
||||
- 品名中的□為減速比的數字。
