電動缸EAC系列 產品陣容
電動缸、驅動器及連接用電纜線請個別訂購。
電動缸
-

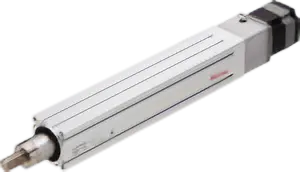

標準型
規格 -
標準型

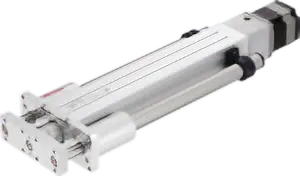

附出力軸導軌 -
標準型

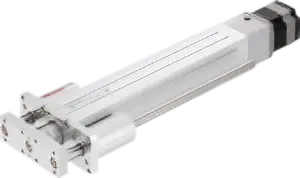

附出力軸導軌外蓋 -

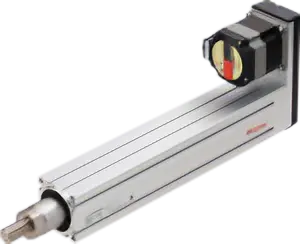

反折型
規格 -
反折型

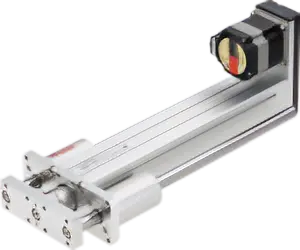

附出力軸導軌 -
反折型

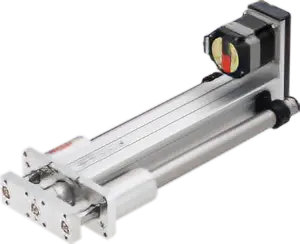

附出力軸導軌外蓋
| 型號 | 安裝尺寸 ［mm］ |
型號 | 最大可搬重量 ［kg］ |
推力 ［N］ |
行程 ［mm］ |
電源輸入 ［V］ |
電磁剎車 | |
|---|---|---|---|---|---|---|---|---|
| 有 | 無 | |||||||
| 標準型 規格 |
28×28 | EACM2 | 水平15/垂直5 | ～50 | 50～150 （50 mm單位） |
DC24V | - | ○ |
| 42×42 | EACM4 | 水平30/垂直14 | ～140 | 50～300 （50 mm單位） |
單相 100-120 單相 200-240 三相 200-240 DC24/48V |
○ | ○ | |
| 60×60 | EACM6 | 水平60/垂直30 | ～400 | ○ | ○ | |||
| 標準型 附出力軸導軌外蓋 |
28×86 | EACM2W | 水平15/垂直4.5 | ～50 | 50-150 （50 mm單位） |
DC24V | - | ○ |
| 標準型 附出力軸導軌 附出力軸導軌外蓋 |
42×114 | EACM4W | 水平30/垂直13 | ～140 | 50-300 （50 mm單位） |
單相 100-120 單相 200-240 三相 200-240 DC24/48V |
○ | ○ |
| 60×156 | EACM6W | 水平60/垂直28 | ～400 | ○ | ○ | |||
| 反折型 規格 |
42×42 | EACM4R | 水平30/垂直12.5 | ～125 | 50-300 （50 mm單位） |
○ | ○ | |
| 60×60 | EACM6R | 水平60/垂直30 | ～360 | ○ | ○ | |||
| 反折型 附出力軸導軌 附出力軸導軌外蓋 |
42×114 | EACM4RW | 水平30/垂直11.5 | ～125 | 50-300 （50 mm單位） |
○ | ○ | |
| 60×156 | EACM6RW | 水平60/垂直28 | ～360 | ○ | ○ | |||
驅動器
| 驅動器種類 | 電源輸入 V |
|
|---|---|---|
|
內藏定位功能 | 單相 100-120 單相/三相200-240 DC24/48* |
| RS-485通訊附脈波列輸入 | ||
| 脈波列輸入 | ||
| EtherCAT對應 | ||
| EtherNet/IP對應 | ||
| PROFINET對應 | ||
| MECHATROLINK-Ⅲ對應 | 單相 100-120 單相/三相200-240 |
|
| SSCNETⅢ/H對應 |
- *EACM2只有DC24V

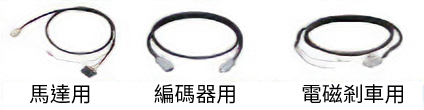

連接用電纜線套件/可動連接用電纜線套件
- 從馬達拉出的馬達電纜線、編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。
- 如電纜線需要彎曲，請使用可動連接用電纜線。
| 長度 ［m］ |
|
|---|---|
|
0.5 ～ 20 |
