其他周邊機器：回生電阻/回生周邊機器

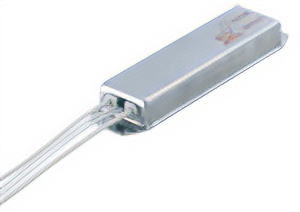

使用回生電阻

如下圖所示，垂直運轉（捲下運轉）或是慣性慣量突然啟動和停止時，外力使馬達旋轉，起到發電機的作用。
當回生電力超過驅動器的回生電力吸收電容時，可能會對驅動器造成損壞。
在此情況下，可在驅動器上連接回生電阻和回生周邊機器，將再生回生電力轉換為熱能進行耗散。

品名 適用產品
使用回生電阻
EPRC-400P 無刷馬達 BXⅡ系列（BXS230、BXS460、BXS5120）
BLE系列
RGB100 無刷馬達 BXⅡ系列（BXS6200、BXS6400）
BLE2系列400 W圓軸型
BLE2系列附電磁剎車
步進馬達 AR系列AC電源輸入型
AZ系列AC電源輸入型
伺服馬達 NX系列（NX45、NX65、NX410、NX610、NX620、NX810、NX820、NX920）
電動滑台 L系列AR系列/AZ系列搭載AC電源輸入型
EZS系列AR系列/AZ系列搭載AC電源輸入型
無塵室對應EZS系列 搭載AR系列/AZ系列AC電源輸入型
電動缸 EAC系列 AR系列/AZ系列搭載AC電源輸入型
RGB200 伺服馬達 NX系列（NX640、NX940、NX975、NX1040、NX1075）
AZX系列
回生電阻
RGC40 步進馬達 αSTEP AZ系列多軸驅動器
  • 適用產品括號中的粗體字母表示識別產品名稱的字元。若未列出產品名稱，則屬於相關系列或類型的所有產品名稱均為適用產品。

回生周邊機器

回生周邊機器僅適用於DC電源輸入產品。回生周邊機器可抑制驅動器內部電壓上升和馬達再生引起的電源電壓上升。

品名 輸入電壓 適用產品
回生電阻
RG4-K DC24V AZ系列 mini驅動器 AZD-KR□□
CVD系列 脈波列輸入型 CVD2■■■■-K、CVD5■■■■-K
CVD系列 SC型 CVD5■■■■-KSC
RG4-N DC48V AZ系列 mini驅動器 AZD-KR□□
