無刷馬達BLH系列產品種類

馬達（連接器型 保護等級IP40）

  • 請分別購買馬達、驅動器及各種電纜線。
  • 本公司備有與驅動器組合時所需的馬達詳細規格。詳情請洽東方馬達客戶諮詢中心。
出力軸型 安裝尺寸
〔mm〕		 額定輸出
〔W〕		 減速比 額定電壓
〔V〕		 驅動器型 連接用電纜線
（馬達與驅動器之間）		 連接用電纜線套件
平行軸減速機GFS減速機* 42 15 5~100 DC24 V 類比設定型
／
數位設定型
／
RS-485通訊型		 連接用電纜線
0.5 m/1 m/1.5 m
/2 m/3 m/5 m

可動連接用電纜線
1 m/1.5 m/2 m
/3 m/5 m		 電源電纜線
輸出入信號用電纜線

2種（0.3 m 和 1.0 m）
60 30
80 50
CS減速機型馬達 42 15 5, 10,
15, 20
42 30
60 30
60 50
中空軸扁平式減速機FR減速機 60 30 5~200
80 50
圓軸型 42 15 -
42 30
60 30
60 50
80 50
  • *15W為馬達與減速機一體型的減速機型馬達。

馬達（導線型保護等級IP40）

請分別購買馬達、驅動器及各種電纜線。

出力軸型 安裝尺寸
〔mm〕		 額定輸出
〔W〕		 減速比 額定電壓
〔V〕		 驅動器型 連接用電纜線*2
（馬達與驅動器之間）		 連接用電纜線套件*3
平行軸減速機GFS減速機*1 42 15 5~100 DC24 V 類比設定型
／
數位設定型
／
RS-485通訊型		 連接用電纜線
1.5 m/2.5 m/4.5 m

可動連接用電纜線
1.5 m/2.5 m/4.5 m		 電源電纜線
輸出入信號用電纜線

2種（0.3 m和 1.0 m）
60 30 5~200
80 50
90 100
中空軸扁平式減速機FR減速機 60 30
80 50
90 100
圓軸型 42 15 -
60 30
80 50
90 100
*1
*15W為馬達與減速機一體型的減速機型馬達。
＊2
100W的連接用電纜線/可動連接用電纜線長度為1.5 m。
*3
100W驅動器包含電源電纜線和輸出入信號用電纜線。

馬達（電纜線型保護等級IP65）

請分別購買馬達、驅動器及各種電纜線。

出力軸型 安裝尺寸
〔mm〕		 額定輸出
〔W〕		 減速比 額定電壓
〔V〕		 驅動器型 連接用電纜線*1
（馬達與驅動器之間）		 連接用電纜線套件*2
平行軸減速機 GFS減速機 60 30 5~200 DC24 V 類比設定型
／
數位設定型
／
RS-485通訊型		 連接用電纜線
1.5 m/2.5 m/4.5 m

可動連接用電纜線
1.5 m/2.5 m/4.5 m		 電源電纜線
輸出入信號用電纜線

2種（0.3 m和1.0 m）
80 50
90 100
中空軸扁平式減速機 FR減速機 60 30
80 50
90 100
圓軸型 60 30 -
80 50
90 100
*1
100W的連接用電纜線/可動連接用電纜線長度為1.5 m。
*2
100W 驅動器包含電源電纜線和輸出入信號用電纜線。

在沾附灰塵或噴濺到水的環境下，保護等級IP65（電纜線型）

電纜線型的馬達和附電磁剎車馬達的馬達都符合IP65保護等級。（不含圓軸型的安裝面。軸材質為鋼。）

附電磁剎車馬達（電纜線型保護等級IP65）

請分別購買馬達、驅動器及各種電纜線。

出力軸型 安裝尺寸
〔mm〕		 額定輸出
〔W〕		 減速比 額定電壓
〔V〕		 驅動器型 連接用電纜線*1
（馬達與驅動器之間）		 連接用電纜線套件*2
平行軸減速機 GFS減速機 60 30 5~200 DC24 V 類比設定型
／
數位設定型
／
RS-485通訊型		 連接用電纜線
1.5 m/2.5 m/4.5 m

可動連接用電纜線
1.5 m/2.5 m/4.5 m		 電源電纜線
輸出入信號用電纜線

2種（0.3 m和1.0 m）
80 50
90 100
中空軸扁平式減速機 FR減速機 60 30
80 50
90 100
圓軸型 60 30 -
80 50
90 100
*1
100W的連接用電纜線/可動連接用電纜線長度為1.5 m。
*2
100W驅動器包含電源電纜線和輸出入信號用電纜線。

各式馬達機種

    • 馬達（連接器型 保護等級IP40）

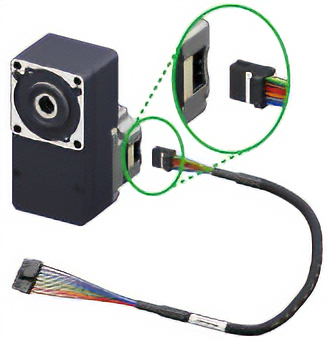

    連接器型馬達
    馬達
    • 導線型（保護等級IP40）

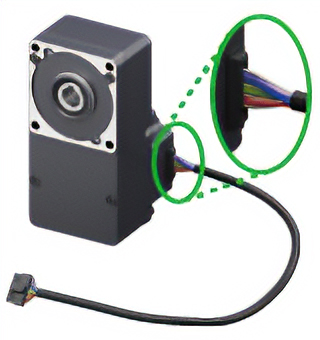

    導線型馬達
    馬達
    • 電纜線型（保護等級IP65）

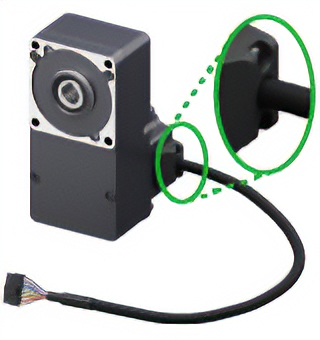

    電纜線型馬達
    馬達/
    附電磁剎車馬達
