AC馬達 可逆馬達運轉時間與溫度上升

雖然可逆馬達具有「30 分鐘額定值」，但即使在執行短暫間歇操作時，操作時間也可能會根據操作條件而變化。當使用可逆馬達進行短暫運轉時，馬達啟動和反轉時電流很大，發熱明顯。然而，透過讓馬達的靜止狀態延長，可以增強自然冷卻效果，有助於降低馬達的溫度上升。

間歇運轉的情況

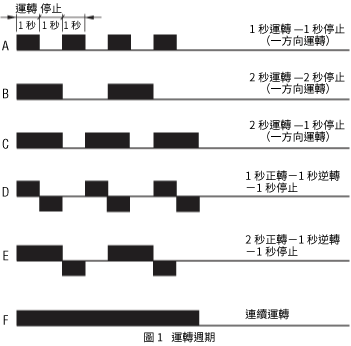

決定間歇運轉的條件，如圖1中的A至E所示。F表示連續運轉的條件。東方馬達收集了我們典型可逆馬達在這些條件下溫度上升的實際測量結果。

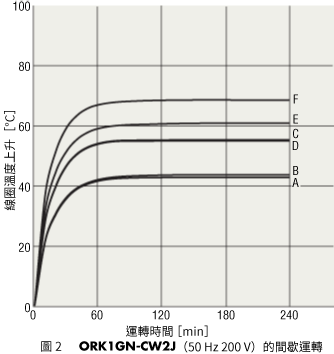

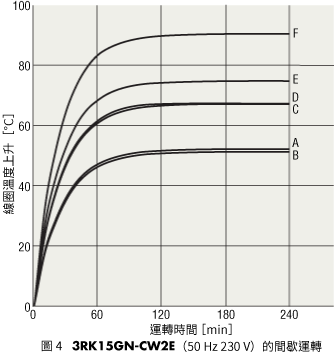

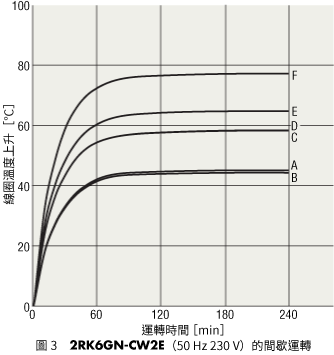

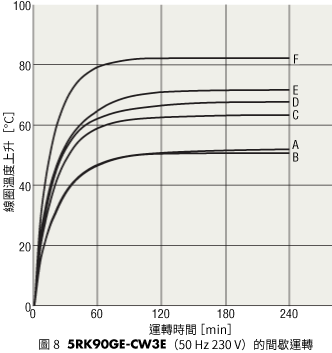

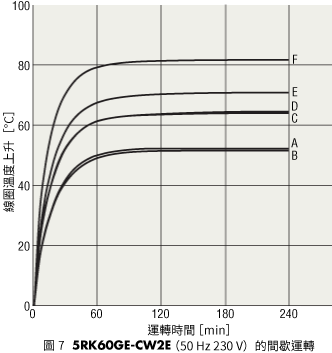

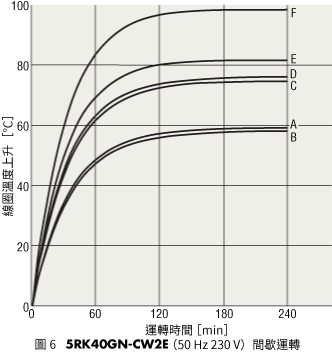

圖2至圖8顯示了結果。
測量溫度上升時，我們將馬達單獨懸掛於半空中，以減少熱傳導，並且無負載，從電容器啟動和馬達運行的溫度上升角度來看，這是最嚴酷的條件。
但請注意，啟動和反轉所需的時間可能會較長，溫度上升可能較高，特別是當負載大於馬達額定轉矩或慣性負載較大時。
例如，應仔細控制 4RK25GN-CW2E 的溫度上升，使線圈溫升最大為80 ℃。馬達外殼溫度最高為 90 ℃。進行操作。
在圖5中，對於4RK25GN-CW2E來說，如果運行時間和停止時間相同，可以觀察到間歇運行可以是連續的（條件A和B）。（條件C和D是限制。） 另外，馬達輸出越大，時間越短。

表1顯示了圖2至圖8中用於溫度上升測量的散熱板尺寸。

表1：散熱板尺寸

安裝散熱板時。

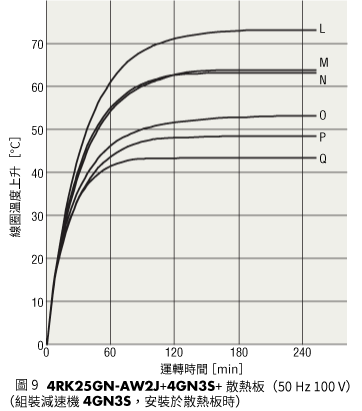

表2顯示了圖9中用於溫度上升測量的散熱板類型。
根據這些測量，散熱板尺寸增加一倍將使溫度上升降低約 10 ℃。另外，鋁的導熱率比鐵高，因此溫度上升較低。此外，將鋁塗成黑色，可額外降低約 5 ℃。

馬達溫度會根據負載、運轉週期、馬達安裝方法和環境溫度等條件而變化。根據所有這些資料進行綜合判斷可能具有挑戰性，因此請將其作為評估的標準之一。

表2：散熱板類型
