AC馬達 感應馬達的構造與動作原理
感應馬達的結構

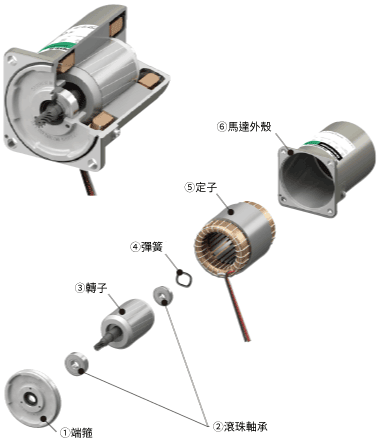

下圖顯示了感應馬達的結構。
- ①
- 端箍
是透過切割/精加工壓鑄鋁合金塊而製成。壓入馬達外殼內。
- ②
- 滾珠軸承
- ③
- 轉子
由疊層磁鋼片和壓鑄鋁合金導體組成。
- ④
- 彈簧
- ⑤
- 定子
由堆疊的電磁鋼板製成的定子鐵芯、聚酯護套銅線繞組及絕緣薄膜組成。
- ⑥
- 馬達外殼
由鋁合金壓鑄塊切割/精加工而成。
感應馬達的構造與動作原理
感應馬達（感應馬達）是透過電磁感應效應產生旋轉力的馬達。
此外，我們經營的AC馬達中，可逆馬達、力轉矩馬達、附電磁剎車馬達、防塵・防水馬達、離合器・剎車馬達等類型（分類），在特性和附加功能上有所不同。然而，其工作原理本身與感應馬達相同。

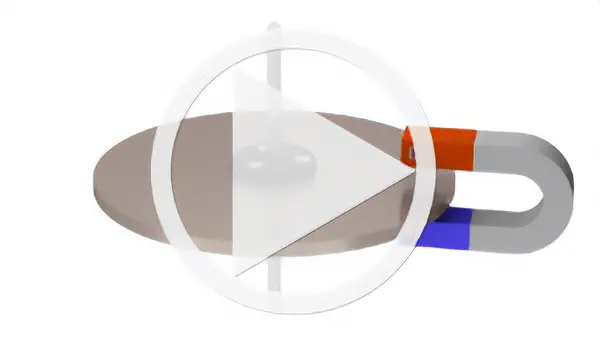

使用Arago圓盤的說明

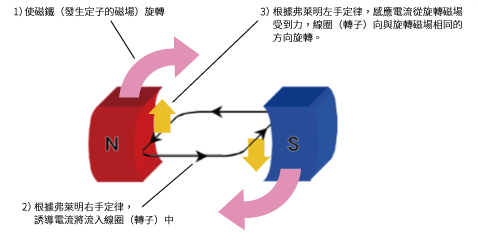

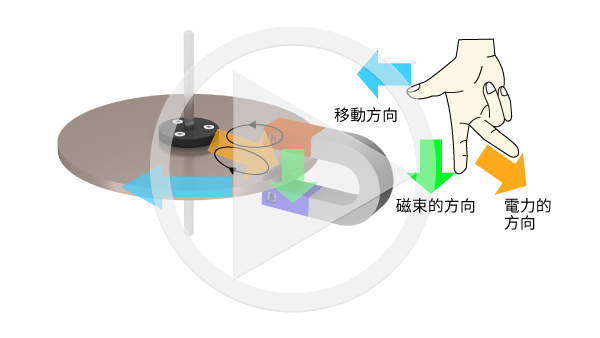

用Arago圓盤解釋感應馬達的工作原理。

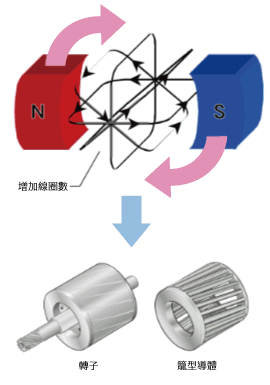

用感應馬達取代Arago圓盤
當以感應馬達的實際部件取代Arago圓盤時，磁鐵對應於定子產生的旋轉磁場，而銅板（導體）對應於轉子。
轉子採用鋁和鐵設計為籠子轉子，可有效提取旋轉動力。
關於旋轉磁場

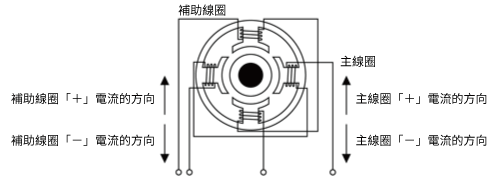

以2極馬達的定子為例，對定子中產生的旋轉磁場進行說明。
感應馬達有2個繞組，一個主繞組和一個輔助繞組。

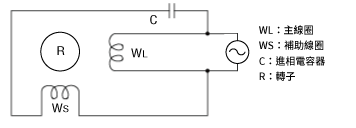

在實際使用單相電源的感應馬達中，連接如下。
來自電源的電流直接流向主繞組，電流經由進相電容器流向輔助繞組。
此時，輔助繞組中流過的電流將成為與主繞組中流過的電流反相90°電角的波形。

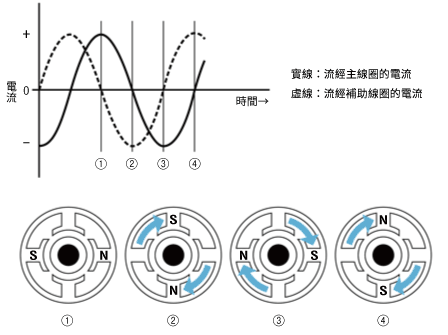

從①到④的每次，定子中都會產生如上圖所示的磁極，遵循右手螺旋定則。如果我們觀察從①到②到③到④的時間推移，①中位於3點鐘位置的N極從3點鐘位置開始像順時針方向旋轉一樣變化依次為6點、9點、12點。
這是定子中產生的旋轉磁場。
現在考慮連接到進相電容器的輔助繞組中沒有電流的情況。此時，上圖的②、④狀態不會發生，而是從①變成③。N極的位置從3點鐘變成了9點鐘，改變了180°，雖然看起來磁極旋轉了，但不清楚它的旋轉方向是順時針還是逆時針。
當以這種方式使用單相電源運作時，透過使用進相電容器產生異相電流，從而產生固定方向的旋轉磁場。
當馬達在三相電源上運作時，則不需要進相電容器。
這是因為三相電源具有預先定義的異相波形。
