依電動模組產品選擇-推、拉

可選擇將馬達安裝於機構零件的電動模組產品系列。無需浪費安裝、調整、檢查的作業工時，可立即使用。

Transport

搬運

推、拉

推、拉

Fine Tuning and Fine Feeding

微調整、微量移載

微調整、微量移載

抓取

旋轉

介紹馬達與直線動作機構一體化，最適合「推」／「拉」的電動模組產品

開始選擇

查看搭載馬達的安裝尺寸：20mm、28mm尺寸一覽表

系列名機種名	型號寬×高	行程 (mm)	推力 (N)	推壓力 (N)	外形圖 (單位：mm)

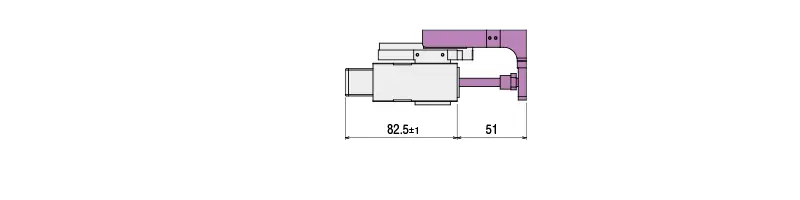

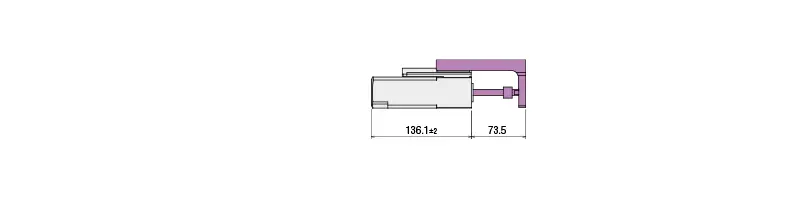

小型電動缸 DR系列附導軌型	DR20 20 mm × 20 mm	25	~15	-	DR20T1B02-AZAKL 最大行程：25mm定位時

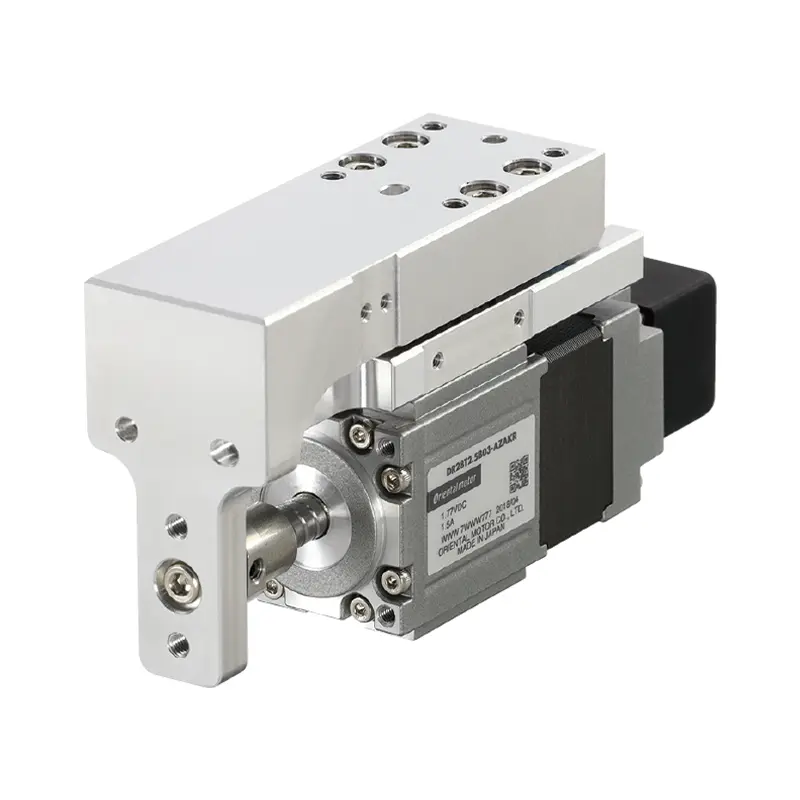

小型電動缸 DR系列附導軌型	DR28 28 mm × 28 mm	30	~40	~50*	DR28T1B03-AZAKL 最大行程：30mm定位時

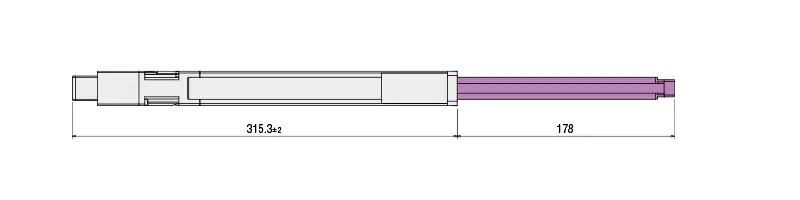

電動缸 EAC系列標準型	EAC2W 28 mm × 86 mm	50~150	~50	~80	EACM2WF15AZAK-G 最大行程：150mm定位時

僅導程2.5㎜可推壓運轉。

外形圖的顏色部分為可動部。

查看搭載馬達的安裝尺寸：42mm尺寸一覽表

系列名機種名	型號寬×高	行程 (mm)	推力 (N)	推壓力 (N)	外形圖 (單位：mm)

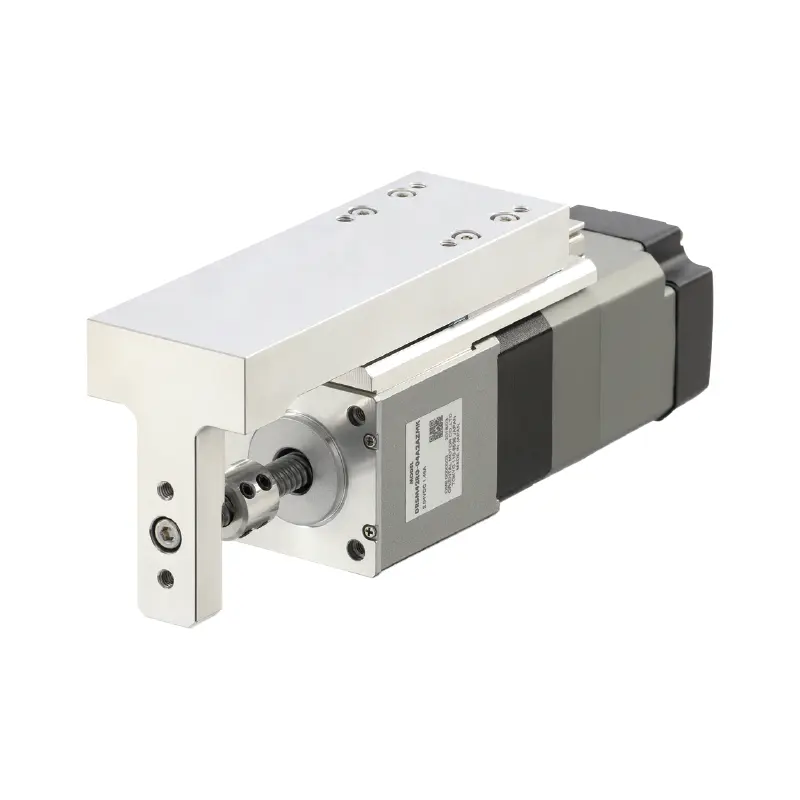

小型電動缸 DR2系列附導軌型	DRSM42 42 mm × 42 mm	40	~200	~400	DRSM42LG-04A2AZMK 最大行程：40mm定位時

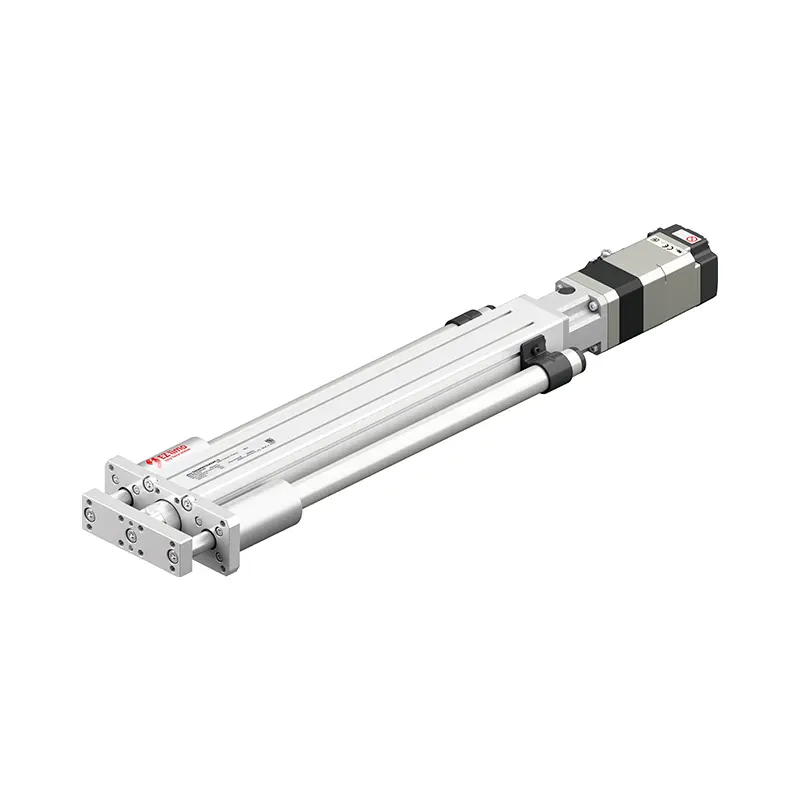

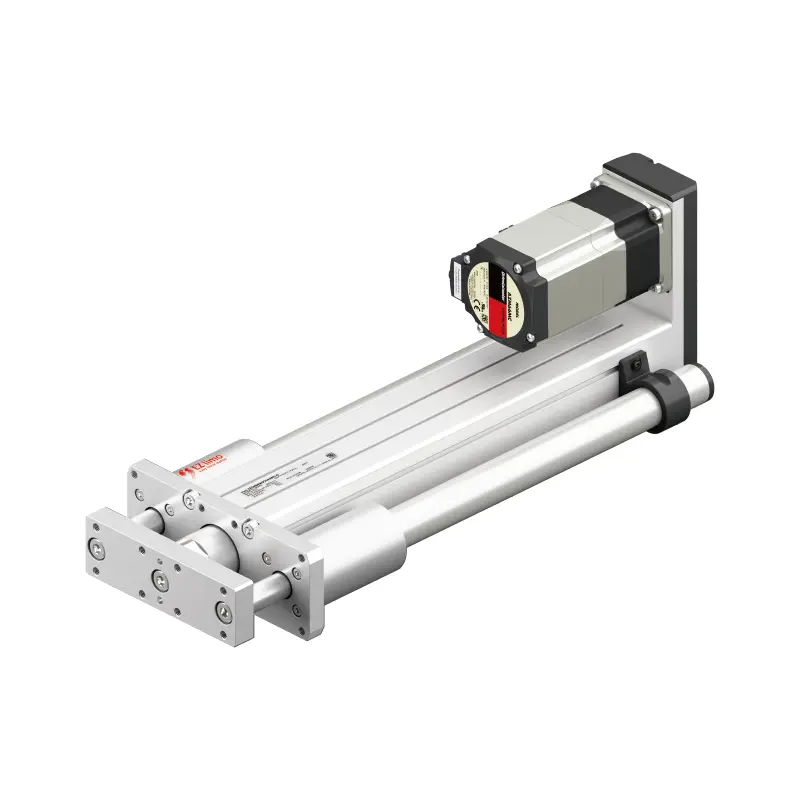

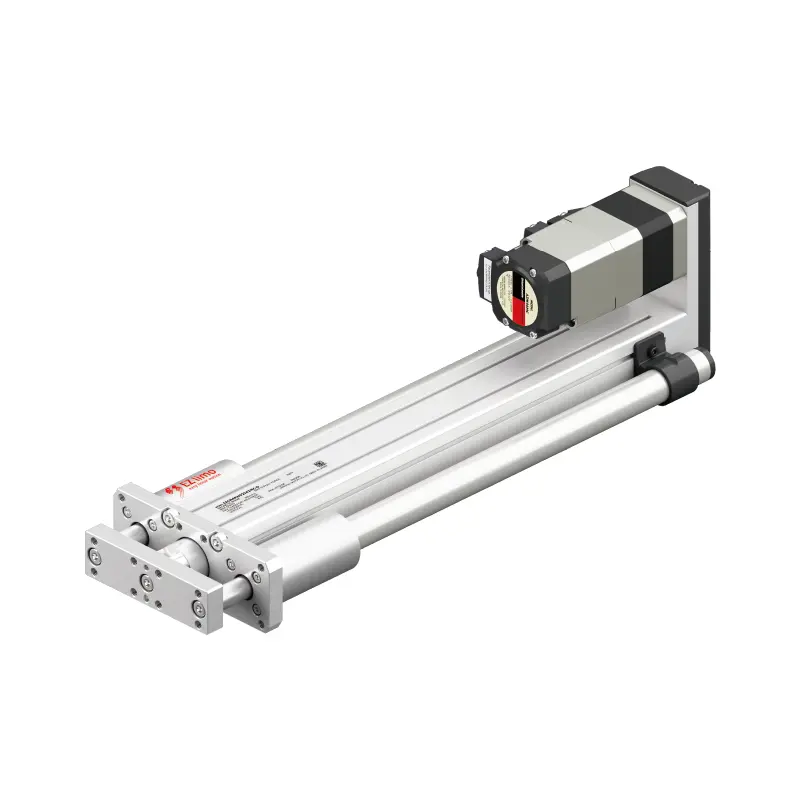

電動缸 EAC系列反折型	EAC4W 42 mm × 114 mm	50~300	~125	~200	EACM4RWE30AZMC-G 最大行程：300mm定位時

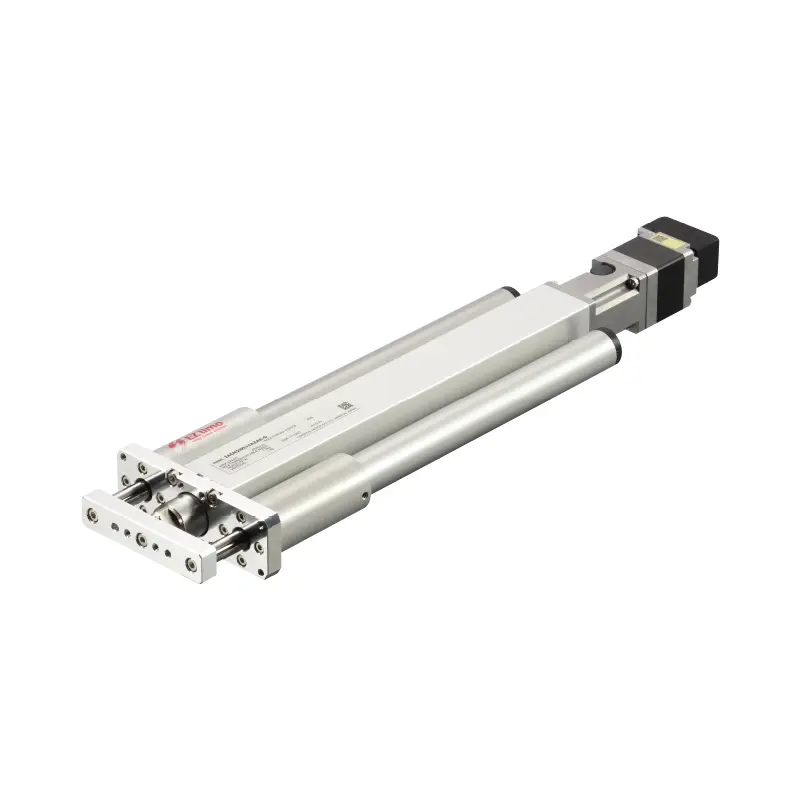

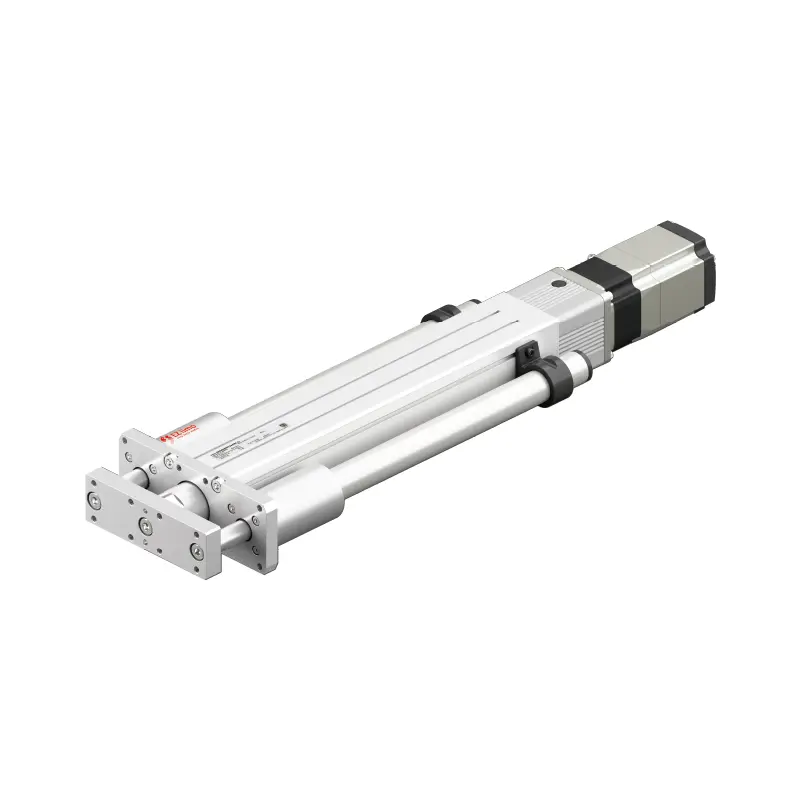

電動缸 EAC系列標準型	EAC4W 42 mm × 114 mm	50~300	~140	~200	EACM4WE30AZMC-G 最大行程：300mm定位時

（）內為無導軌型的規格。

外形圖的顏色部分為可動部。

查看搭載馬達的安裝尺寸：60mm一覽表

系列名機種名	型號寬×高	行程 (mm)	推力 (N)	推壓力 (N)	外形圖 (單位：mm)

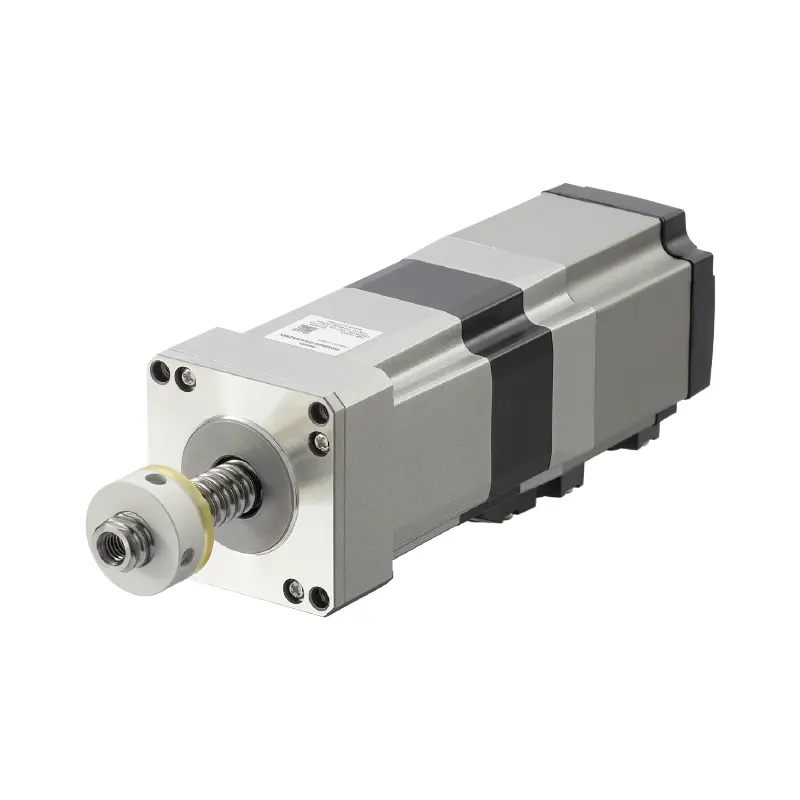

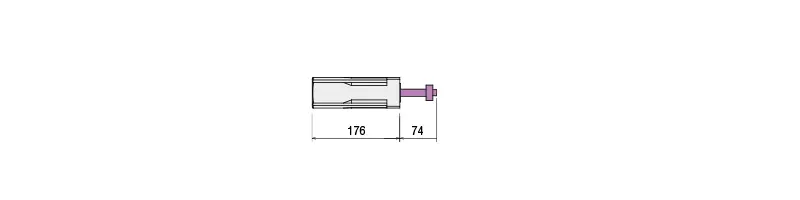

小型電動缸 DRS2系列無導軌型	DRSM60 60 mm × 60 mm	50	~500	~500	DRSM60-05A4AZMK 最大行程：50mm定位時

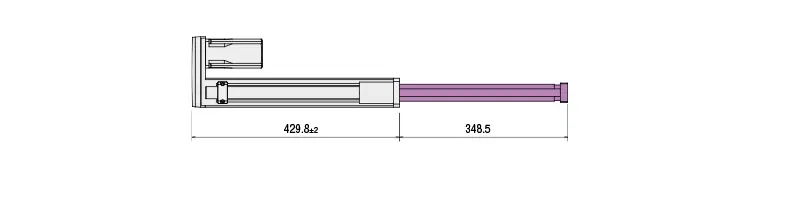

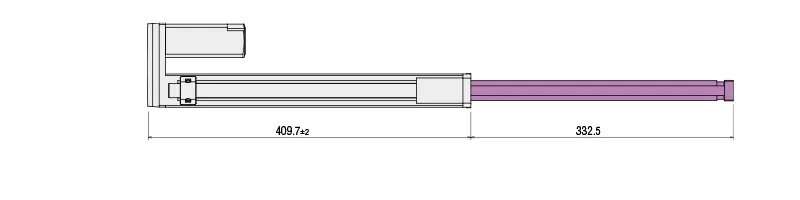

電動缸 EAC系列反折型	EAC6W 60 mm × 156 mm	50~ 300	~360	~500	EACM6RWE30AZMC-G 最大行程：300mm定位時

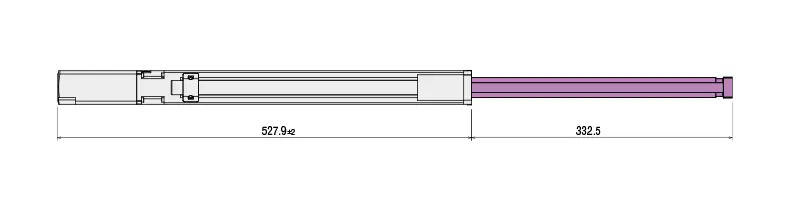

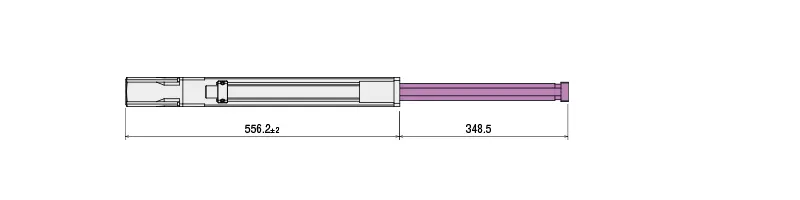

電動缸 EAC系列標準型	EAC6W 60 mm × 156 mm	50~ 300	~400	~500	EACM6WE30AZMC-G 最大行程：300mm定位時

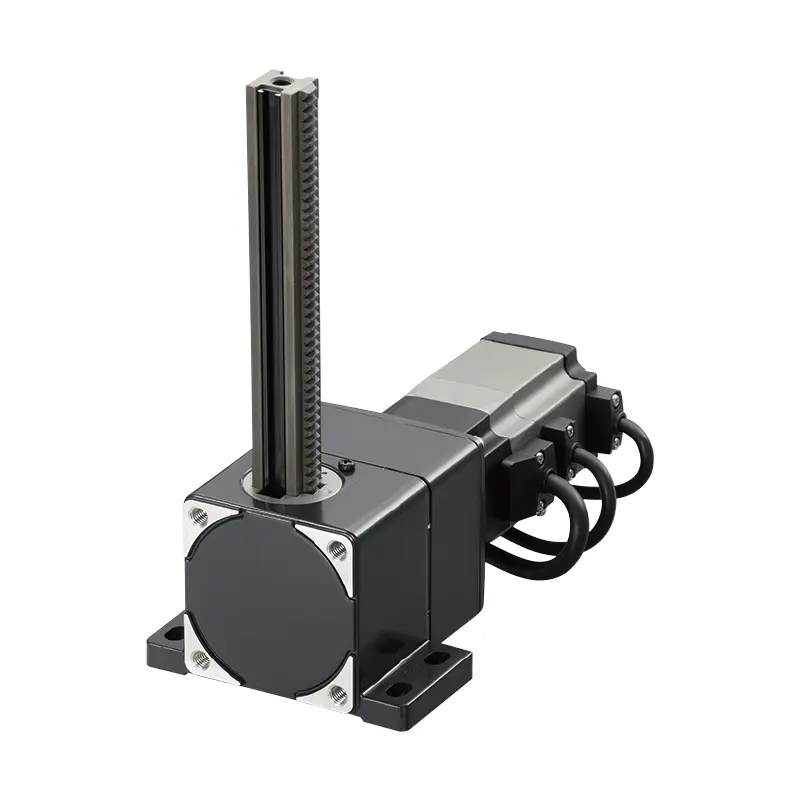

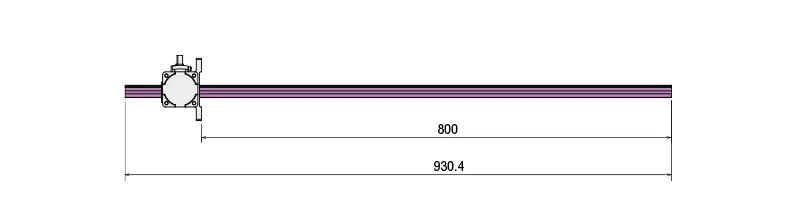

齒條·齒輪系統 L系列 F型	LM2 60 mm × 60 mm	100~ 800	~306 ※	~306	LM2F90AZMC-8 最大行程：800mm定位時

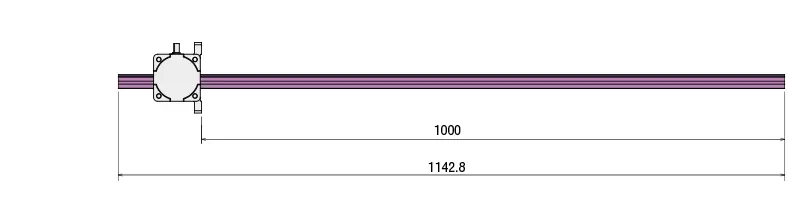

齒條·齒輪系統 L系列 F型	LM4 85 mm × 85 mm	100~ 1,000	~1,008*	~1,008	LM4F40AZMC-10 最大行程：1000mm定位時

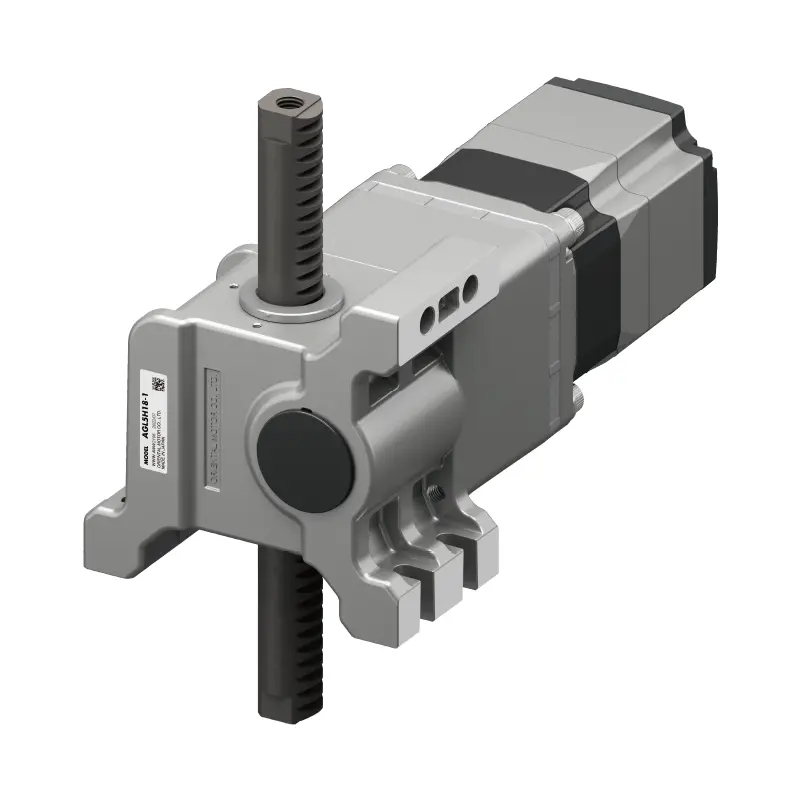

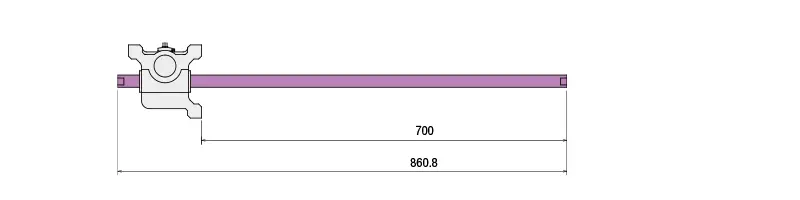

LJ直線減速機 AZ系列組合	AGL5H18 90 mm × 90 mm	100~ 700	~1,961*	~1,961	AGL5H18-7+AZM98MC-TS30U 最大行程：700mm定位時

負載推力加上負載加速推力後的值，請勿超過推力值。

外形圖的顏色部分為可動部。

計算最短定位時間（支援電動模組產品）

凡本公司電動模組產品的適用產品，皆可依據「機種」、「運轉條件」計算出定位時間的參考值。可作為產品選用時的支援工具。

應用案例

依據本公司自製設備之事例／設備課題的具體活用案例，利用插圖或影片等容易理解的形式介紹本公司產品的選擇方式、運用方法。
詳情請點選此處

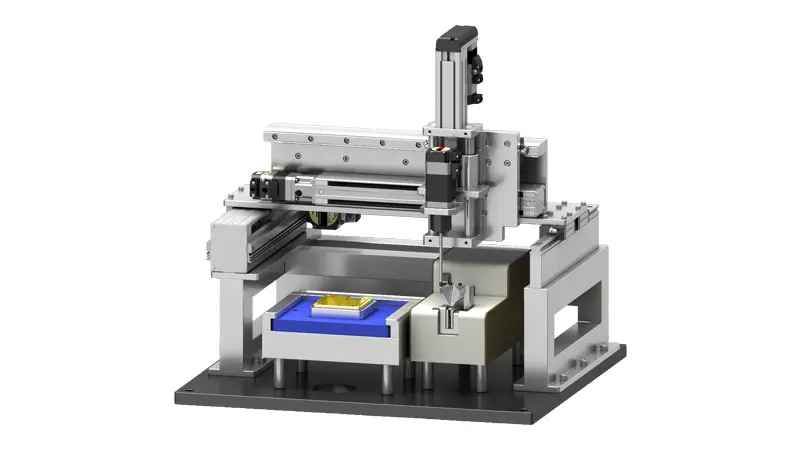

螺絲緊固機

螺絲緊固機

螺絲緊固機

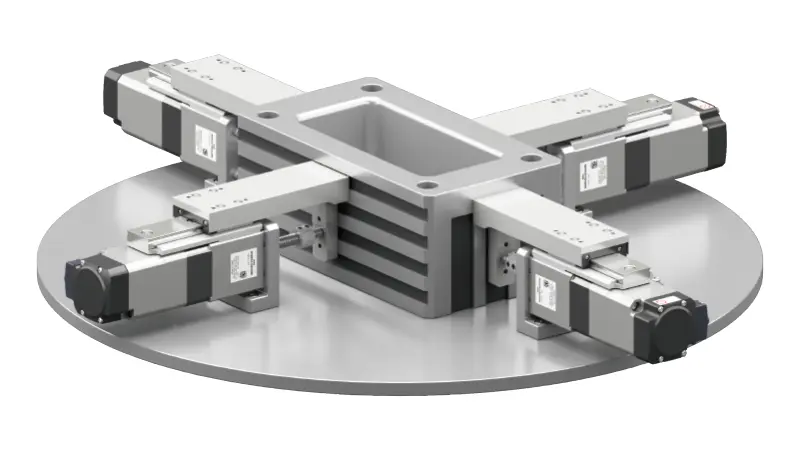

固定治具位置

固定治具位置

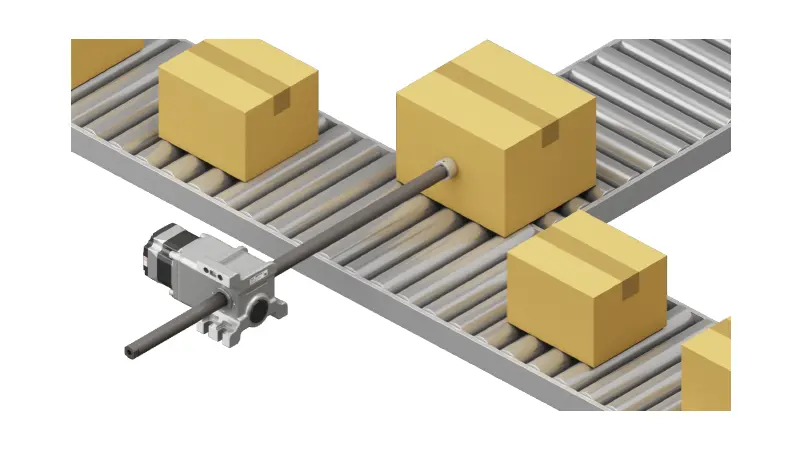

分貨自動化

分貨自動化

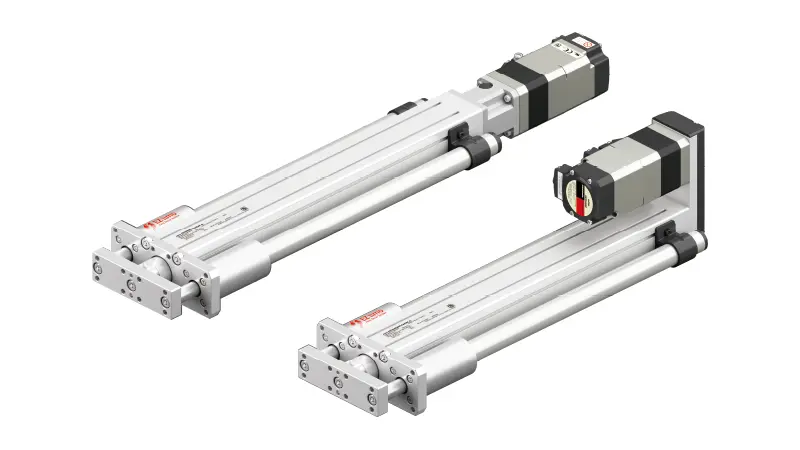

EAC4 Straight_Reversed
